双排脚手架施工方案

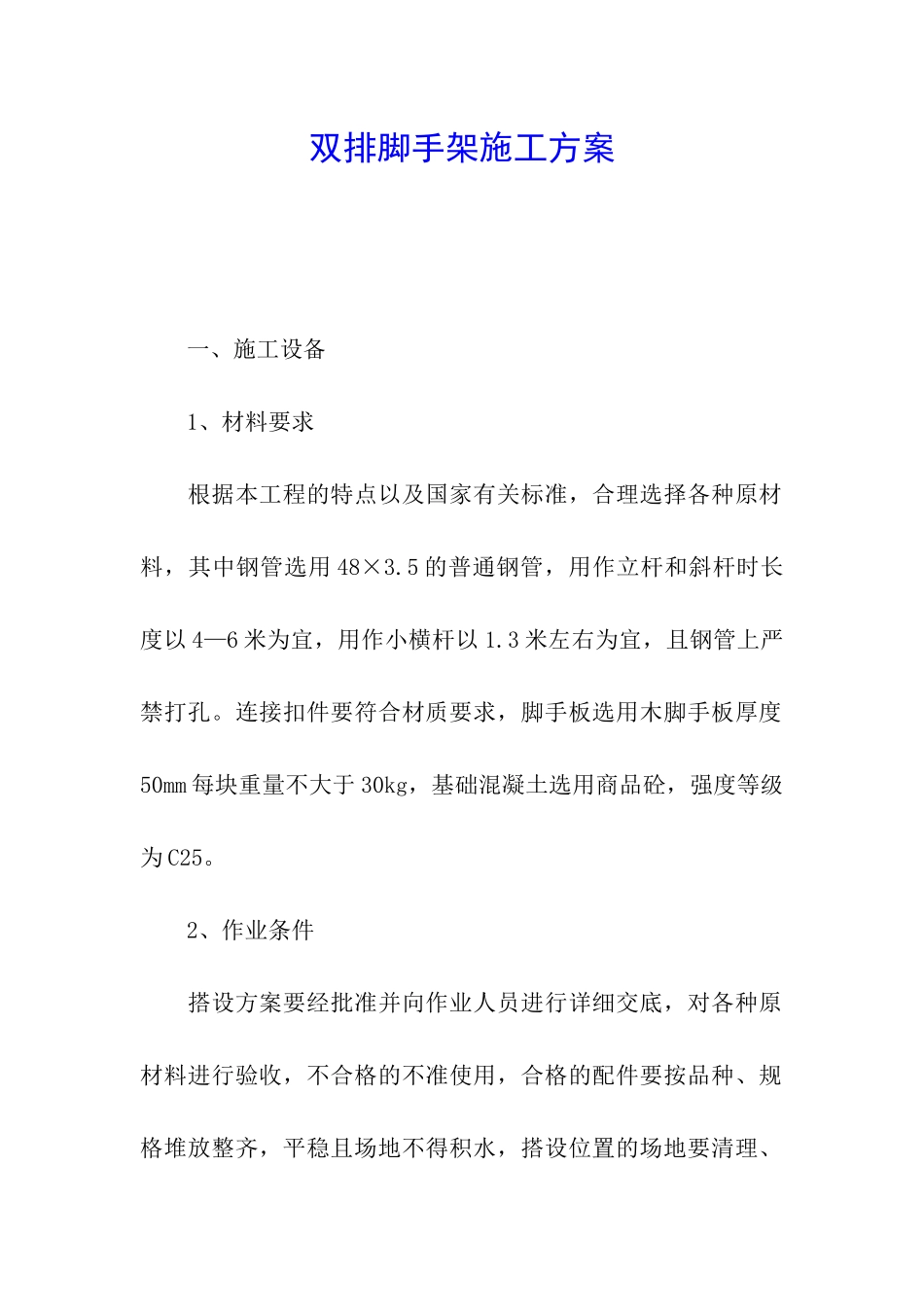

双排脚手架施工方案_第1页
1/19

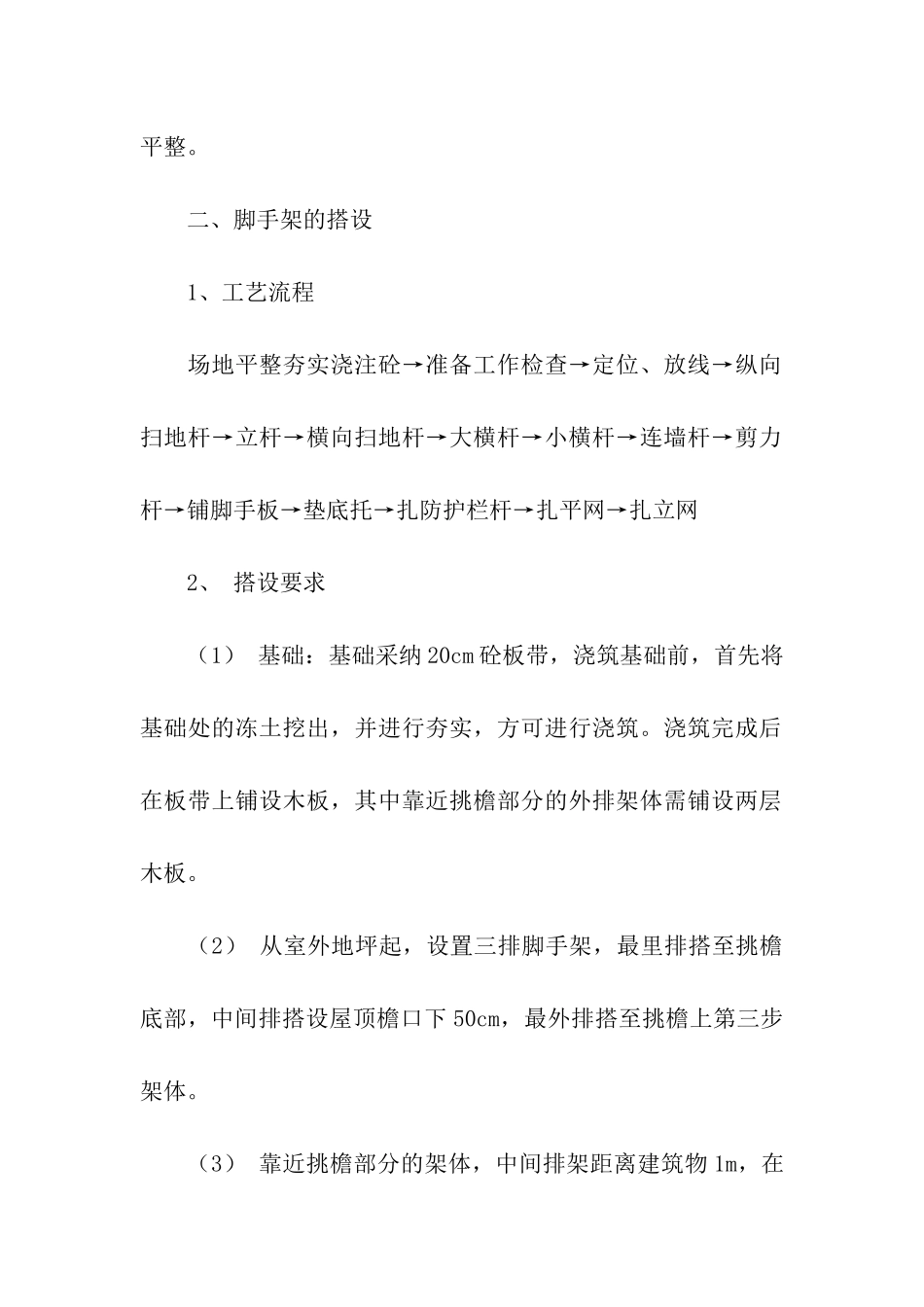

双排脚手架施工方案_第2页
2/19

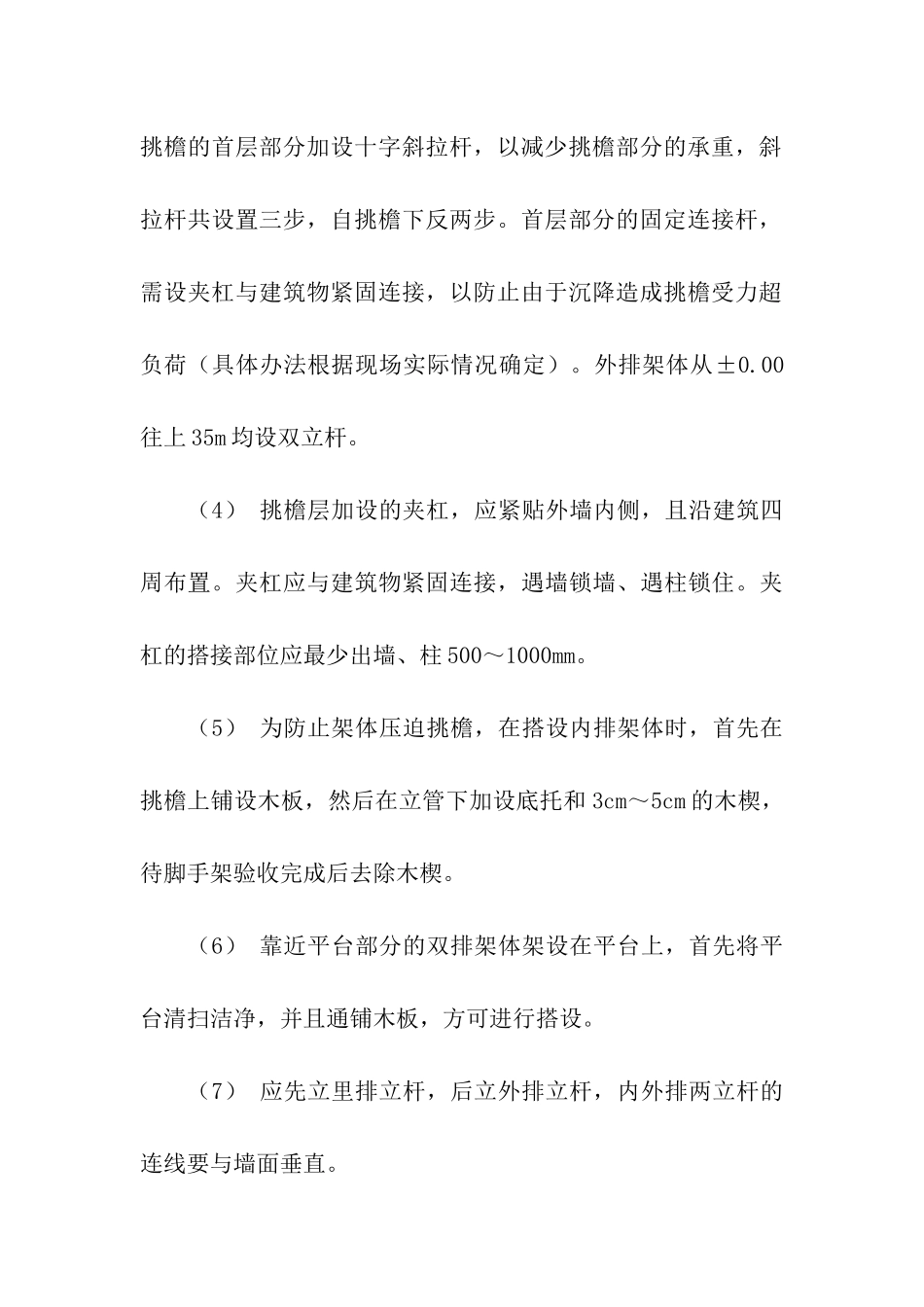

双排脚手架施工方案_第3页
3/19
双排脚手架施工方案 一、施工设备 1、材料要求 根据本工程的特点以及国家有关标准,合理选择各种原材料,其中钢管选用 48×3.5 的普通钢管,用作立杆和斜杆时长度以 4—6 米为宜,用作小横杆以 1.3 米左右为宜,且钢管上严禁打孔。连接扣件要符合材质要求,脚手板选用木脚手板厚度50mm 每块重量不大于 30kg,基础混凝土选用商品砼,强度等级为 C25。 2、作业条件 搭设方案要经批准并向作业人员进行详细交底,对各种原材料进行验收,不合格的不准使用,合格的配件要按品种、规格堆放整齐,平稳且场地不得积水,搭设位置的场地要清理、平整。 二、脚手架的搭设 1、工艺流程 场地平整夯实浇注砼→准备工作检查→定位、放线→纵向扫地杆→立杆→横向扫地杆→大横杆→小横杆→连墙杆→剪力杆→铺脚手板→垫底托→扎防护栏杆→扎平网→扎立网 2、 搭设要求 (1) 基础:基础采纳 20cm 砼板带,浇筑基础前,首先将基础处的冻土挖出,并进行夯实,方可进行浇筑。浇筑完成后在板带上铺设木板,其中靠近挑檐部分的外排架体需铺设两层木板。 (2) 从室外地坪起,设置三排脚手架,最里排搭至挑檐底部,中间排搭设屋顶檐口下 50cm,最外排搭至挑檐上第三步架体。 (3) 靠近挑檐部分的架体,中间排架距离建筑物 1m,在挑檐的首层部分加设十字斜拉杆,以减少挑檐部分的承重,斜拉杆共设置三步,自挑檐下反两步。首层部分的固定连接杆,需设夹杠与建筑物紧固连接,以防止由于沉降造成挑檐受力超负荷(具体办法根据现场实际情况确定)。外排架体从±0.00往上 35m 均设双立杆。 (4) 挑檐层加设的夹杠,应紧贴外墙内侧,且沿建筑四周布置。夹杠应与建筑物紧固连接,遇墙锁墙、遇柱锁住。夹杠的搭接部位应最少出墙、柱 500~1000mm。 (5) 为防止架体压迫挑檐,在搭设内排架体时,首先在挑檐上铺设木板,然后在立管下加设底托和 3cm~5cm 的木楔,待脚手架验收完成后去除木楔。 (6) 靠近平台部分的双排架体架设在平台上,首先将平台清扫洁净,并且通铺木板,方可进行搭设。 (7) 应先立里排立杆,后立外排立杆,内外排两立杆的连线要与墙面垂直。 (8) 搭设高度:内立杆要低于檐口 50cm,外立杆高出檐口 1.5m。 (9) 靠近立杆的小横向扫地杆,应紧固拉杆上。 (10) 剪刀撑沿高度和宽度方向连续布置与地面夹角为60 度,剪刀撑交叉部分需相交 1m,两端伸出 10cm。 (11)连墙杆的设置为 5m×5m,梅花...
