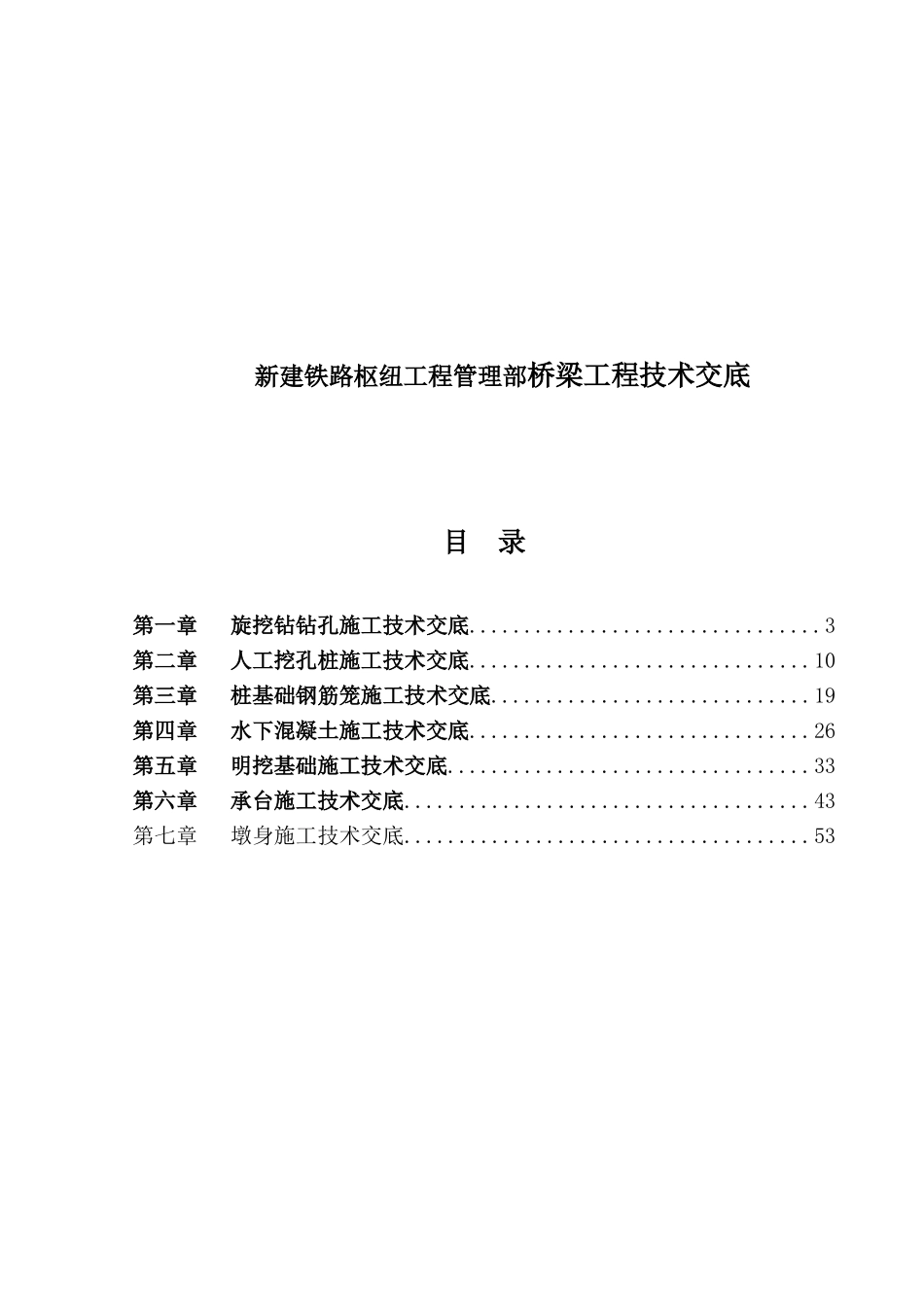

新建铁路枢纽工程管理部桥梁工程技术交底目录第一章旋挖钻钻孔施工技术交底................................3第二章人工挖孔桩施工技术交底...............................10第三章桩基础钢筋笼施工技术交底.............................19第四章水下混凝土施工技术交底...............................26第五章明挖基础施工技术交底.................................33第六章承台施工技术交底.....................................43第七章墩身施工技术交底.....................................53第一章旋挖钻钻孔施工技术交底一、编制依据《铁路桥涵工程施工技术指南》(TZ203-2008)《铁路桥涵工程施工质量验收标准》(TB10415-2003)二、适用范围适用于铁路桥梁桩基旋挖钻钻孔施工。施工前应根据不同的地质采用不同的钻头。三、交底内容1、施工准备(1)熟悉图纸,收集地形、地质、水文资料,核对现场施工情况。(2)进行场地踏勘,对既有架空电线、地下电缆、给排水管道等设施,如果妨碍施工或对安全操作有影响,应采取清楚、改移、保护等措施妥善处理。(3)按照基线控制网及桥墩设计坐标,用全站仪精确放出桩位,加设护桩。(4)平整场地,清除杂物,更换软土,夯填密实。钻机不宜直接置于不坚实的填土上,以免产生不均匀沉陷。根据施工组织设计,合理安排泥浆池、沉淀池的位置。(5)钻孔场地在浅水时,宜采用筑岛法。顶面通常高出施工水位0.75~1.0m。筑岛面积按钻孔方法、设备大小等决定。⑹测设桩位测量地面及护筒高程,确定钻孔深度。(7)架设电力线路。配备合适的变压器或柴油机。(8)组织材料、设备进场。2、工艺流程旋挖钻钻孔施工工艺流程如图3-1所示3、施工工艺(1)埋设护筒①钻孔前设置坚固、不漏水的孔口护筒。护筒一般用4~8mm厚的钢板加工制成,护筒内径比桩径至少大20cm,保证护筒呈圆筒状且不变形。②护筒中心竖直线应与桩中心线重合,偏差不得超过50mm,竖直线倾斜不大于l%。③旱地、筑岛处护筒可采用挖坑埋设法,护筒底部和四周所填粘质土必须分层夯实水域护筒设置,严格注意平面位置、竖向倾斜均需符合规范要求。深水基础中得护筒,平面位置的偏差也适当调整到80mm以内。沉入时可采用压重、振动、锤击并辅以筒内除土的办法。平整场地凿桩桩位放样挖埋护筒钻机就位旋挖钻进制作护筒钻机拼装中间检查终孔清孔测孔安放钢筋笼安放导管二次清孔灌注混凝土开挖泥浆池泥浆制备补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重检查泥浆比重及沉渣厚度制作混凝土试件,测量混凝土面高度和导管埋深深度导管拼装、试压测孔深、孔径钢筋笼制作图3-1旋挖钻钻机钻施工工艺流程桩基检测④护筒高度宜高出地面0.3m或水面1.0~2.0m。当钻孔内有承压水时,应高于稳定后的承压水位2.0m以上。若承压水位不稳定或稳定后承压水位高出地下水位很多,应先做试桩,试桩结果通知技术人员,进行调整。当处于潮水影响地区时,应高出最高施工水位1.5~2.0m,并应采取稳定护筒内水头的措施。⑤护筒埋置深度在旱地或筑岛处为2~4m,特殊情况应加深以保证钻孔和灌注混凝土的顺利进行。有冲刷影响的河床,应沉入局部冲刷线以下不小于1.0~1.5m。⑥护筒连接处要求筒内无突出物,应耐拉、压,不漏水。(2)泥浆制备旋挖钻机在粉砂土层、夹砂土层、地下水位较高的地区进行钻孔施工时,应采用性能良好的泥浆,以抑制地下水、悬浮钻渣、稳定孔壁,防止坍孔。泥浆性能指标:相对密度1.02-1.10,粘度18-22s,含砂率≤4%,胶体率≥95,失水率≤20ml/30min,泥皮厚度≤3mm,PH值8-11。在现场设置泥浆池、沉淀池等泥浆循环净化系统。泥浆池、沉淀池的池面高程应比护筒低0.5~1m,以利于泥浆回流畅顺,位置布局要合理,不得妨碍吊机和钻机行走。泥浆池的容量为每桩孔的排渣量,沉淀池的容量应为每桩孔排渣量的1.5~2倍。(3)钻孔施工钻机就位前,应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳,在钻进中不应产生位移或沉陷。就位完毕,施工队对钻机就位自检。钻孔前,按施工设计所提供的地质、水文资料,针对不同地质层选用不同的钻头、钻进压力、钻进速度及...
