污水处理厂建设工艺自控系统工程施工组织设计VIP免费

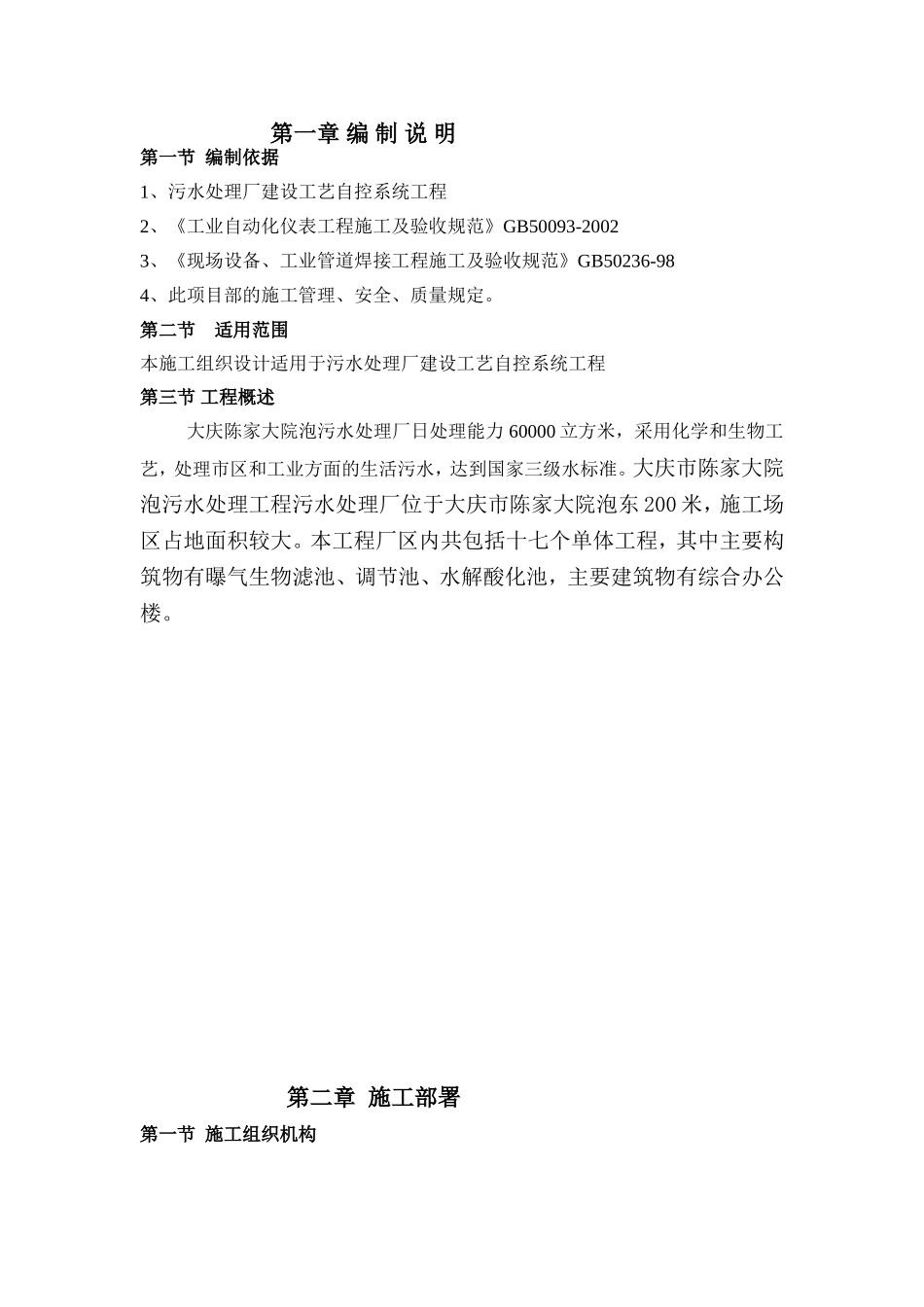

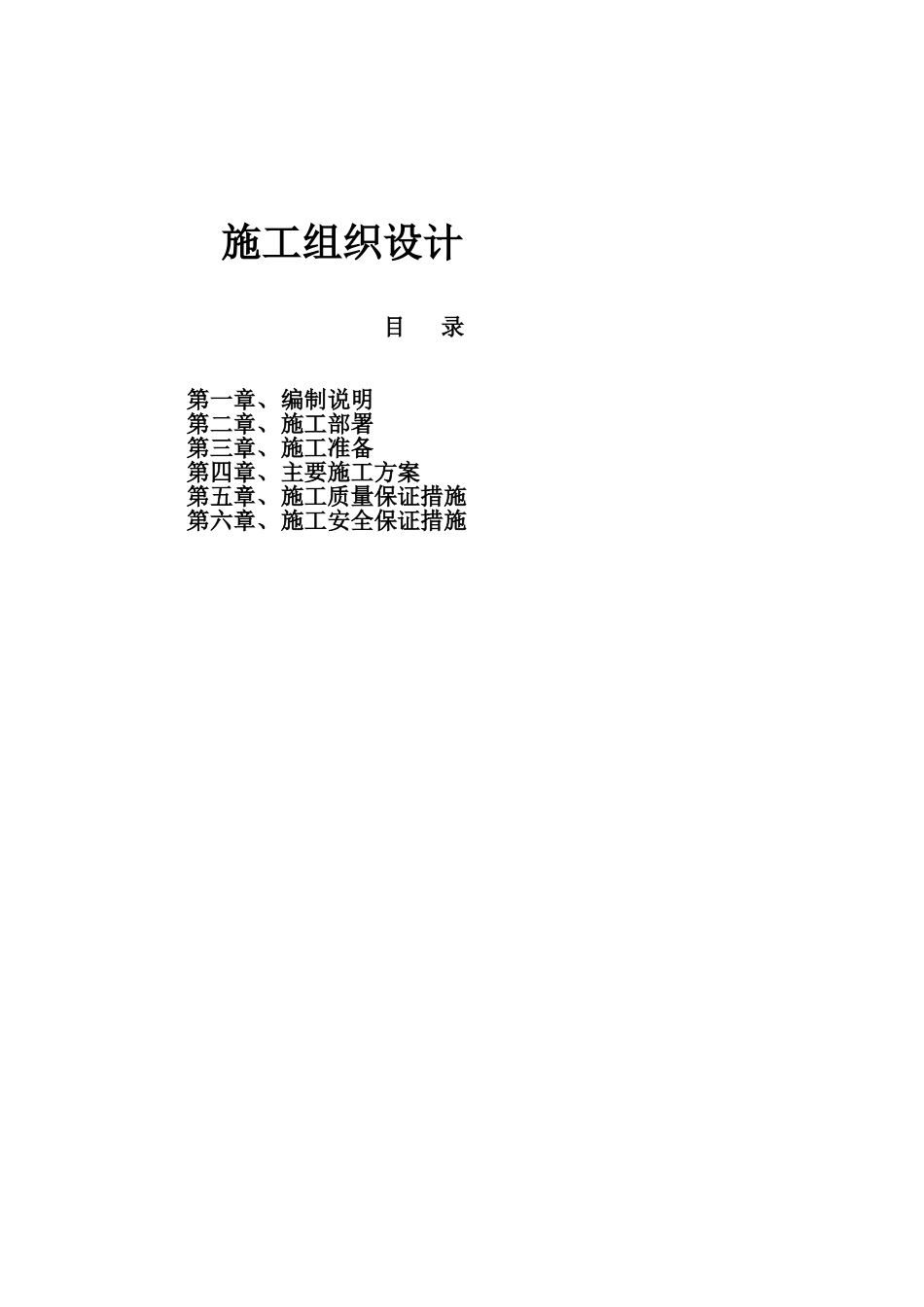

施工组织设计目录第一章、编制说明第二章、施工部署第三章、施工准备第四章、主要施工方案第五章、施工质量保证措施第六章、施工安全保证措施第一章编制说明第一节编制依据1、污水处理厂建设工艺自控系统工程2、《工业自动化仪表工程施工及验收规范》GB50093-20023、《现场设备、工业管道焊接工程施工及验收规范》GB50236-984、此项目部的施工管理、安全、质量规定。第二节适用范围本施工组织设计适用于污水处理厂建设工艺自控系统工程第三节工程概述大庆陈家大院泡污水处理厂日处理能力60000立方米，采用化学和生物工艺，处理市区和工业方面的生活污水，达到国家三级水标准。大庆市陈家大院泡污水处理工程污水处理厂位于大庆市陈家大院泡东200米，施工场区占地面积较大。本工程厂区内共包括十七个单体工程，其中主要构筑物有曝气生物滤池、调节池、水解酸化池，主要建筑物有综合办公楼。第二章施工部署第一节施工组织机构第二节施工程序第三章施工准备第一节施工准备1．明确各职能部门职责，做到分工清晰明确。2．项目管理部负责工程联络、图纸发放、组织图纸会审。3．项目管理部负责组织编制《施工组织设计》，技术方案等；负责组织技术交底；负责确认现场条件；负责技术方案、技术措施审查；负责新工艺项目经理：李荣昌施工员潘锋质检员孙勇安全员李永波预算员朱宝清材料员宁雅娟自控施工班组施工前准备到货设备、材料验收和报验电缆初验导通及绝缘测试控制柜安装控制柜出库检验盘内配线校线离线调试仪表出库检验仪表安装仪表单调校线联调保运开工电缆敷设和特殊工艺试验。4．准备办理施工动火、用电、动土手续及具体施工和基础交工资料整理。5．对施工前期各项准备工作做到周密细致。第二节施工技术准备1．基础资料准备2．组织图纸会审2、1项目管理部负责召集施工、安全、质量、供应等有关人员参加甲方组织的图纸会审。2、2参加会审的人员应提前认真审查设计图纸，尽量将设计问题暴露在施工前，会审内容：a、图纸是否完整、齐全。b、与土建、设备、工艺专业之间有无衔接问题。c、设计是否合理。d、材料是否充足，稀有材料是否能代用。2、3项目管理部将问题汇总形成图纸会审记录，交设计管理部门。3．编制施工（方案）组织设计4．现场准备4、1项目管理部负责与甲方及协作单位联系，保证现场“三通一平”（水、电、通信、道路畅通，场地平整），使现场达到开工条件。4、2施工分方组织施工用设备、材料按总平面图进入现场。4、3施工方按现场实际情况布置临时设施、机具和材料。4、4施工方按照施工组织设计的要求，根据平面图、消防、保安、防火防爆等规章制度，做到安全工作。5．技术交底5、1项目管理部协调设计人员、甲方代表、质量监督人员对现场施工员质检员进行技术交底和质量交底，并形成会议纪要。5、2现场施工员根据实际情况对施工作业组进行技术交底并形成技术交底记录。第三节施工物质准备1．施工物资准备1、1材料设备计划编制前，先统计库存，报项目管理部备案，做为材料电缆检验电缆预制电缆敷设电缆校线电缆连接审核的依据。1、2各施工分公司根据分工情况编制设备、材料需要计划，送项目管理部审核、主管部长审批。1、3供应组执行设备、材料计划的采购或领取，由施工方自行保管。1、4进入现场的各种材料、半成品、产品、配件必须有正式出厂合格证及必要说明文件（说明书）。1、5按有关规范对进场物资进行检验、试验。不合格品禁止使用。1、6对进口设备、配件或国产贵重仪表要会同甲方代表、供货商开箱检验，以确认其品质和数量并做好记录。1、7大型或贵重设备要制定进入现场的运输方案。1、8做好材料的合格证、材质化验单及有关说明等资料的收集整理工作。2．施工机具及仪器计划序号设备名称单位数量备注1万用表块22射钉枪把13冲击钻把14螺丝刀把35钳子把3第四章主要施工方案第一节电缆敷设安装方案1．概况简述本方案主要为电缆敷设。安装内容有：电缆敷设、连接。2．施工程序3．施工方法应符合或高于《工业自动化仪表工程施工及验收规范》GB50093-2002第二节电缆保护管安装方案1．概况简述仪表电缆保护管的安装是在仪表槽盒敷设完成后进行。主要施工内容：定点、槽盒...
