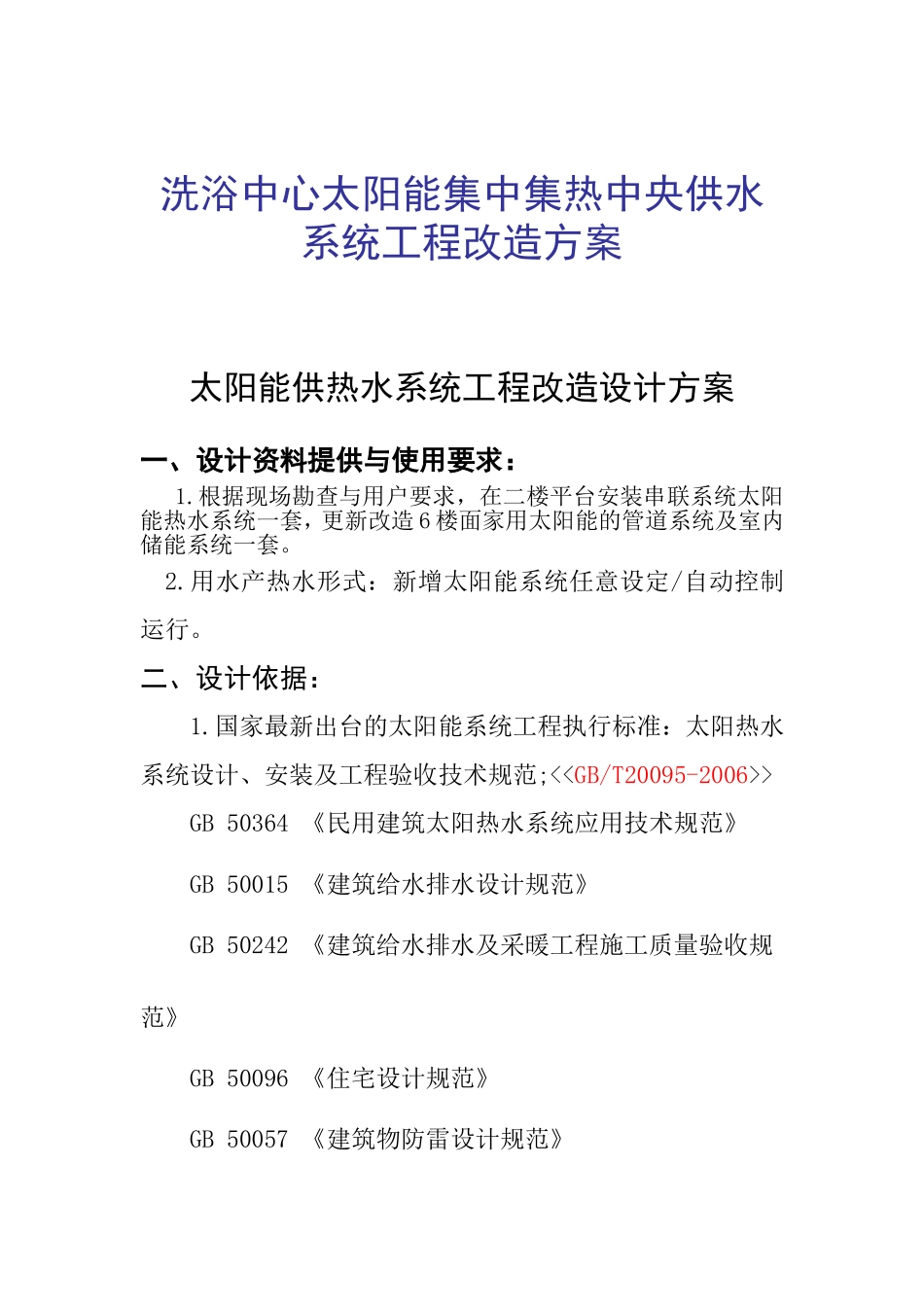

洗浴中心太阳能集中集热中央供水系统工程改造方案太阳能供热水系统工程改造设计方案一、设计资料提供与使用要求：1
根据现场勘查与用户要求，在二楼平台安装串联系统太阳能热水系统一套，更新改造6楼面家用太阳能的管道系统及室内储能系统一套
用水产热水形式：新增太阳能系统任意设定/自动控制运行
二、设计依据：1

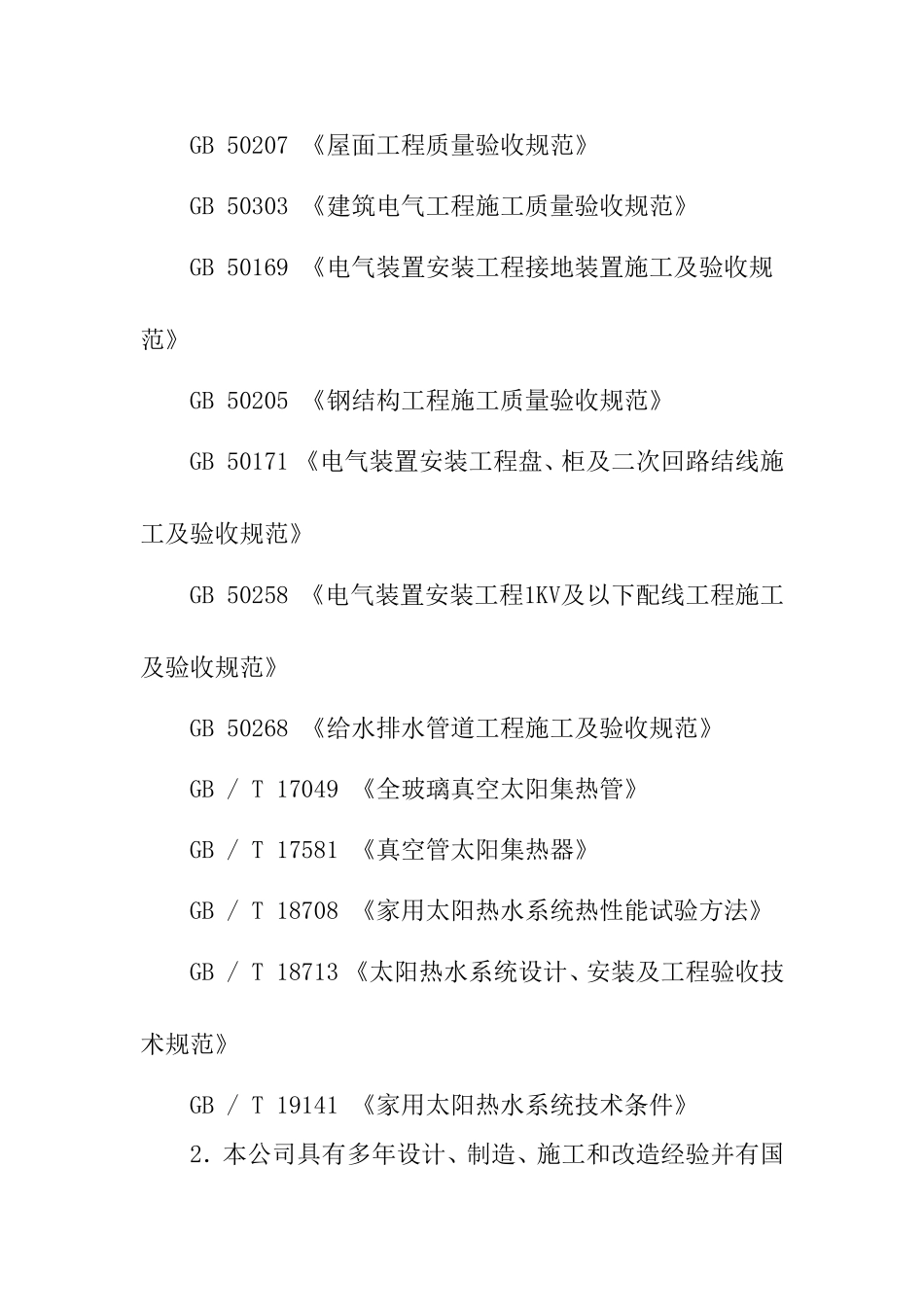

国家最新出台的太阳能系统工程执行标准：太阳热水系统设计、安装及工程验收技术规范;GB50364《民用建筑太阳热水系统应用技术规范》GB50015《建筑给水排水设计规范》GB50242《建筑给水排水及采暖工程施工质量验收规范》GB50096《住宅设计规范》GB50057《建筑物防雷设计规范》GB50207《屋面工程质量验收规范》GB50303《建筑电气工程施工质量验收规范》GB50169《电气装置安装工程接地装置施工及验收规范》GB50205《钢结构工程施工质量验收规范》GB50171《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50258《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50268《给水排水管道工程施工及验收规范》GB/T17049《全玻璃真空太阳集热管》GB/T17581《真空管太阳集热器》GB/T18708《家用太阳热水系统热性能试验方法》GB/T18713《太阳热水系统设计、安装及工程验收技术规范》GB/T19141《家用太阳热水系统技术条件》2．本公司具有多年设计、制造、施工和改造经验并有国家级颁发的太阳能工程资质证，根据四平水立方洗浴中心的实际需要，对新增太阳能集热循环系统、自动控制系统、对原有太阳能系统、热水给水、回水系统，节能降耗作专项设计

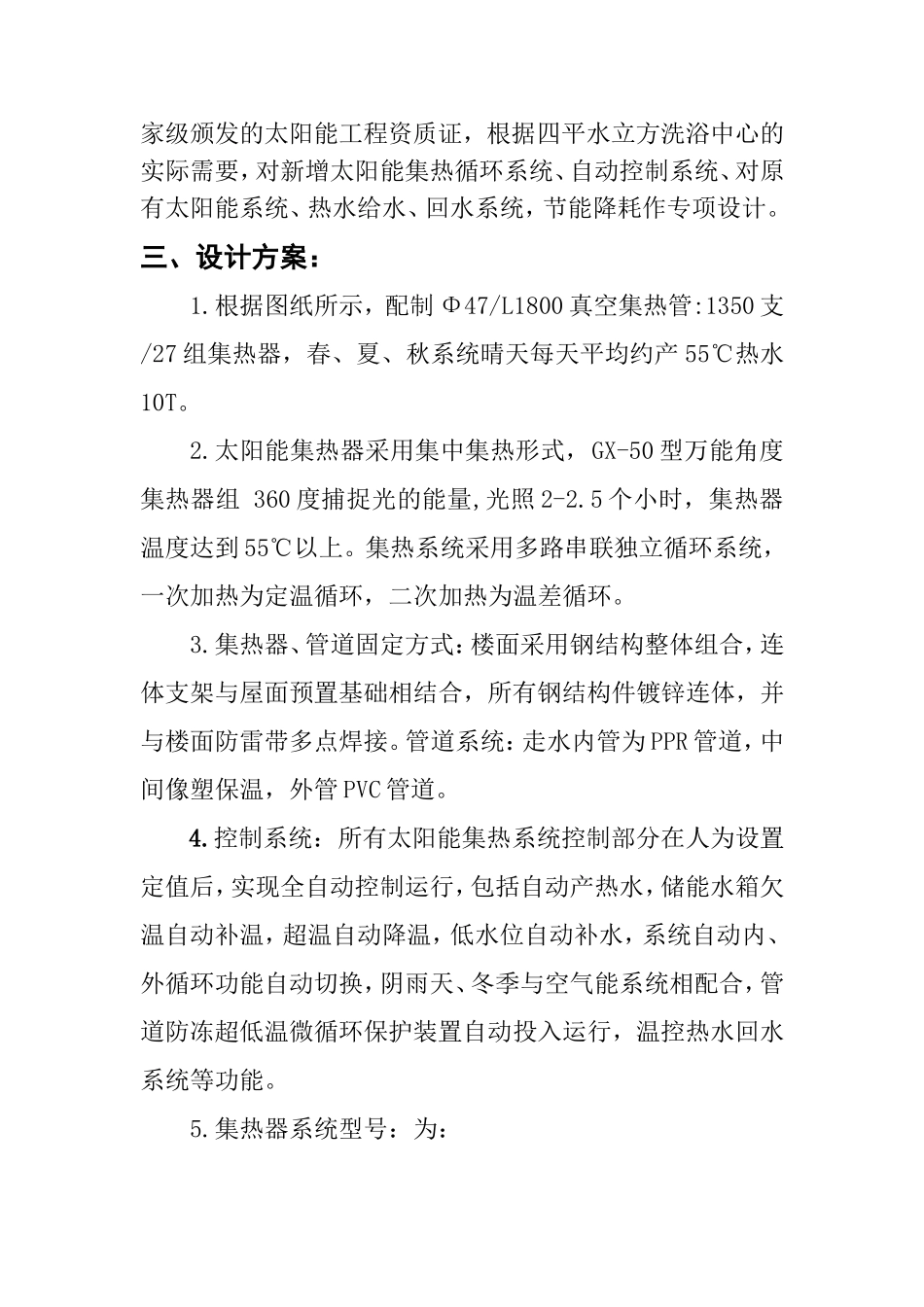

三、设计方案：1
根据图纸所示，配制Φ47/L1800真空集热管:1350支/27组集热器，春、夏、秋系统晴天每天平均约产55℃热水10T
太阳能集热器采用集中集热形式，GX-50型
