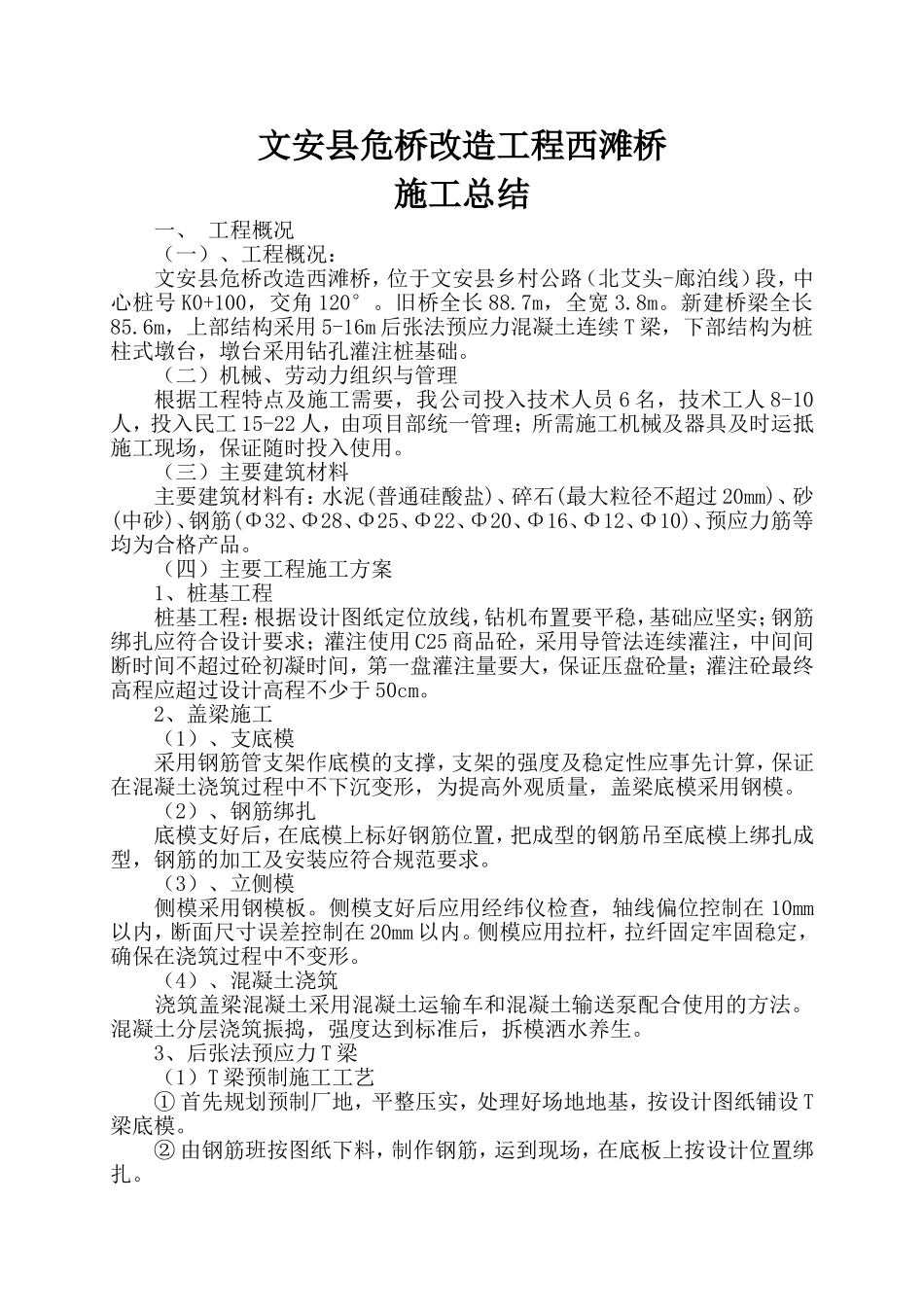

文安县危桥改造工程西滩桥施工总结一、工程概况(一)、工程概况:文安县危桥改造西滩桥,位于文安县乡村公路(北艾头-廊泊线)段,中心桩号K0+100,交角120°。旧桥全长88.7m,全宽3.8m。新建桥梁全长85.6m,上部结构采用5-16m后张法预应力混凝土连续T梁,下部结构为桩柱式墩台,墩台采用钻孔灌注桩基础。(二)机械、劳动力组织与管理根据工程特点及施工需要,我公司投入技术人员6名,技术工人8-10人,投入民工15-22人,由项目部统一管理;所需施工机械及器具及时运抵施工现场,保证随时投入使用。(三)主要建筑材料主要建筑材料有:水泥(普通硅酸盐)、碎石(最大粒径不超过20mm)、砂(中砂)、钢筋(Φ32、Φ28、Φ25、Φ22、Φ20、Φ16、Φ12、Φ10)、预应力筋等均为合格产品。(四)主要工程施工方案1、桩基工程桩基工程:根据设计图纸定位放线,钻机布置要平稳,基础应坚实;钢筋绑扎应符合设计要求;灌注使用C25商品砼,采用导管法连续灌注,中间间断时间不超过砼初凝时间,第一盘灌注量要大,保证压盘砼量;灌注砼最终高程应超过设计高程不少于50cm。2、盖梁施工(1)、支底模采用钢筋管支架作底模的支撑,支架的强度及稳定性应事先计算,保证在混凝土浇筑过程中不下沉变形,为提高外观质量,盖梁底模采用钢模。(2)、钢筋绑扎底模支好后,在底模上标好钢筋位置,把成型的钢筋吊至底模上绑扎成型,钢筋的加工及安装应符合规范要求。(3)、立侧模侧模采用钢模板。侧模支好后应用经纬仪检查,轴线偏位控制在10mm以内,断面尺寸误差控制在20mm以内。侧模应用拉杆,拉纤固定牢固稳定,确保在浇筑过程中不变形。(4)、混凝土浇筑浇筑盖梁混凝土采用混凝土运输车和混凝土输送泵配合使用的方法。混凝土分层浇筑振捣,强度达到标准后,拆模洒水养生。3、后张法预应力T梁(1)T梁预制施工工艺①首先规划预制厂地,平整压实,处理好场地地基,按设计图纸铺设T梁底模。②由钢筋班按图纸下料,制作钢筋,运到现场,在底板上按设计位置绑扎。③波纹管用机械卷制,按设计长度连接,接头处用胶带缠牢,防止漏浆,按设计位置安放并牢牢固定。④模板采用大型钢模板整体拼装,模板侧模应支撑牢固,尺寸准确,保证顺直,上、下都要用螺栓拉牢,保证不变形,不漏浆。⑤T梁混凝土采用500L以上强制式拌合机现场拌制,小翻斗车运输,人工输送入模,浇注砼时应注意浇注顺序和厚度,振捣时应避开波纹管,防止因振捣不当而使波纹管破坏和移位。T梁砼浇注后应进行收浆抹面,并在定浆后进行二次抹面、拉毛。⑥梁浇注后及时覆盖养生,保证砼的湿度。⑦板梁浇注后及时覆盖养生,保证砼的湿度。⑧到一定强度后拆除模板,砼强度达到100%时穿钢绞线,用两端张拉法进行张拉,用校正好的千斤顶张拉,张拉采用应力和伸长量双控。当伸长量超过设计值6%时,应松张预应力,查明原因重新张拉。张拉初值控制在10-25%之间,取10%为拉力,预应力钢材伸长量为初拉力以后测得的伸长量,加初应力时推算伸长值。如有滑丝、继丝应按规范规定处理。压浆机应能制造合格稠度的水泥浆,压浆机必须能以0.7MPa的常压连续作业。压浆停止时,压浆机要照常循环并搅拌。在泵的全部缓冲板上应装上1.0mm标准孔的筛式滤净器。压浆孔道应保持压力。压浆必须充满所有的波纹管。按要求封锚,到强度后即可起吊出底模板。(2)预应力T梁安装吊装前对桥位现场进行认真地平整压实。板梁安装采用2台30t吊车,两端同时吊装,用拖挂车运输。T梁安装注意梁体位置摆放准确,支座安装正确,并使支座与板梁接触密实牢固。4、桥面铺装(1)桥面铺装前需现浇板梁间接缝砼并连接钢索张拉压浆后,才能进行桥面施工。(2)绑扎桥面钢筋网,测量桥面控制标高,支模板,空压机清理板梁上杂物,并洒水湿润板梁。(3)桥面铺装为连续钢筋混凝土,砼在拌和站集中拌和,罐车运输,泵车输送至桥面,插入式振捣器和平板振捣器振捣,行夯刮平。(4)振捣梁作业完毕,作业面上架立钢管焊制的马登支架操作平台,人工采用木抹进行第一次抹面,用短木抹子找边和对桥上排水口、毛孔井进行修饰抹平。第一次抹面应将混凝土表面的水泥浆出。混凝土初凝后、终凝前,采用钢抹子进...
