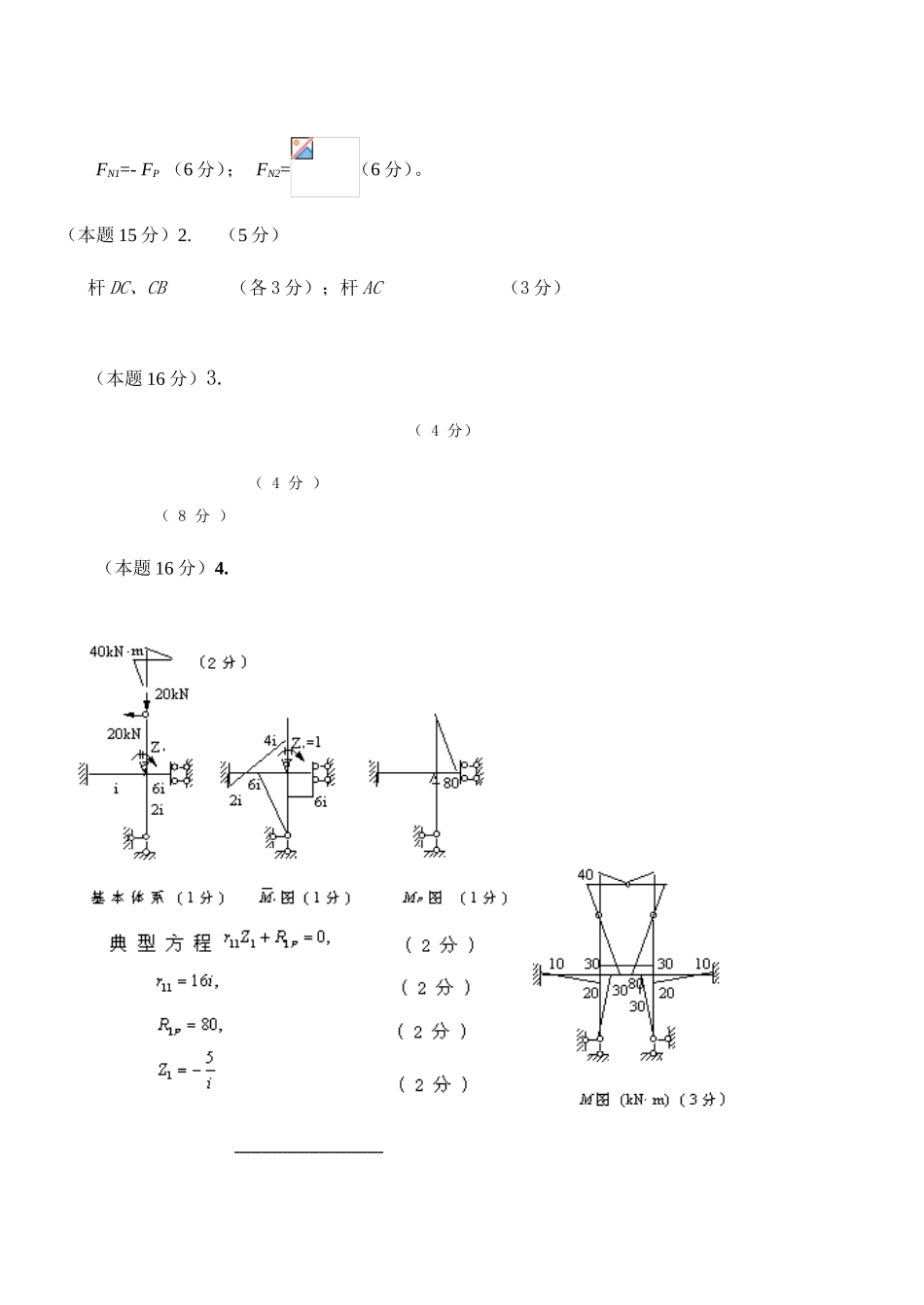

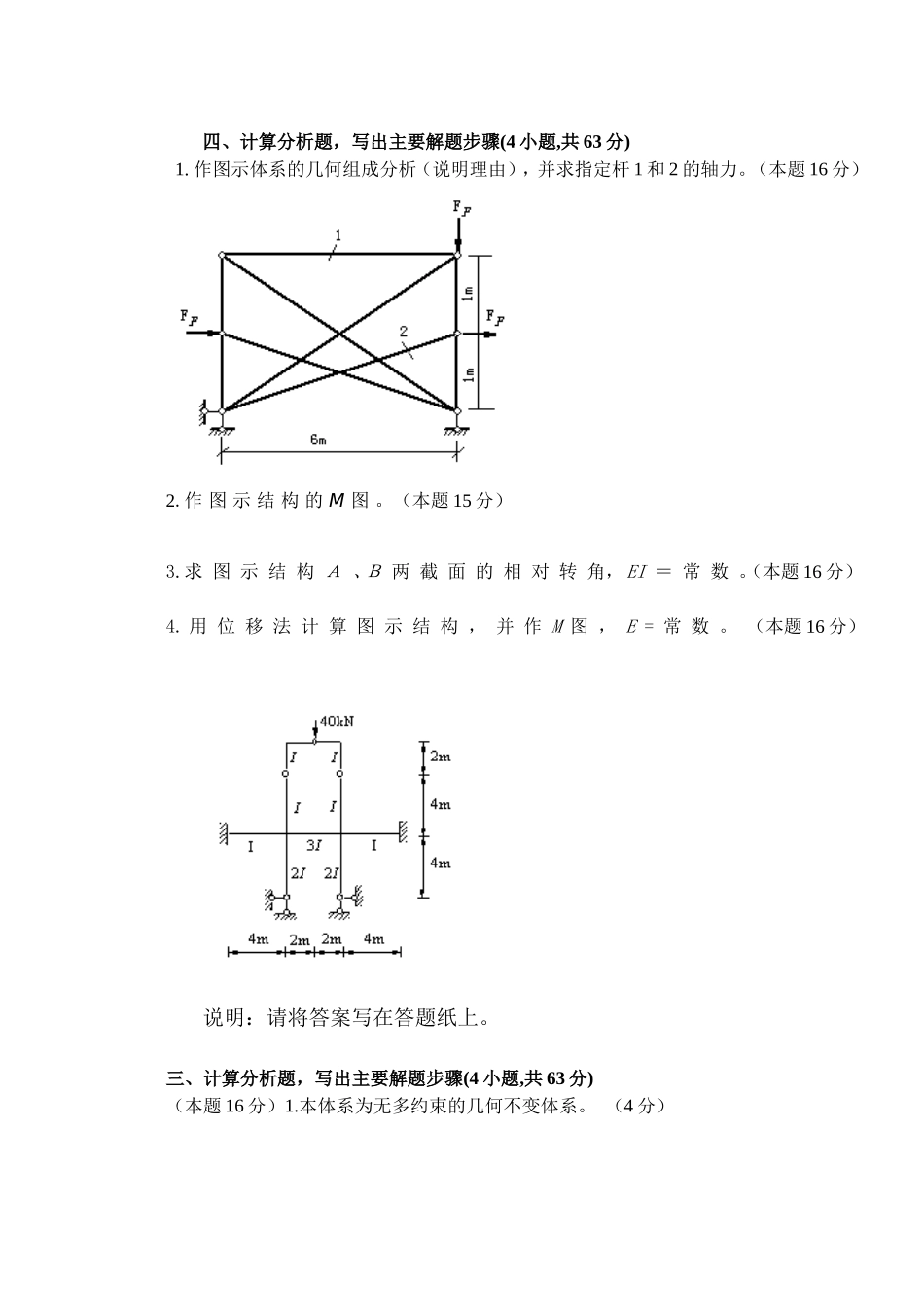

四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。（本题16分）2.作图示结构的M图。（本题15分）3.求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。（本题16分）4.用位移法计算图示结构，并作M图，E=常数。（本题16分）说明：请将答案写在答题纸上。三、计算分析题，写出主要解题步骤(4小题,共63分)（本题16分）1.本体系为无多约束的几何不变体系。（4分）FN1=-FP（6分）；FN2=（6分）。（本题15分）2.（5分）杆DC、CB（各3分）；杆AC（3分）（本题16分）3.（4分）（4分）（8分）（本题16分）4.M图Q图三、作图示结构的M、Q图。d=2m。（20分）四、用力法计算，并作图示对称结构M图。EI=常数。（20分）五、用位移法计算图示刚架，并画出M图。（20分）六、作图示梁的的影响线，并利用影响线求给定荷载作用下的值。(12分)课4．（6分）正负号各1分三、（20分）支座反力20KN®,10KN,20KN¯,10KN每个图形10分，每根杆2分每根杆符号错扣1分四、．（20分）（2分）（3分）力法方程（2分）（2分）（2分）系数：（2分）（2分）解得：（1分）最后弯矩图（4分）选择其它基本体系可参照以上给分。五、（20分）（3分）（2分）（4分）（2分）MP图（2分）,,,（6分）（1分）(1分)最后弯矩图六、．（12分）（7分）（5分）图6三、计算题（共60分）1、作图7示刚架弯矩、剪力图。(15分)图72、利用影响线求图8多跨静定梁C截面的弯矩值。（10分）图83、求图9多跨静定梁的D截面的竖向位移。图94、用力法解图10示刚架，并作刚架的最后弯矩图。图105、用位移法解图11示刚架，并绘刚架弯矩图。图11课程名称：函授本科结构力学（样卷解答）三、计算题（共60分）1、作图7示刚架弯矩、剪力图。(15分)图7解：（1）求支反力（3分）（2）作图（6分）（3）作图（6分）2、利用影响线求图8多跨静定梁C截面的弯矩值。（10分）图8解：（1）作影响线（４分）（2）求（6分）（下侧受拉）3、求图9多跨静定梁的D截面的竖向位移。图9解：（同侧）（同侧）（异侧）4、用力法解图10示刚架，并作刚架的最后弯矩图。图10解：（1）对称的2次超静定刚架（2）取基本结构如图（3）利用对称性列力法方程（3分）（4）求将以上系数代入方程求解得：（7分）（5）用控制截面弯矩，作弯矩图（5分）（左侧受拉）（右侧受拉）（右侧受拉）（左侧受拉）5、用位移法解图11示刚架，并绘刚架弯矩图。图11解：（1）确定位移法基本未知量为：刚结点C的转角，BC杆的水平位移，（2）加上附加约束形成位移法基本结构如图（3）列位移法方程（2分）（4）作图，求，（5）令作图，求（6）令作图，求位移法方程是：求得：（7）用控制截面弯矩，作弯矩图（左侧受拉）（右侧受拉）四、作图题（本题15分）作图示刚架的轴力，剪力，弯矩图五、计算题（本题15分）求结点C的水平位移，设各杆EA相同。六、计算题（本题15分）用力法计算图示结构，并作弯矩图。七、计算题（本题15分）用位移法计算图示结构，并作弯矩图。四、作图题（本题15分）作图示刚架的轴力，剪力，弯矩图解：（1）求解支座反力由，得由，得由，得（2）作内力图五、计算题（本题15分）求结点C的水平位移，设各杆EA相同。解：由，得由，得由，得在C处虚设单位力，求出各杆轴力如图所示：六、计算题（本题15分）用力法计算图示结构，并作弯矩图。解：图示结构为一次超静定结构，取基本结构如下图：ABDC10002111FN1图-1计算其系数及自由项为：列力法方程：A4CM1图BAC4MP图B解得：杆端弯矩：，，，七、计算题（本题15分）用位移法计算图示结构，并作弯矩图。解：（1）此刚架有一个角位移，一个线位移（2）杆端转角位移方程为：（3）取结点B为脱离体由，，得：①（4）取BC杆为脱离体由，，，得：②联立①、②求解，得：，，四、用位移法作图示结构M图。E=常数。（26分）五、作图示结构、的影响线，并利用影响线求图示结构在移动集中荷载作用下截面K弯矩的最大值（绝对值），已知P=10kN。（15分）六、图示体系，EI=常数，，梁中点作用简谐荷载P(t)=sin(t)，其中，。求跨中振幅及最大挠度，并画出动力弯矩图。（20分）二、(20分)9分6分（5分）...
