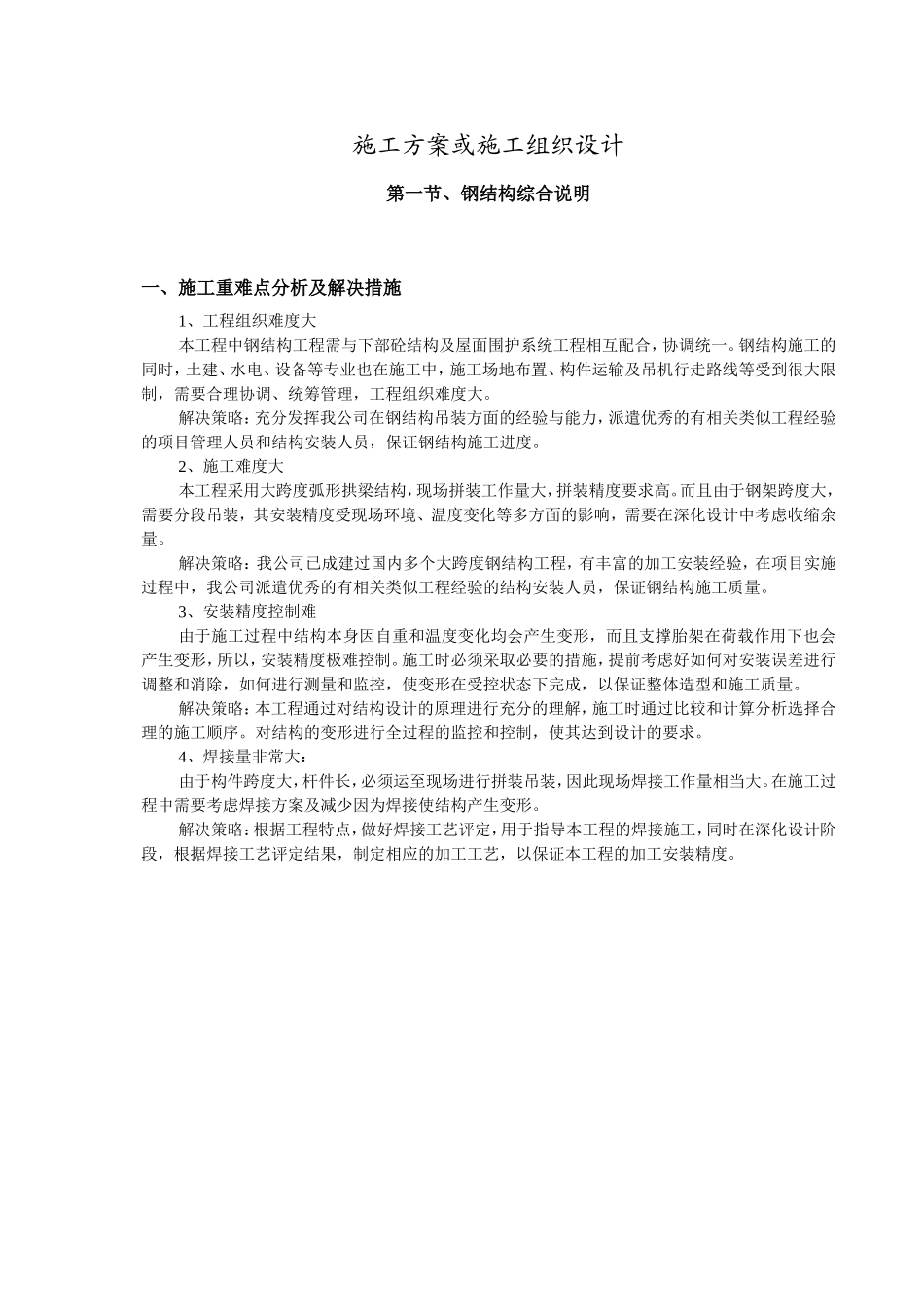

施工方案或施工组织设计第一节、钢结构综合说明一、施工重难点分析及解决措施1、工程组织难度大本工程中钢结构工程需与下部砼结构及屋面围护系统工程相互配合，协调统一。钢结构施工的同时，土建、水电、设备等专业也在施工中，施工场地布置、构件运输及吊机行走路线等受到很大限制，需要合理协调、统筹管理，工程组织难度大。解决策略：充分发挥我公司在钢结构吊装方面的经验与能力，派遣优秀的有相关类似工程经验的项目管理人员和结构安装人员，保证钢结构施工进度。2、施工难度大本工程采用大跨度弧形拱梁结构，现场拼装工作量大，拼装精度要求高。而且由于钢架跨度大，需要分段吊装，其安装精度受现场环境、温度变化等多方面的影响，需要在深化设计中考虑收缩余量。解决策略：我公司已成建过国内多个大跨度钢结构工程，有丰富的加工安装经验，在项目实施过程中，我公司派遣优秀的有相关类似工程经验的结构安装人员，保证钢结构施工质量。3、安装精度控制难由于施工过程中结构本身因自重和温度变化均会产生变形，而且支撑胎架在荷载作用下也会产生变形，所以，安装精度极难控制。施工时必须采取必要的措施，提前考虑好如何对安装误差进行调整和消除，如何进行测量和监控，使变形在受控状态下完成，以保证整体造型和施工质量。解决策略：本工程通过对结构设计的原理进行充分的理解，施工时通过比较和计算分析选择合理的施工顺序。对结构的变形进行全过程的监控和控制，使其达到设计的要求。4、焊接量非常大：由于构件跨度大，杆件长，必须运至现场进行拼装吊装，因此现场焊接工作量相当大。在施工过程中需要考虑焊接方案及减少因为焊接使结构产生变形。解决策略：根据工程特点，做好焊接工艺评定，用于指导本工程的焊接施工，同时在深化设计阶段，根据焊接工艺评定结果，制定相应的加工工艺，以保证本工程的加工安装精度。第二节、各种材料的采购计划及检验措施一、本工程材料使用要求1、结构用钢材本工程柱刚架、立柱、纵向系杆纵向支撑等主要构件均采用Q345-B级钢材，少数钢材采用Q235-B级钢材；其质量应符合现行国家标准《碳素结构钢》(GB/T700)及《低合金结构钢》(GB/T1591)的规定。钢材应具有抗拉强度、伸长率、屈服强度、硫、磷、碳的合格保证；钢材应具有冷弯试验的合格保证。钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材用具有明显的屈服台阶，且伸长率应大于20%；钢材应有良好的可焊性和合格的冲击韧性。当截面板件厚度t≥40mm时，钢材应保证Z向性能，不应小于国家标准《厚度方向性能钢板》(GB50313)关于Z15级规定的容许值。当本工程的钢构件的板厚大于或等于25mm时，应按现行国家标准《厚度方向性能钢板》（GB5313）的规定，附加板厚方向的断面收缩率，并不得小于该标准Z15及规定的允许值。2、焊接材料选用焊接方法材质焊接材料规范标准手工电弧焊Q235E43XX（低氢型焊条）《碳钢焊条》（GB/T5117）Q345E50XX（低氢型焊条）《低合金钢焊条》（GB/T5118）Q235与Q345E43XX（低氢型焊条）《碳钢焊条》（GB/T5117）埋弧自动焊或半自动焊Q235H08、H08A、H08E焊丝配合中锰、高锰型焊剂；或H08Mn、H08MnA配合低锰型焊剂《埋弧焊用碳钢焊丝和焊剂》（GB/T5293）焊丝和焊剂应与主体金属强度相适应Q345H08A、H08E焊丝配合高锰型焊剂或H08Mn、H08MnA焊丝配合中锰、高锰型焊剂；或H10Mn2配合无锰、低锰型焊剂《低合金钢埋弧焊用焊剂》（GB/T12470）《熔化焊用钢焊丝》（GB/T14957）焊丝和焊剂应与主体金属强度相适应CO2气体保护焊Q235ER49-1CO2气体应符合《焊接用二氧化碳》（HG/T2537）中的优等品要求；《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）Q345ER50-3熔嘴电渣焊Q235H08MnA《熔化焊用钢焊丝》（GB/T14957）焊丝和焊剂应与主体金属强度相适应Q345H08MnMoA3、连接螺栓螺栓均为10.9级高强螺栓摩擦型连接，高强度螺栓应符合现行国家标准《钢结构用高强度大六角头螺栓》GB/T1228、《钢结构用高强度大六角螺母》GB/T1229、《钢结构用高强度垫圈》GB/T1230、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231的规定。高强螺栓连接...
