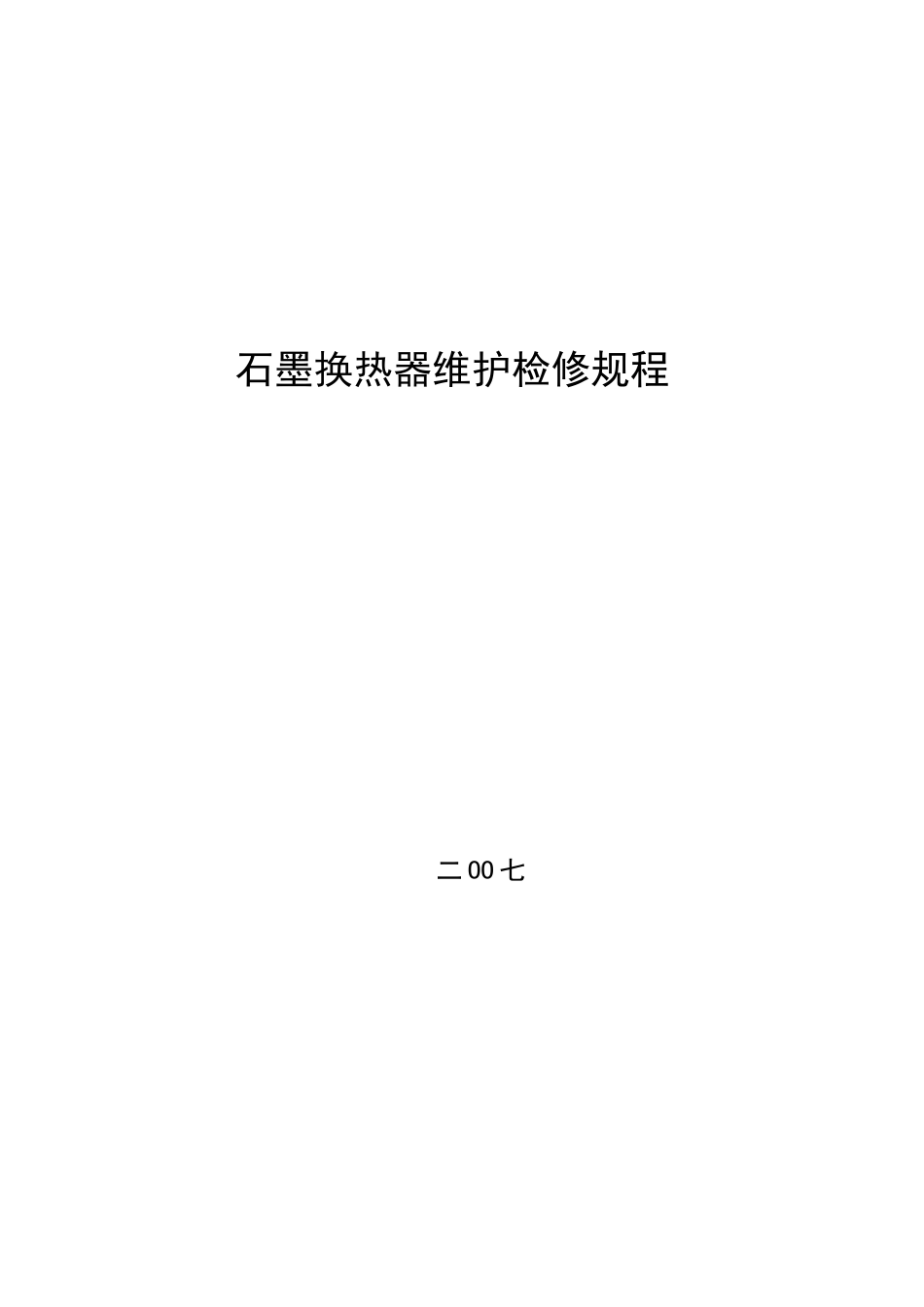

石墨换热器维护检修规程

石墨换热器维护检修规程_第1页
1/11
石墨换热器维护检修规程_第2页
2/11
石墨换热器维护检修规程_第3页
3/11

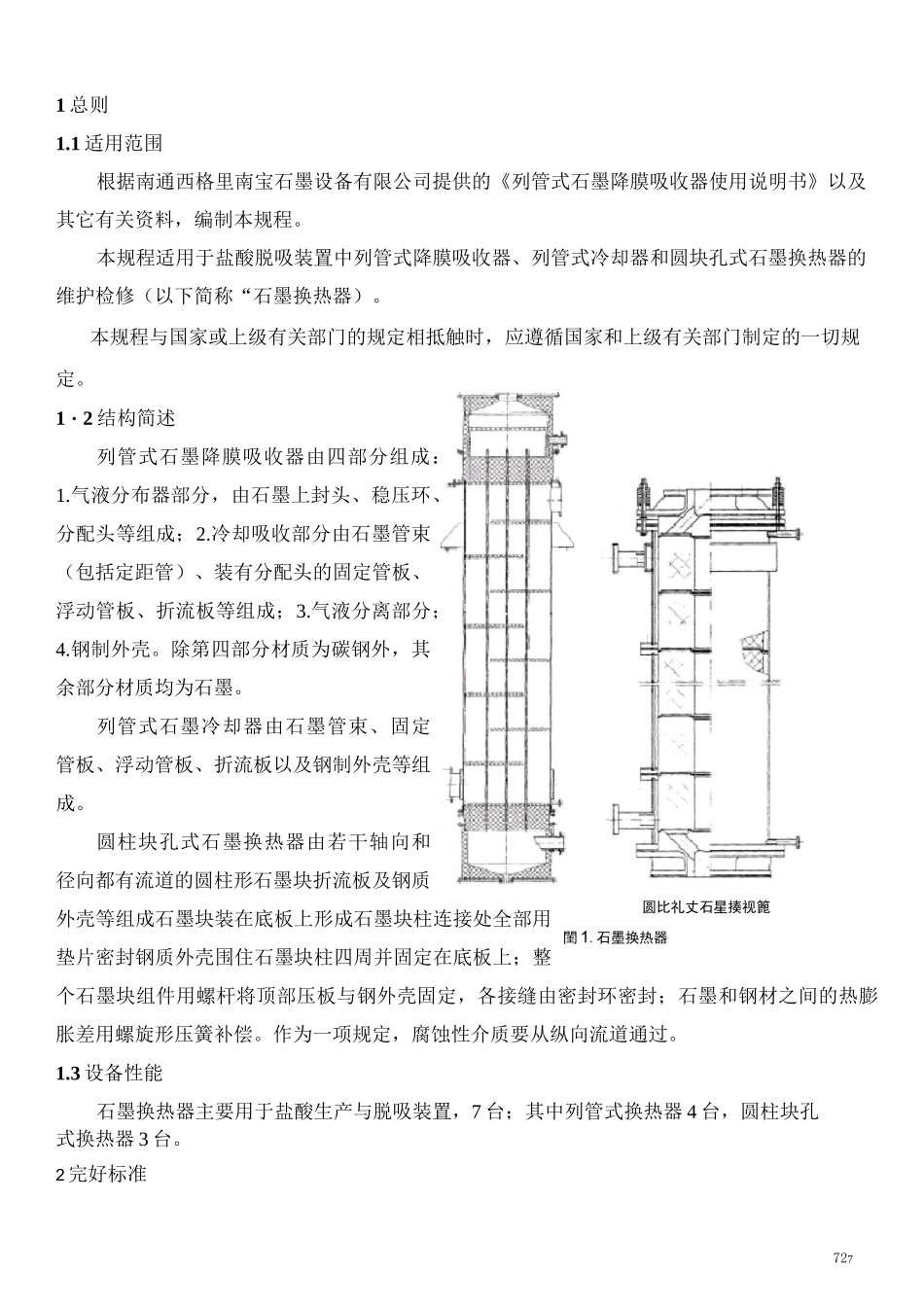

石墨换热器维护检修规程二 OO 七7261总则 7272完好标准 7283石墨换热器的维护 7293.1维护 7293.2常见故障和处理方法 7304石墨换热器的修理 7304.1检修周期及内容 7304.2检修方法及质量标准 7315试车与验收 7346维护检修安全注意事项 7347271 总则1.1 适用范围根据南通西格里南宝石墨设备有限公司提供的《列管式石墨降膜吸收器使用说明书》以及其它有关资料,编制本规程。本规程适用于盐酸脱吸装置中列管式降膜吸收器、列管式冷却器和圆块孔式石墨换热器的维护检修(以下简称“石墨换热器)。本规程与国家或上级有关部门的规定相抵触时,应遵循国家和上级有关部门制定的一切规定。1・2 结构简述列管式石墨降膜吸收器由四部分组成:1.气液分布器部分,由石墨上封头、稳压环、分配头等组成;2.冷却吸收部分由石墨管束(包括定距管)、装有分配头的固定管板、浮动管板、折流板等组成;3.气液分离部分;4.钢制外壳。除第四部分材质为碳钢外,其余部分材质均为石墨。列管式石墨冷却器由石墨管束、固定管板、浮动管板、折流板以及钢制外壳等组成。圆柱块孔式石墨换热器由若干轴向和径向都有流道的圆柱形石墨块折流板及钢质外壳等组成石墨块装在底板上形成石墨块柱连接处全部用垫片密封钢质外壳围住石墨块柱四周并固定在底板上;整个石墨块组件用螺杆将顶部压板与钢外壳固定,各接缝由密封环密封;石墨和钢材之间的热膨胀差用螺旋形压簧补偿。作为一项规定,腐蚀性介质要从纵向流道通过。1.3 设备性能石墨换热器主要用于盐酸生产与脱吸装置,7 台;其中列管式换热器 4 台,圆柱块孔式换热器 3 台。2 完好标准圆比礼丈石星揍视篦閨 1.石墨换热器7282.1 零、部件2.1.1石墨换热器的零、部件及附件完整齐全,壳体、管程、封头的冲蚀、腐蚀在允许范围内,管束的堵管数不超过总数的 10%,隔板、折流板、防冲板等无严重的扭曲变形。2.1.2仪表、计量器具和各种安全装置齐全,完整,灵敏,准确、可靠,并按规定定期进行校验。2.1.3基础、底座完好,无倾斜、下沉、裂纹等现象。2.1.4各部连接螺栓、地脚螺栓紧固齐整,无锈蚀,符合技术要求。2.1.5管道、管件、阀门、管架等安装合理,牢固完整,标志分明,符合要求。2.1.6石墨换热器壳程、管程及外管焊接质量均符合技术要求。2.1.7防腐、保温设施完整有效,符合技术要求。2.2 运行性能2.2.1石墨换热器各部温度、压力、流量等参数符合技术要求。2.2.2石墨换热器各部位阀门开关正常。2.2.3换热...
