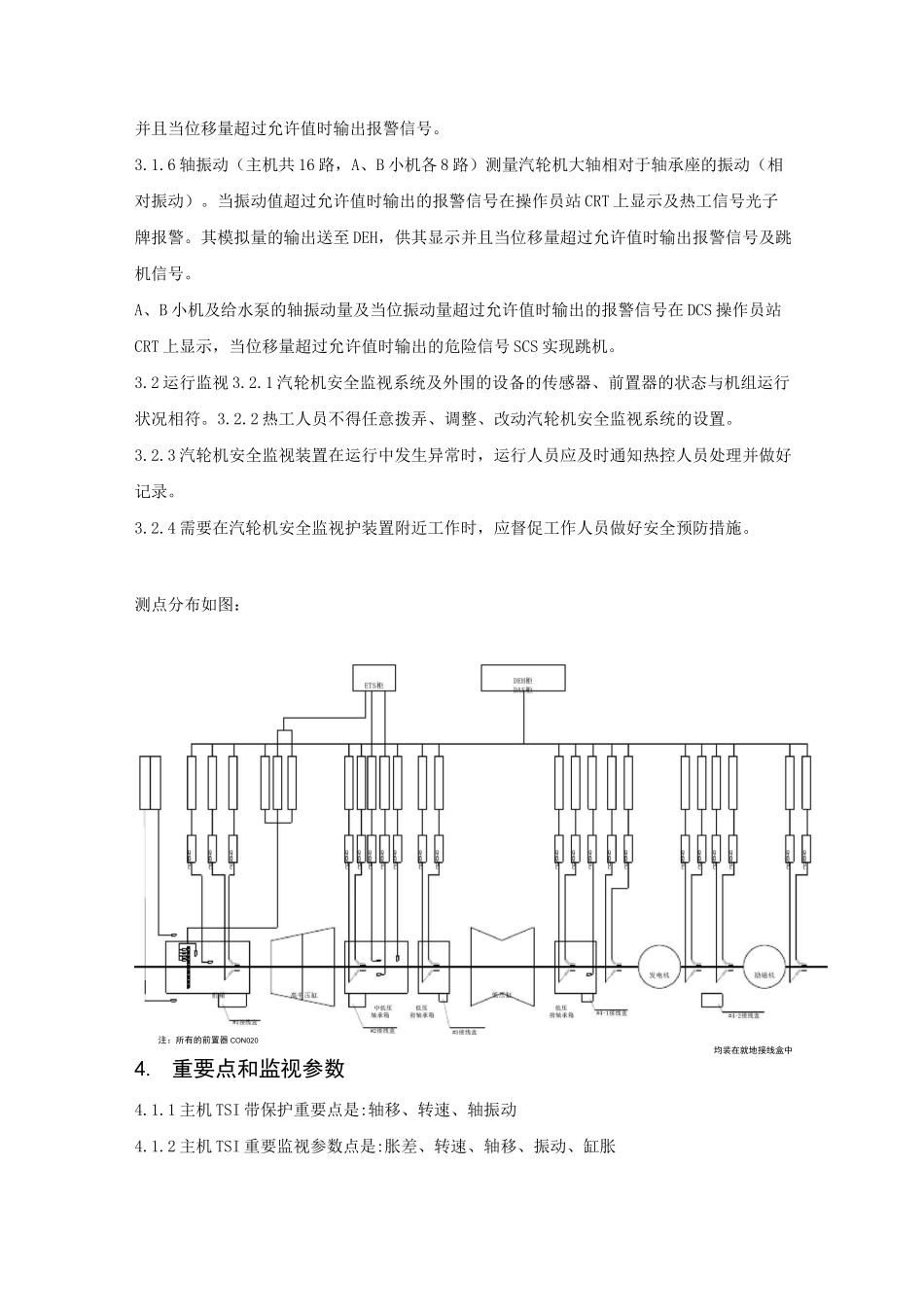

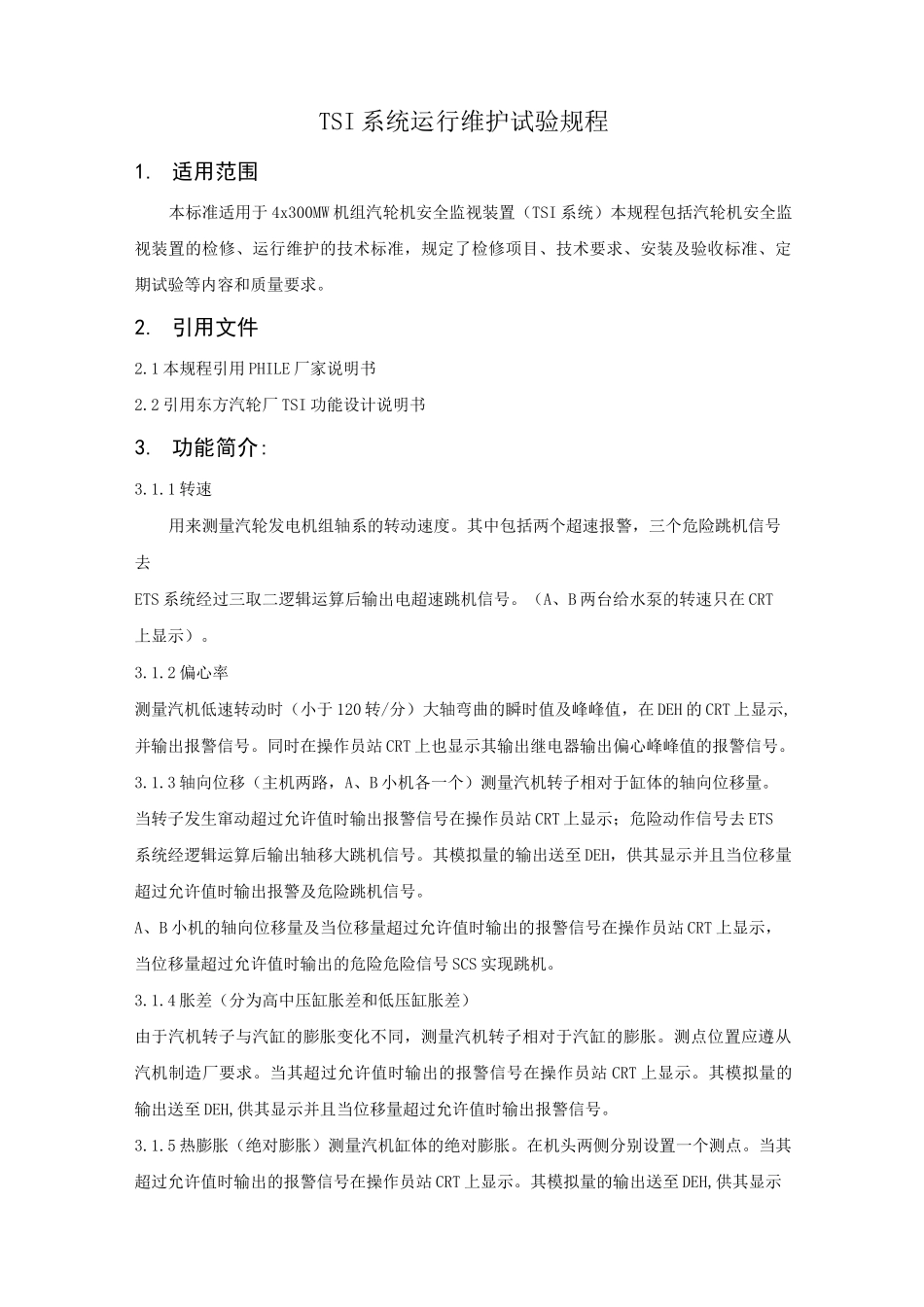

TSI 系统运行维护试验规程1. 适用范围本标准适用于 4x300MW 机组汽轮机安全监视装置（TSI 系统）本规程包括汽轮机安全监视装置的检修、运行维护的技术标准，规定了检修项目、技术要求、安装及验收标准、定期试验等内容和质量要求。2. 引用文件2.1 本规程引用 PHILE 厂家说明书2.2 引用东方汽轮厂 TSI 功能设计说明书3. 功能简介:3.1.1 转速用来测量汽轮发电机组轴系的转动速度。其中包括两个超速报警，三个危险跳机信号去ETS 系统经过三取二逻辑运算后输出电超速跳机信号。（A、B 两台给水泵的转速只在 CRT上显示）。3.1.2 偏心率测量汽机低速转动时（小于 120 转/分）大轴弯曲的瞬时值及峰峰值，在 DEH 的 CRT 上显示,并输出报警信号。同时在操作员站 CRT 上也显示其输出继电器输出偏心峰峰值的报警信号。3.1.3 轴向位移（主机两路，A、B 小机各一个）测量汽机转子相对于缸体的轴向位移量。当转子发生窜动超过允许值时输出报警信号在操作员站 CRT 上显示；危险动作信号去 ETS系统经逻辑运算后输出轴移大跳机信号。其模拟量的输出送至 DEH，供其显示并且当位移量超过允许值时输出报警及危险跳机信号。A、B 小机的轴向位移量及当位移量超过允许值时输出的报警信号在操作员站 CRT 上显示，当位移量超过允许值时输出的危险危险信号 SCS 实现跳机。3.1.4 胀差（分为高中压缸胀差和低压缸胀差）由于汽机转子与汽缸的膨胀变化不同，测量汽机转子相对于汽缸的膨胀。测点位置应遵从汽机制造厂要求。当其超过允许值时输出的报警信号在操作员站 CRT 上显示。其模拟量的输出送至 DEH,供其显示并且当位移量超过允许值时输出报警信号。3.1.5 热膨胀（绝对膨胀）测量汽机缸体的绝对膨胀。在机头两侧分别设置一个测点。当其超过允许值时输出的报警信号在操作员站 CRT 上显示。其模拟量的输出送至 DEH,供其显示并且当位移量超过允许值时输出报警信号。3.1.6 轴振动（主机共 16 路，A、B 小机各 8 路）测量汽轮机大轴相对于轴承座的振动（相对振动）。当振动值超过允许值时输出的报警信号在操作员站 CRT 上显示及热工信号光子牌报警。其模拟量的输出送至 DEH，供其显示并且当位移量超过允许值时输出报警信号及跳机信号。A、B 小机及给水泵的轴振动量及当位振动量超过允许值时输出的报警信号在 DCS 操作员站CRT 上显示，当位移量超过允许值时输出的危险信号 SCS 实现跳机。3.2 运行监视 3.2.1 汽轮机...
