办公楼综合布线技术方案全新

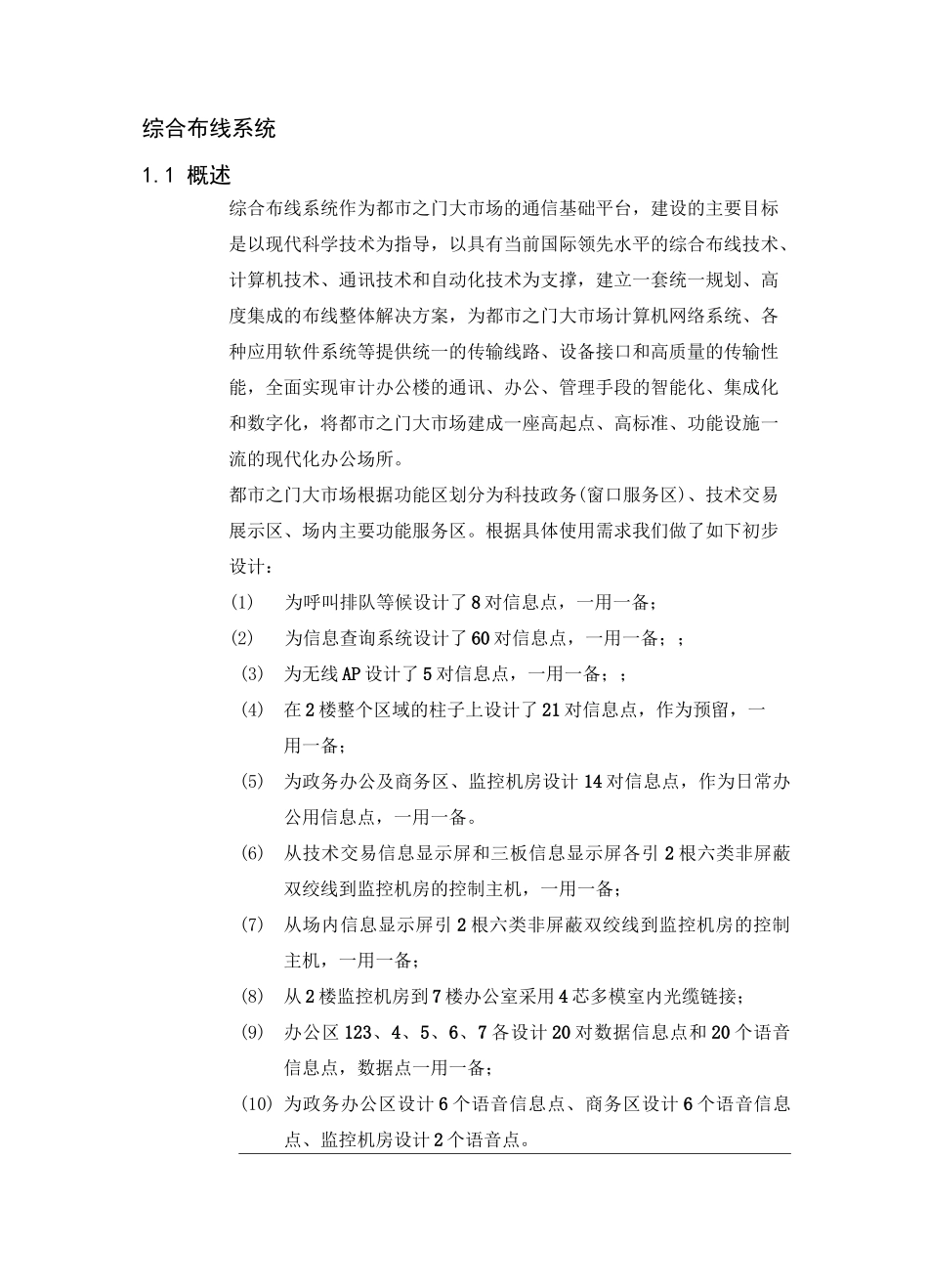

综合布线系统1.1 概述综合布线系统作为都市之门大市场的通信基础平台，建设的主要目标是以现代科学技术为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线整体解决方案，为都市之门大市场计算机网络系统、各种应用软件系统等提供统一的传输线路、设备接口和高质量的传输性能，全面实现审计办公楼的通讯、办公、管理手段的智能化、集成化和数字化，将都市之门大市场建成一座高起点、高标准、功能设施一流的现代化办公场所。都市之门大市场根据功能区划分为科技政务(窗口服务区)、技术交易展示区、场内主要功能服务区。根据具体使用需求我们做了如下初步设计：(1)为呼叫排队等候设计了 8 对信息点，一用一备；(2)为信息查询系统设计了 60 对信息点，一用一备；；(3)为无线 AP 设计了 5 对信息点，一用一备；；(4)在 2 楼整个区域的柱子上设计了 21 对信息点，作为预留，一用一备；(5)为政务办公及商务区、监控机房设计 14 对信息点，作为日常办公用信息点，一用一备。(6)从技术交易信息显示屏和三板信息显示屏各引 2 根六类非屏蔽双绞线到监控机房的控制主机，一用一备；(7)从场内信息显示屏引 2 根六类非屏蔽双绞线到监控机房的控制主机，一用一备；(8)从 2 楼监控机房到 7 楼办公室采用 4 芯多模室内光缆链接；(9)办公区 123、4、5、6、7 各设计 20 对数据信息点和 20 个语音信息点，数据点一用一备；(10) 为政务办公区设计 6 个语音信息点、商务区设计 6 个语音信息点、监控机房设计 2 个语音点。1.2 用户需求分析1.2.1 系统功能需求•需根据招标文件技术规范、图示的要求，设计、供应一套综合布线系统包括安装接线、测试及试运转。系统需依照制造厂商的规范要求进行布线及安装。并需保持最佳的运转情况。•本系统应由组合式线路及其配件组成，所有设备材料应来自同一间制造厂的标准产品。投标人需供应及安装所指定或为了成功地完成本系统所要求的一切有关设备。•本系统是一个线路的管理系统，由光纤、六类非屏敝双绞电缆、电话电缆、配线架、组合式插头与插座、跳线，以及其他附件所组成。完成后的系统应能满足标书所指定的各项服务要求。•本系统配件设备的位置及其最大尺寸应与图纸所指定的相符，投标人需负责按照最新要求进行设计和安装，并适应现场的条件限制。•详细的系统示意图。应根据招标示意图与初步设计图纸绘制，...
