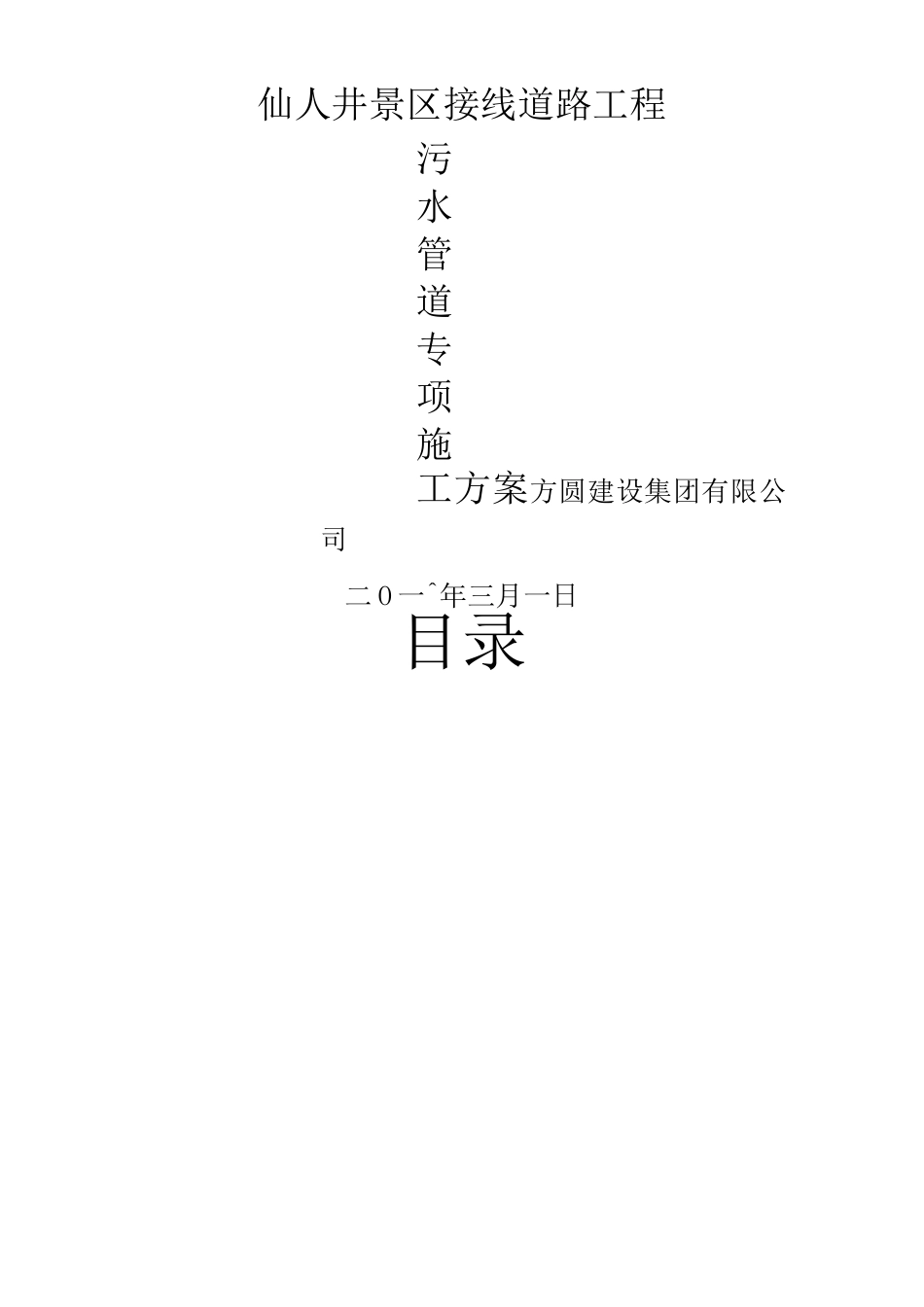

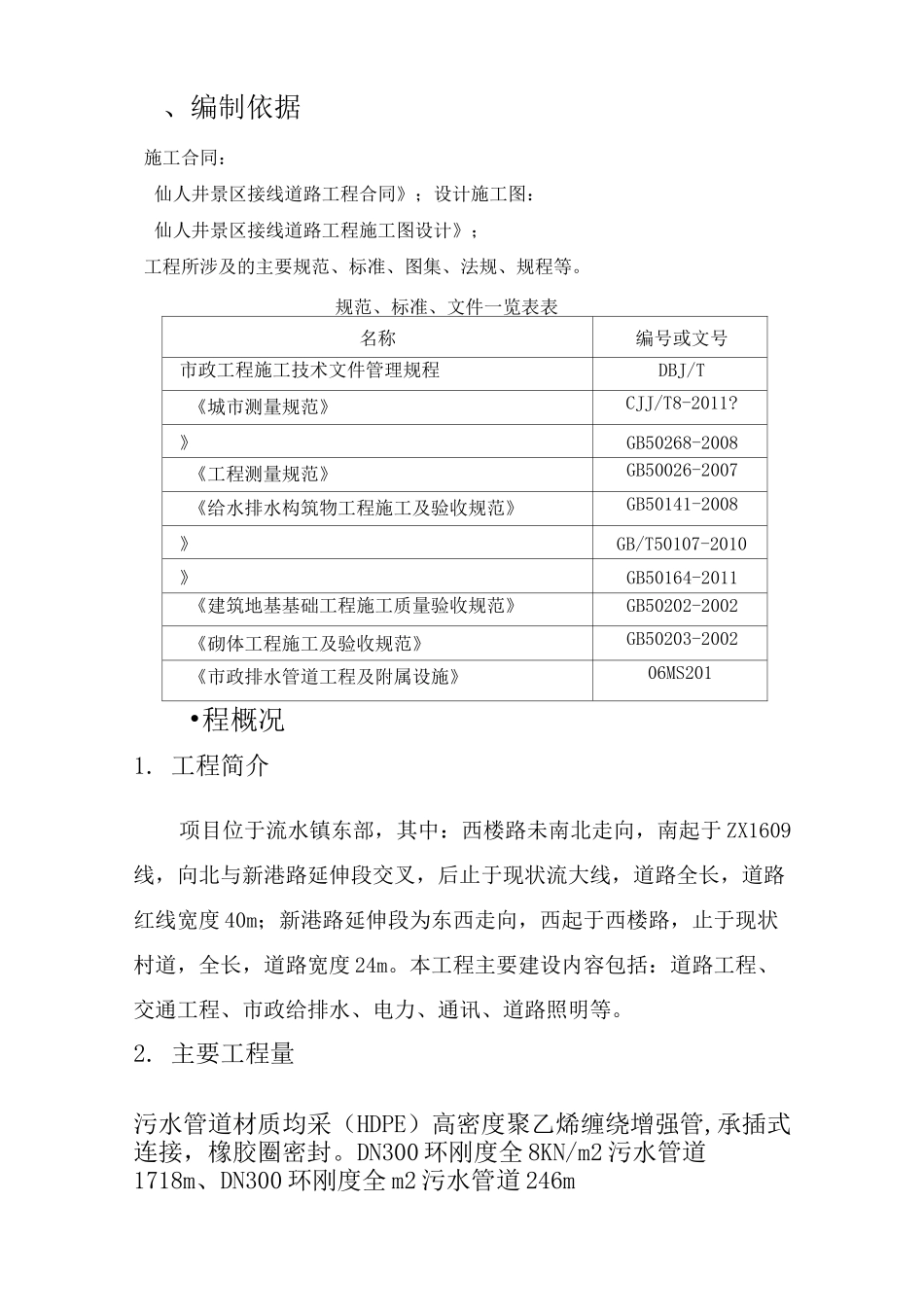

仙人井景区接线道路工程污水管道专项施工方案方圆建设集团有限公司二 O 一^年三月一日目录、编制依据施工合同:仙人井景区接线道路工程合同》;设计施工图:仙人井景区接线道路工程施工图设计》;工程所涉及的主要规范、标准、图集、法规、规程等。规范、标准、文件一览表表名称编号或文号市政工程施工技术文件管理规程DBJ/T《城市测量规范》CJJ/T8-2011?》GB50268-2008《工程测量规范》GB50026-2007《给水排水构筑物工程施工及验收规范》GB50141-2008》GB/T50107-2010》GB50164-2011《建筑地基基础工程施工质量验收规范》GB50202-2002《砌体工程施工及验收规范》GB50203-2002《市政排水管道工程及附属设施》06MS201•程概况1. 工程简介项目位于流水镇东部,其中:西楼路未南北走向,南起于 ZX1609线,向北与新港路延伸段交叉,后止于现状流大线,道路全长,道路红线宽度 40m;新港路延伸段为东西走向,西起于西楼路,止于现状村道,全长,道路宽度 24m。本工程主要建设内容包括:道路工程、交通工程、市政给排水、电力、通讯、道路照明等。2. 主要工程量污水管道材质均采(HDPE)高密度聚乙烯缠绕增强管,承插式连接,橡胶圈密封。DN300 环刚度全 8KN/m2 污水管道1718m、DN300 环刚度全 m2 污水管道 246m三、技术准备1. 完成施工交接桩、复测工作,并进行护桩及加密桩点布置。2. 对管材检验试验工作已完成。1) (HDPE)高密度聚乙烯缠绕增强管验收:管道进场检验:管节安装前应进行外观检查,检查管体外观及管体的承口、插口尺寸,承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度,承插口配合的环向间隙,应能满足选配的胶圈要求。见证取样,送试验室检验并出具合格检验报告。2)接口胶圈A. 承插式 HDPE 高密度聚乙烯缠绕增强管接口所采用的密封胶圈,应采用耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查,不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。密封胶圈应有出厂检验质量合格的检验报告,制造及出厂日期、自检记录,厂质检部门签章。产品到达现场后,应见证取样,送试验室检验并出具合格检验报告,密封橡胶圈的硬度、压缩率和抗拉力,其值不应小于出厂合格标准。B. 弹性密封胶圈由厂家供应并符合以下要求:弹性密封胶圈,外观光滑平整,不得有气孔、裂缝、卷褶、破损、重皮等缺陷;橡胶圈的邵氏硬度宜采用 50±5...
