肇庆大旺热电联产工程施工组织设计VIP专享VIP免费

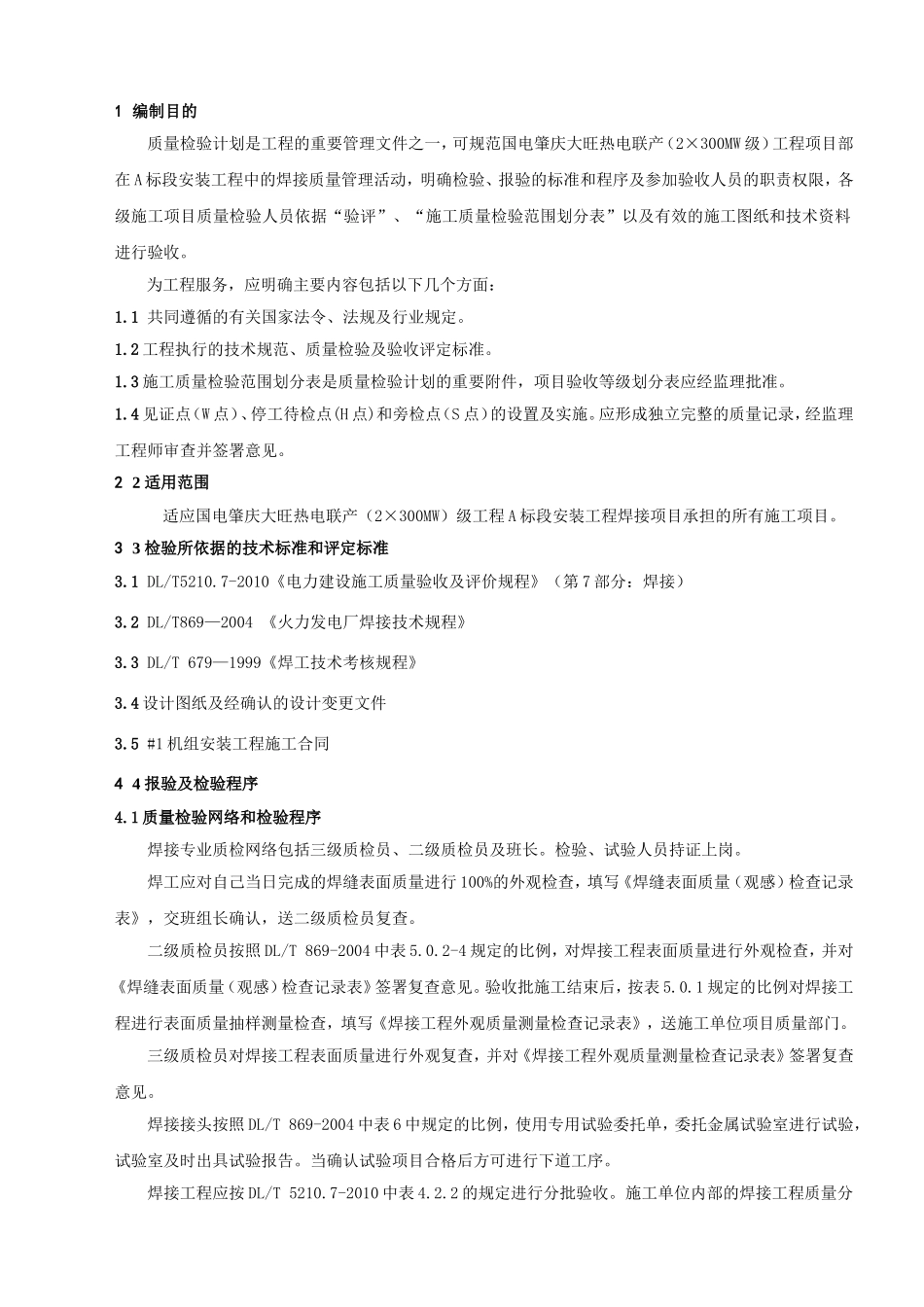

肇庆大旺热电联产工程A标段焊接专业施工质量检验项目划分表目录1编制目的.............................................................................12适用范围.............................................................................13检验所依据的技术标准和评定标准.......................................................14报验及检验程序.......................................................................15中间交接验收程序.....................................................................3附录A施工质量检验范围划分表............................................................41编制目的质量检验计划是工程的重要管理文件之一，可规范国电肇庆大旺热电联产（2×300MW级）工程项目部在A标段安装工程中的焊接质量管理活动，明确检验、报验的标准和程序及参加验收人员的职责权限，各级施工项目质量检验人员依据“验评”、“施工质量检验范围划分表”以及有效的施工图纸和技术资料进行验收。为工程服务，应明确主要内容包括以下几个方面：1.1共同遵循的有关国家法令、法规及行业规定。1.2工程执行的技术规范、质量检验及验收评定标准。1.3施工质量检验范围划分表是质量检验计划的重要附件，项目验收等级划分表应经监理批准。1.4见证点（W点）、停工待检点(H点)和旁检点（S点）的设置及实施。应形成独立完整的质量记录，经监理工程师审查并签署意见。22适用范围适应国电肇庆大旺热电联产（2×300MW）级工程A标段安装工程焊接项目承担的所有施工项目。33检验所依据的技术标准和评定标准3.1DL/T5210.7-2010《电力建设施工质量验收及评价规程》（第7部分：焊接）3.2DL/T869—2004《火力发电厂焊接技术规程》3.3DL/T679—1999《焊工技术考核规程》3.4设计图纸及经确认的设计变更文件3.5#1机组安装工程施工合同44报验及检验程序4.1质量检验网络和检验程序焊接专业质检网络包括三级质检员、二级质检员及班长。检验、试验人员持证上岗。焊工应对自己当日完成的焊缝表面质量进行100%的外观检查，填写《焊缝表面质量（观感）检查记录表》，交班组长确认，送二级质检员复查。二级质检员按照DL/T869-2004中表5.0.2-4规定的比例，对焊接工程表面质量进行外观检查，并对《焊缝表面质量（观感）检查记录表》签署复查意见。验收批施工结束后，按表5.0.1规定的比例对焊接工程进行表面质量抽样测量检查，填写《焊接工程外观质量测量检查记录表》，送施工单位项目质量部门。三级质检员对焊接工程表面质量进行外观复查，并对《焊接工程外观质量测量检查记录表》签署复查意见。焊接接头按照DL/T869-2004中表6中规定的比例，使用专用试验委托单，委托金属试验室进行试验，试验室及时出具试验报告。当确认试验项目合格后方可进行下道工序。焊接工程应按DL/T5210.7-2010中表4.2.2的规定进行分批验收。施工单位内部的焊接工程质量分批验收，由二级质检员负责报验。施工单位项目质量部门组织焊接专业质检员、焊接班组长或焊接技术人员共同进行内部验收。通过现场检查、抽查检验报告、核对外观检查记录和查阅施工过程中的技术记录等，对有关内容进行确认。需监理单位验收的项目，由施工单位项目质量部门组织报验。由监理单位组织监理人员、施工单位焊接质检人员、焊接班组长或焊接技术人员共同进行，验收方式同上。分批验收结束后，由验收组填写《焊接工程质量分批验收记录表》并签证。焊接分项工程质量验评，应按DL/T5210.7-2010中表4.2.2的规定进行分级进行。施工单位内部的焊接工程质量分批验收，由二级质检员负责报验。施工单位项目质量部门组织焊接专业质检员、焊接班组长或焊接技术人员共同进行内部验收。通过现场检查（主要对焊接接头表面质量的观感检查，必要时应进行测量抽查）、抽查检验报告、核对外观检查记录和查阅施工过程中的技术记录等，对有关内容进行确认。需监理单位验收的项目，由施工单位项目质量部门组织报验。由监理单位组织监理人员、施工单位焊接质检人员、焊接班组长或焊接技术人员共同进行，验收方式同上。分批验收结束后，由验收组填写...
