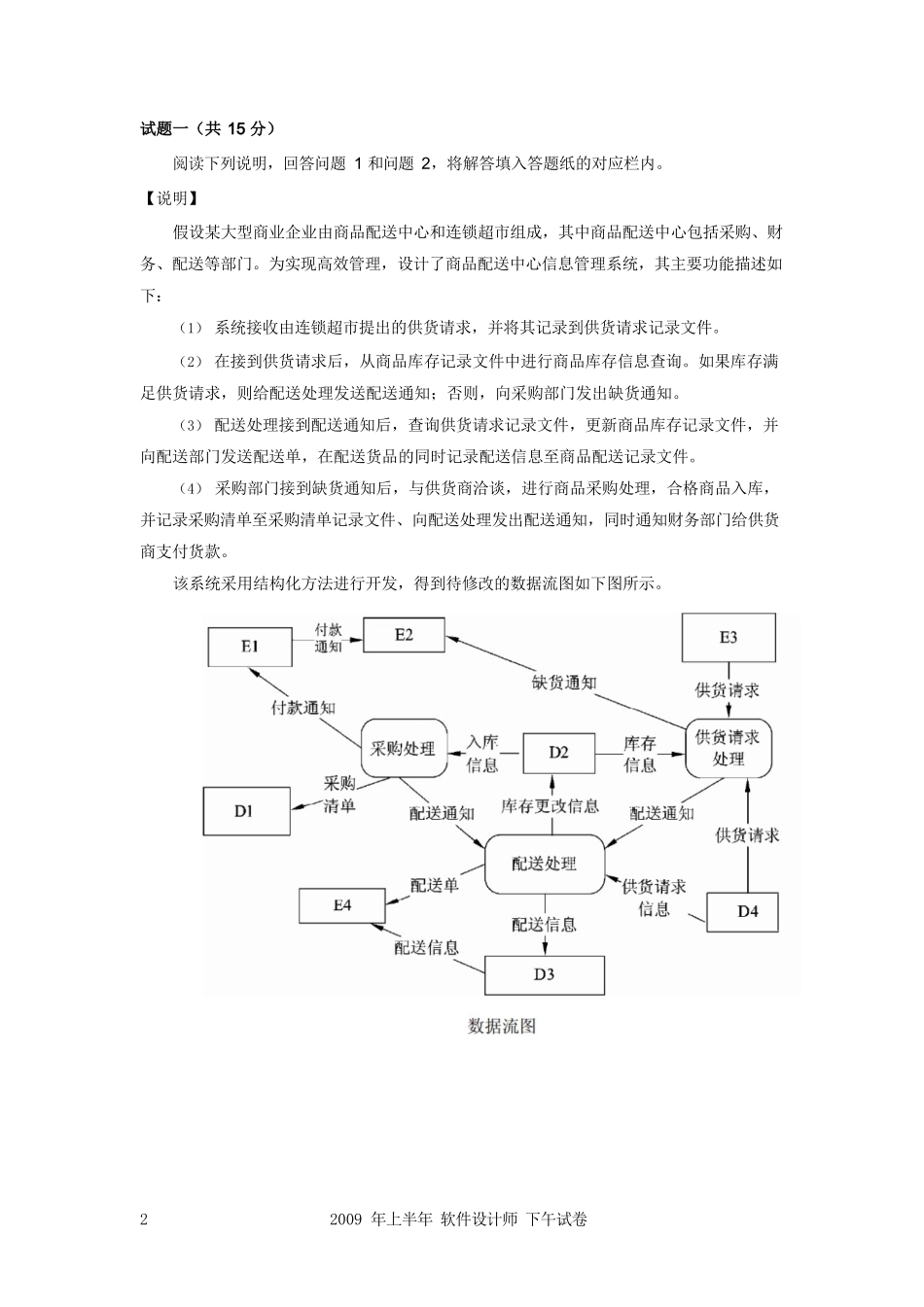

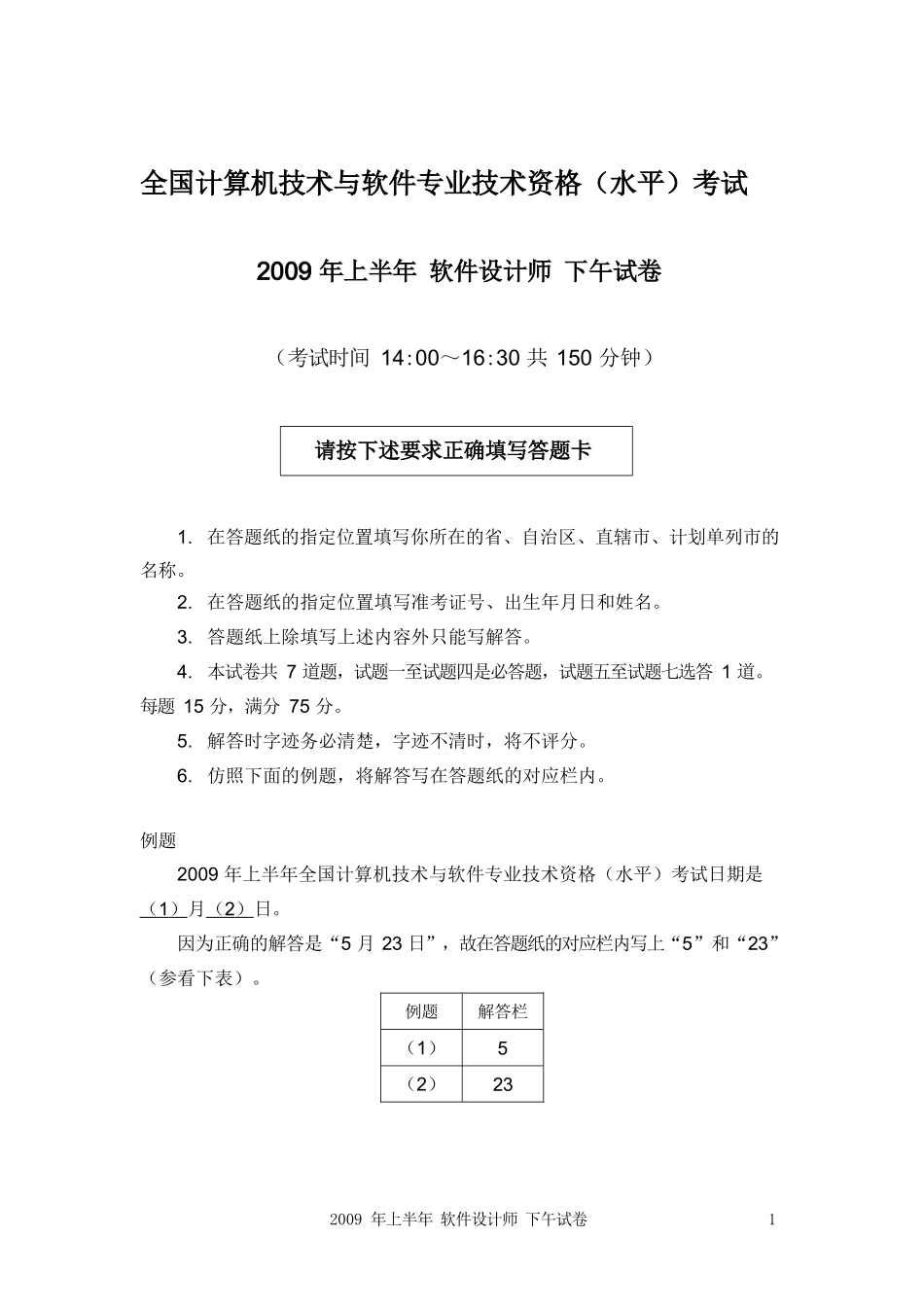

软件设计师下午试卷2009年~2023年2009年上半年软件设计师下午试卷1请按下述要求正确填写答题卡全国计算机技术与软件专业技术资格（水平）考试2009年上半年软件设计师下午试卷（考试时间14:00～16:30共150分钟）1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共7道题，试题一至试题四是必答题，试题五至试题七选答1道。每题15分，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面的例题，将解答写在答题纸的对应栏内。例题2009年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“5月23日”，故在答题纸的对应栏内写上“5”和“23”（参看下表）。例题解答栏（1）5（2）2322009年上半年软件设计师下午试卷试题一（共15分）阅读下列说明，回答问题1和问题2，将解答填入答题纸的对应栏内。【说明】假设某大型商业企业由商品配送中心和连锁超市组成，其中商品配送中心包括采购、财务、配送等部门。为实现高效管理，设计了商品配送中心信息管理系统，其主要功能描述如下：（1）系统接收由连锁超市提出的供货请求，并将其记录到供货请求记录文件。（2）在接到供货请求后，从商品库存记录文件中进行商品库存信息查询。如果库存满足供货请求，则给配送处理发送配送通知；否则，向采购部门发出缺货通知。（3）配送处理接到配送通知后，查询供货请求记录文件，更新商品库存记录文件，并向配送部门发送配送单，在配送货品的同时记录配送信息至商品配送记录文件。（4）采购部门接到缺货通知后，与供货商洽谈，进行商品采购处理，合格商品入库，并记录采购清单至采购清单记录文件、向配送处理发出配送通知，同时通知财务部门给供货商支付货款。该系统采用结构化方法进行开发，得到待修改的数据流图如下图所示。2009年上半年软件设计师下午试卷3【问题1】（8分）使用说明中的词语，给出上图中外部实体E1至E4的名称和数据存储D1至D4的名称。【问题2】（7分）以上数据流图中存在四处错误数据流，请指出各自的起点和终点；若将上述四条错误数据流删除，为保证数据流图的正确性，应补充三条数据流，请给出所补充数据流的起点和终点。（起点和终点请采用上述数据流图中的符号或名称）42009年上半年软件设计师下午试卷试题二（共15分）阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】某集团公司拥有多个大型连锁商场，公司需要构建一个数据库系统以方便管理其业务运作活动。【需求分析结果】（1）商场需要记录的信息包括商场编号（编号唯一），商场名称，地址和联系电话。某商场信息如下表所示。商场信息表（2）每个商场包含有不同的部门，部门需要记录的信息包括部门编号（集团公司分配），部门名称，位置分布和联系电话。某商场的部门信息如下表所示。部门信息表2009年上半年软件设计师下午试卷5（3）每个部门雇用多名员工处理日常事务，每名员工只能隶属于一个部门（新进员工在培训期不隶属于任何部门）。员工需要记录的信息包括员工编号（集团公司分配），姓名，岗位，电话号码和工资。员工信息如下表所示。员工信息表（4）每个部门的员工中有一名是经理，每个经理只能管理一个部门，系统需要记录每个经理的任职时间。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。图2-1实体联系图【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：商场（商场编号，商场名称，地址，联系电话）部门（部门编号，部门名称，位置分布，联系电话，（a））员工（员工编号，员工姓名，岗位，电话号码，工资，（b））经理（（c），任职时间）62009年上半年软件设计师下午试卷【问题1】（6分）根据问题描述，补充四个联系，完善图2-1的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型分为1:1、1:n和m:n。【问题2】（6分）根据实体联系图，将关系模式中的空（a）~（c）补充完整，并分别给出部门、员工和经...
