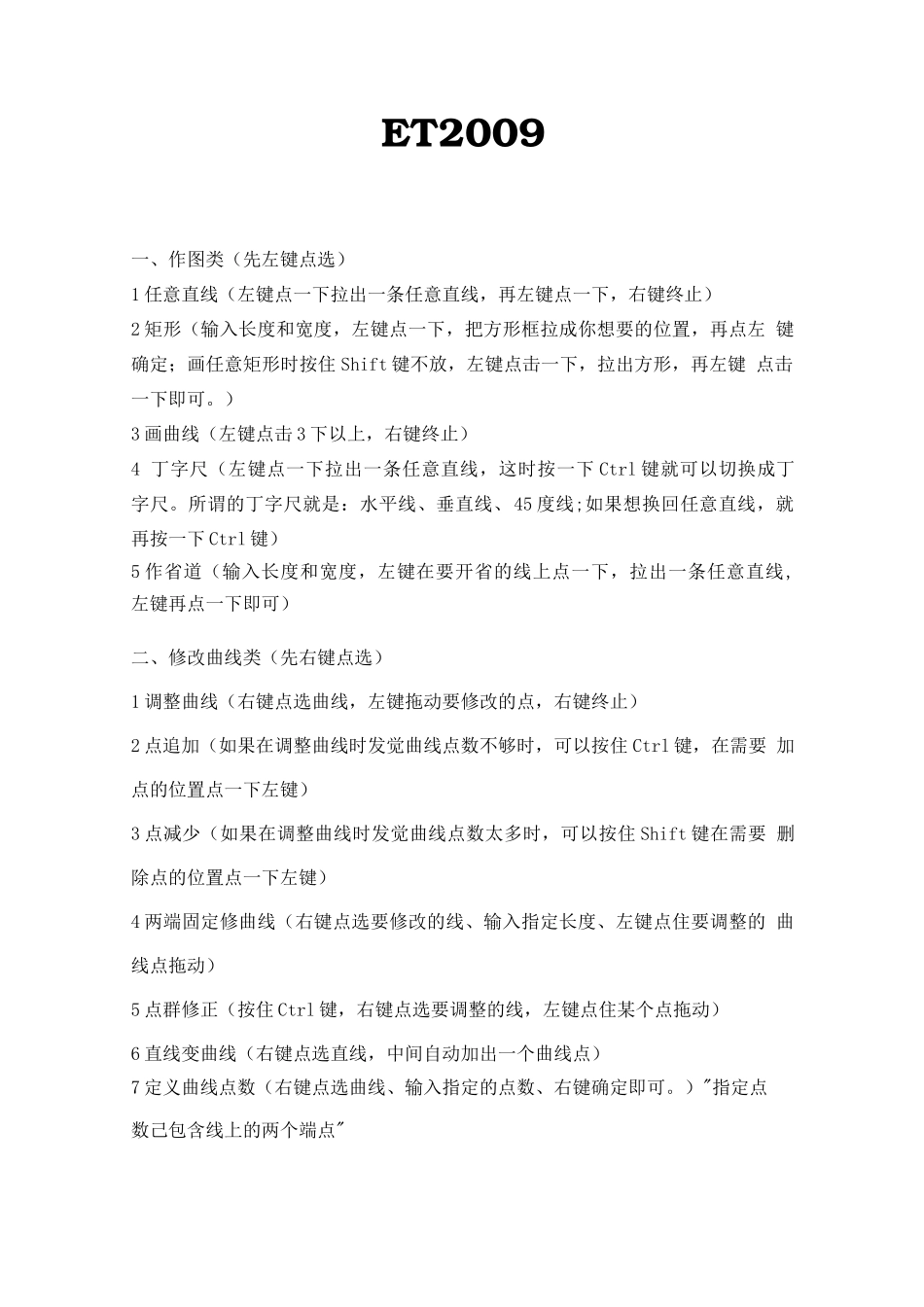

ET2009一、作图类（先左键点选）1任意直线（左键点一下拉出一条任意直线，再左键点一下，右键终止）2矩形（输入长度和宽度，左键点一下，把方形框拉成你想要的位置，再点左键确定；画任意矩形时按住Shift键不放，左键点击一下，拉出方形，再左键点击一下即可。）3画曲线（左键点击3下以上，右键终止）4丁字尺（左键点一下拉出一条任意直线，这时按一下Ctrl键就可以切换成丁字尺。所谓的丁字尺就是：水平线、垂直线、45度线;如果想换回任意直线，就再按一下Ctrl键）5作省道（输入长度和宽度，左键在要开省的线上点一下，拉出一条任意直线,左键再点一下即可）二、修改曲线类（先右键点选）1调整曲线（右键点选曲线，左键拖动要修改的点，右键终止）2点追加（如果在调整曲线时发觉曲线点数不够时，可以按住Ctrl键，在需要加点的位置点一下左键）3点减少（如果在调整曲线时发觉曲线点数太多时，可以按住Shift键在需要删除点的位置点一下左键）4两端固定修曲线（右键点选要修改的线、输入指定长度、左键点住要调整的曲线点拖动）5点群修正（按住Ctrl键，右键点选要调整的线，左键点住某个点拖动）6直线变曲线（右键点选直线，中间自动加出一个曲线点）7定义曲线点数（右键点选曲线、输入指定的点数、右键确定即可。）"指定点数己包含线上的两个端点"三、修改类（先框选）左键点住拖动是框选1线长调整（框选调整端后，在长度或调整量中输入数值，右键确定。）〃长度〃是指把整条线调整成需要的长度；"调整量"是指把线段进行延长或减短，减短需输入负的数值。2单边修正（框选调整端，左键点选修正后的新位置线，右键终止。）注意：框选时不要超过线的中点。3双边修正（框选要修正的线，点选两条修正后的位置线，右键终止）4连接角（框选需要构成角的两条线端，框选时也是不过线的中点，右键终止。）5删除（框选要删除的要素，按DeIete键删除或按住Ctrl键点右键删除）6省折线（框选需要做省折线的四条要素，右键指示倒向侧）7转省（框选需要转省的一部份线，左键依次点选闭合前、闭合后、新省线，右键终止）8平行线（框选参照要素，按住Shift键点右键指示平行的方向。如果在长度输入数值，可做指定的平行距）9要素打断（框选要打断的要素，点选"通过廷伸方向将线打断的那条要素"，按住Ctrl键点右键）10端移动（框选移动端，在框选未松开左键时按住CtrI键，先松开鼠标左键再放开CtrI键，右键点新端点）11要素合并（框选要合并的要素，按+号第一章打板系统第一节打板、推板的快捷键及功能点模式类F4：要素点模式F5：任意模式/智能模式显示：F6/V：全屏显示F7/B：单片全屏显示F8：关闭所有皮尺显不F9：显示与关闭分类对话框F10：复原前一画面显示F11：显示隐藏后的裁片F12：关闭英寸白圈表示C：视图查询Z：放大X：缩小工具类〜：智能笔工具Enter:切换到点纵横偏移工具ALT+A：裁片平移ALT+C：移动点规则ALT+D：曲线群点修改编辑ALT+S：刷新缝边ALT+V：切换打、推板状态ALT+X：基础号显示ALT+Z：放码后展开BackSpace：曲线退点辅助线类ΛLT÷h添加/删除水平、垂直于"屏幕"的辅助线ALT+2：添加/删除水平、垂直于"要素"的辅助线测量工具类CTRL+1：皮尺测量CTRL+2：要素长度测量CTRL+3：两点测量CTRL+4：要素拼合测量CTRL+5：要素上的两点测量CTRL+6：角度测量其他类F2∕Ctrl+S:储存F3：打开CTRL+Z：撤消CTRL+X：复原Pageup：切换到点输入框Pagedown：切换到数值输入框空格：所有输入框数值清零第二节桌面工具一、画面工具1、□新建文件：用于新建一个空白的工做区，并将当前画面中的内容全部删除；如果当前画面上有图形，选此功能后会弹出如下提示对话框(如图2T)：图2-1提示“本操作会导致当前数据被清除"，鼠标左键点击是“是"，即创建了一个空白工做区，点击"否"则取消该操作。2、巨打开文件(F2/Ctrl+S):用于打开一个已有的文件，选此功能后，弹出如下对话框（如图2-2）：图2-2挑选文件名后"打开”键，文件被打开。文件打开对话框中提供"文件查询"功能，用户可输入"设计者"、"样板号"、"季节"、及“制板时间"后,按“文件查询”，查询结果将显示在"文件查询结果”处。要注意的是，"删除查询文件”...
