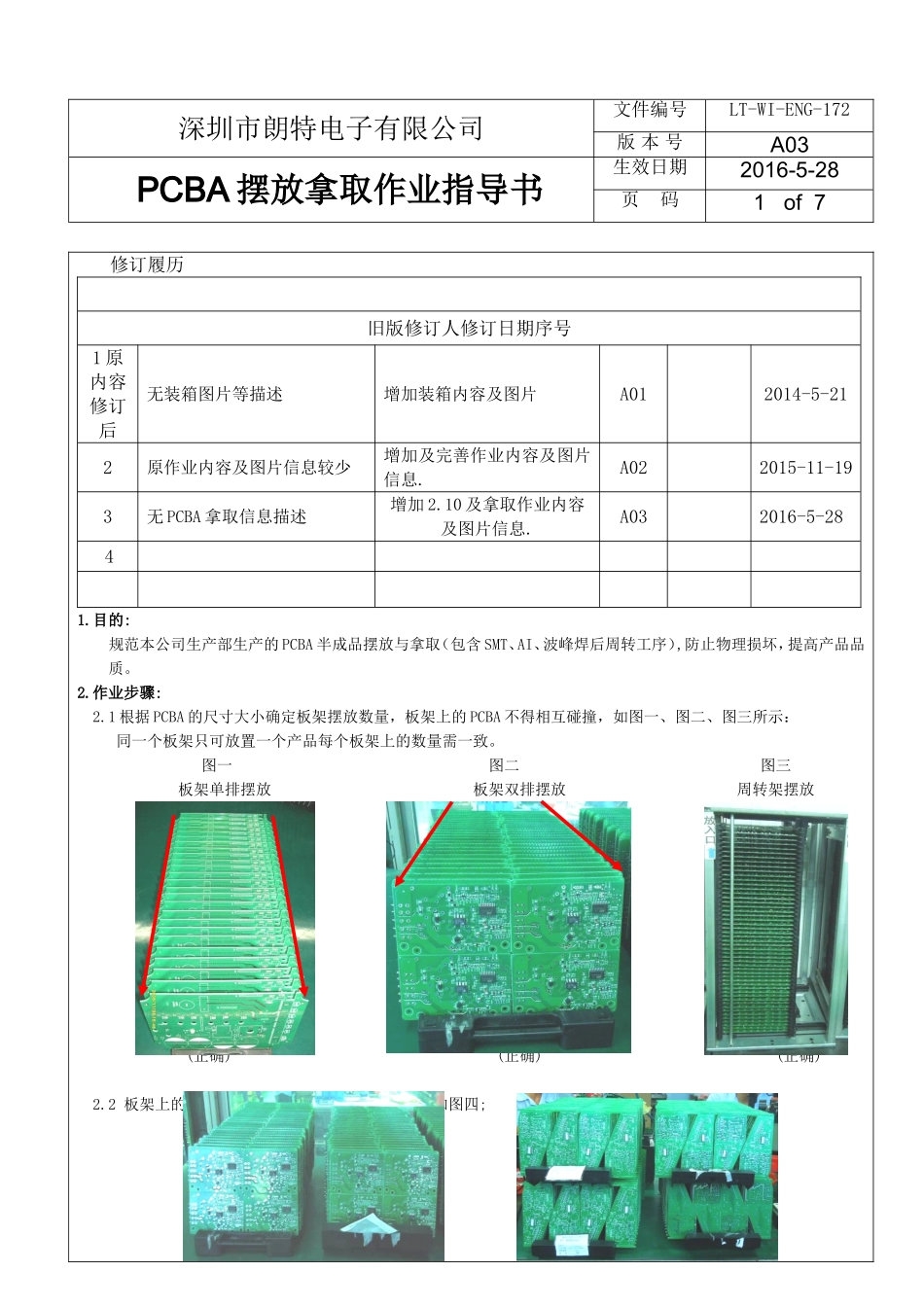

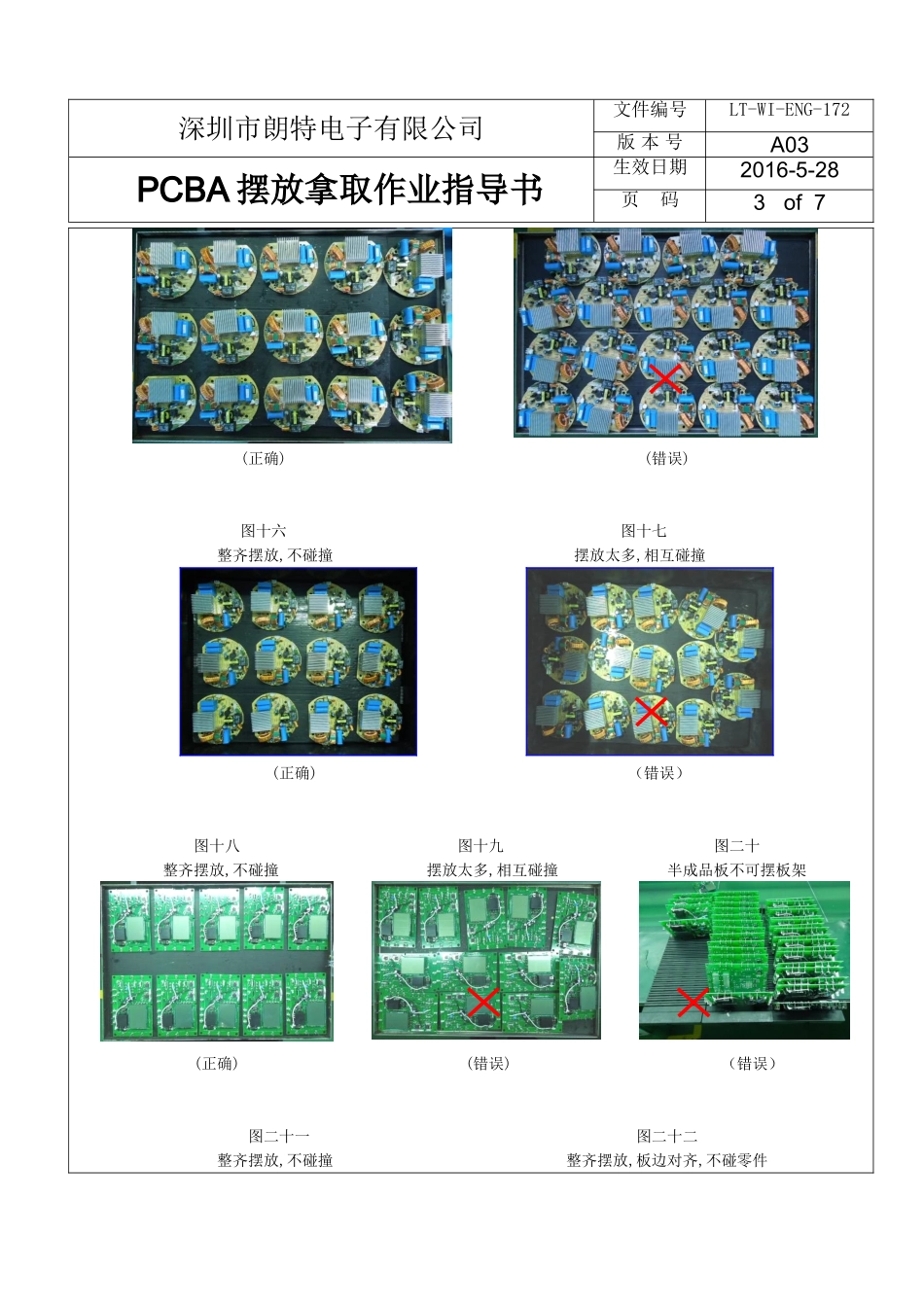

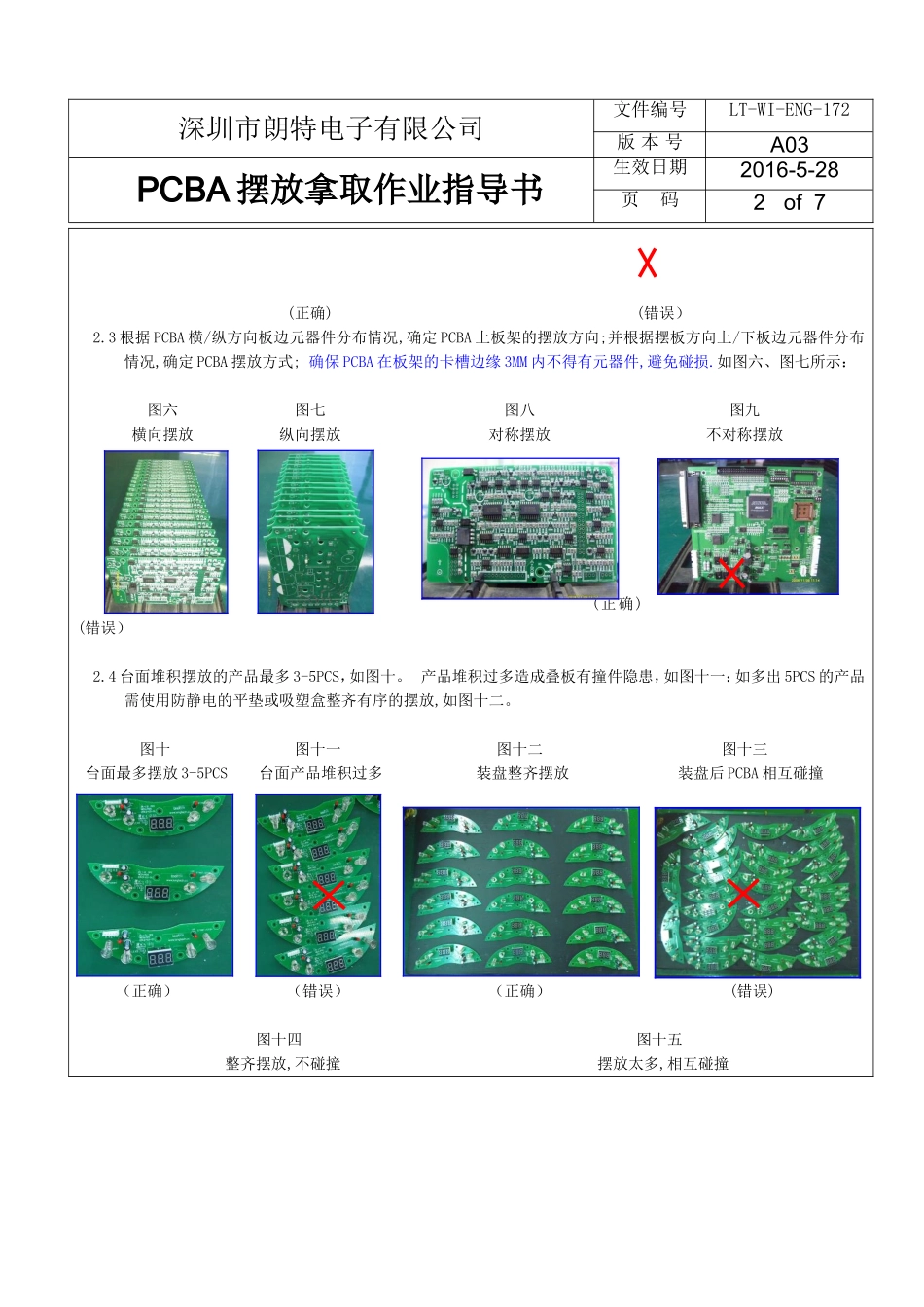

深圳市朗特电子有限公司文件编号LT-WI-ENG-172版本号A03PCBA摆放拿取作业指导书生效日期2016-5-28页码1of7修订履历旧版修订人修订日期序号1原内容修订后无装箱图片等描述增加装箱内容及图片A012014-5-212原作业内容及图片信息较少增加及完善作业内容及图片信息.A022015-11-193无PCBA拿取信息描述增加2.10及拿取作业内容及图片信息.A032016-5-2841.目的:规范本公司生产部生产的PCBA半成品摆放与拿取（包含SMT、AI、波峰焊后周转工序）,防止物理损坏，提高产品品质。2.作业步骤:2.1根据PCBA的尺寸大小确定板架摆放数量，板架上的PCBA不得相互碰撞，如图一、图二、图三所示：同一个板架只可放置一个产品每个板架上的数量需一致。图一图二图三板架单排摆放板架双排摆放周转架摆放(正确)(正确)(正确)2.2板架上的PCBA摆放好后单层放置到周转架上,如图四;图四图五单层平整摆放双层叠放深圳市朗特电子有限公司文件编号LT-WI-ENG-172版本号A03PCBA摆放拿取作业指导书生效日期2016-5-28页码2of7(正确)(错误）2.3根据PCBA横/纵方向板边元器件分布情况,确定PCBA上板架的摆放方向;并根据摆板方向上/下板边元器件分布情况,确定PCBA摆放方式;确保PCBA在板架的卡槽边缘3MM内不得有元器件,避免碰损.如图六、图七所示：图六图七图八图九横向摆放纵向摆放对称摆放不对称摆放(正确)(错误）2.4台面堆积摆放的产品最多3-5PCS，如图十。产品堆积过多造成叠板有撞件隐患，如图十一：如多出5PCS的产品需使用防静电的平垫或吸塑盒整齐有序的摆放,如图十二。图十图十一图十二图十三台面最多摆放3-5PCS台面产品堆积过多装盘整齐摆放装盘后PCBA相互碰撞（正确）（错误）(正确)(错误)（正确）（错误）（正确）(错误)图十四图十五整齐摆放,不碰撞摆放太多,相互碰撞深圳市朗特电子有限公司文件编号LT-WI-ENG-172版本号A03PCBA摆放拿取作业指导书生效日期2016-5-28页码3of7(正确)(错误)图十六图十七整齐摆放,不碰撞摆放太多,相互碰撞(正确)（错误）图十八图十九图二十整齐摆放,不碰撞摆放太多,相互碰撞半成品板不可摆板架(正确)(错误)（错误）图二十一图二十二整齐摆放,不碰撞整齐摆放,板边对齐,不碰零件深圳市朗特电子有限公司文件编号LT-WI-ENG-172版本号A03PCBA摆放拿取作业指导书生效日期2016-5-28页码4of7(正确)(允许)图二十三图二十四图二十五图二十六吸塑盒一格一个摆放凌乱整齐摆放,不碰撞吸塑盒一格一个(正确)（错误）(正确)（正确）2.5生产带线材的小板出现堆积超过5PCS时需用防静电平垫整齐有序的放置。图二十七图二十八图二十九装盘整齐摆放装盘后相互堆叠在台面相互堆叠(正确)(错误)(错误)图三十图三十一图三十二每格摆放2PCS每格摆放2PCS摆放太多,显凌乱深圳市朗特电子有限公司文件编号LT-WI-ENG-172版本号A03PCBA摆放拿取作业指导书生效日期2016-5-28页码5of7（正确）（正确）(错误)图三十三图三十四图三十五每格摆放4PCS平整摆放,PCBA不碰撞摆放太多,相互叠压、碰撞(正确)(正确)(错误)图三十六图三十七图三十八每格摆放3PCS摆放太多,相互叠压、碰撞整齐摆放,不碰撞深圳市朗特电子有限公司文件编号LT-WI-ENG-172版本号A03PCBA摆放拿取作业指导书生效日期2016-5-28页码6of7(正确)(错误)(正确)2.6.生产线正常生产时,流水线上的产品需定格流拉,如图三十九,错误是如图四十。图三十九图四十产品定格流拉流水线上的产品严重堆积(正确)(错误)2.7使用吸塑盒装堆积产品时摆放的高度不可超出40CM,过高摆放以免吸塑盒跌落。图四十一图四十二吸塑盒存放产品高度不可超出40CM吸塑盒存放产品摆放过高（正确）(错误)2.8打胶和刷油后待晾干的产品需平放到防静电平垫上,然后放置到晾干架上（若板上最高器件为LED、LCD,使用平垫放置时只可平放,放置一层,不可叠放）,如图四十三。深圳市朗特电子有限公司文件编号LT-WI-ENG-172版本号A03PCBA摆放拿取作业指导书生效日期2016-5-28页码7of7图四十三图四十四产品平放到防静电平垫及晾干架上产品平放到防静电平垫及晾干架上(正确)（错误）2.9存放在打包区的产品使用吸塑盒包装时摆放不可超过1.2米,中间需用平垫隔开,以免造成歪斜后跌落。图四十五产品使用吸塑盒存放时中间需使...
