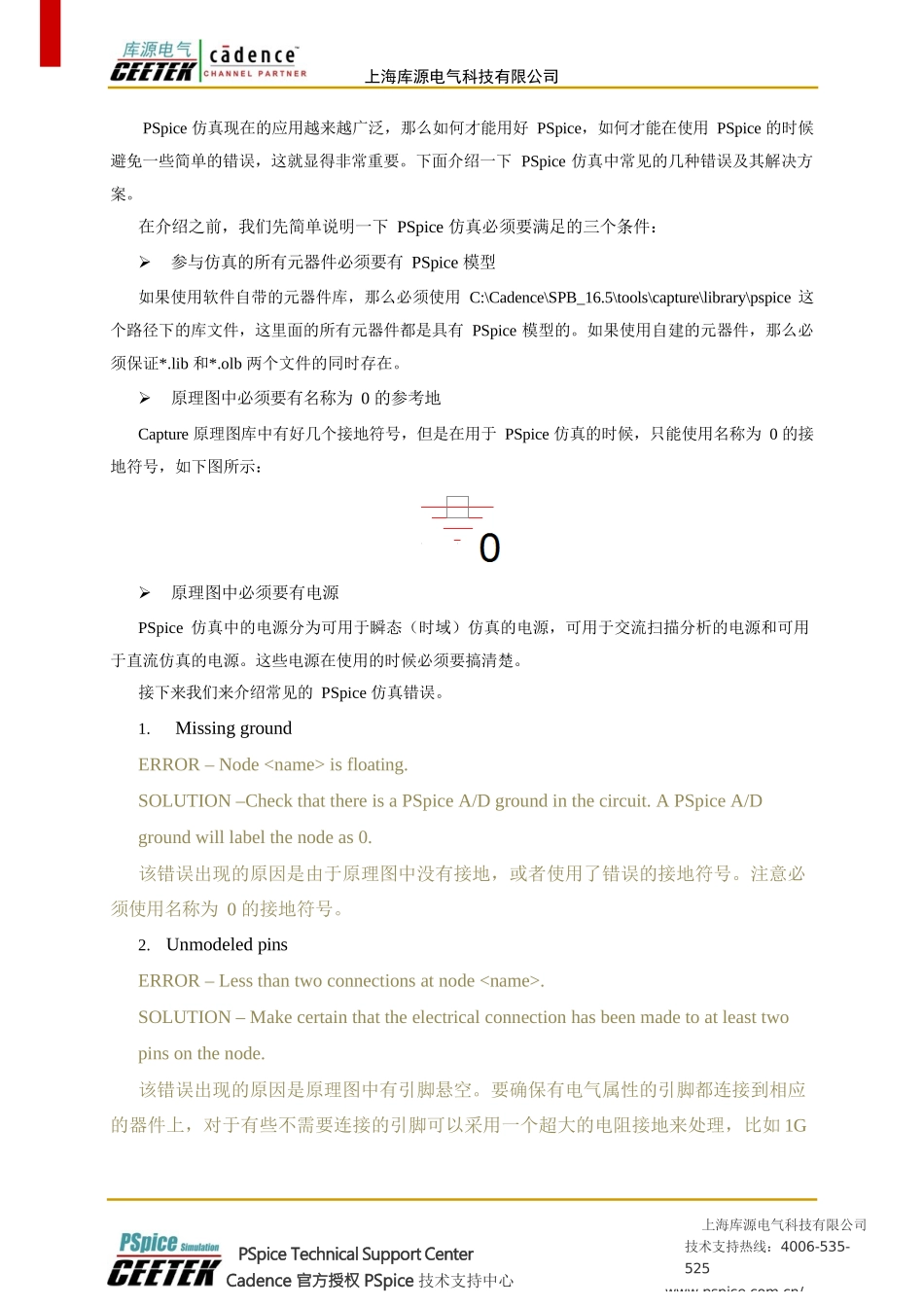

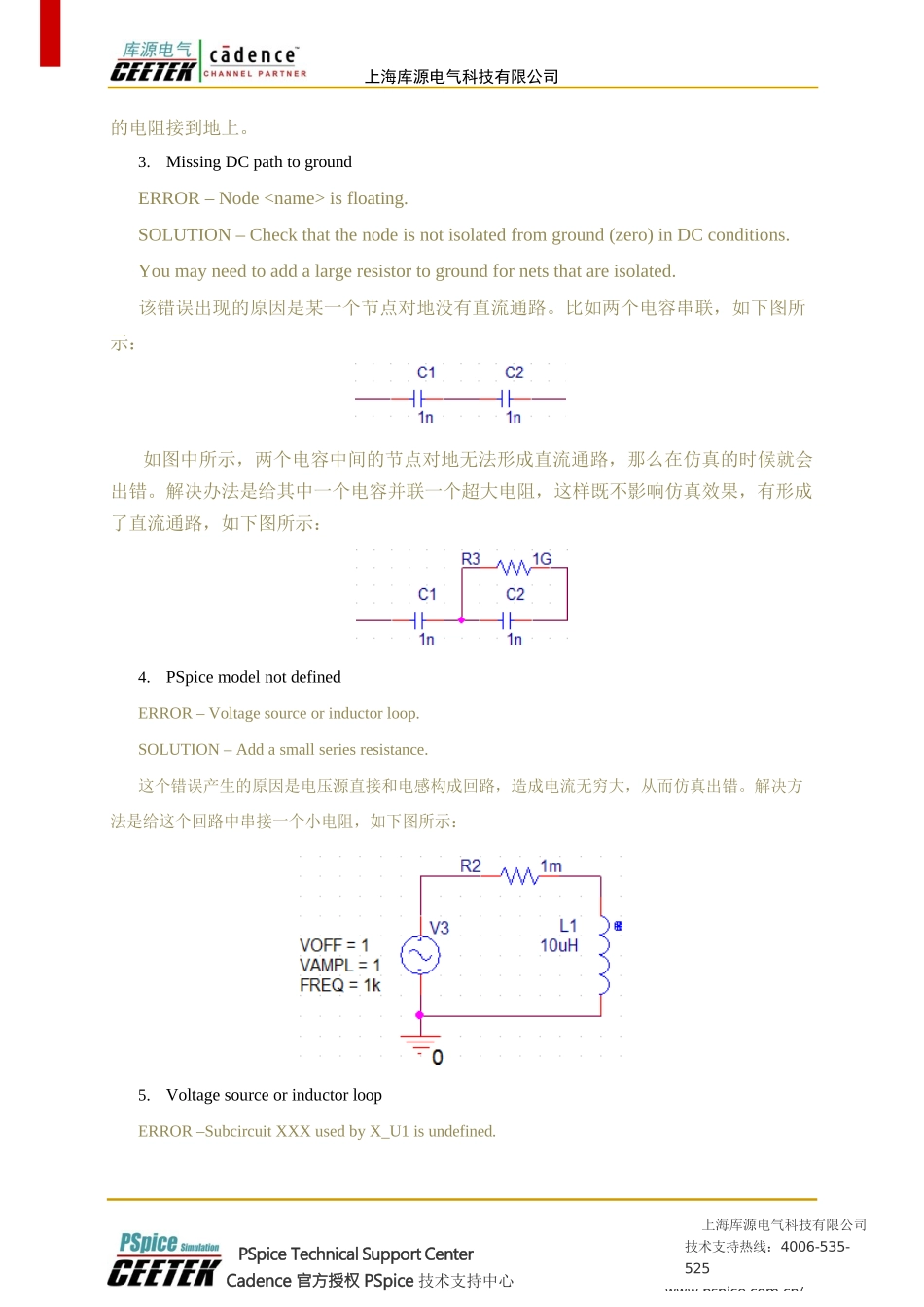

2011-10-12上海库源电气科技有限公司PSpiceTechnicalSupportCenterCadence官方授权PSpice技术支持中心上海库源电气科技有限公司技术支持热线:4006-535-525www.pspice.com.cn/PSpice仿真现在的应用越来越广泛,那么如何才能用好PSpice,如何才能在使用PSpice的时候避免一些简单的错误,这就显得非常重要。下面介绍一下PSpice仿真中常见的几种错误及其解决方案。在介绍之前,我们先简单说明一下PSpice仿真必须要满足的三个条件:参与仿真的所有元器件必须要有PSpice模型如果使用软件自带的元器件库,那么必须使用C:\Cadence\SPB_16.5\tools\capture\library\pspice这个路径下的库文件,这里面的所有元器件都是具有PSpice模型的。如果使用自建的元器件,那么必须保证*.lib和*.olb两个文件的同时存在。原理图中必须要有名称为0的参考地Capture原理图库中有好几个接地符号,但是在用于PSpice仿真的时候,只能使用名称为0的接地符号,如下图所示:原理图中必须要有电源PSpice仿真中的电源分为可用于瞬态(时域)仿真的电源,可用于交流扫描分析的电源和可用于直流仿真的电源。这些电源在使用的时候必须要搞清楚。接下来我们来介绍常见的PSpice仿真错误。1.MissinggroundERROR–Nodeisfloating.SOLUTION–CheckthatthereisaPSpiceA/Dgroundinthecircuit.APSpiceA/Dgroundwilllabelthenodeas0.该错误出现的原因是由于原理图中没有接地,或者使用了错误的接地符号。注意必须使用名称为0的接地符号。2.UnmodeledpinsERROR–Lessthantwoconnectionsatnode.SOLUTION–Makecertainthattheelectricalconnectionhasbeenmadetoatleasttwopinsonthenode.该错误出现的原因是原理图中有引脚悬空。要确保有电气属性的引脚都连接到相应的器件上,对于有些不需要连接的引脚可以采用一个超大的电阻接地来处理,比如1G上海库源电气科技有限公司PSpiceTechnicalSupportCenterCadence官方授权PSpice技术支持中心上海库源电气科技有限公司技术支持热线:4006-535-525www.pspice.com.cn/的电阻接到地上。3.MissingDCpathtogroundERROR–Nodeisfloating.SOLUTION–Checkthatthenodeisnotisolatedfromground(zero)inDCconditions.Youmayneedtoaddalargeresistortogroundfornetsthatareisolated.该错误出现的原因是某一个节点对地没有直流通路。比如两个电容串联,如下图所示:如图中所示,两个电容中间的节点对地无法形成直流通路,那么在仿真的时候就会出错。解决办法是给其中一个电容并联一个超大电阻,这样既不影响仿真效果,有形成了直流通路,如下图所示:4.PSpicemodelnotdefinedERROR–Voltagesourceorinductorloop.SOLUTION–Addasmallseriesresistance.这个错误产生的原因是电压源直接和电感构成回路,造成电流无穷大,从而仿真出错。解决方法是给这个回路中串接一个小电阻,如下图所示:5.VoltagesourceorinductorloopERROR–SubcircuitXXXusedbyX_U1isundefined.上海库源电气科技有限公司PSpiceTechnicalSupportCenterCadence官方授权PSpice技术支持中心上海库源电气科技有限公司技术支持热线:4006-535-525www.pspice.com.cn/SOLUTION–ConfigureXXX.libinlibrarypath.这个错误出现的原因是原理图中所调用的元器件的PSpice模型没有添加到Library路径中。解决方法是在PSpice仿真设置中的ConfigurationFiles界面下的Library进行配置添加。如下图所示:
