泵站工程施工方案(完整版)VIP免费

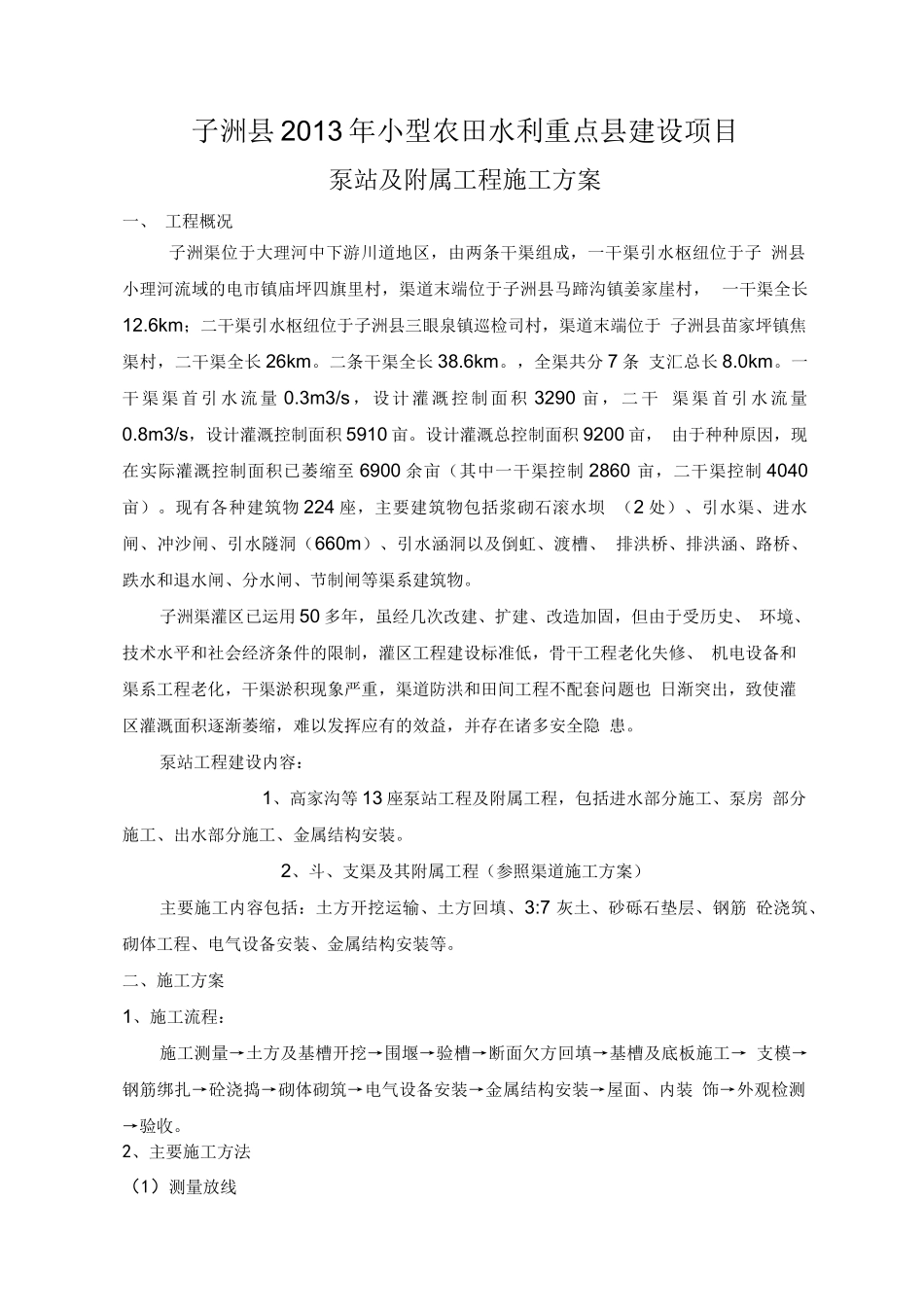

子洲县2013年小型农田水利重点县建设项目泵站及附属工程施工方案子洲县2013年小型农田水利重点县建设项目泵站及附属工程施工方案一、工程概况子洲渠位于大理河中下游川道地区，由两条干渠组成，一干渠引水枢纽位于子洲县小理河流域的电市镇庙坪四旗里村，渠道末端位于子洲县马蹄沟镇姜家崖村，一干渠全长12.6km；二干渠引水枢纽位于子洲县三眼泉镇巡检司村，渠道末端位于子洲县苗家坪镇焦渠村，二干渠全长26km。二条干渠全长38.6km。，全渠共分7条支汇总长8.0km。一干渠渠首引水流量0.3m3/s，设计灌溉控制面积3290亩，二干渠渠首引水流量0.8m3/s，设计灌溉控制面积5910亩。设计灌溉总控制面积9200亩，由于种种原因，现在实际灌溉控制面积已萎缩至6900余亩（其中一干渠控制2860亩，二干渠控制4040亩）。现有各种建筑物224座，主要建筑物包括浆砌石滚水坝（2处）、引水渠、进水闸、冲沙闸、引水隧洞（660m）、引水涵洞以及倒虹、渡槽、排洪桥、排洪涵、路桥、跌水和退水闸、分水闸、节制闸等渠系建筑物。子洲渠灌区已运用50多年，虽经几次改建、扩建、改造加固，但由于受历史、环境、技术水平和社会经济条件的限制，灌区工程建设标准低，骨干工程老化失修、机电设备和渠系工程老化，干渠淤积现象严重，渠道防洪和田间工程不配套问题也日渐突出，致使灌区灌溉面积逐渐萎缩，难以发挥应有的效益，并存在诸多安全隐患。泵站工程建设内容：1、高家沟等13座泵站工程及附属工程，包括进水部分施工、泵房部分施工、出水部分施工、金属结构安装。2、斗、支渠及其附属工程（参照渠道施工方案）主要施工内容包括：土方开挖运输、土方回填、3:7灰土、砂砾石垫层、钢筋砼浇筑、砌体工程、电气设备安装、金属结构安装等。二、施工方案1、施工流程：施工测量→土方及基槽开挖→围堰→验槽→断面欠方回填→基槽及底板施工→支模→钢筋绑扎→砼浇捣→砌体砌筑→电气设备安装→金属结构安装→屋面、内装饰→外观检测→验收。2、主要施工方法（1）测量放线正式施工前，应对使用的仪器进行校对与检验，由计量单位认可后方可投入使用。交接桩应有文字、图示，并办理交接手续，由测量人员复核无误后，方可进行放测，并提前做好内业计算和准备工作。水准点交接后应进行复测，测定的结果应满足施工规范的要求。作好控制点及水准点的保护工作，并定期进行复测。本工程按给定桩号施放边桩后，再按施工图纸所注尺寸定出泵站中轴线及墙轴线形成十字线，以确定泵站尺寸位置，并做好控制桩。（2）降水为确保施工正常工作，防止塌方和地基承载力的下降，必须提前做好降水工作。铺设临时管线，抽水排至临时管线，向外排水。基坑内排水采用边缘设30cm×30cm排水沟，水窝子降水，潜水泵向外抽水的办法。（3）土方开挖及支撑基坑开挖采用人机结合，当机械无法直接挖土时，采用人工挖土，吊车调运的方法。坑底禁止扰动，应尽量保持原状土。在接近坑底标高时注意及时测量高程，避免超挖。如发生超挖、浸泡、扰动时应挖除松软部分再还填石料并夯实。土方开挖以反铲挖掘机作为主要施工机械，采用8T自卸汽车装运土方；尽快提供基础工程施工作业面，满足建筑物施工计划的要求，同时土方施工必须遵循土方挖填平衡调配的原则，充分利用符合设计要求的土料进行土方回填，尽量减少土方二次转运量。根据本工程现场条件，工程施工特点，节点工期要求等条件，拟采取分期分段进行土方工程施工的程序。（4）垫层施工地基检验合格后填筑垫层。垫层的位置、尺寸、材料级配、含泥量等符合规定；铺筑时，滤料处于湿润状态，以免颗粒分离，并防止杂物或不同规格的料物混入；相邻层面拍打平整，保证层次清楚，互不混杂；每层厚度不小于设计厚度的85%；分段铺筑时，将接头处各层铺成阶梯状，防止层间错位、间断、混杂。（5）浆砌石工程a.浆砌块石：石料必须选有质地坚硬、不易风化、没有裂缝且大致方正的岩石，不允许使用薄片状石料。石料湿抗压强度应大于40MPa，软化系数应大于0.7，密度不小于2.65t/m3。块石边长不小于20cm。b.浆砌石坝体内砂浆标号为M7.5，表面细料石用M10高强水泥砂浆勾缝。c.砌筑砂浆的配合比必须按设计标号进行试验确定，...
