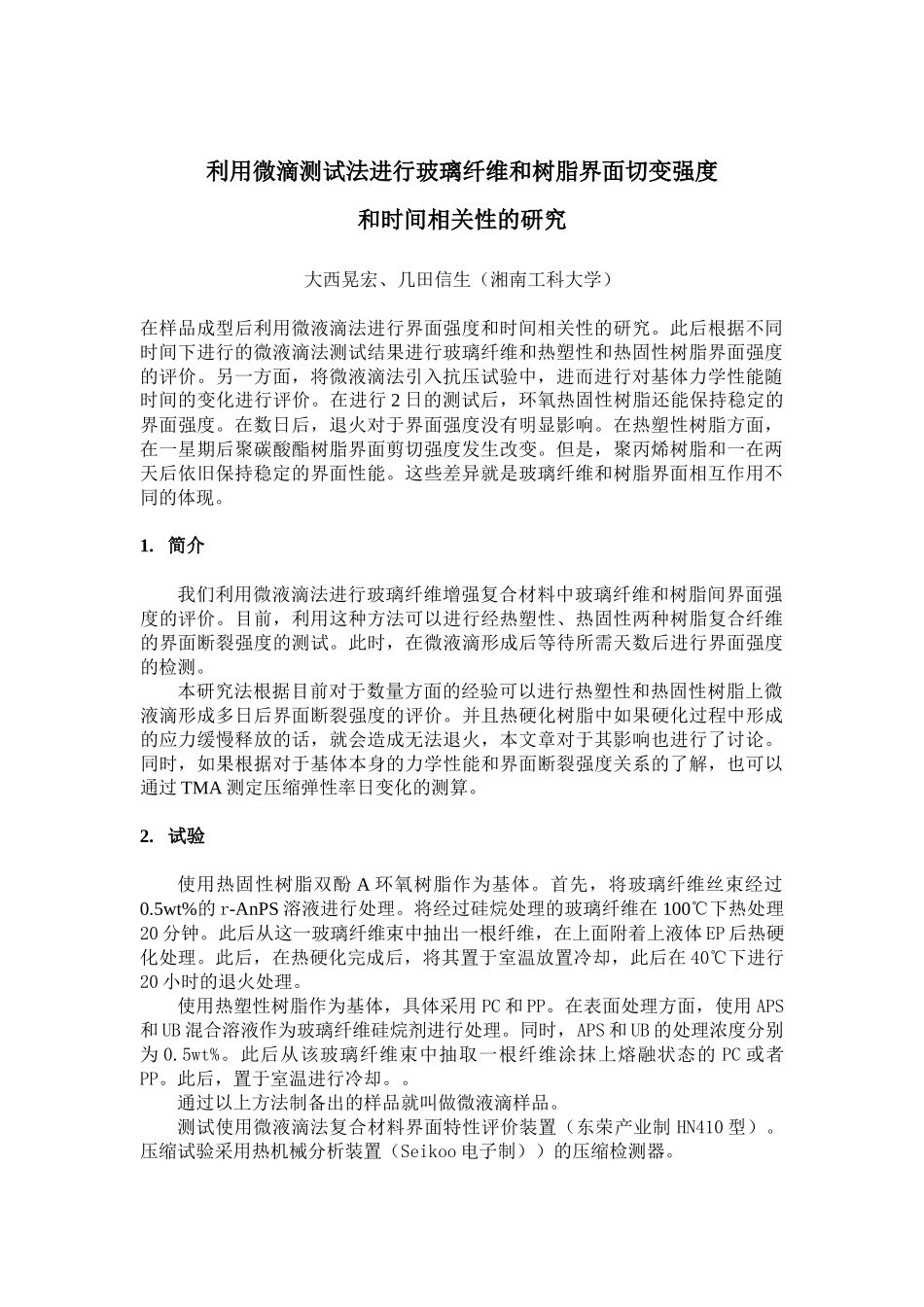

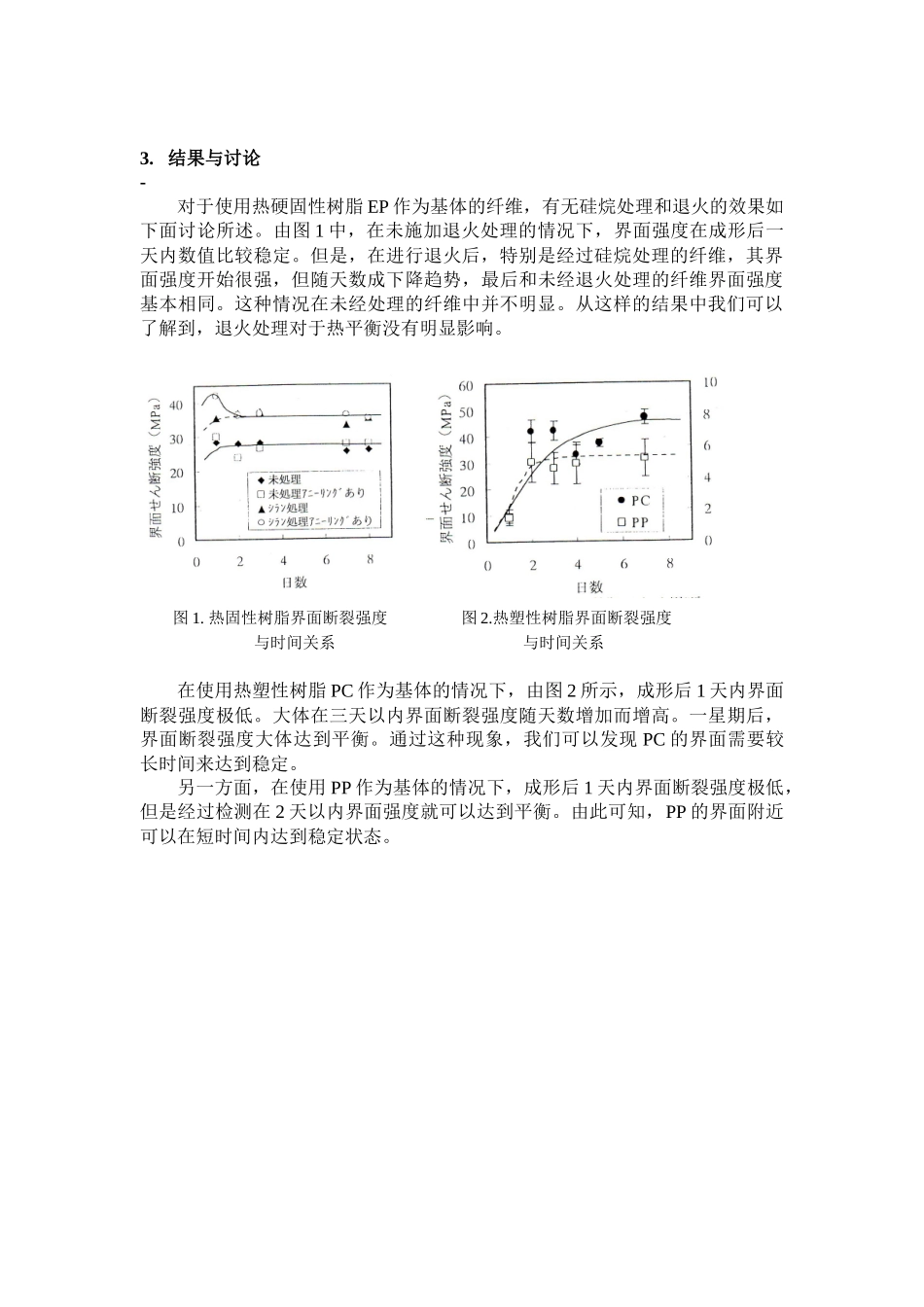

利用微滴测试法进行玻璃纤维和树脂界面切变强度和时间相关性的研究大西晃宏、几田信生（湘南工科大学）在样品成型后利用微液滴法进行界面强度和时间相关性的研究。此后根据不同时间下进行的微液滴法测试结果进行玻璃纤维和热塑性和热固性树脂界面强度的评价。另一方面，将微液滴法引入抗压试验中，进而进行对基体力学性能随时间的变化进行评价。在进行 2 日的测试后，环氧热固性树脂还能保持稳定的界面强度。在数日后，退火对于界面强度没有明显影响。在热塑性树脂方面，在一星期后聚碳酸酯树脂界面剪切强度发生改变。但是，聚丙烯树脂和一在两天后依旧保持稳定的界面性能。这些差异就是玻璃纤维和树脂界面相互作用不同的体现。1. 简介我们利用微液滴法进行玻璃纤维增强复合材料中玻璃纤维和树脂间界面强度的评价。目前，利用这种方法可以进行经热塑性、热固性两种树脂复合纤维的界面断裂强度的测试。此时，在微液滴形成后等待所需天数后进行界面强度的检测。本研究法根据目前对于数量方面的经验可以进行热塑性和热固性树脂上微液滴形成多日后界面断裂强度的评价。并且热硬化树脂中如果硬化过程中形成的应力缓慢释放的话，就会造成无法退火，本文章对于其影响也进行了讨论。同时，如果根据对于基体本身的力学性能和界面断裂强度关系的了解，也可以通过 TMA 测定压缩弹性率日变化的测算。2. 试验使用热固性树脂双酚 A 环氧树脂作为基体。首先，将玻璃纤维丝束经过0.5wt%的 r-AnPS 溶液进行处理。将经过硅烷处理的玻璃纤维在 100℃下热处理20 分钟。此后从这一玻璃纤维束中抽出一根纤维，在上面附着上液体 EP 后热硬化处理。此后，在热硬化完成后，将其置于室温放置冷却，此后在 40℃下进行20 小时的退火处理。使用热塑性树脂作为基体，具体采用 PC 和 PP。在表面处理方面，使用 APS和 UB 混合溶液作为玻璃纤维硅烷剂进行处理。同时，APS 和 UB 的处理浓度分别为 0.5wt%。此后从该玻璃纤维束中抽取一根纤维涂抹上熔融状态的 PC 或者PP。此后，置于室温进行冷却。。通过以上方法制备出的样品就叫做微液滴样品。测试使用微液滴法复合材料界面特性评价装置（东荣产业制 HN410 型）。压缩试验采用热机械分析装置（Seikoo 电子制））的压缩检测器。3. 结果与讨论-对于使用热硬固性树脂 EP 作为基体的纤维，有无硅烷处理和退火的效果如下面讨论所述。由图 1 中，在未施加退火处理的情况下，界面强度在成形后一天内数值...
