单层钢结构厂房吊装方案

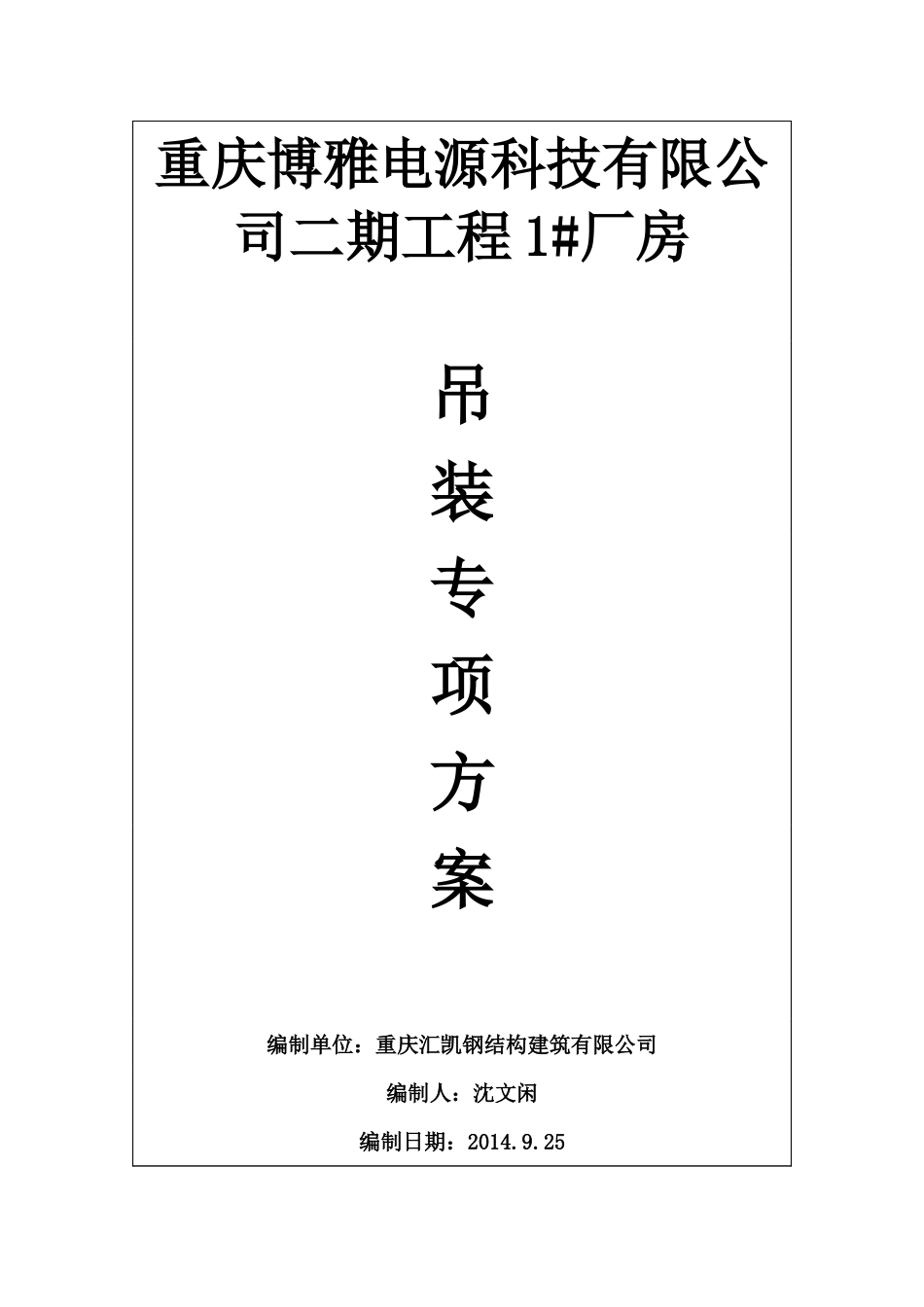

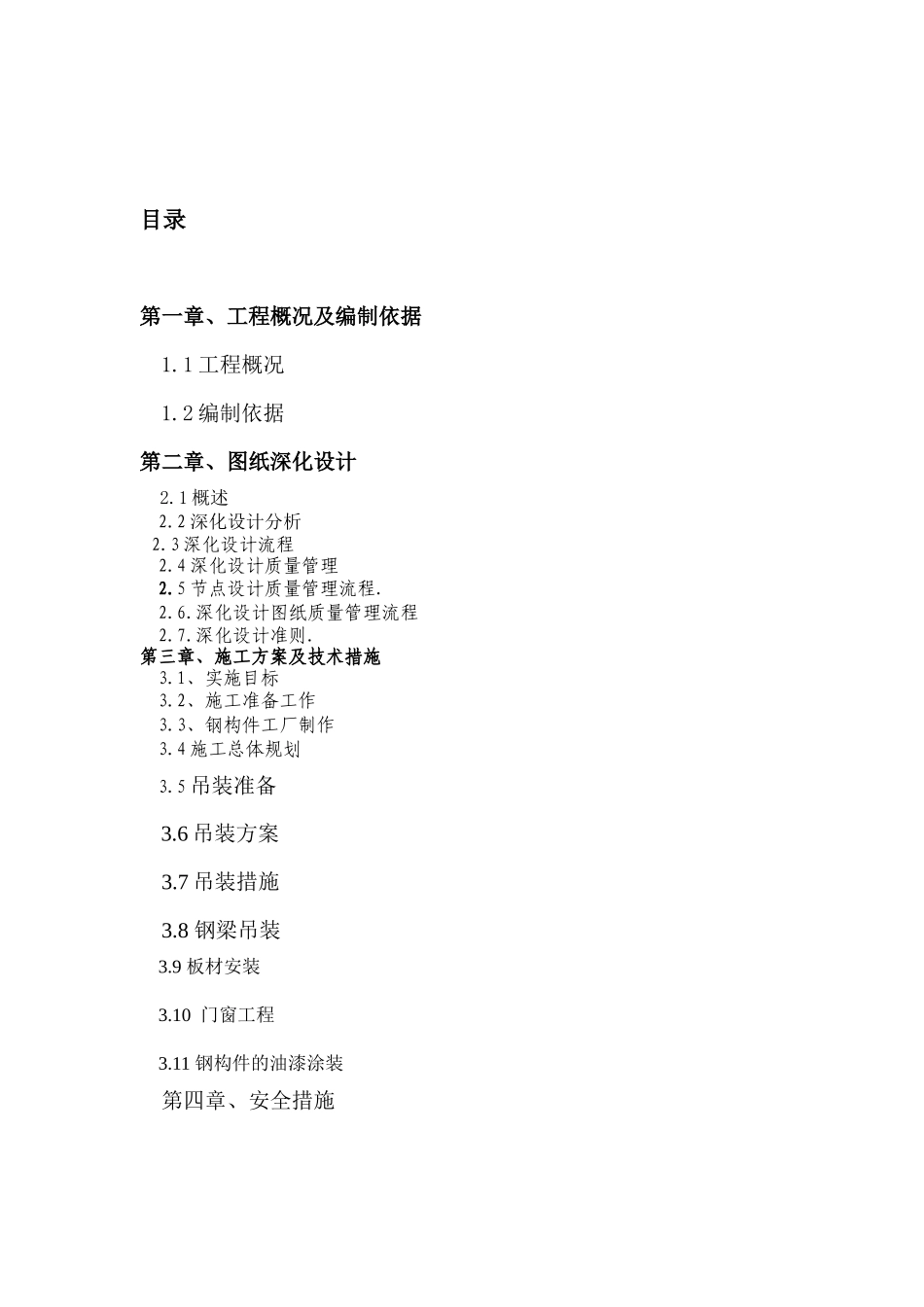

重庆博雅电源科技有限公司二期工程 1#厂房吊装专项方案编制单位：重庆汇凯钢结构建筑有限公司编制人：沈文闲编制日期：2014.9.25 目录第一章、工程概况及编制依据1.1 工程概况1.2 编制依据第二章、图纸深化设计 2.1 概述2.2 深化设计分析 2.3 深化设计流程2.4 深化设计质量管理2.5 节点设计质量管理流程.2.6.深化设计图纸质量管理流程2.7.深化设计准则.第三章、施工方案及技术措施 3.1、实施目标3.2、施工准备工作3.3、钢构件工厂制作3.4 施工总体规划3.5 吊装准备3.6 吊装方案3.7 吊装措施3.8 钢梁吊装3.9 板材安装3.10 门窗工程3.11 钢构件的油漆涂装第四章、安全措施一、工程概况1．工程名称：綦江永和工业有限公司新建厂区二期一号厂房工程2．工程地点：重庆市綦江区桥河工业园区3．工程简介：本工程为单层钢结构工业建筑，钢柱、主梁均采用 H 型钢；墙面屋面均采用双层钢板加保温棉；基础为框架柱基础，与柱连接为地锚螺栓连接。厂房全长长为 108 米，宽为 60 米，檐口高度为 10.8m；人字形坡屋面，排水坡度为 1:20。二、编制依据(一)本钢结构工程制作应遵循下列施工规范:1. 《钢结构工程施工质量验收规范》(GB 50205-2001)2. 《建筑钢结构焊接规程》(JGJ 81-2002)(二)本钢结构工程材料应遵循下列材料规范:1. 《碳素结构钢》(GB/T 700-2006)2. 《低合金高强度结构钢》(GB/T 1591-2008)3. 《热轧等边角钢尺寸,外形,重量及允许偏差》(GB/T 9787-1988)4. 《熔化焊用钢丝》(GB／T 14957-1994)5. 《碳素钢埋弧焊用焊剂》（GB/T 5293-1999）6. 《埋弧焊用低合金钢焊丝和焊剂》（GB/T 12470-2003）7. 《碳钢焊条》(GB/T 5117-1995)8. 《低合金钢焊条》(GB/T 5118-1995)9. 《六角头螺栓 C 级》(GB/T 5780-2000)10. 《六角头螺栓》(GB/T 5780-2000)11. 《钢结构用高强度大六角头螺栓》（GB/T 1228-2006）12. 《钢结构用高强度大六角头螺母》（GB/T 1229-2006）13. 《钢结构用高强度垫圈》（GB/T 1230-2006）14. 《钢结构用高强度大六角头、螺栓、螺母、垫圈技术条件》（GB/T 1231-2006）第二章、图纸深化设计 2.1 概述 本工程钢梁主材采用 Q345B 钢材，钢柱及钢梁主要为 H 型钢梁，支撑等次构件为主要圆管，所以工厂焊接工作量较大且对焊接要求较高。因此，本工程钢结构的深化设计的核心任务是在充分理解原设计意图、符合相关规范标准及保证结构安全的前提下，结合具体的制作加...
