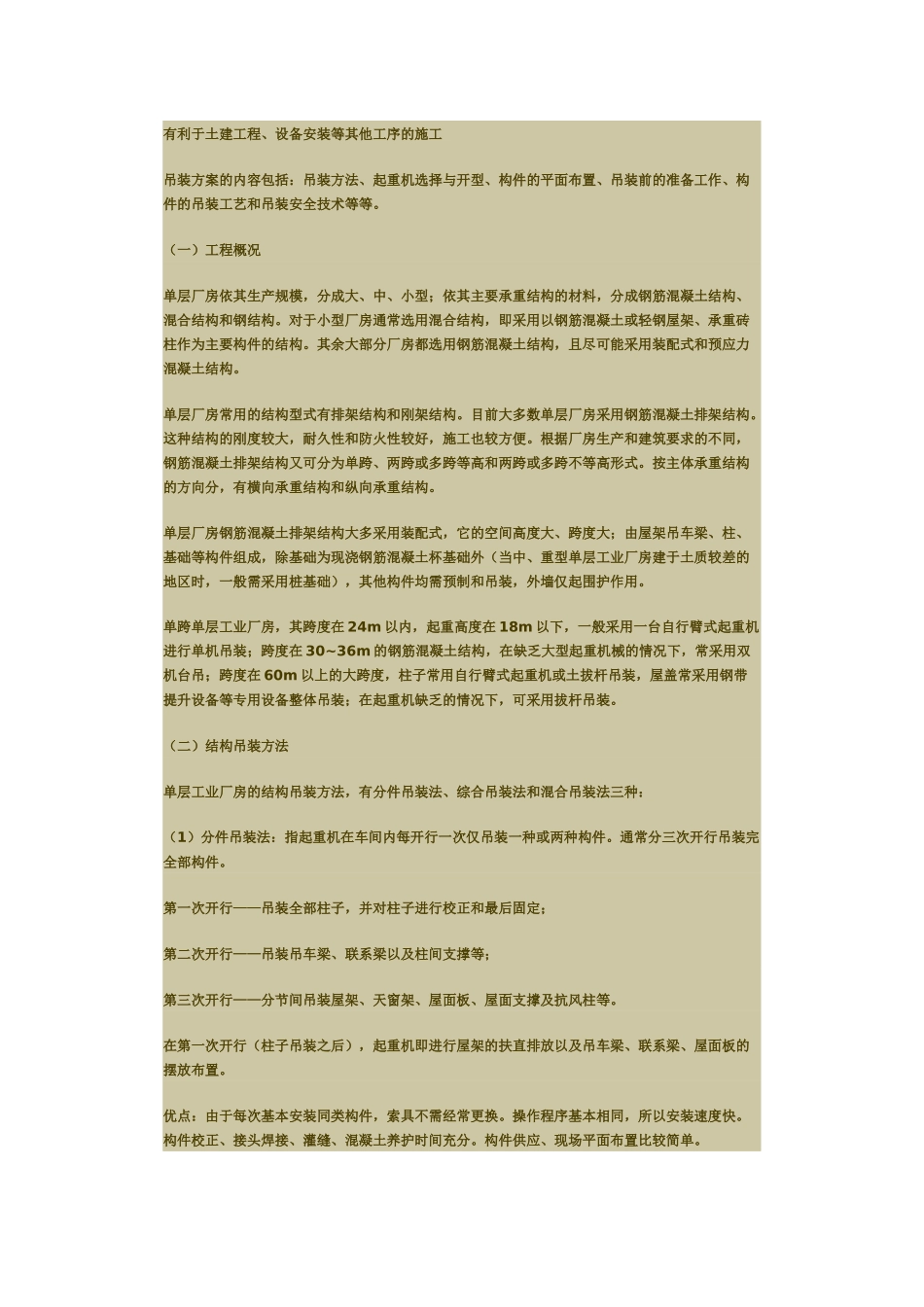

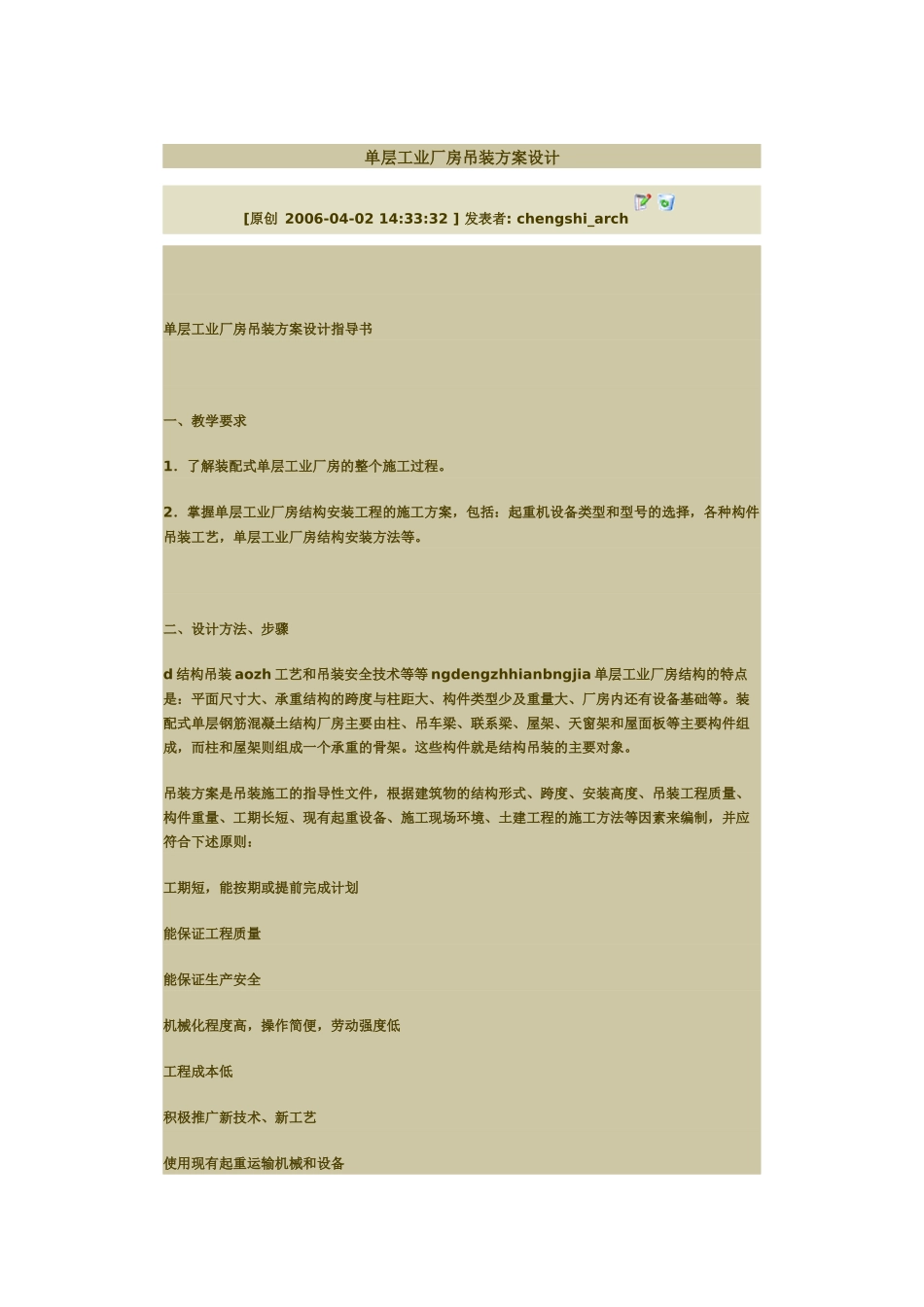

单层工业厂房吊装方案设计[原创 2006-04-02 14:33:32 ] 发表者: chengshi_arch 单层工业厂房吊装方案设计指导书 一、教学要求1．了解装配式单层工业厂房的整个施工过程。2．掌握单层工业厂房结构安装工程的施工方案，包括：起重机设备类型和型号的选择，各种构件吊装工艺，单层工业厂房结构安装方法等。 二、设计方法、步骤d 结构吊装 aozh 工艺和吊装安全技术等等 ngdengzhhianbngjia 单层工业厂房结构的特点是：平面尺寸大、承重结构的跨度与柱距大、构件类型少及重量大、厂房内还有设备基础等。装配式单层钢筋混凝土结构厂房主要由柱、吊车梁、联系梁、屋架、天窗架和屋面板等主要构件组成，而柱和屋架则组成一个承重的骨架。这些构件就是结构吊装的主要对象。吊装方案是吊装施工的指导性文件，根据建筑物的结构形式、跨度、安装高度、吊装工程质量、构件重量、工期长短、现有起重设备、施工现场环境、土建工程的施工方法等因素来编制，并应符合下述原则：工期短，能按期或提前完成计划能保证工程质量能保证生产安全机械化程度高，操作简便，劳动强度低工程成本低积极推广新技术、新工艺使用现有起重运输机械和设备有利于土建工程、设备安装等其他工序的施工吊装方案的内容包括：吊装方法、起重机选择与开型、构件的平面布置、吊装前的准备工作、构件的吊装工艺和吊装安全技术等等。（一）工程概况单层厂房依其生产规模，分成大、中、小型；依其主要承重结构的材料，分成钢筋混凝土结构、混合结构和钢结构。对于小型厂房通常选用混合结构，即采用以钢筋混凝土或轻钢屋架、承重砖柱作为主要构件的结构。其余大部分厂房都选用钢筋混凝土结构，且尽可能采用装配式和预应力混凝土结构。单层厂房常用的结构型式有排架结构和刚架结构。目前大多数单层厂房采用钢筋混凝土排架结构。这种结构的刚度较大，耐久性和防火性较好，施工也较方便。根据厂房生产和建筑要求的不同，钢筋混凝土排架结构又可分为单跨、两跨或多跨等高和两跨或多跨不等高形式。按主体承重结构的方向分，有横向承重结构和纵向承重结构。单层厂房钢筋混凝土排架结构大多采用装配式，它的空间高度大、跨度大；由屋架吊车梁、柱、基础等构件组成，除基础为现浇钢筋混凝土杯基础外（当中、重型单层工业厂房建于土质较差的地区时，一般需采用桩基础），其他构件均需预制和吊装，外墙仅起围护作用。单跨单层工业厂房，其跨度在 24m 以内，起重高度在 18m 以下，一般采用一...
