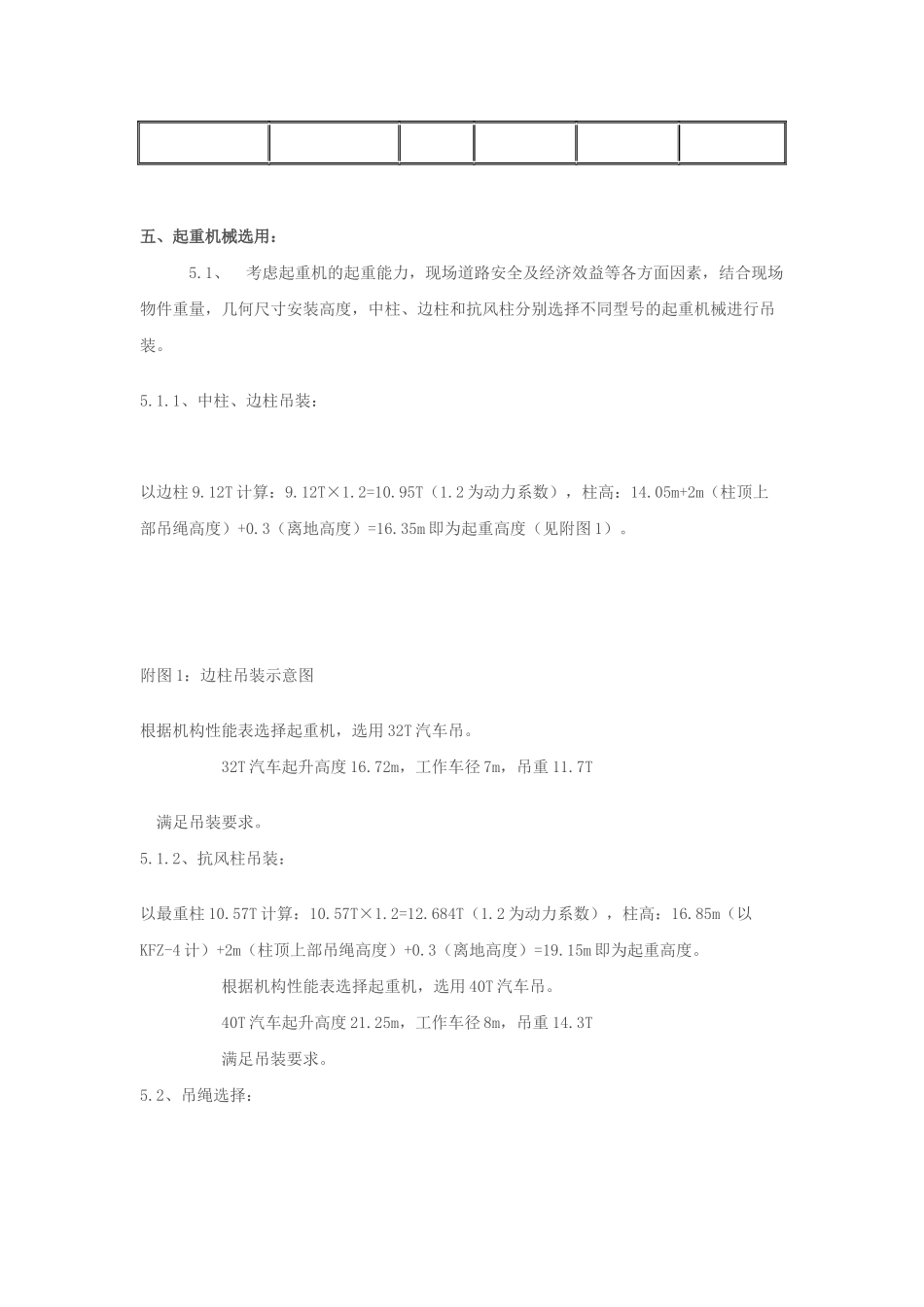

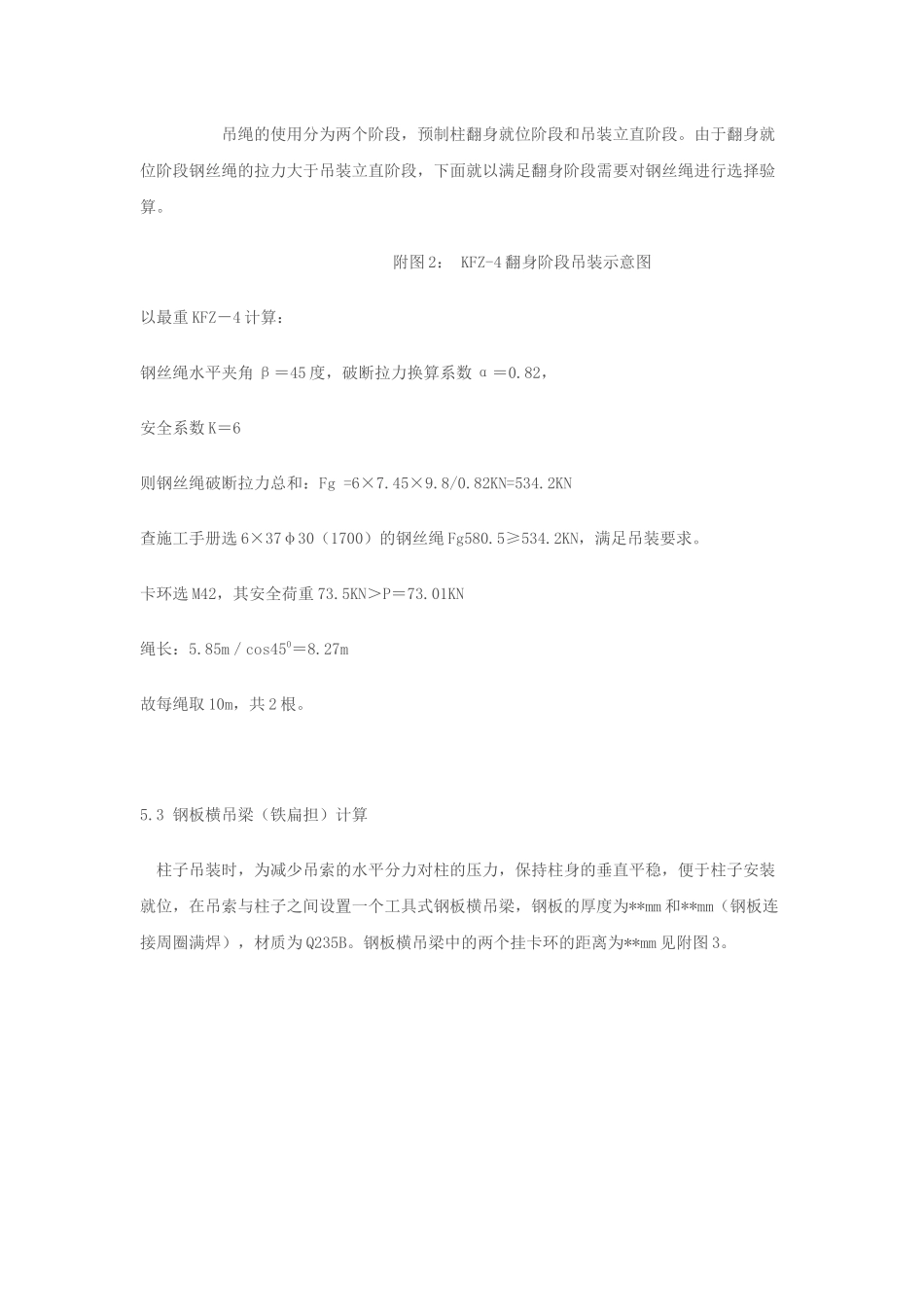

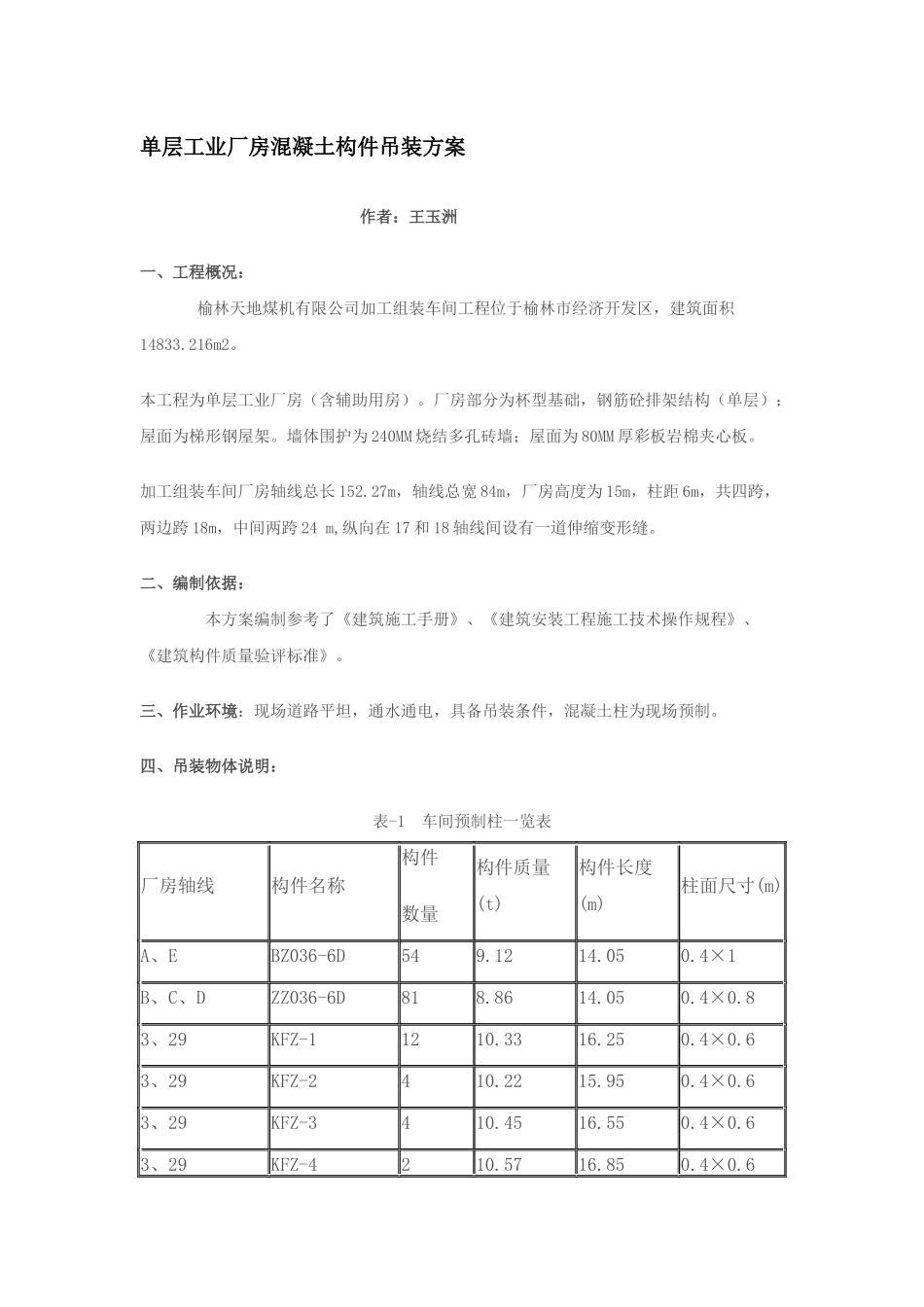

单层工业厂房混凝土构件吊装方案 作者:王玉洲一、工程概况: 榆林天地煤机有限公司加工组装车间工程位于榆林市经济开发区,建筑面积14833.216m2。本工程为单层工业厂房(含辅助用房)。厂房部分为杯型基础,钢筋砼排架结构(单层);屋面为梯形钢屋架。墙体围护为 240MM 烧结多孔砖墙;屋面为 80MM 厚彩板岩棉夹心板。加工组装车间厂房轴线总长 152.27m,轴线总宽 84m,厂房高度为 15m,柱距 6m,共四跨,两边跨 18m,中间两跨 24 m,纵向在 17 和 18 轴线间设有一道伸缩变形缝。二、编制依据: 本方案编制参考了《建筑施工手册》、《建筑安装工程施工技术操作规程》、《建筑构件质量验评标准》。三、作业环境:现场道路平坦,通水通电,具备吊装条件,混凝土柱为现场预制。四、吊装物体说明:表-1 车间预制柱一览表厂房轴线构件名称构件数量构件质量(t)构件长度(m)柱面尺寸(m)A、EBZ036-6D549.1214.050.4×1B、C、DZZ036-6D818.8614.050.4×0.83、29KFZ-11210.3316.250.4×0.63、29KFZ-2410.2215.950.4×0.63、29KFZ-3410.4516.550.4×0.63、29KFZ-4210.5716.850.4×0.6五、起重机械选用: 5.1、 考虑起重机的起重能力,现场道路安全及经济效益等各方面因素,结合现场物件重量,几何尺寸安装高度,中柱、边柱和抗风柱分别选择不同型号的起重机械进行吊装。5.1.1、中柱、边柱吊装:以边柱 9.12T 计算:9.12T×1.2=10.95T(1.2 为动力系数),柱高:14.05m+2m(柱顶上部吊绳高度)+0.3(离地高度)=16.35m 即为起重高度(见附图 1)。 附图 1:边柱吊装示意图根据机构性能表选择起重机,选用 32T 汽车吊。 32T 汽车起升高度 16.72m,工作车径 7m,吊重 11.7T 满足吊装要求。5.1.2、抗风柱吊装:以最重柱 10.57T 计算:10.57T×1.2=12.684T(1.2 为动力系数),柱高:16.85m(以KFZ-4 计)+2m(柱顶上部吊绳高度)+0.3(离地高度)=19.15m 即为起重高度。 根据机构性能表选择起重机,选用 40T 汽车吊。 40T 汽车起升高度 21.25m,工作车径 8m,吊重 14.3T 满足吊装要求。5.2、吊绳选择: 吊绳的使用分为两个阶段,预制柱翻身就位阶段和吊装立直阶段。由于翻身就位阶段钢丝绳的拉力大于吊装立直阶段,下面就以满足翻身阶段需要对钢丝绳进行选择验算。 附图 2: KFZ-4 翻身阶段吊装示意图以最重 KFZ-4 计算:钢丝绳水平夹角 β=45 度,破断拉力换算系数 α=0.82,安全系数 K=6则钢丝...
