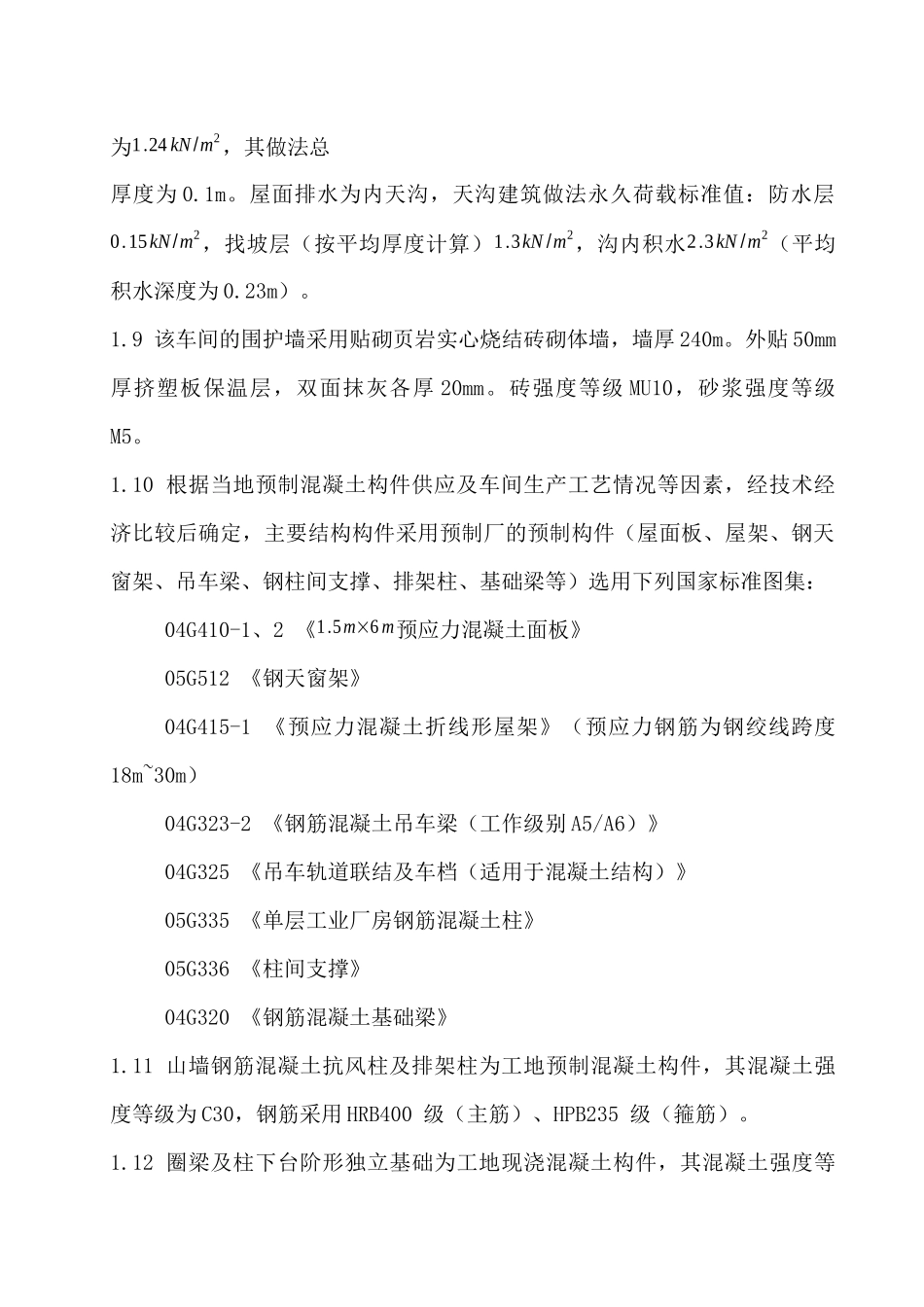

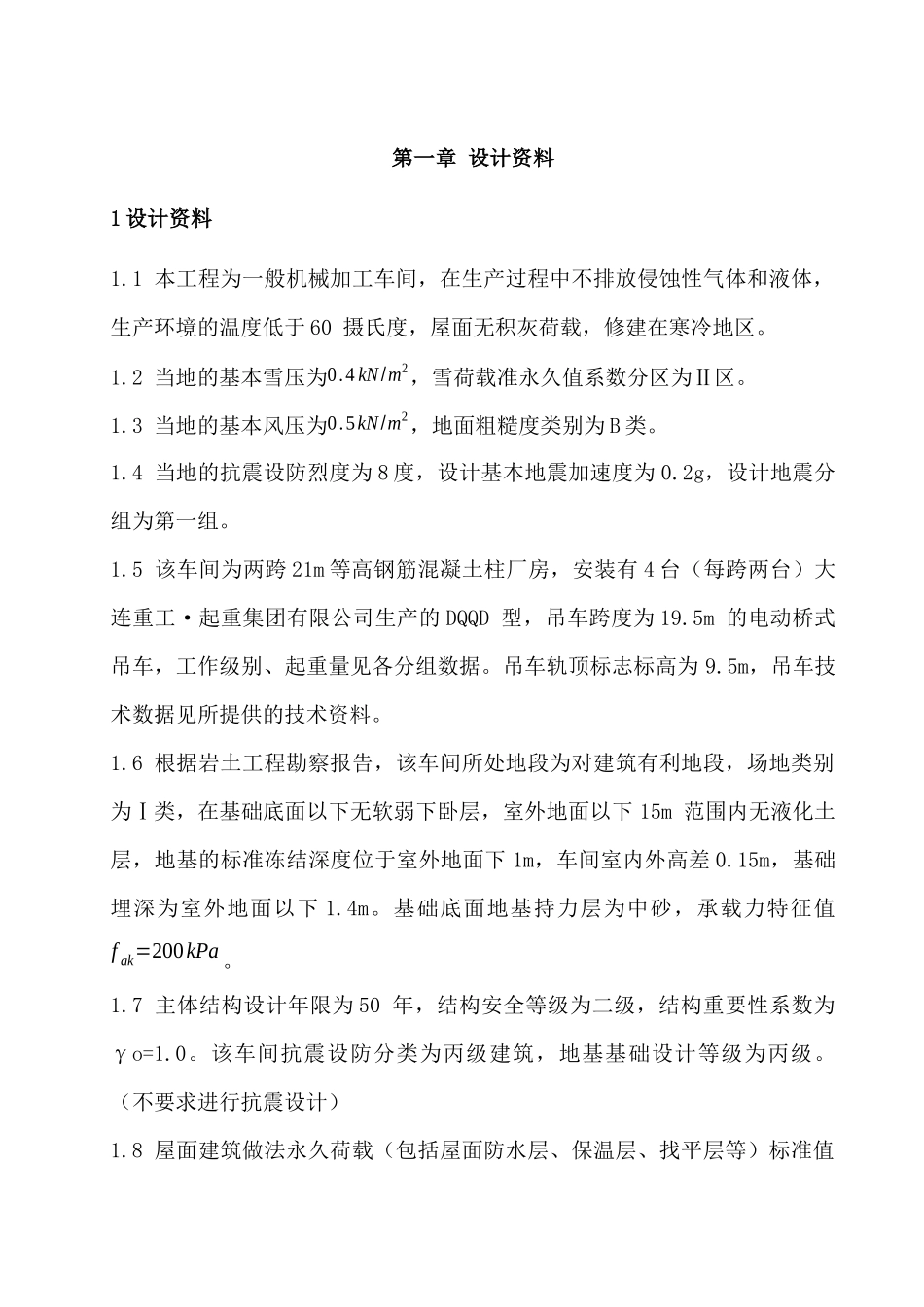

第一章 设计资料1 设计资料1.1 本工程为一般机械加工车间，在生产过程中不排放侵蚀性气体和液体，生产环境的温度低于 60 摄氏度，屋面无积灰荷载，修建在寒冷地区。1.2 当地的基本雪压为0.4 kN/m2，雪荷载准永久值系数分区为Ⅱ区。1.3 当地的基本风压为0.5kN/m2，地面粗糙度类别为 B 类。1.4 当地的抗震设防烈度为 8 度，设计基本地震加速度为 0.2g，设计地震分组为第一组。1.5 该车间为两跨 21m 等高钢筋混凝土柱厂房，安装有 4 台（每跨两台）大连重工·起重集团有限公司生产的 DQQD 型，吊车跨度为 19.5m 的电动桥式吊车，工作级别、起重量见各分组数据。吊车轨顶标志标高为 9.5m，吊车技术数据见所提供的技术资料。1.6 根据岩土工程勘察报告，该车间所处地段为对建筑有利地段，场地类别为Ⅰ类，在基础底面以下无软弱下卧层，室外地面以下 15m 范围内无液化土层，地基的标准冻结深度位于室外地面下 1m，车间室内外高差 0.15m，基础埋深为室外地面以下 1.4m。基础底面地基持力层为中砂，承载力特征值f ak=200kPa。1.7 主体结构设计年限为 50 年，结构安全等级为二级，结构重要性系数为γo=1.0。该车间抗震设防分类为丙级建筑，地基基础设计等级为丙级。（不要求进行抗震设计）1.8 屋面建筑做法永久荷载（包括屋面防水层、保温层、找平层等）标准值为1.24 kN/m2，其做法总厚度为 0.1m。屋面排水为内天沟，天沟建筑做法永久荷载标准值：防水层0.15kN/m2，找坡层（按平均厚度计算）1.3kN /m2，沟内积水2.3kN /m2（平均积水深度为 0.23m）。1.9 该车间的围护墙采用贴砌页岩实心烧结砖砌体墙，墙厚 240m。外贴 50mm 厚挤塑板保温层，双面抹灰各厚 20mm。砖强度等级 MU10，砂浆强度等级M5。1.10 根据当地预制混凝土构件供应及车间生产工艺情况等因素，经技术经济比较后确定，主要结构构件采用预制厂的预制构件（屋面板、屋架、钢天窗架、吊车梁、钢柱间支撑、排架柱、基础梁等）选用下列国家标准图集：04G410-1、2 《1.5m×6 m预应力混凝土面板》05G512 《钢天窗架》04G415-1 《预应力混凝土折线形屋架》（预应力钢筋为钢绞线跨度18m~30m）04G323-2 《钢筋混凝土吊车梁（工作级别 A5/A6）》04G325 《吊车轨道联结及车档（适用于混凝土结构）》05G335 《单层工业厂房钢筋混凝土柱》05G336 《柱间支撑》04G320 《钢筋混凝土基础梁》1.11 山墙钢筋混凝土抗风柱及排架柱为工地预制混凝土构件，...
