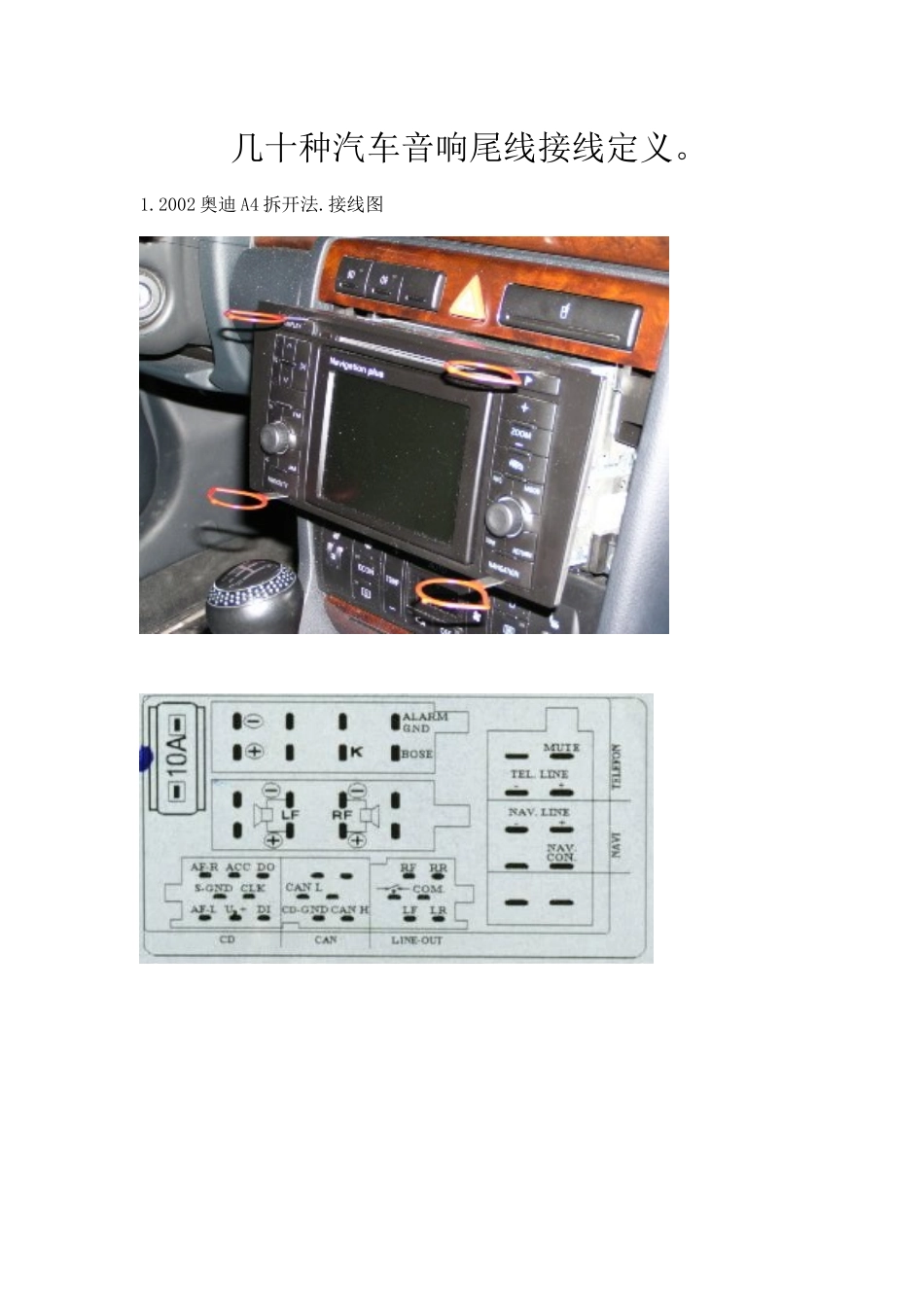

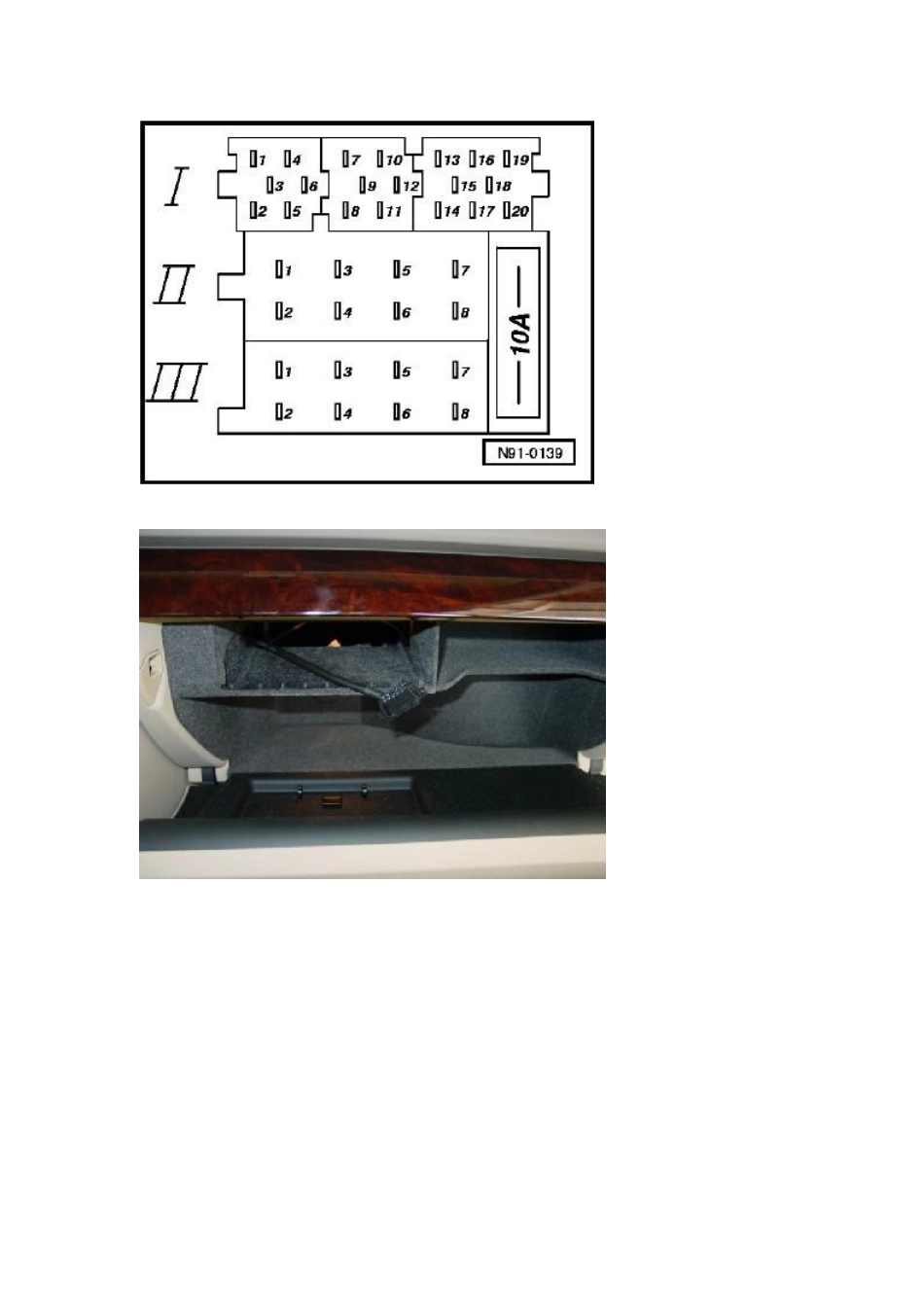

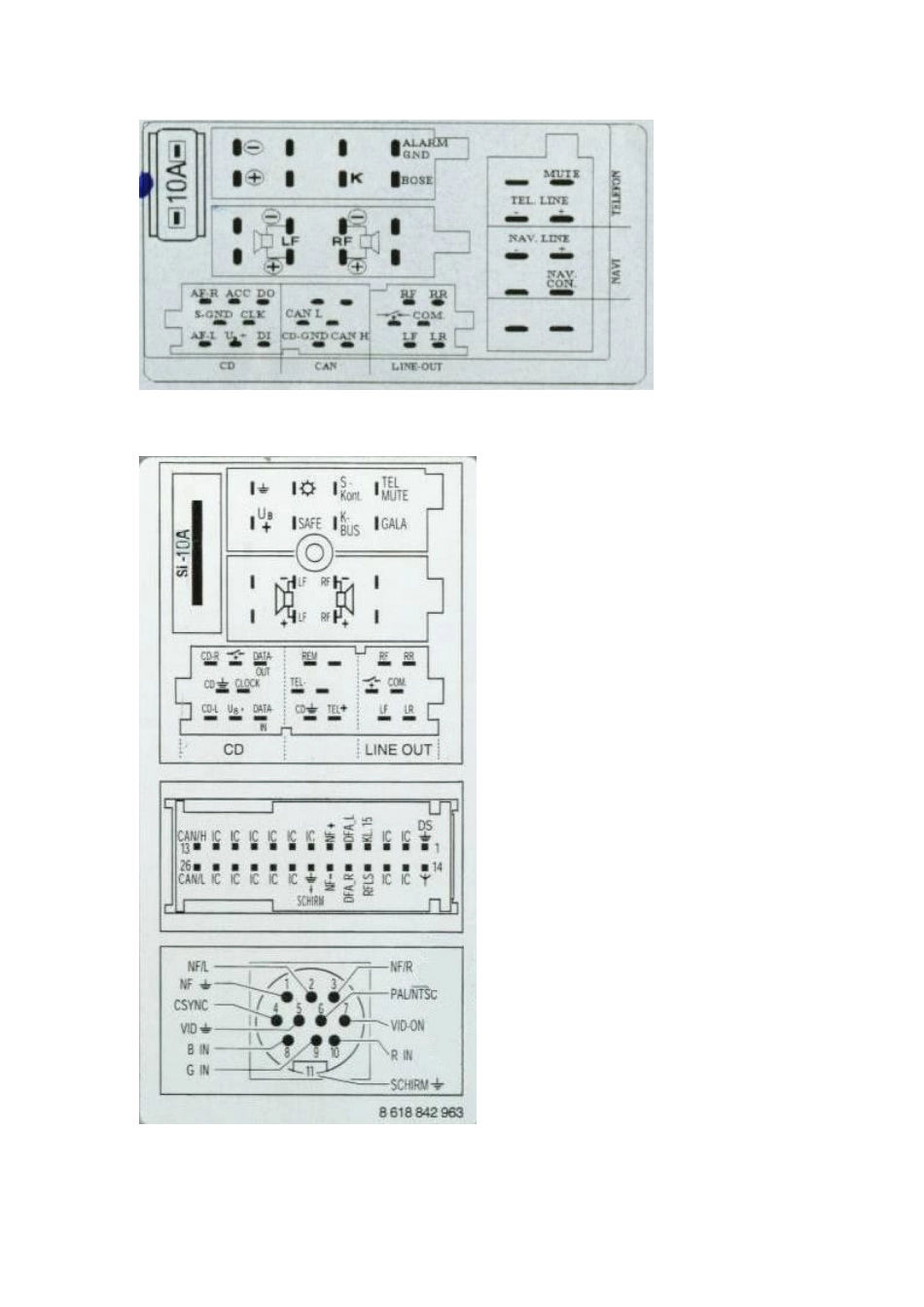

几十种汽车音响尾线接线定义。1.2002 奥迪 A4 拆开法.接线图2.本田 2.4CD 接口图1:MAIN GND 主机电源地2:N.C.空脚3:FL SP-前左声道负4:FR SP-前右声道负5:RL SP-后左声道负6:RR SP-后右声道负7:N.C.空脚8:NAVI R+导航10:NAVI GND 导航地11:+B 电源+12V12:ILLUMI 背景灯电源13:FL SP+前左声道正14:FR SP+前右声道正15:RL SP+后左声道正16:RR SP+后右声道正17:NAVI SHIELD 导航遮蔽18:REMOTE CONTROL 外部设备遥控开机信号19:ACC 启动打火线20:TUNER +B 调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 — — 未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 — — 未使用15 — — 未使用16 — — 未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 — — 未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 — — 未使用 4.丰田海蛳5.歌乐 CD 接口歌乐碟箱接口资料Clarion、ADDZEST 13 针的圆形端子接口资料:此主题相关图片如下:脚位-----功能1-----SI/SO 通迅数据输入/输出 2-----SCK 通迅时钟 3-----RELAY CONTROL+继电器控制4-----SRQ 通迅请求5-----REMOTE POWER 主机输出控制外部 C-BUS 的+B 电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B 电源 11-----ACCS-CONTROL 12-----GND 电源地13-----REMOTE OUT 控制信号输出 6.凌志 ES3007.中道 CD 接口中道 Nakamichi 碟箱控制接口资料MD-45Z (MD 主机)MF-41 (4 碟 CD 碟箱)此主题相关图片如下:引脚----- 功能 1----- ACC Control 2----- BATT +12V 3----- Digital GND 4----- DSPSEL 5----- Signal R 6----- CD-Reset 7----- Analog GND 8----- Mute CD 9----- Signal L 10----- TXD 11----- RXD 12-----...
