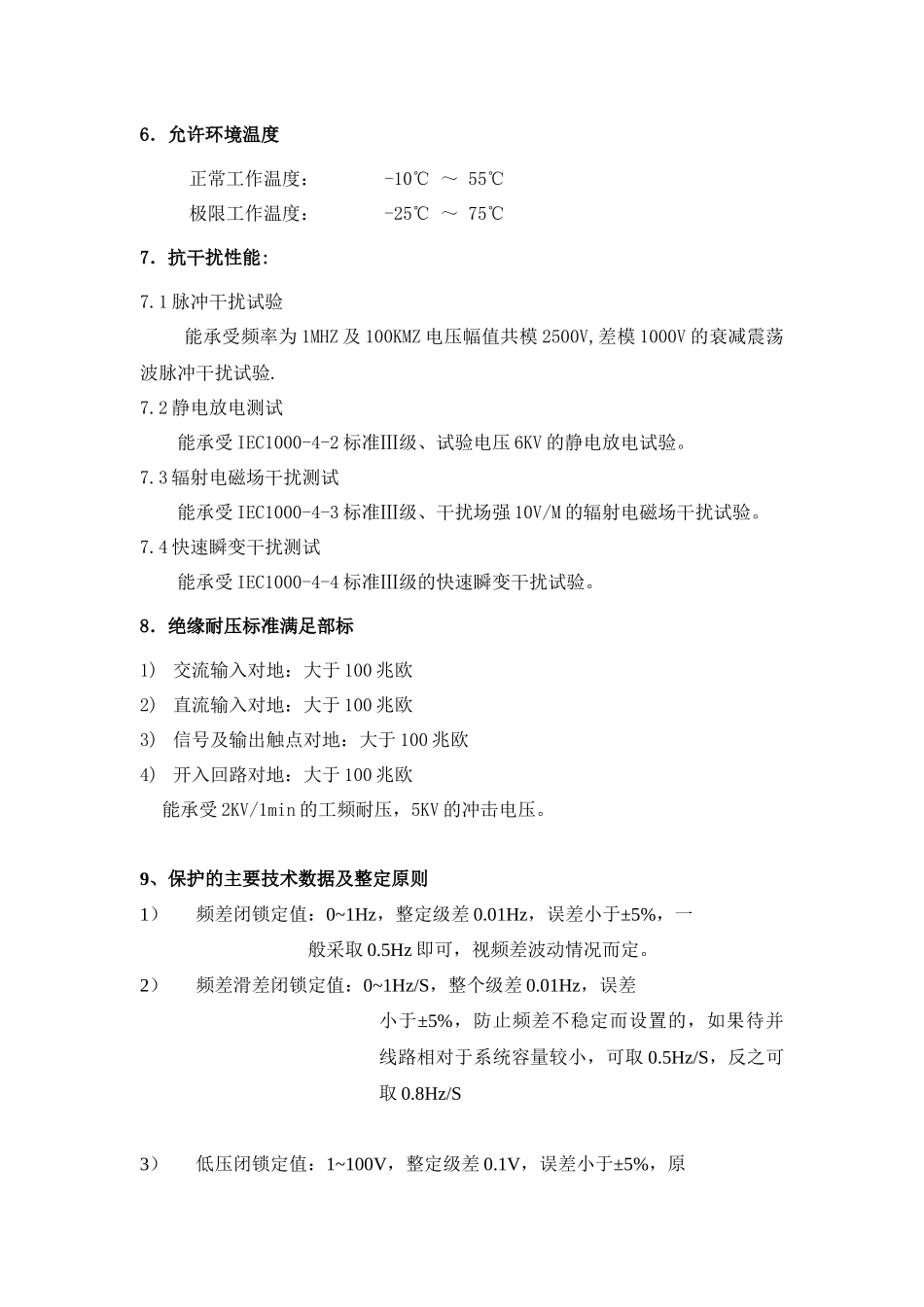

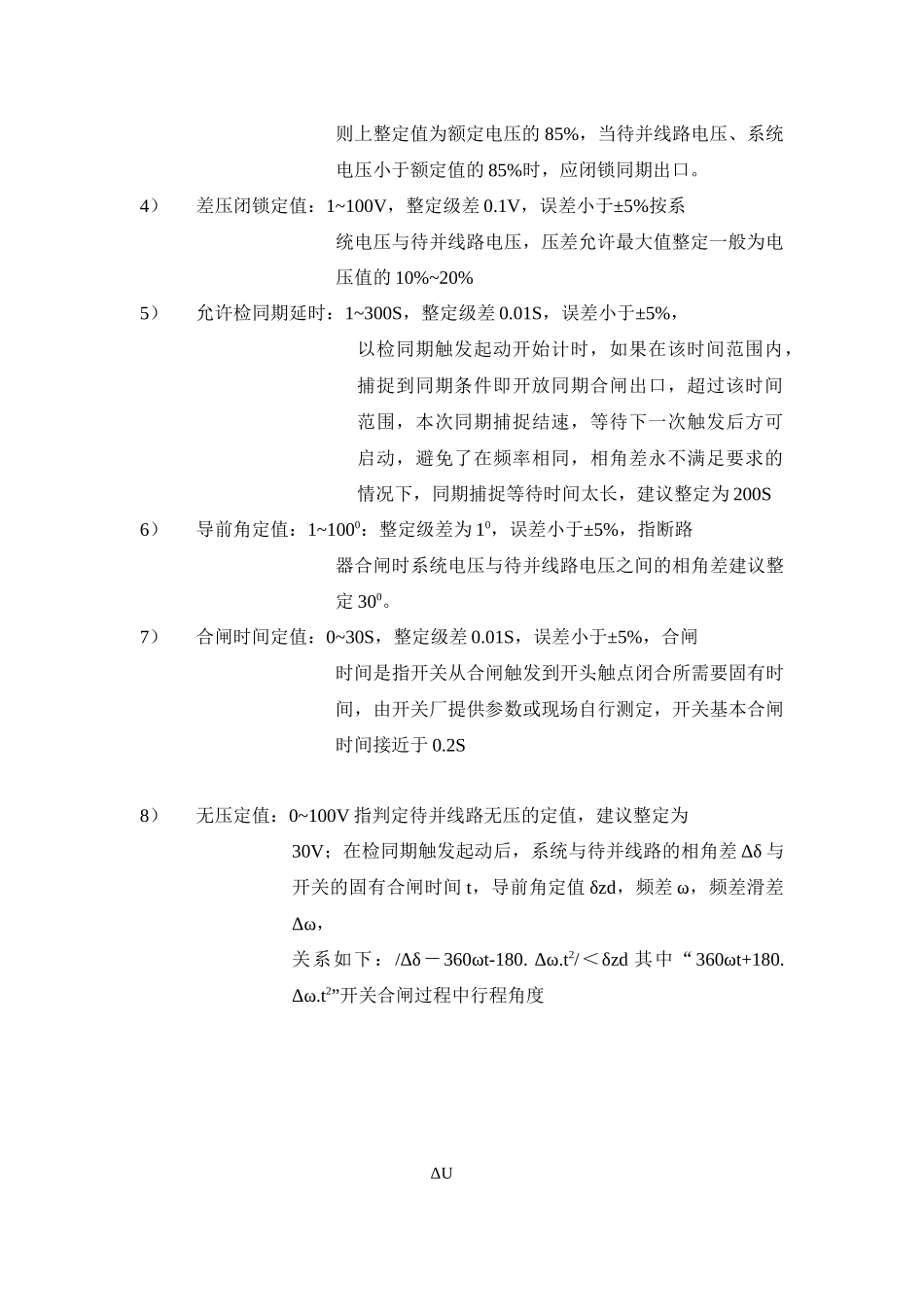

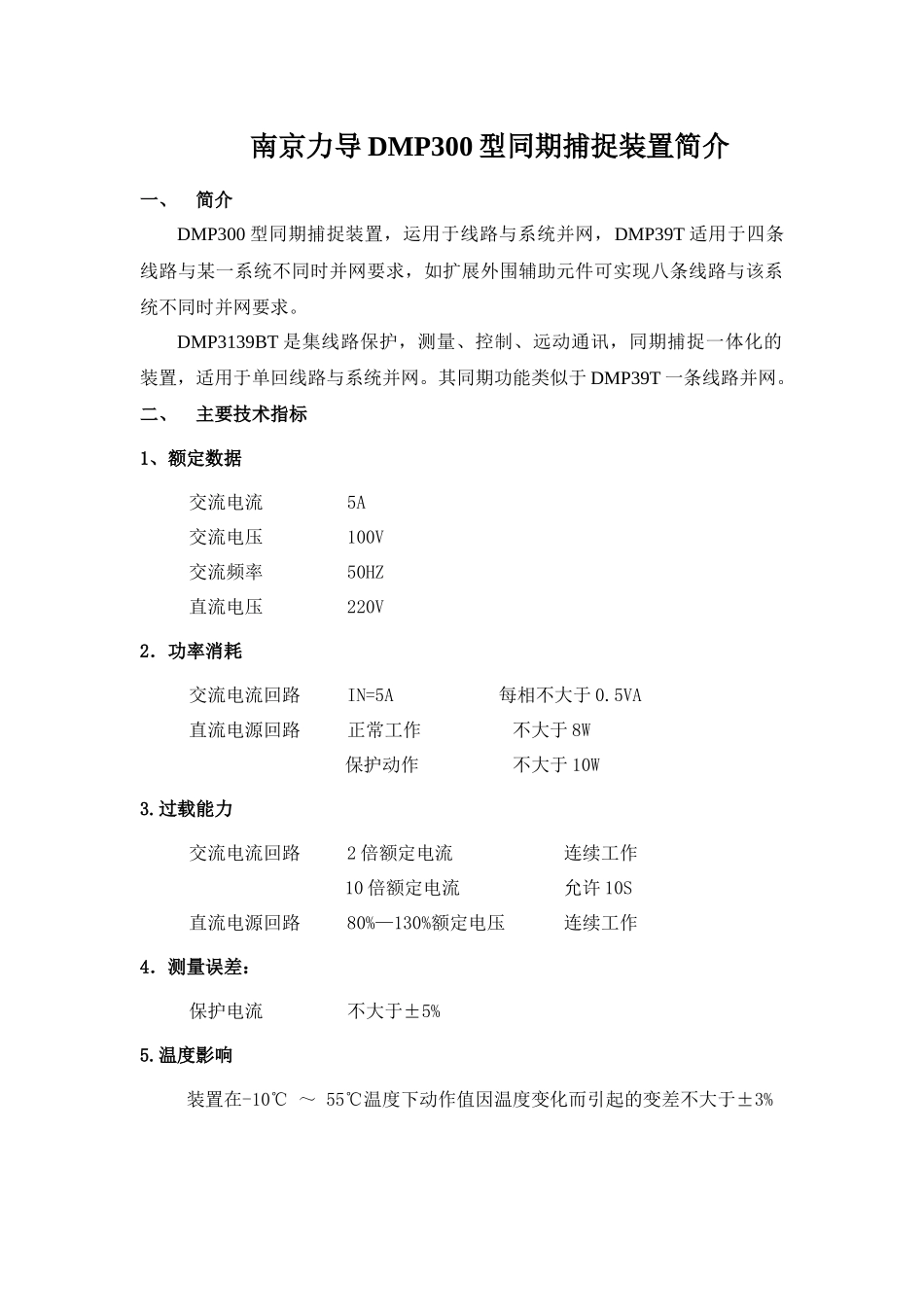

南京力导 DMP300 型同期捕捉装置简介一、简介DMP300 型同期捕捉装置，运用于线路与系统并网，DMP39T 适用于四条线路与某一系统不同时并网要求，如扩展外围辅助元件可实现八条线路与该系统不同时并网要求。DMP3139BT 是集线路保护，测量、控制、远动通讯，同期捕捉一体化的装置，适用于单回线路与系统并网。其同期功能类似于 DMP39T 一条线路并网。二、主要技术指标1、额定数据交流电流 5A交流电压 100V交流频率 50HZ直流电压 220V2．功率消耗 交流电流回路 IN=5A 每相不大于 0.5VA直流电源回路 正常工作 不大于 8W 保护动作 不大于 10W 3.过载能力交流电流回路 2 倍额定电流 连续工作 10 倍额定电流 允许 10S直流电源回路 80%—130%额定电压 连续工作4．测量误差：保护电流 不大于±5%5.温度影响 装置在-10℃ ～ 55℃温度下动作值因温度变化而引起的变差不大于±3%6．允许环境温度正常工作温度： -10℃ ～ 55℃极限工作温度： -25℃ ～ 75℃7．抗干扰性能:7.1 脉冲干扰试验能承受频率为 1MHZ 及 100KMZ 电压幅值共模 2500V,差模 1000V 的衰减震荡波脉冲干扰试验.7.2 静电放电测试 能承受 IEC1000-4-2 标准Ⅲ级、试验电压 6KV 的静电放电试验。7.3 辐射电磁场干扰测试 能承受 IEC1000-4-3 标准Ⅲ级、干扰场强 10V/M 的辐射电磁场干扰试验。7.4 快速瞬变干扰测试 能承受 IEC1000-4-4 标准Ⅲ级的快速瞬变干扰试验。8．绝缘耐压标准满足部标1) 交流输入对地：大于 100 兆欧2) 直流输入对地：大于 100 兆欧3) 信号及输出触点对地：大于 100 兆欧4) 开入回路对地：大于 100 兆欧能承受 2KV/1min 的工频耐压，5KV 的冲击电压。9、保护的主要技术数据及整定原则1）频差闭锁定值：0~1Hz，整定级差 0.01Hz，误差小于±5%，一 般采取 0.5Hz 即可，视频差波动情况而定。2）频差滑差闭锁定值：0~1Hz/S，整个级差 0.01Hz，误差小于±5%，防止频差不稳定而设置的，如果待并线路相对于系统容量较小，可取 0.5Hz/S，反之可取 0.8Hz/S3）低压闭锁定值：1~100V，整定级差 0.1V，误差小于±5%，原则上整定值为额定电压的 85%，当待并线路电压、系统电压小于额定值的 85%时，应闭锁同期出口。4）差压闭锁定值：1~100V，整定级差 0.1V，误差小于±5%按系统电压与待并线路电压，压差允许最大值整定一般为电压值的 10%~20%5）允许检同期延时：1~300S，整定级差 0.01S，误差...
