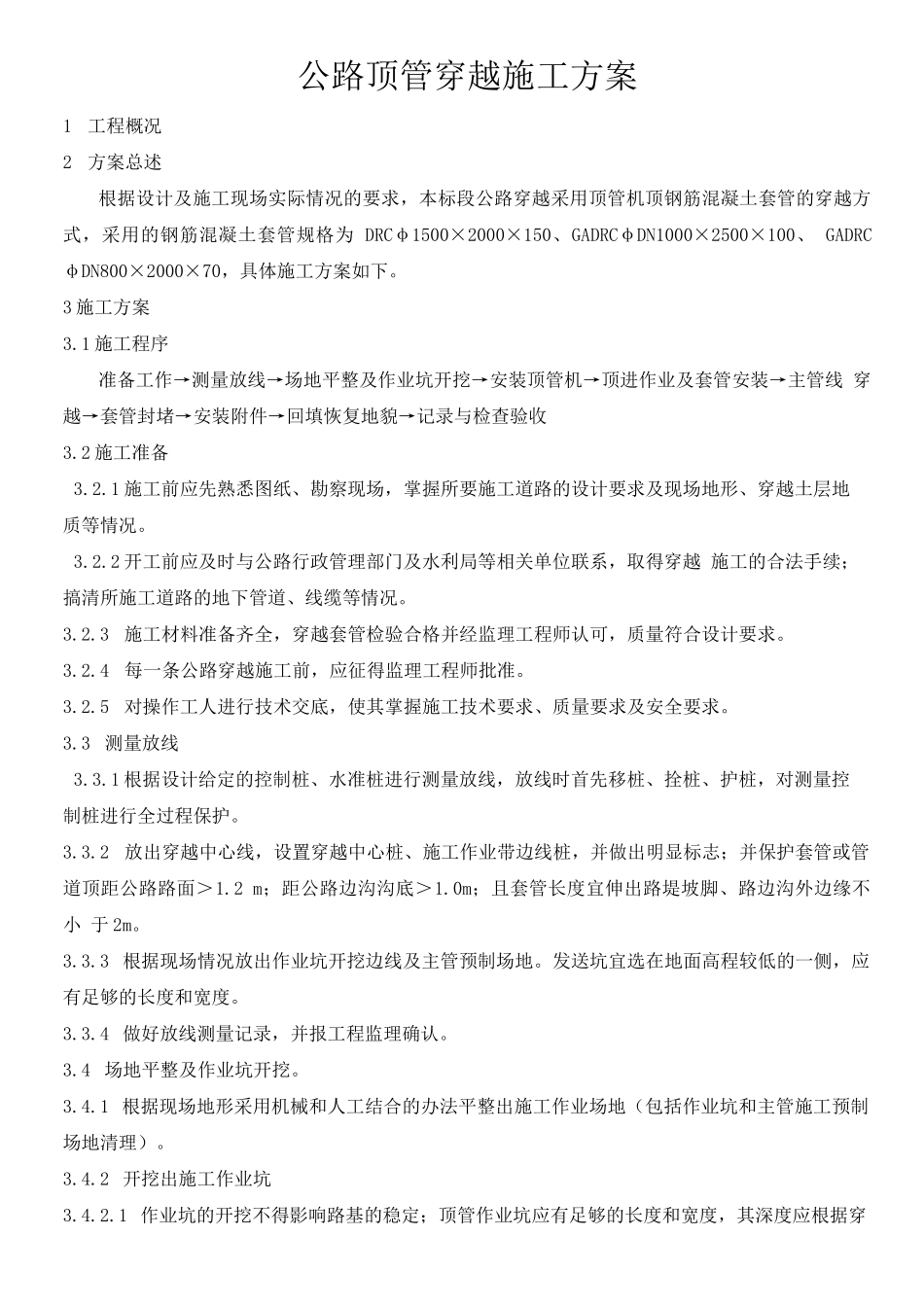

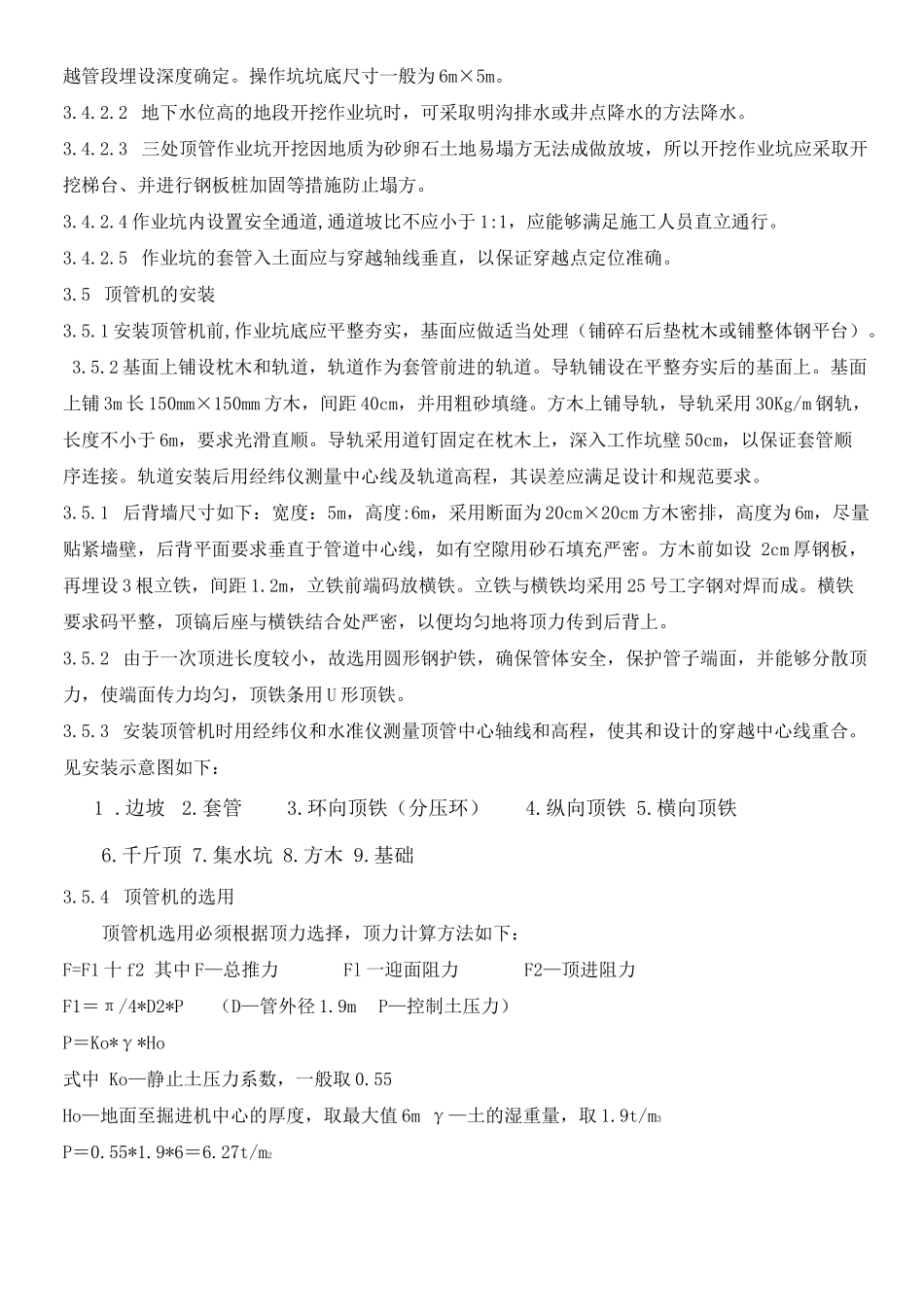

公路顶管穿越施工方案1工程概况2方案总述根据设计及施工现场实际情况的要求，本标段公路穿越采用顶管机顶钢筋混凝土套管的穿越方式，采用的钢筋混凝土套管规格为DRCφ1500×2000×150、GADRCφDN1000×2500×100、GADRCφDN800×2000×70，具体施工方案如下。3施工方案3.1施工程序准备工作→测量放线→场地平整及作业坑开挖→安装顶管机→顶进作业及套管安装→主管线穿越→套管封堵→安装附件→回填恢复地貌→记录与检查验收3.2施工准备3.2.1施工前应先熟悉图纸、勘察现场，掌握所要施工道路的设计要求及现场地形、穿越土层地质等情况。3.2.2开工前应及时与公路行政管理部门及水利局等相关单位联系，取得穿越施工的合法手续；搞清所施工道路的地下管道、线缆等情况。3.2.3施工材料准备齐全，穿越套管检验合格并经监理工程师认可，质量符合设计要求。3.2.4每一条公路穿越施工前，应征得监理工程师批准。3.2.5对操作工人进行技术交底，使其掌握施工技术要求、质量要求及安全要求。3.3测量放线3.3.1根据设计给定的控制桩、水准桩进行测量放线，放线时首先移桩、拴桩、护桩，对测量控制桩进行全过程保护。3.3.2放出穿越中心线，设置穿越中心桩、施工作业带边线桩，并做出明显标志；并保护套管或管道顶距公路路面＞1.2m；距公路边沟沟底＞1.0m；且套管长度宜伸出路堤坡脚、路边沟外边缘不小于2m。3.3.3根据现场情况放出作业坑开挖边线及主管预制场地。发送坑宜选在地面高程较低的一侧，应有足够的长度和宽度。3.3.4做好放线测量记录，并报工程监理确认。3.4场地平整及作业坑开挖。3.4.1根据现场地形采用机械和人工结合的办法平整出施工作业场地（包括作业坑和主管施工预制场地清理）。3.4.2开挖出施工作业坑3.4.2.1作业坑的开挖不得影响路基的稳定；顶管作业坑应有足够的长度和宽度，其深度应根据穿越管段埋设深度确定。操作坑坑底尺寸一般为6m×5m。3.4.2.2地下水位高的地段开挖作业坑时，可采取明沟排水或井点降水的方法降水。3.4.2.3三处顶管作业坑开挖因地质为砂卵石土地易塌方无法成做放坡，所以开挖作业坑应采取开挖梯台、并进行钢板桩加固等措施防止塌方。3.4.2.4作业坑内设置安全通道,通道坡比不应小于1:1，应能够满足施工人员直立通行。3.4.2.5作业坑的套管入土面应与穿越轴线垂直，以保证穿越点定位准确。3.5顶管机的安装3.5.1安装顶管机前,作业坑底应平整夯实，基面应做适当处理（铺碎石后垫枕木或铺整体钢平台）。3.5.2基面上铺设枕木和轨道，轨道作为套管前进的轨道。导轨铺设在平整夯实后的基面上。基面上铺3m长150mm×150mm方木，间距40cm，并用粗砂填缝。方木上铺导轨，导轨采用30Kg/m钢轨，长度不小于6m，要求光滑直顺。导轨采用道钉固定在枕木上，深入工作坑壁50cm，以保证套管顺序连接。轨道安装后用经纬仪测量中心线及轨道高程，其误差应满足设计和规范要求。3.5.1后背墙尺寸如下：宽度：5m，高度:6m，采用断面为20cm×20cm方木密排，高度为6m，尽量贴紧墙壁，后背平面要求垂直于管道中心线，如有空隙用砂石填充严密。方木前如设2cm厚钢板，再埋设3根立铁，间距1.2m，立铁前端码放横铁。立铁与横铁均采用25号工字钢对焊而成。横铁要求码平整，顶镐后座与横铁结合处严密，以便均匀地将顶力传到后背上。3.5.2由于一次顶进长度较小，故选用圆形钢护铁，确保管体安全，保护管子端面，并能够分散顶力，使端面传力均匀，顶铁条用U形顶铁。3.5.3安装顶管机时用经纬仪和水准仪测量顶管中心轴线和高程，使其和设计的穿越中心线重合。见安装示意图如下：1.边坡2.套管3.环向顶铁（分压环）4.纵向顶铁5.横向顶铁6.千斤顶7.集水坑8.方木9.基础3.5.4顶管机的选用顶管机选用必须根据顶力选择，顶力计算方法如下：F=F1十f2其中F—总推力Fl一迎面阻力F2—顶进阻力F1＝π/4*D2*P（D—管外径1.9mP—控制土压力）P＝Ko*γ*Ho式中Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心的厚度，取最大值6mγ—土的湿重量，取1.9t/m3P＝0.55*1.9*6＝6.27t/m2F1=3.14/4*1.9*6.27＝9.35tF2＝πD*f*L式中f一管外表面平均（根据顶进距离平均沙砾土）综合摩阻力，取0.8t/m2D—管外径1.9mL—顶距（...
