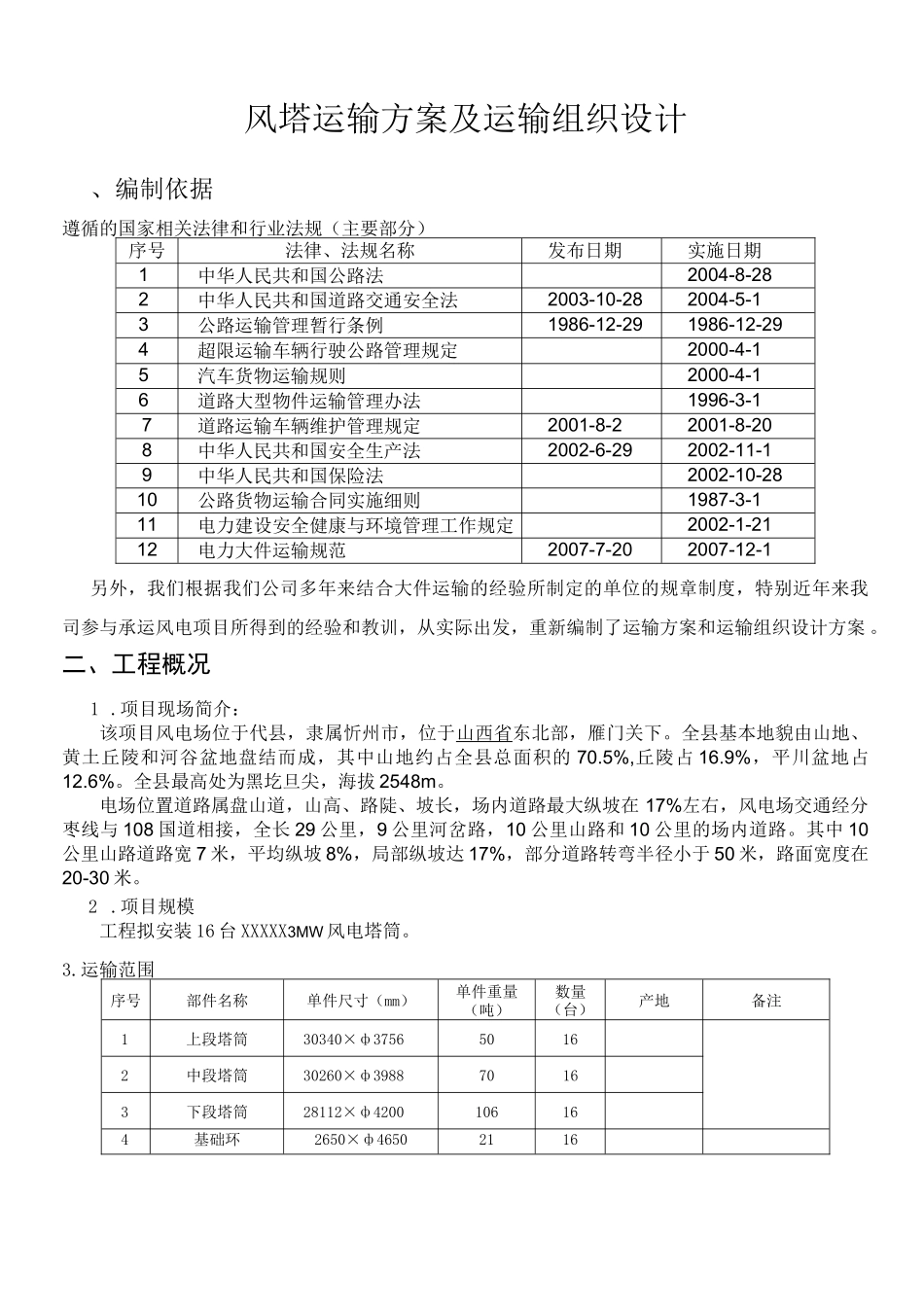

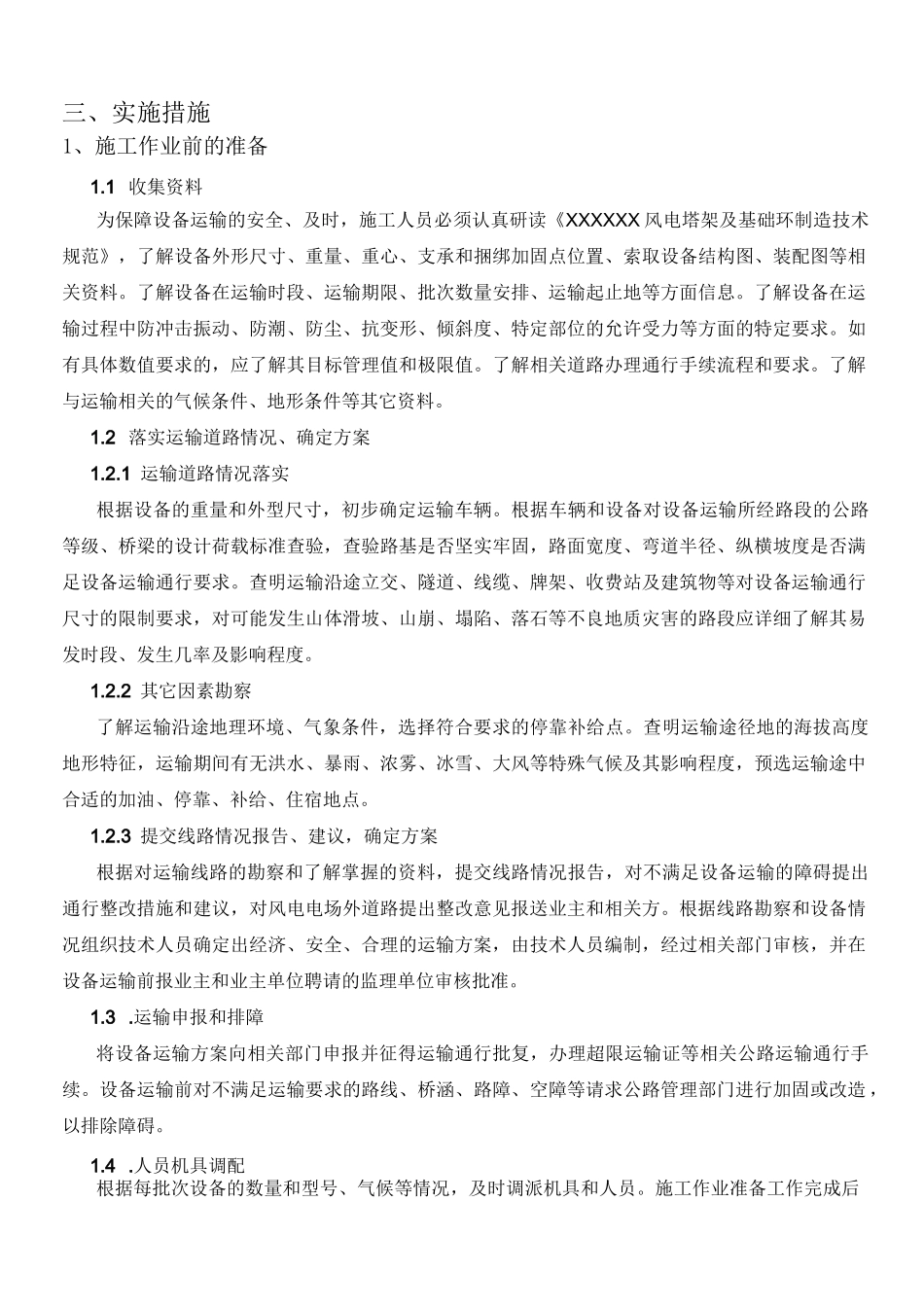

风塔运输方案及运输组织设计、编制依据遵循的国家相关法律和行业法规(主要部分)序号法律、法规名称发布日期实施日期1中华人民共和国公路法2004-8-282中华人民共和国道路交通安全法2003-10-282004-5-13公路运输管理暂行条例1986-12-291986-12-294超限运输车辆行驶公路管理规定2000-4-15汽车货物运输规则2000-4-16道路大型物件运输管理办法1996-3-17道路运输车辆维护管理规定2001-8-22001-8-208中华人民共和国安全生产法2002-6-292002-11-19中华人民共和国保险法2002-10-2810公路货物运输合同实施细则1987-3-111电力建设安全健康与环境管理工作规定2002-1-2112电力大件运输规范2007-7-202007-12-1另外,我们根据我们公司多年来结合大件运输的经验所制定的单位的规章制度,特别近年来我司参与承运风电项目所得到的经验和教训,从实际出发,重新编制了运输方案和运输组织设计方案。二、工程概况1.项目现场简介:该项目风电场位于代县,隶属忻州市,位于山西省东北部,雁门关下。全县基本地貌由山地、黄土丘陵和河谷盆地盘结而成,其中山地约占全县总面积的70.5%,丘陵占16.9%,平川盆地占12.6%。全县最高处为黑圪旦尖,海拔2548m。电场位置道路属盘山道,山高、路陡、坡长,场内道路最大纵坡在17%左右,风电场交通经分枣线与108国道相接,全长29公里,9公里河岔路,10公里山路和10公里的场内道路。其中10公里山路道路宽7米,平均纵坡8%,局部纵坡达17%,部分道路转弯半径小于50米,路面宽度在20-30米。2.项目规模工程拟安装16台XXXXX3MW风电塔筒。3.运输范围序号部件名称单件尺寸(mm)单件重量(吨)数量(台)产地备注1上段塔筒30340×ф375650162中段塔筒30260×ф398870163下段塔筒28112×ф4200106164基础环2650×ф46502116三、实施措施1、施工作业前的准备1.1收集资料为保障设备运输的安全、及时,施工人员必须认真研读《XXXXXX风电塔架及基础环制造技术规范》,了解设备外形尺寸、重量、重心、支承和捆绑加固点位置、索取设备结构图、装配图等相关资料。了解设备在运输时段、运输期限、批次数量安排、运输起止地等方面信息。了解设备在运输过程中防冲击振动、防潮、防尘、抗变形、倾斜度、特定部位的允许受力等方面的特定要求。如有具体数值要求的,应了解其目标管理值和极限值。了解相关道路办理通行手续流程和要求。了解与运输相关的气候条件、地形条件等其它资料。1.2落实运输道路情况、确定方案1.2.1运输道路情况落实根据设备的重量和外型尺寸,初步确定运输车辆。根据车辆和设备对设备运输所经路段的公路等级、桥梁的设计荷载标准查验,查验路基是否坚实牢固,路面宽度、弯道半径、纵横坡度是否满足设备运输通行要求。查明运输沿途立交、隧道、线缆、牌架、收费站及建筑物等对设备运输通行尺寸的限制要求,对可能发生山体滑坡、山崩、塌陷、落石等不良地质灾害的路段应详细了解其易发时段、发生几率及影响程度。1.2.2其它因素勘察了解运输沿途地理环境、气象条件,选择符合要求的停靠补给点。查明运输途径地的海拔高度地形特征,运输期间有无洪水、暴雨、浓雾、冰雪、大风等特殊气候及其影响程度,预选运输途中合适的加油、停靠、补给、住宿地点。1.2.3提交线路情况报告、建议,确定方案根据对运输线路的勘察和了解掌握的资料,提交线路情况报告,对不满足设备运输的障碍提出通行整改措施和建议,对风电电场外道路提出整改意见报送业主和相关方。根据线路勘察和设备情况组织技术人员确定出经济、安全、合理的运输方案,由技术人员编制,经过相关部门审核,并在设备运输前报业主和业主单位聘请的监理单位审核批准。1.3.运输申报和排障将设备运输方案向相关部门申报并征得运输通行批复,办理超限运输证等相关公路运输通行手续。设备运输前对不满足运输要求的路线、桥涵、路障、空障等请求公路管理部门进行加固或改造,以排除障碍。1.4.人员机具调配根据每批次设备的数量和型号、气候等情况,及时调派机具和人员。施工作业准备工作完成后应派专业技术人员进行复核,确认施工准备完成后由相关人员签字。1.5运输线路的选择根据招标文件提供的相关信息,我公司对山东胶州至山西...
