高层建筑脚手架新型连墙件应用施工工法VIP免费

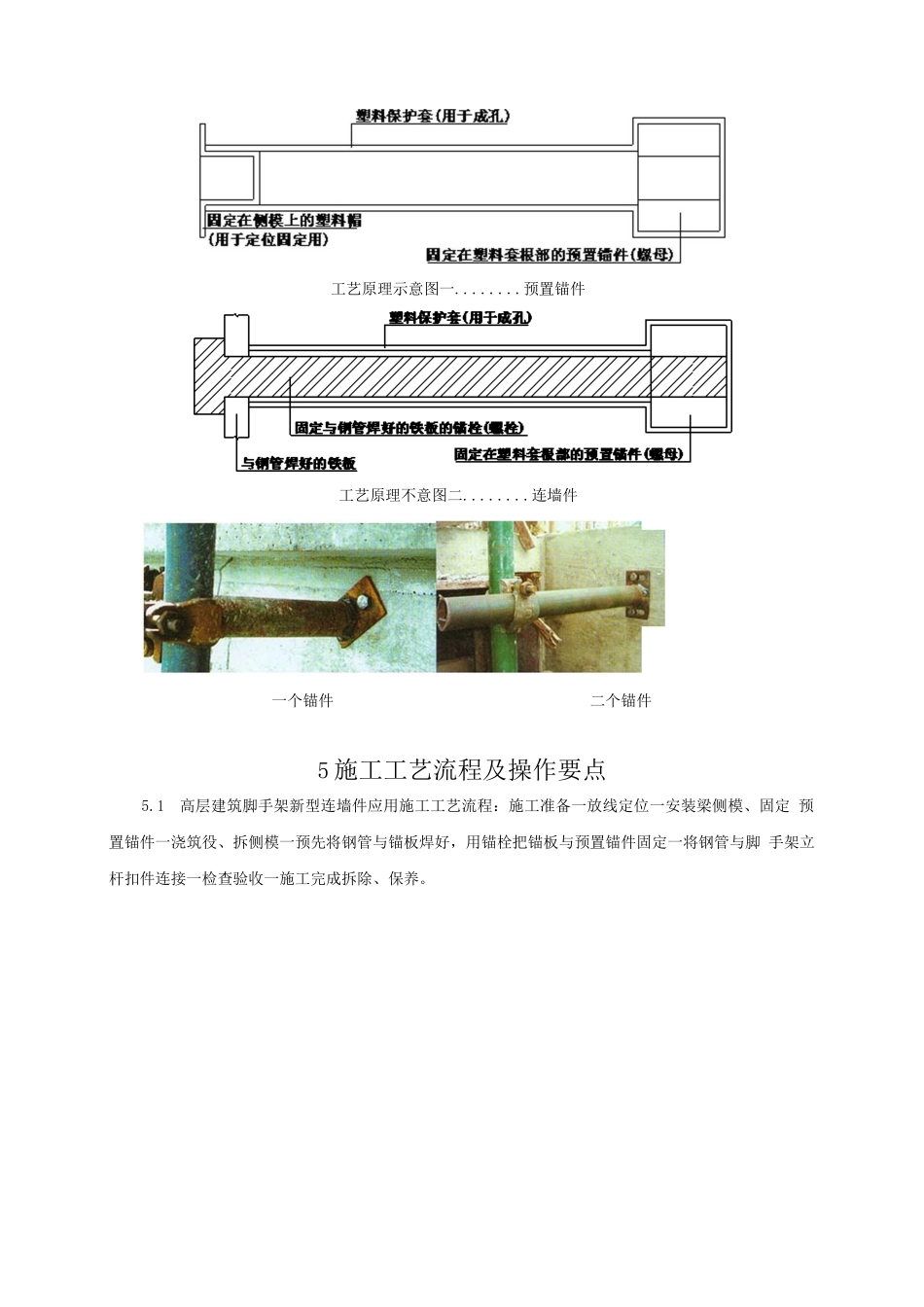

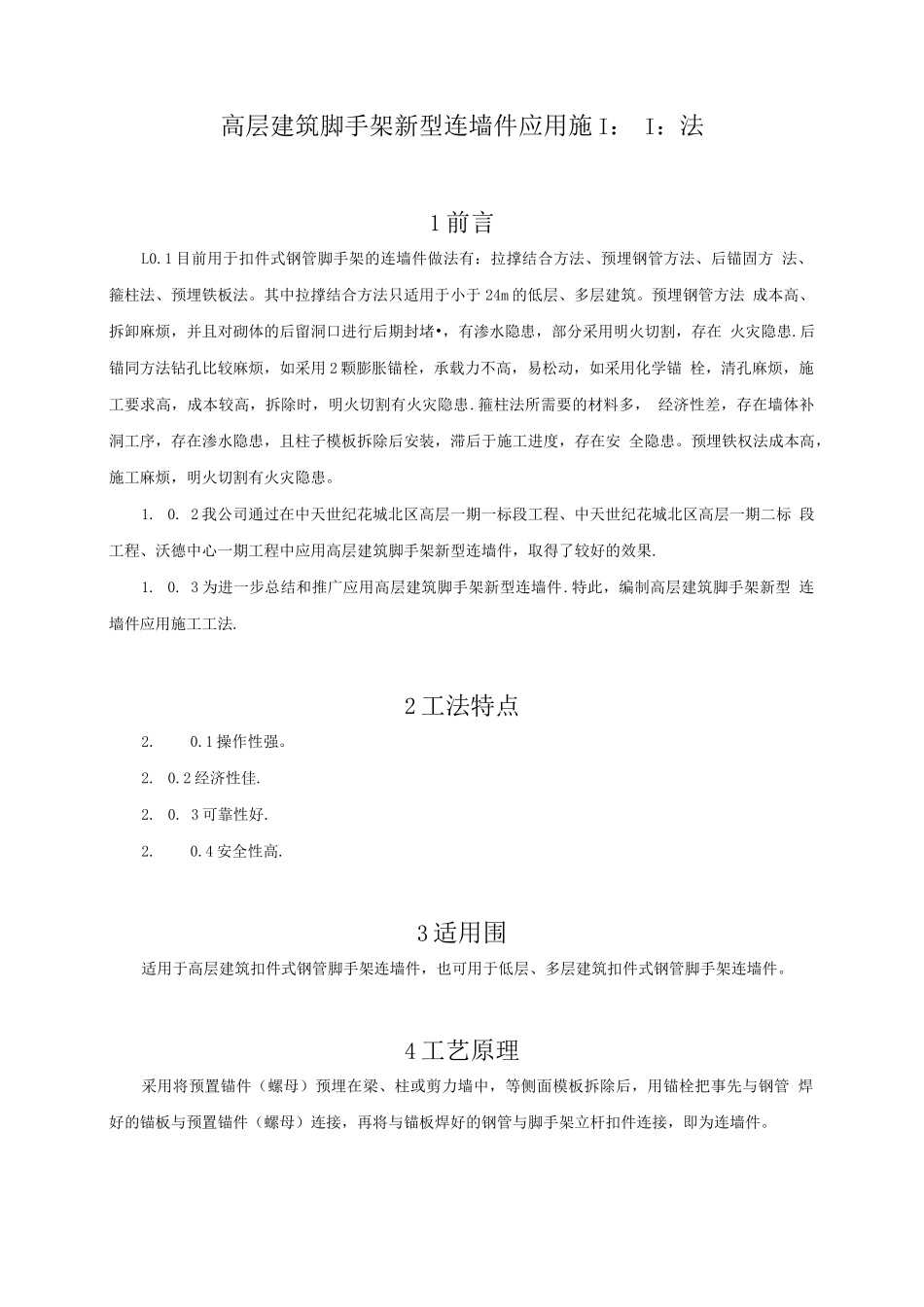

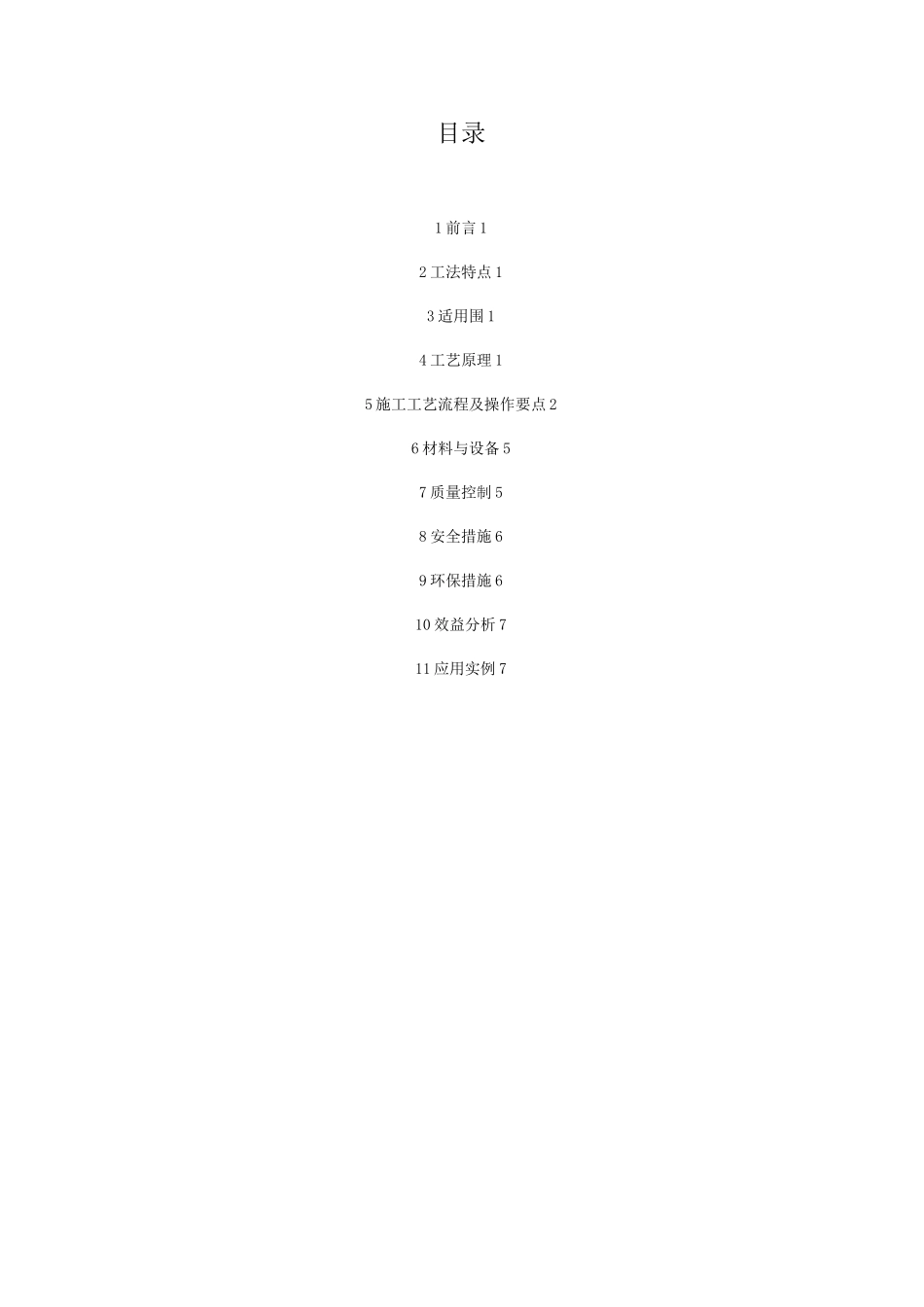

目录1前言12工法特点13适用围14工艺原理15施工工艺流程及操作要点26材料与设备57质量控制58安全措施69环保措施610效益分析711应用实例7高层建筑脚手架新型连墙件应用施I：I：法1前言L0.1目前用于扣件式钢管脚手架的连墙件做法有：拉撑结合方法、预埋钢管方法、后锚固方法、箍柱法、预埋铁板法。其中拉撑结合方法只适用于小于24m的低层、多层建筑。预埋钢管方法成本高、拆卸麻烦，并且对砌体的后留洞口进行后期封堵•，有渗水隐患，部分采用明火切割，存在火灾隐患.后锚同方法钻孔比较麻烦，如采用2颗膨胀锚栓，承载力不高，易松动，如采用化学锚栓，清孔麻烦，施工要求高，成本较高，拆除时，明火切割有火灾隐患.箍柱法所需要的材料多，经济性差，存在墙体补洞工序，存在渗水隐患，且柱子模板拆除后安装，滞后于施工进度，存在安全隐患。预埋铁权法成本高，施工麻烦，明火切割有火灾隐患。1.0.2我公司通过在中天世纪花城北区高层一期一标段工程、中天世纪花城北区高层一期二标段工程、沃德中心一期工程中应用高层建筑脚手架新型连墙件，取得了较好的效果.1.0.3为进一步总结和推广应用高层建筑脚手架新型连墙件.特此，编制高层建筑脚手架新型连墙件应用施工工法.2工法特点2.0.1操作性强。2.0.2经济性佳.2.0.3可靠性好.2.0.4安全性高.3适用围适用于高层建筑扣件式钢管脚手架连墙件，也可用于低层、多层建筑扣件式钢管脚手架连墙件。4工艺原理采用将预置锚件（螺母）预埋在梁、柱或剪力墙中，等侧面模板拆除后，用锚栓把事先与钢管焊好的锚板与预置锚件（螺母）连接，再将与锚板焊好的钢管与脚手架立杆扣件连接，即为连墙件。5施工工艺流程及操作要点5.1高层建筑脚手架新型连墙件应用施工工艺流程：施工准备一放线定位一安装梁侧模、固定预置锚件一浇筑役、拆侧模一预先将钢管与锚板焊好，用锚栓把锚板与预置锚件固定一将钢管与脚手架立杆扣件连接一检查验收一施工完成拆除、保养。工艺原理示意图一........预置锚件工艺原理不意图二........连墙件一个锚件二个锚件施工工艺流程示意图5.2操作要点5.2.1施工准备熟悉图纸，编制脚手架专项施工方案，绘制脚手架平面布置图、连墙件立面布置图，确定采用连墙件型式，采用一个锚件还是多个锚件.准备所需的钢管、扣件等脚手架相关材料，并对材料按《建筑施工扣件式钢管脚手架安全技术规》等规进行把关.对施工班组、施工人员进行施工方案交底，使参与施工人员掌握连墙件施工工艺和要求.6.2.2放线定位根据连堵件立面布置图确定连墙件位黄，并在相应位置做好标记.7.2.3安装梁侧模、固定预置锚件梁钢筋绑扎完成后，固定梁侧模前，在相应位置固定预置锚件.预置锚件应固定牢固、位置准确。固定预置锚件8.2.4浇筑碎、拆侧模梁板钢筋模杈验收合格后，浇筑碎.浇筑碎时应对预置锚件做好保护，禁止振动棒碰到预置锚件。当碎强度达到侧模拆除时其表面及棱角不受损伤时，拆除侧模。并对预置锚件孔做好保护，禁止杂物封堵锚件孔.9.2.5将钢管与锚板焊好，用锚栓把锚板与预置锚件固定施工准备阶段将钢管与锚板焊好，要求全截面满焊，焊健厚度根据实际计算确定，焊接质量应达到规要求。用锚栓将与斜管焊好的锚板与预置锚件固定.要求锚枪与锚板及锚件旋紧，不得有空余的螺纹.10.2.6将钢管与脚手架立杆扣件连接用扣件将与锚板焊好的钢管与脚手架立杆相连.扣件螺栓拧紧扭力矩应在40〜65Nm之间.11.2.7检查验收检查连墙件数量、做法是否与方案相符.检查锚栓与锦板、锚件是否紧固。拆模成型检查钢管与脚手架立杆扣件是否紧固■12.2.8施工完成脚手架连墙件拆除、保管连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。当脚手架采取分段、分立而拆除时，对不拆除的脚手架两端，应先按规定设免连墙件和横向斜撑加固.各构配件严禁抛掷至地面.运至地面的构配件及时检查、整修与保养，并按品种、规格码堆存放。妥善保管锚栓和连墙杆件，以备下次使用.6材料与设备13.1材料（见表6.1）表6.1材...
