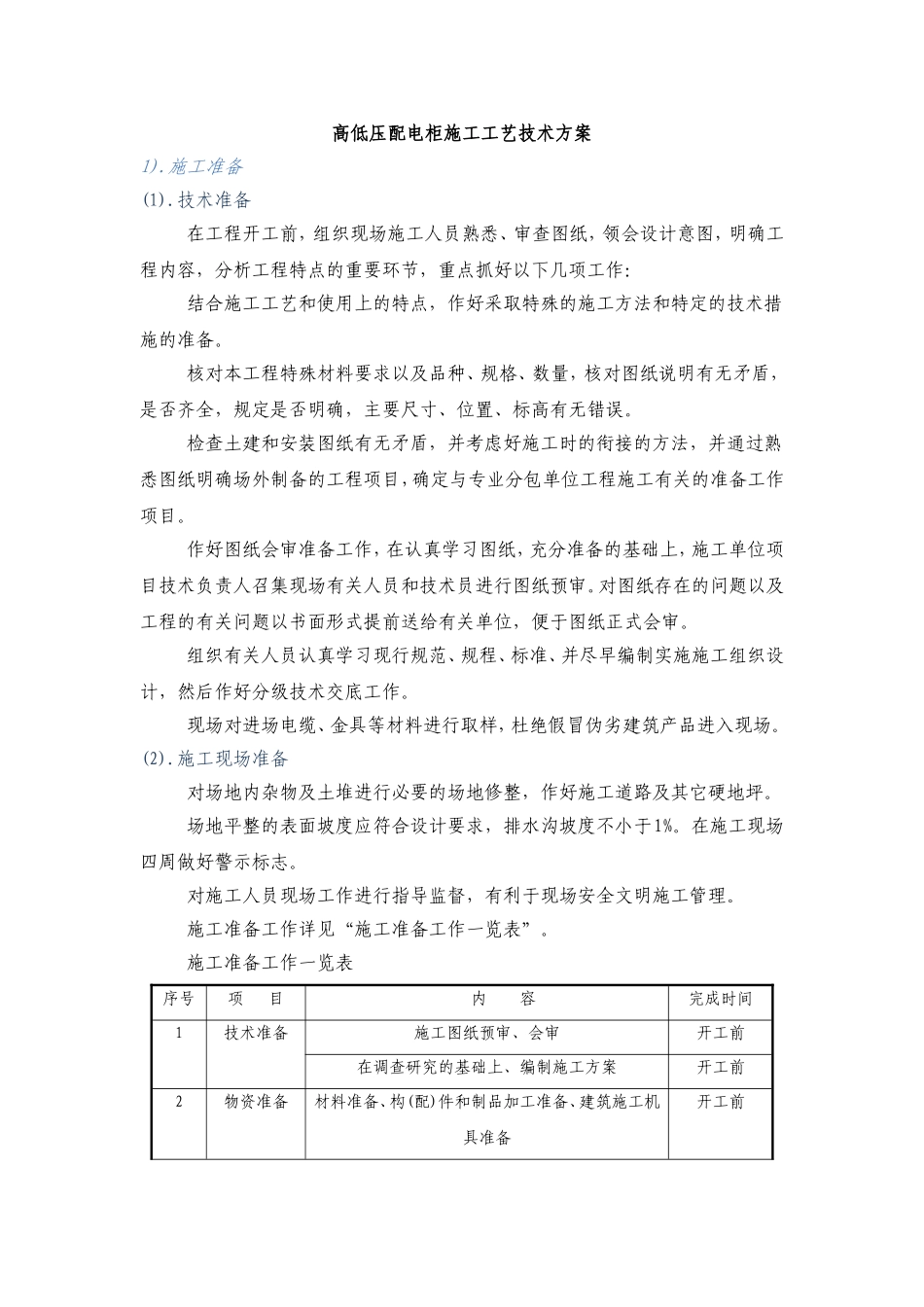

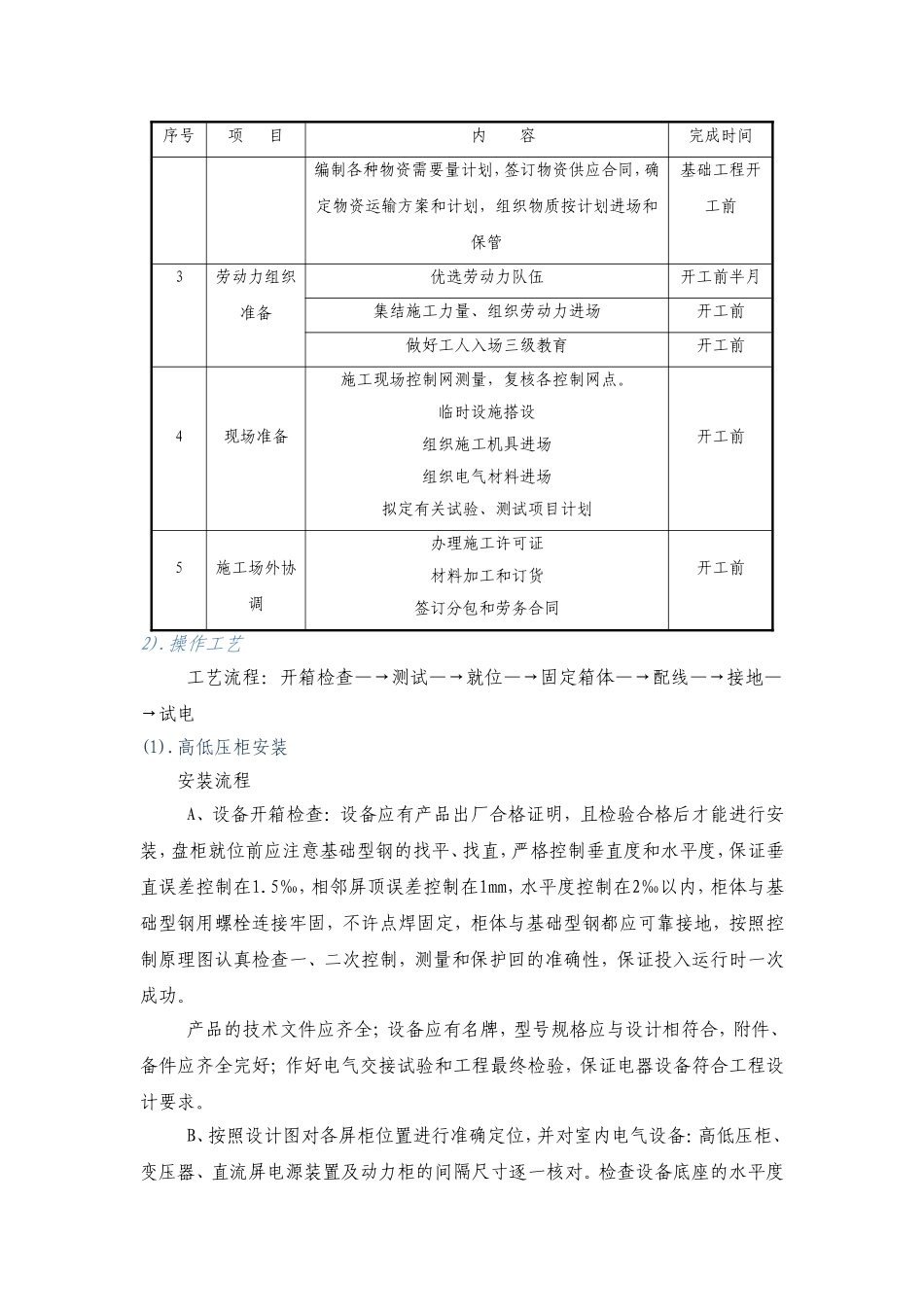

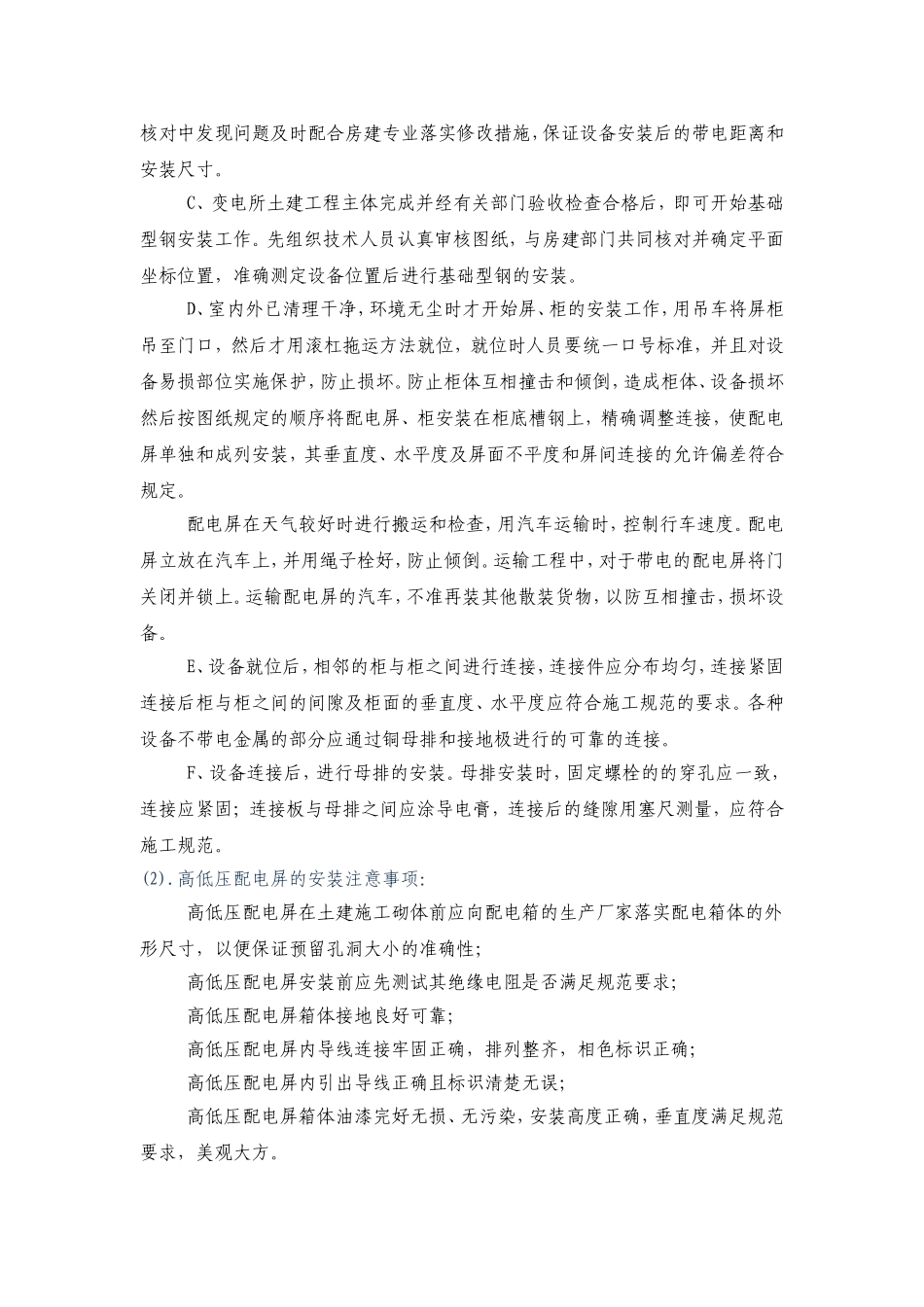

高低压配电柜施工工艺技术方案1).施工准备(1).技术准备在工程开工前，组织现场施工人员熟悉、审查图纸，领会设计意图，明确工程内容，分析工程特点的重要环节，重点抓好以下几项工作：结合施工工艺和使用上的特点，作好采取特殊的施工方法和特定的技术措施的准备。核对本工程特殊材料要求以及品种、规格、数量，核对图纸说明有无矛盾，是否齐全，规定是否明确，主要尺寸、位置、标高有无错误。检查土建和安装图纸有无矛盾，并考虑好施工时的衔接的方法，并通过熟悉图纸明确场外制备的工程项目，确定与专业分包单位工程施工有关的准备工作项目。作好图纸会审准备工作，在认真学习图纸，充分准备的基础上，施工单位项目技术负责人召集现场有关人员和技术员进行图纸预审。对图纸存在的问题以及工程的有关问题以书面形式提前送给有关单位，便于图纸正式会审。组织有关人员认真学习现行规范、规程、标准、并尽早编制实施施工组织设计，然后作好分级技术交底工作。现场对进场电缆、金具等材料进行取样，杜绝假冒伪劣建筑产品进入现场。(2).施工现场准备对场地内杂物及土堆进行必要的场地修整，作好施工道路及其它硬地坪。场地平整的表面坡度应符合设计要求，排水沟坡度不小于1%。在施工现场四周做好警示标志。对施工人员现场工作进行指导监督，有利于现场安全文明施工管理。施工准备工作详见“施工准备工作一览表”。施工准备工作一览表序号项目内容完成时间1技术准备施工图纸预审、会审开工前在调查研究的基础上、编制施工方案开工前2物资准备材料准备、构(配)件和制品加工准备、建筑施工机具准备开工前序号项目内容完成时间编制各种物资需要量计划，签订物资供应合同，确定物资运输方案和计划，组织物质按计划进场和保管基础工程开工前3劳动力组织准备优选劳动力队伍开工前半月集结施工力量、组织劳动力进场开工前做好工人入场三级教育开工前4现场准备施工现场控制网测量，复核各控制网点。临时设施搭设组织施工机具进场组织电气材料进场拟定有关试验、测试项目计划开工前5施工场外协调办理施工许可证材料加工和订货签订分包和劳务合同开工前2).操作工艺工艺流程：开箱检查—→测试—→就位—→固定箱体—→配线—→接地—→试电(1).高低压柜安装安装流程A、设备开箱检查：设备应有产品出厂合格证明，且检验合格后才能进行安装，盘柜就位前应注意基础型钢的找平、找直，严格控制垂直度和水平度，保证垂直误差控制在1.5‰，相邻屏顶误差控制在1mm，水平度控制在2‰以内，柜体与基础型钢用螺栓连接牢固，不许点焊固定，柜体与基础型钢都应可靠接地，按照控制原理图认真检查一、二次控制，测量和保护回的准确性，保证投入运行时一次成功。产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验和工程最终检验，保证电器设备符合工程设计要求。B、按照设计图对各屏柜位置进行准确定位，并对室内电气设备：高低压柜、变压器、直流屏电源装置及动力柜的间隔尺寸逐一核对。检查设备底座的水平度核对中发现问题及时配合房建专业落实修改措施，保证设备安装后的带电距离和安装尺寸。C、变电所土建工程主体完成并经有关部门验收检查合格后，即可开始基础型钢安装工作。先组织技术人员认真审核图纸，与房建部门共同核对并确定平面坐标位置，准确测定设备位置后进行基础型钢的安装。D、室内外已清理干净，环境无尘时才开始屏、柜的安装工作，用吊车将屏柜吊至门口，然后才用滚杠拖运方法就位，就位时人员要统一口号标准，并且对设备易损部位实施保护，防止损坏。防止柜体互相撞击和倾倒，造成柜体、设备损坏然后按图纸规定的顺序将配电屏、柜安装在柜底槽钢上，精确调整连接，使配电屏单独和成列安装，其垂直度、水平度及屏面不平度和屏间连接的允许偏差符合规定。配电屏在天气较好时进行搬运和检查，用汽车运输时，控制行车速度。配电屏立放在汽车上，并用绳子栓好，防止倾倒。运输工程中，对于带电的配电屏将门关闭并锁上。运输配电屏的汽车，不准再装其他散装货物，以防互相撞击，损坏设备。E、设备就位后，相邻的柜与柜之间进行连接，连接件应...
