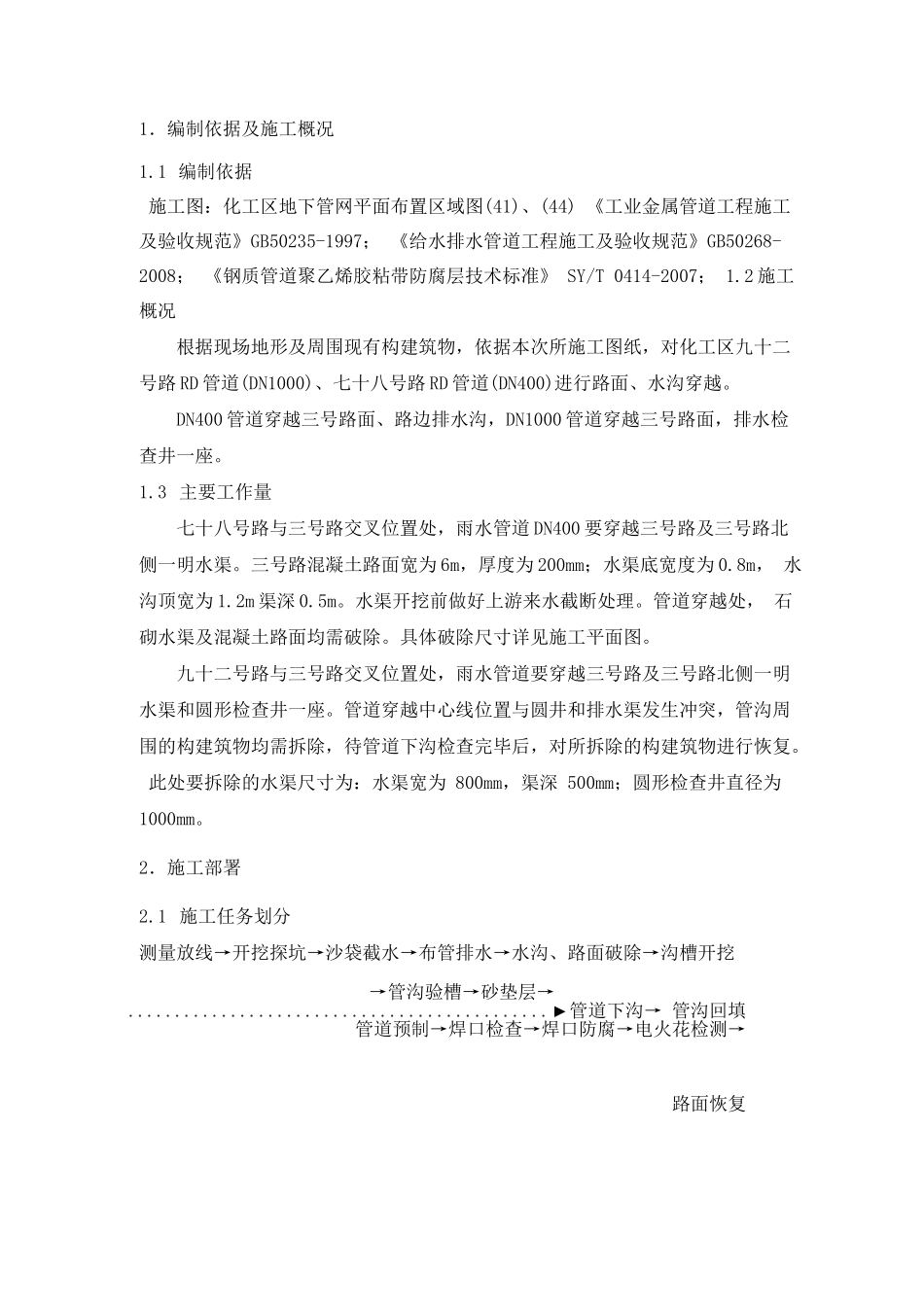

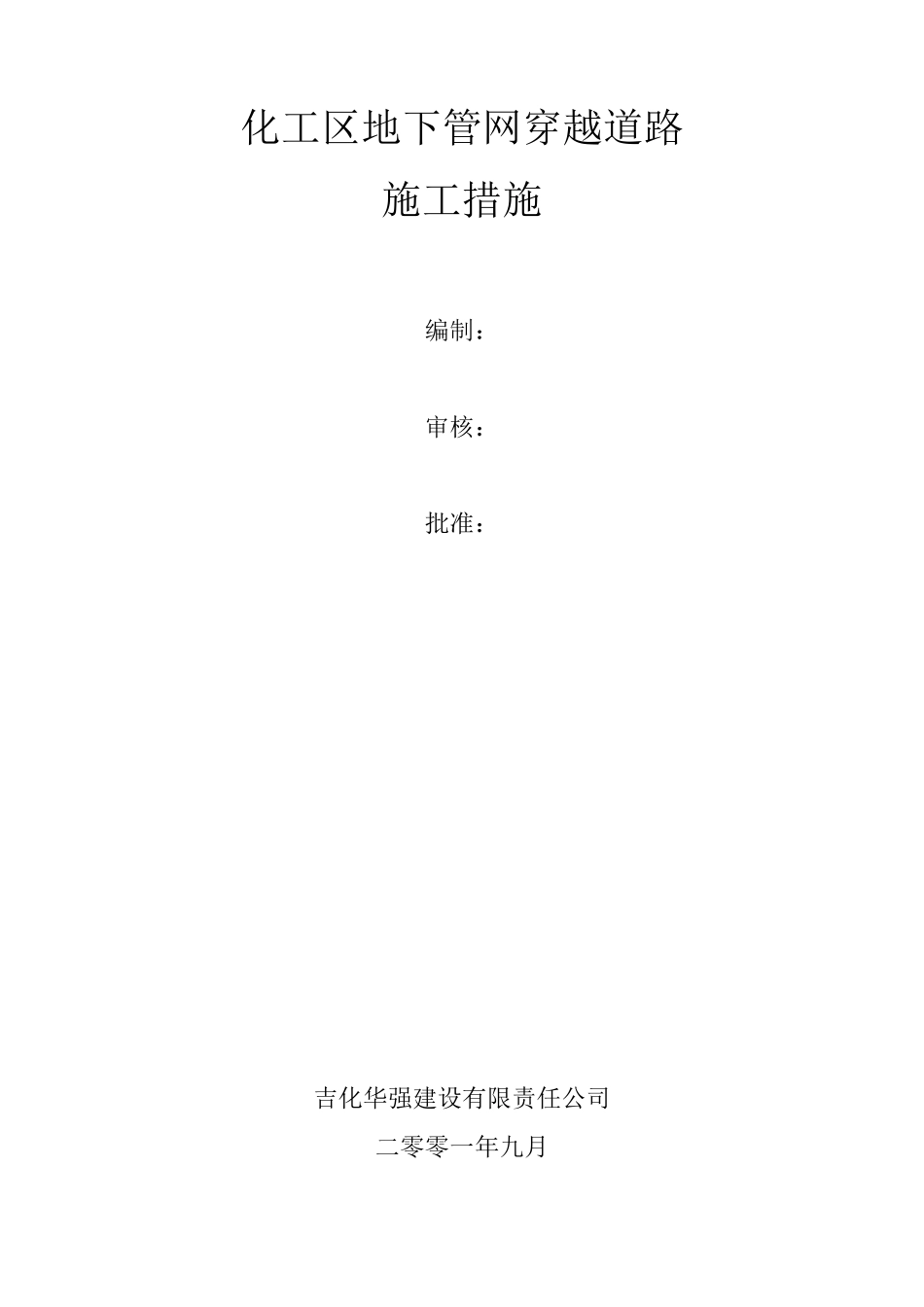

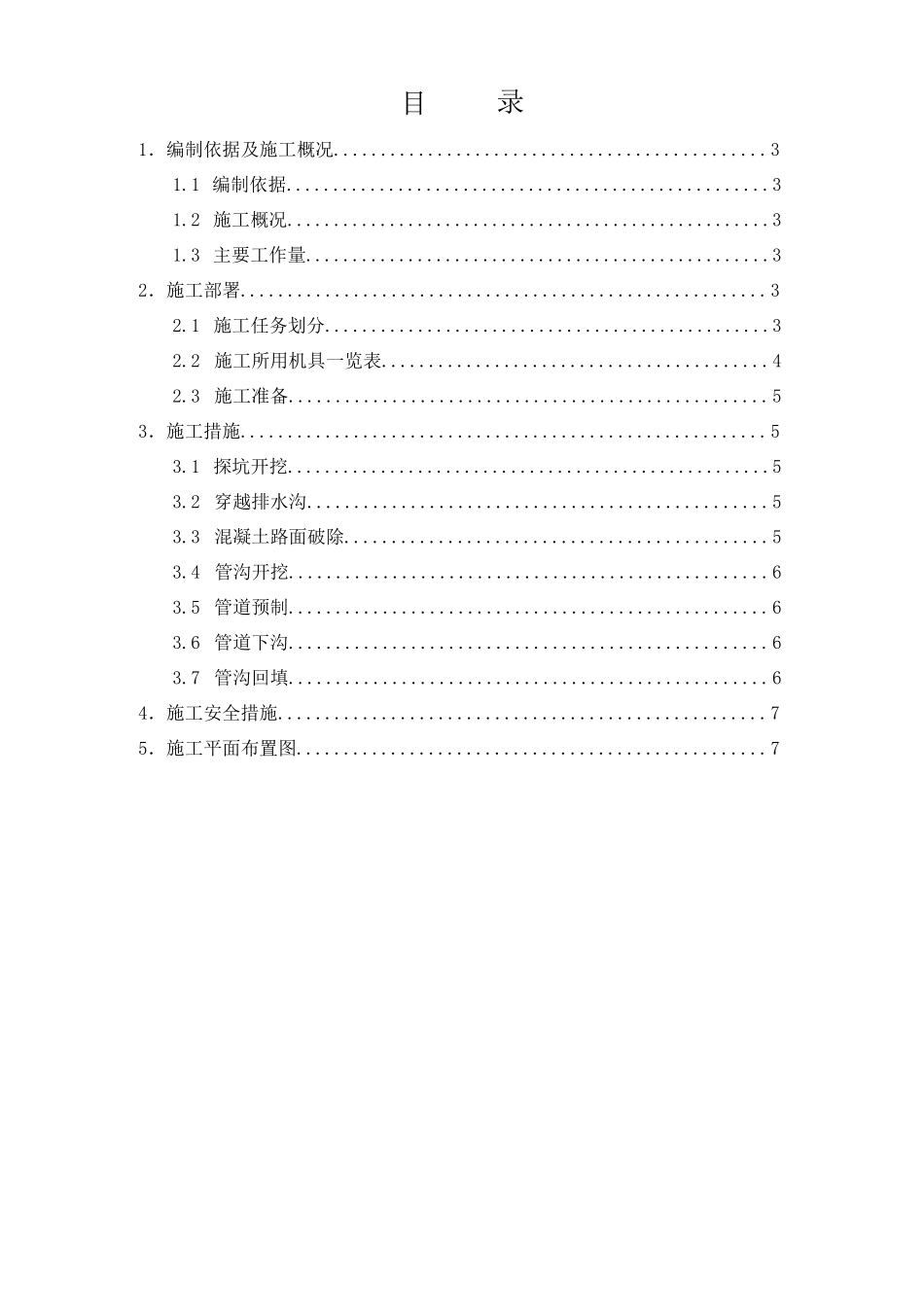

化工区地下管网穿越道路施工措施编制：审核：批准：吉化华强建设有限责任公司二零零一年九月录1．编制依据及施工概况..............................................31.1编制依据....................................................31.2施工概况....................................................31.3主要工作量..................................................32．施工部署........................................................32.1施工任务划分................................................32.2施工所用机具一览表.........................................42.3施工准备...................................................53．施工措施........................................................53.1探坑开挖....................................................53.2穿越排水沟.................................................53.3混凝土路面破除.............................................53.4管沟开挖...................................................63.5管道预制...................................................63.6管道下沟...................................................63.7管沟回填...................................................64．施工安全措施....................................................75．施工平面布置图..................................................7目1．编制依据及施工概况1.1编制依据施工图：化工区地下管网平面布置区域图(41)、(44)《工业金属管道工程施工及验收规范》GB50235-1997；《给水排水管道工程施工及验收规范》GB50268-2008；《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007；1.2施工概况根据现场地形及周围现有构建筑物，依据本次所施工图纸，对化工区九十二号路RD管道(DN1000)、七十八号路RD管道(DN400)进行路面、水沟穿越。DN400管道穿越三号路面、路边排水沟，DN1000管道穿越三号路面，排水检查井一座。1.3主要工作量七十八号路与三号路交叉位置处，雨水管道DN400要穿越三号路及三号路北侧一明水渠。三号路混凝土路面宽为6m，厚度为200mm；水渠底宽度为0.8m，水沟顶宽为1.2m渠深0.5m。水渠开挖前做好上游来水截断处理。管道穿越处，石砌水渠及混凝土路面均需破除。具体破除尺寸详见施工平面图。九十二号路与三号路交叉位置处，雨水管道要穿越三号路及三号路北侧一明水渠和圆形检查井一座。管道穿越中心线位置与圆井和排水渠发生冲突，管沟周围的构建筑物均需拆除，待管道下沟检查完毕后，对所拆除的构建筑物进行恢复。此处要拆除的水渠尺寸为：水渠宽为800mm，渠深500mm；圆形检查井直径为1000mm。2．施工部署2.1施工任务划分测量放线→开挖探坑→沙袋截水→布管排水→水沟、路面破除→沟槽开挖→管沟验槽→砂垫层→.............................................►管道下沟→管沟回填管道预制→焊口检查→焊口防腐→电火花检测→路面恢复2.2施工所用机具一览表序号材料及机具名称材质型号规格单位数量备注1大挖掘机CAT-320台12小挖掘机台13柴油发电机台14自发式电焊机台25装载机台16切割机台17打夯机台28铁锹把109导流管20#DN200根110水泵台111汽车吊25t台112汽车吊16t台113沙袋25Kg/袋袋1514镐头把415电镐1台16手拉葫芦1－3t10只17水准仪1台18塔尺1个19卷尺50m/卷1个20白灰25Kg/袋2袋2.3施工准备2.3.1施工现场达到“三通一平”，障碍物基本清除，混凝土路面破除、水沟开挖具备施工条件。2.3.2掌握现场地形、地貌、建筑物、各种管线和其他设施的情况。2.3.3编制施工技术方案，对施工顺序、人力安排、机械选型等做出详细的策划。2.3.4施工前进行现场交桩即由建设单位或相关单位指定坐标点和高程点；2.3.5临时水准点、高程桩、管道轴线控制桩的设置要便于观察且必须牢固并有标识和保护措施，经业主、总承包单位和监理复核，做好记录签字确认后方可使用，而且定期按规定进行校核；2.3.6施工前，对现场施工人员进行图纸交底，指出地埋已有电缆和管道的标高及坐标...
