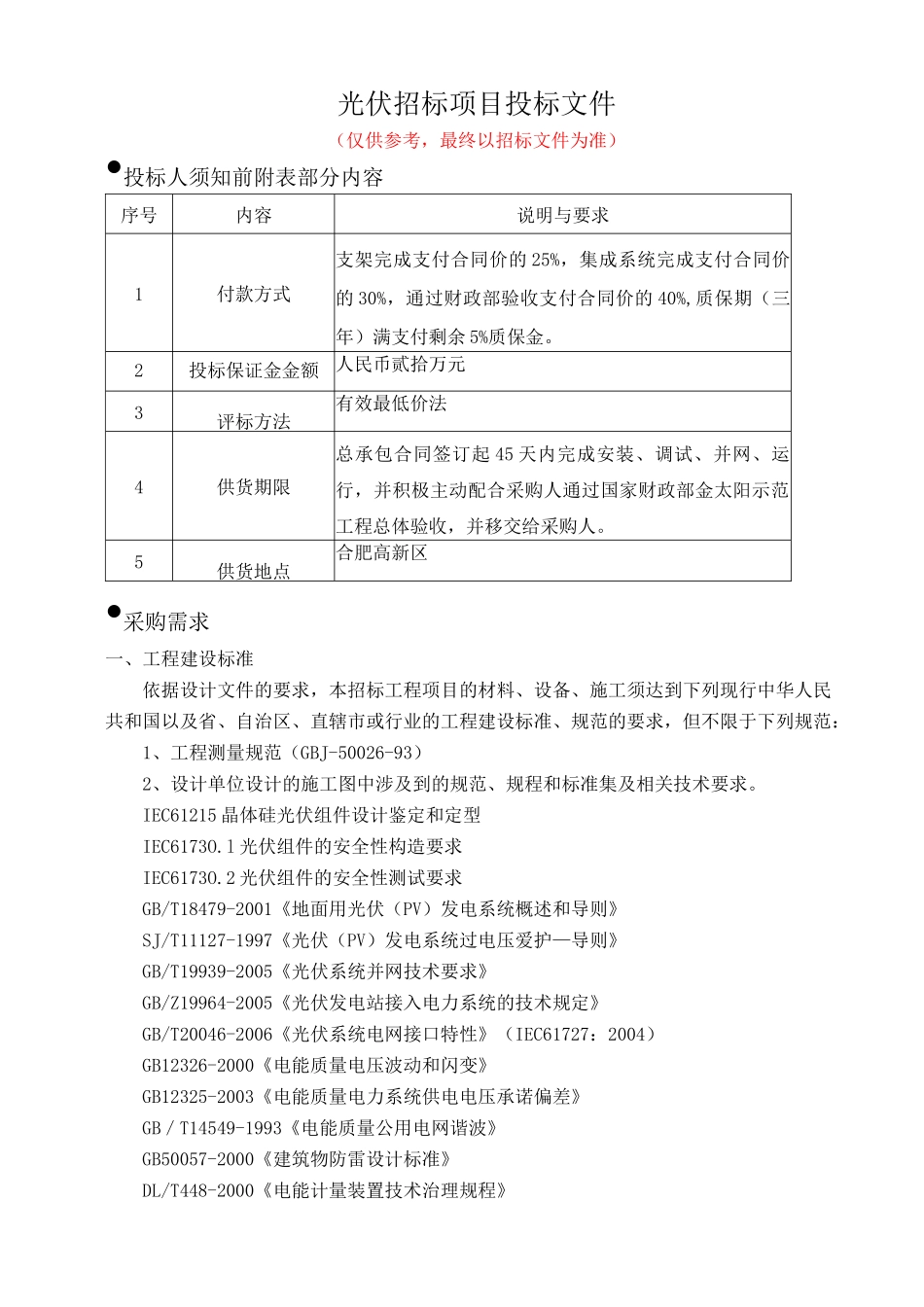

光伏招标项目投标文件（仅供参考，最终以招标文件为准）•投标人须知前附表部分内容序号内容说明与要求1付款方式支架完成支付合同价的25%，集成系统完成支付合同价的30%，通过财政部验收支付合同价的40%,质保期（三年）满支付剩余5%质保金。2投标保证金金额人民币贰拾万元3评标方法有效最低价法4供货期限总承包合同签订起45天内完成安装、调试、并网、运行，并积极主动配合采购人通过国家财政部金太阳示范工程总体验收，并移交给采购人。5供货地点合肥高新区•采购需求一、工程建设标准依据设计文件的要求，本招标工程项目的材料、设备、施工须达到下列现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求，但不限于下列规范：1、工程测量规范（GBJ-50026-93）2、设计单位设计的施工图中涉及到的规范、规程和标准集及相关技术要求。IEC61215晶体硅光伏组件设计鉴定和定型IEC6173O.l光伏组件的安全性构造要求IEC6173O.2光伏组件的安全性测试要求GB/T18479-2001《地面用光伏（PV）发电系统概述和导则》SJ/T11127-1997《光伏（PV）发电系统过电压爱护—导则》GB/T19939-2005《光伏系统并网技术要求》GB/Z19964-2005《光伏发电站接入电力系统的技术规定》GB/T20046-2006《光伏系统电网接口特性》（IEC61727：2004）GB12326-2000《电能质量电压波动和闪变》GB12325-2003《电能质量电力系统供电电压承诺偏差》GB／T14549-1993《电能质量公用电网谐波》GB50057-2000《建筑物防雷设计标准》DL/T448-2000《电能计量装置技术治理规程》GB50217-2007《电力工程电缆设计规范》DL/T404-2007《3.6kV～40.5kV交流金属封闭开关设备和操纵设备》GB17478-1998《低压直流电源设备的特性和安全要求》GB7251《低压成套开关设备和操纵设备》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》采购人声明：上述标准、规范及规程仅是本工程建筑安装的最差不多依据，并未包括实施中所涉及到的所有标准、规范和规程，同时所用标准和技术规范均应为合同签订之日为止时的最新版本。二、技术条件1、现场自然条件1.1厂址地理位置高新区“一中心三基地”子项目位于合肥高新区创新大道与望江西路路口，混凝土结构，安装面积约8528平方米；格力子项目位于合肥高新区柏堰科技园内，混凝土结构，可用面积约84318平方米。（面积以实际为准，详见附件：项目屋面结构图）图3.1系统运行原理图图3.1是本项目用户侧400V低压并网原理图，投标方应依照装机容量和子项目现场的接入条件，考虑确定子项目负荷侧并网方式升压至10kV,接入厂区内部10kV开关室。如本次能够接入400V低压系统，考虑今后进展需要用到高压并网方式，投标方在本次工程设计中，关于不需要升压至10kV的子项目，对升压室只设计，不建设。关于必须升压至10kV并网的子项目同步建设升压室。逆变器太阳电池10K.V/0.4KV_电力变不器I总配电箱逆流传周用业∣⅛.Λ投标方依照规程规范和设备安装地点的实际需要，设计的用户侧400V并网，或认为必要时的10kV并网，都须配置防逆流爱护装置。子项目的监控室、配电室分别设置在光伏发电设备的安装区域，投标方应依照现场勘查情形，确定具体的工程设计与施工方案。在公司总部应能通过网络软件监控数据。2、要紧设计原则2.1美观性与当地自然条件结合，美观大方。在不改变原有地貌环境和外观的前提下，设计安装太阳能光伏阵列的结构和布局。2.2高效性光伏系统在考虑的美观的前提下，在给定的安装面积内，尽可能高的提高光伏组件的利用效率，达到充分利用太阳能，提供最大发电量的目的。2.3安全性设计的光伏系统应该安全可靠，不能给建筑结构和其他用电设备带来安全隐患，并应满足光伏组件所在建筑部位的防火、防雷、防静电等相关功能要求，施工过程中要保证绝对安全，不能掉下任何设备和器具。尽可能的减少运行中的修理爱护工作，同时应考虑到方便施工和利于爱护。2.4在太阳能光伏电站的设计、设备选型方面，也遵循了如下原则：可靠性高：设备余量充分，系统配置先进、合理，设备、部...
