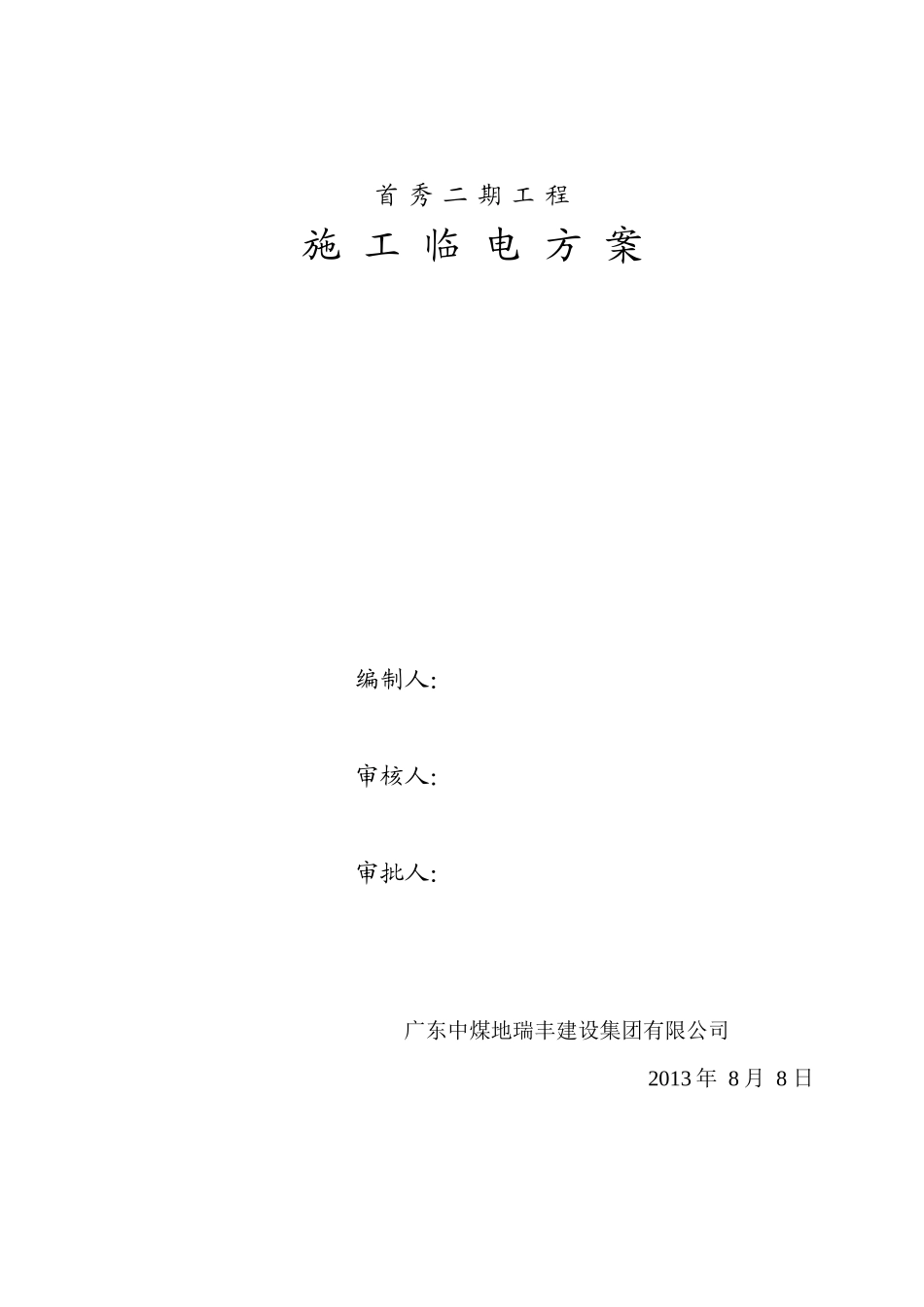

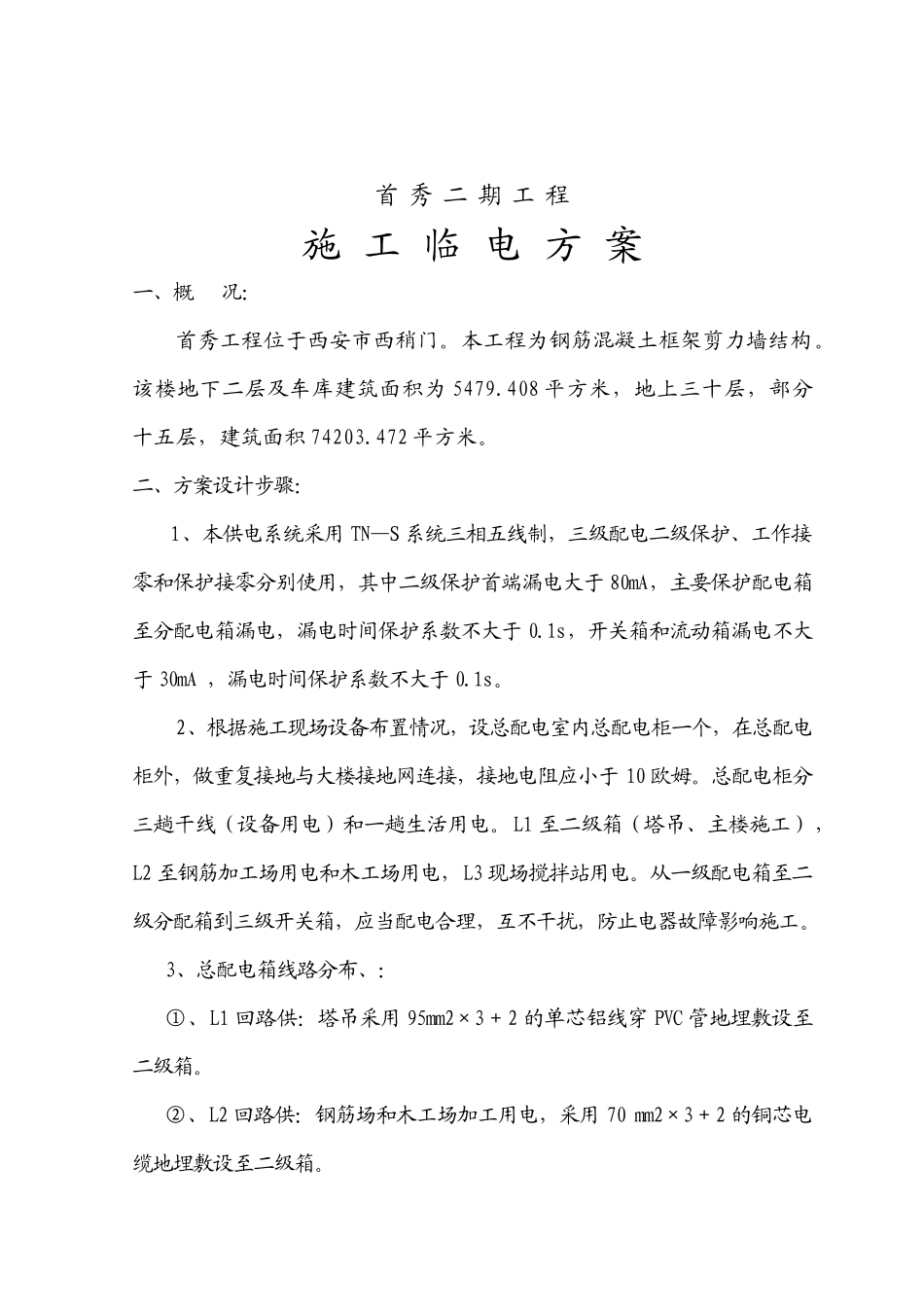

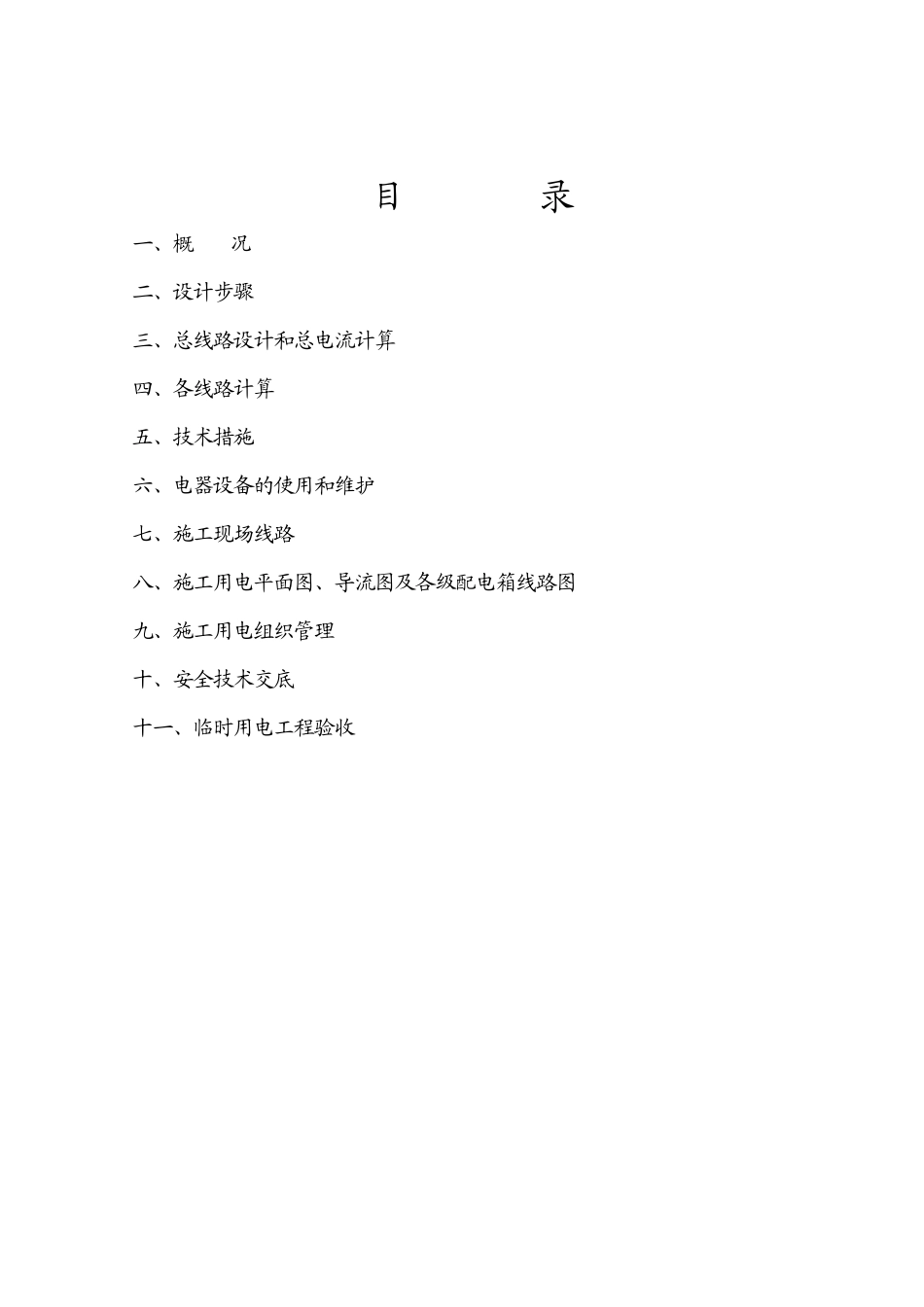

首 秀 二 期 工 程施 工 临 电 方 案编制人：审核人：审批人： 广东中煤地瑞丰建设集团有限公司2013 年 8 月 8 日目 录一、概 况二、设计步骤三、总线路设计和总电流计算四、各线路计算五、技术措施六、电器设备的使用和维护七、施工现场线路八、施工用电平面图、导流图及各级配电箱线路图九、施工用电组织管理十、安全技术交底十一、临时用电工程验收首 秀 二 期 工 程施 工 临 电 方 案一、概 况：首秀工程位于西安市西稍门。本工程为钢筋混凝土框架剪力墙结构。该楼地下二层及车库建筑面积为 5479.408 平方米，地上三十层，部分十五层，建筑面积 74203.472 平方米。 二、方案设计步骤： 1、本供电系统采用 TN—S 系统三相五线制，三级配电二级保护、工作接零和保护接零分别使用，其中二级保护首端漏电大于 80mA，主要保护配电箱至分配电箱漏电，漏电时间保护系数不大于 0.1s，开关箱和流动箱漏电不大于 30mA ，漏电时间保护系数不大于 0.1s。2、根据施工现场设备布置情况，设总配电室内总配电柜一个，在总配电柜外，做重复接地与大楼接地网连接，接地电阻应小于 10 欧姆。总配电柜分三趟干线（设备用电）和一趟生活用电。L1 至二级箱（塔吊、主楼施工），L2 至钢筋加工场用电和木工场用电，L3 现场搅拌站用电。从一级配电箱至二级分配箱到三级开关箱，应当配电合理，互不干扰，防止电器故障影响施工。3、总配电箱线路分布、：①、L1 回路供：塔吊采用 95mm2×3＋2 的单芯铝线穿 PVC 管地埋敷设至二级箱。②、L2 回路供：钢筋场和木工场加工用电，采用 70 mm2×3＋2 的铜芯电缆地埋敷设至二级箱。③、L3 回路供：现场搅拌用电，采用 95mm2×3＋2 的单芯铝线穿 PVC 管内导线埋地敷设至二级分配电箱。、L4 回路供：主楼施工用电，95mm×10+2 的单芯铝线穿 PVC 管内导线埋地敷设至二级分配电箱。4、生活照明配电线路分布：B1 回路供办公区用电，沿围墙采用 PVC 管穿线敷设至二级箱。B2 回路供民工生活区用电，采用 PVC 管导线敷设至二级箱。5、根据工程进度及施工需要使用机械设备统计如下：序号名称额定功率（KW）数量（台）1塔吊（QTZ80A 型）3412电焊机（闪光焊、电渣焊）16433木工锯台324钢筋切断机（40 型）2.225钢筋弯曲机（40 型）326施工电梯6017滚压直螺纹机（40 型）1028输送泵（暂时考虑电泵）9019振动器1.5310生活办公照明5011施工镝灯照明3.52三、总负荷...
