流量仪表的选型原则

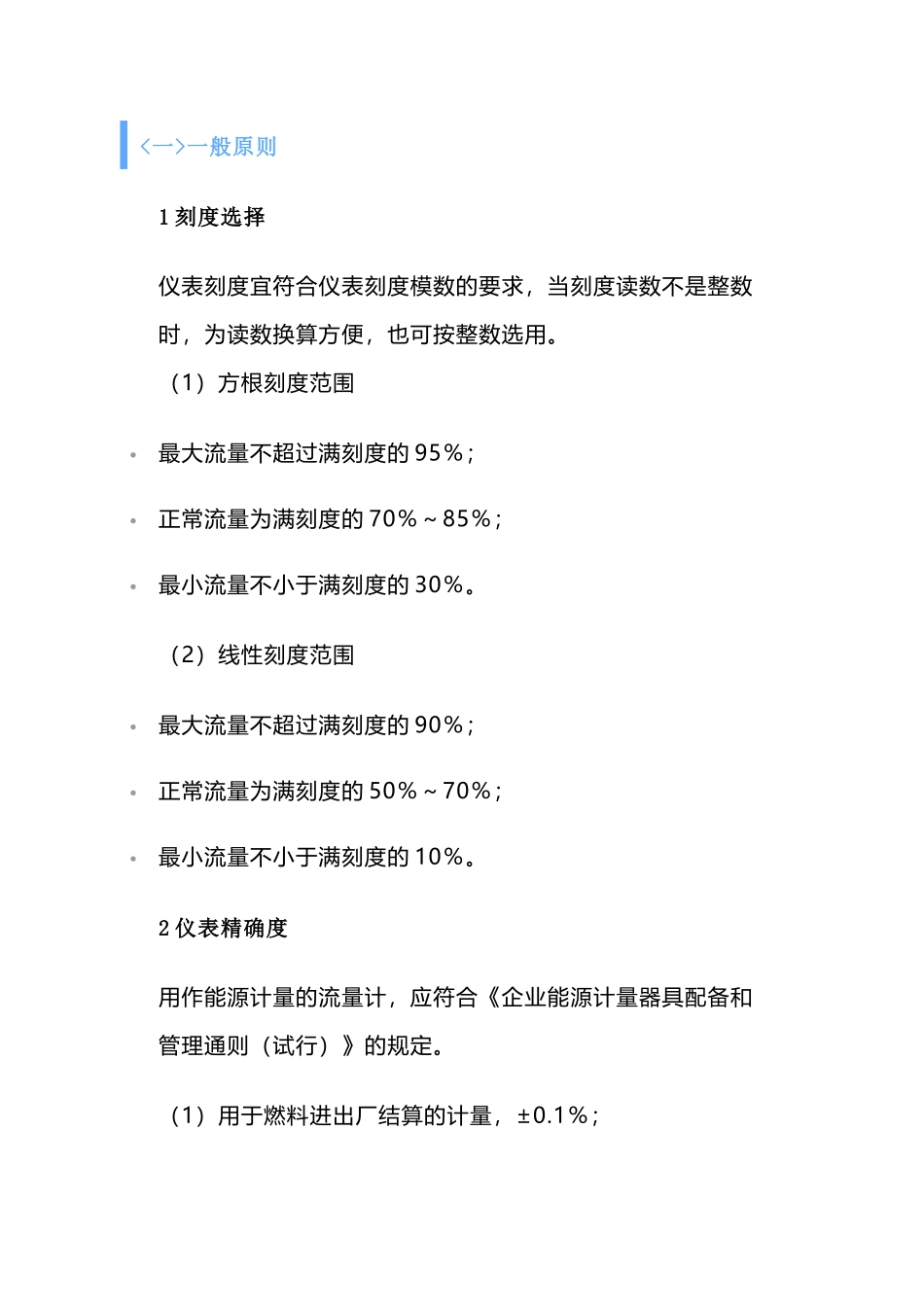

流量仪表的选型原则_第1页
1/11
流量仪表的选型原则_第2页
2/11
<一>一般原则1 刻度选择仪表刻度宜符合仪表刻度模数的要求,当刻度读数不是整数时,为读数换算方便,也可按整数选用。(1)方根刻度范围最大流量不超过满刻度的 95%;正常流量为满刻度的 70%~85%;最小流量不小于满刻度的 30%。(2)线性刻度范围最大流量不超过满刻度的 90%;正常流量为满刻度的 50%~70%;最小流量不小于满刻度的 10%。2 仪表精确度用作能源计量的流量计,应符合《企业能源计量器具配备和管理通则(试行)》的规定。(1)用于燃料进出厂结算的计量,±0.1%;(2)用于车间班组、工艺过程的技术经济分析的计量,±0.5%~2%;(3)用于工业及民用水的计量,±2.5%;(4)用于包括过热蒸汽和饱和蒸汽的蒸汽计量,±2.5%;(5)用于天然气、瓦斯及家用煤气的计量,±2.0%;(6)用于重点用能设备及工艺过程控制的油的计量,±1.5%;(7)用于工艺过程控制的其它含能工质(如压缩空气、氧、氮、氢、水等)的计量,±2%。3 流量单位体积流量用 m3/h、l/h;质量流量用 kg/h、t/h;标准状态下气体体积流量用Nm3/h(0℃,0.1013MPa)。<二>一般流体、液体、蒸汽流量测量仪表的选型1 差压式流量计(1)节流装置① 标准节流装置一般流体的流量测量,应选用标准节流装置(标准孔板、标准喷咀)。标准节流装置的选用,必须符合 GB2624-8l 的规定或国际标准 ISO 5167-1980。如有新的国家标准规定,应执行新规定。② 非标准节流装置符合下列条件者,可选用文丘里管:要求低压力损耗下的精确测量;被测介质为干净的气体、液体;管道内径在 100~800mm 范围;流体压力在 1.0MPa 以内。符合下列条件者,可选用双重孔板:被测介质为干净气体、液体;雷诺数大于(等于)3000、小于(等于))300000 范围内。符合下列条件者,可选 1/4 圆喷嘴;被测介质为干净气体、液体;雷诺数大于 200、小于 100000 范围内。符合下列条件者,可选圆缺孔板:被测介质在孔板前后可能产生沉淀物的脏污介质(如高炉煤气、泥浆等);必须具有水平或倾斜的管道。③ 取压方式的选择应考虑整个工程尽量采用统一的取压方式。一般采用角接取压或法兰取压方式。根据使用条件和测量要求,可采用径距取压等其它取压方式。(2)差压变送器差压范围的选择差压范围的选择应根据计算确定,一般情况下根据流体工作压力高低不同宜选:低差压:6kPa,10kPa;中差压:16kPa,25kPa;高差压...
