项目汽轮机调试报告

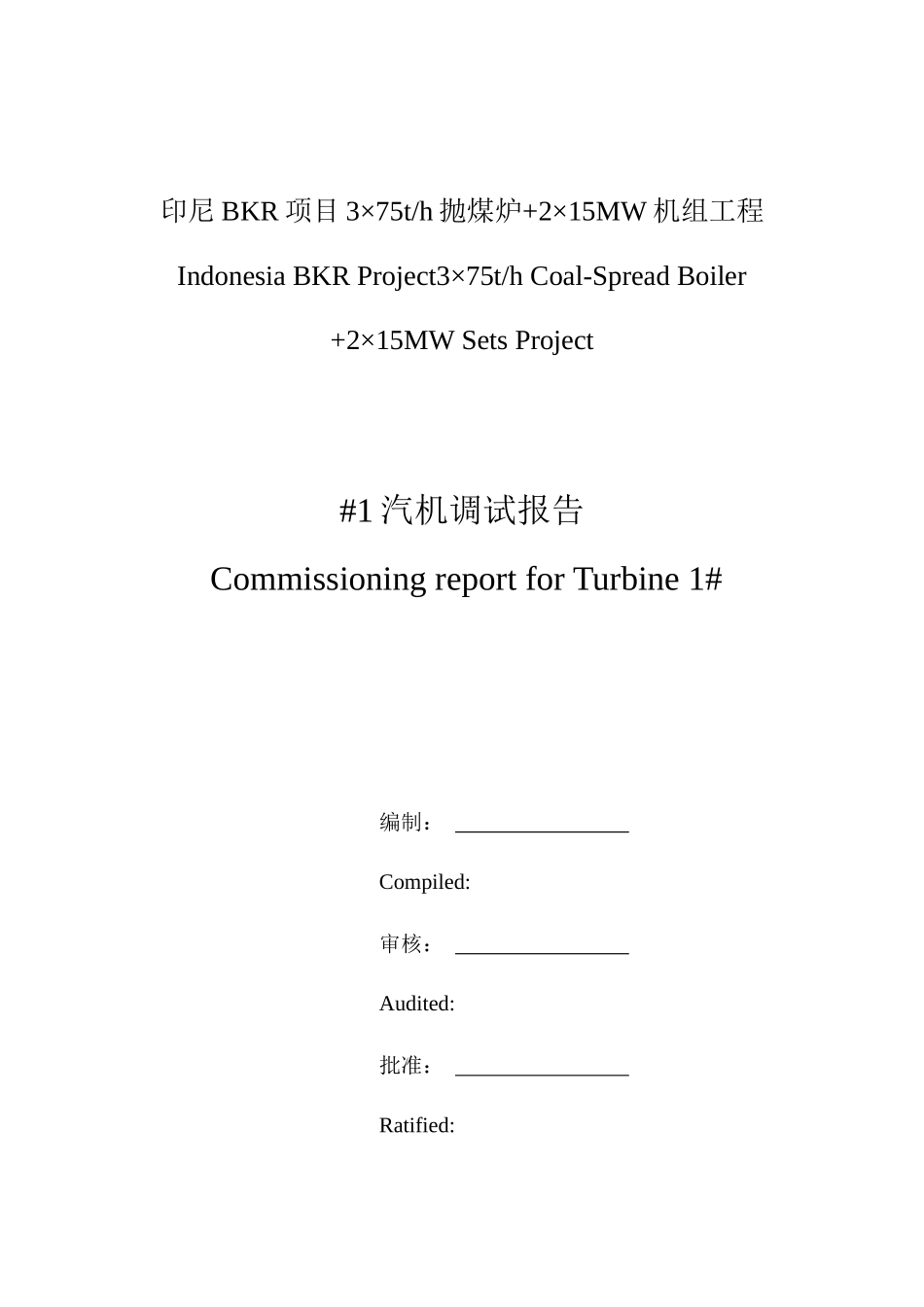

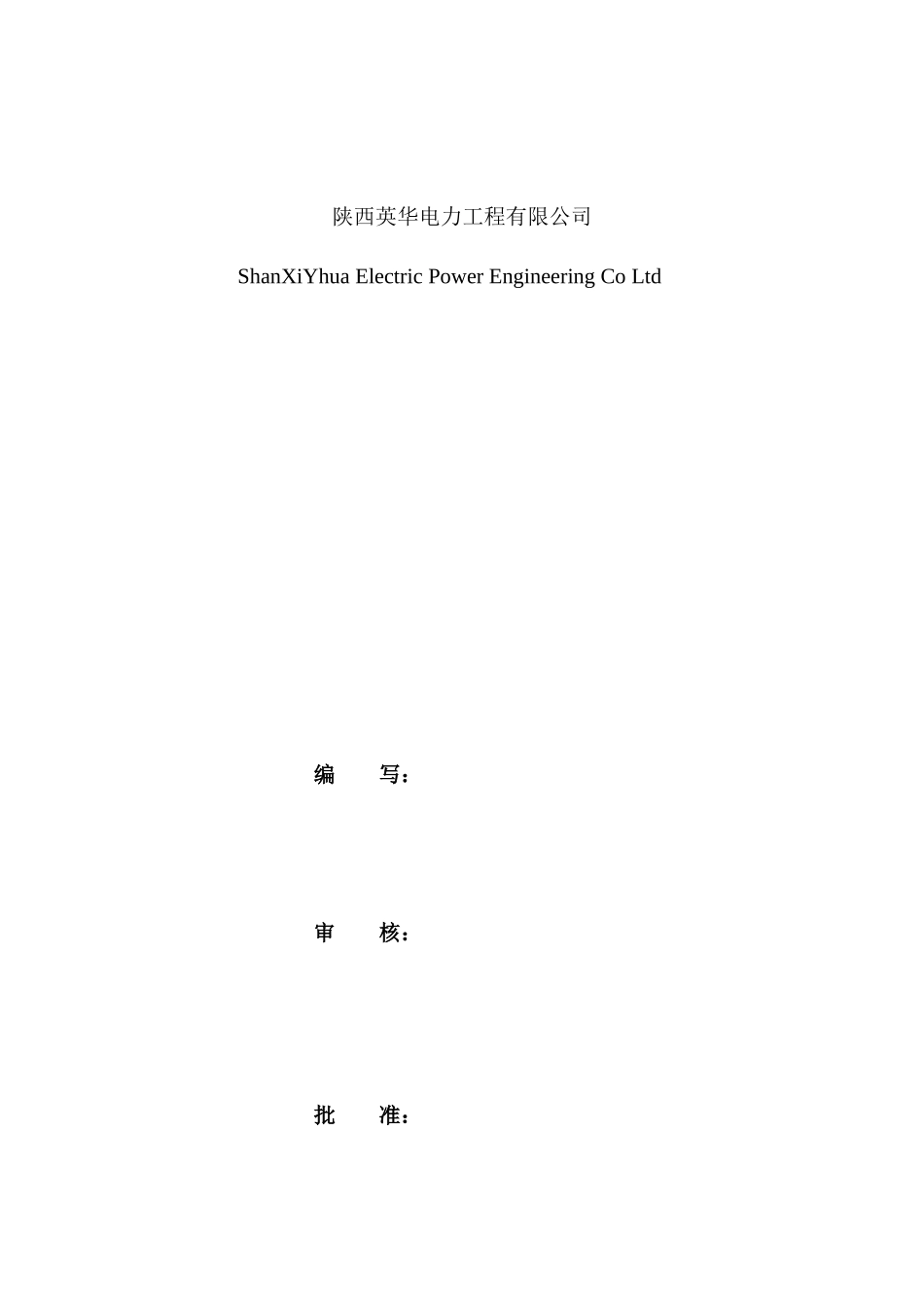

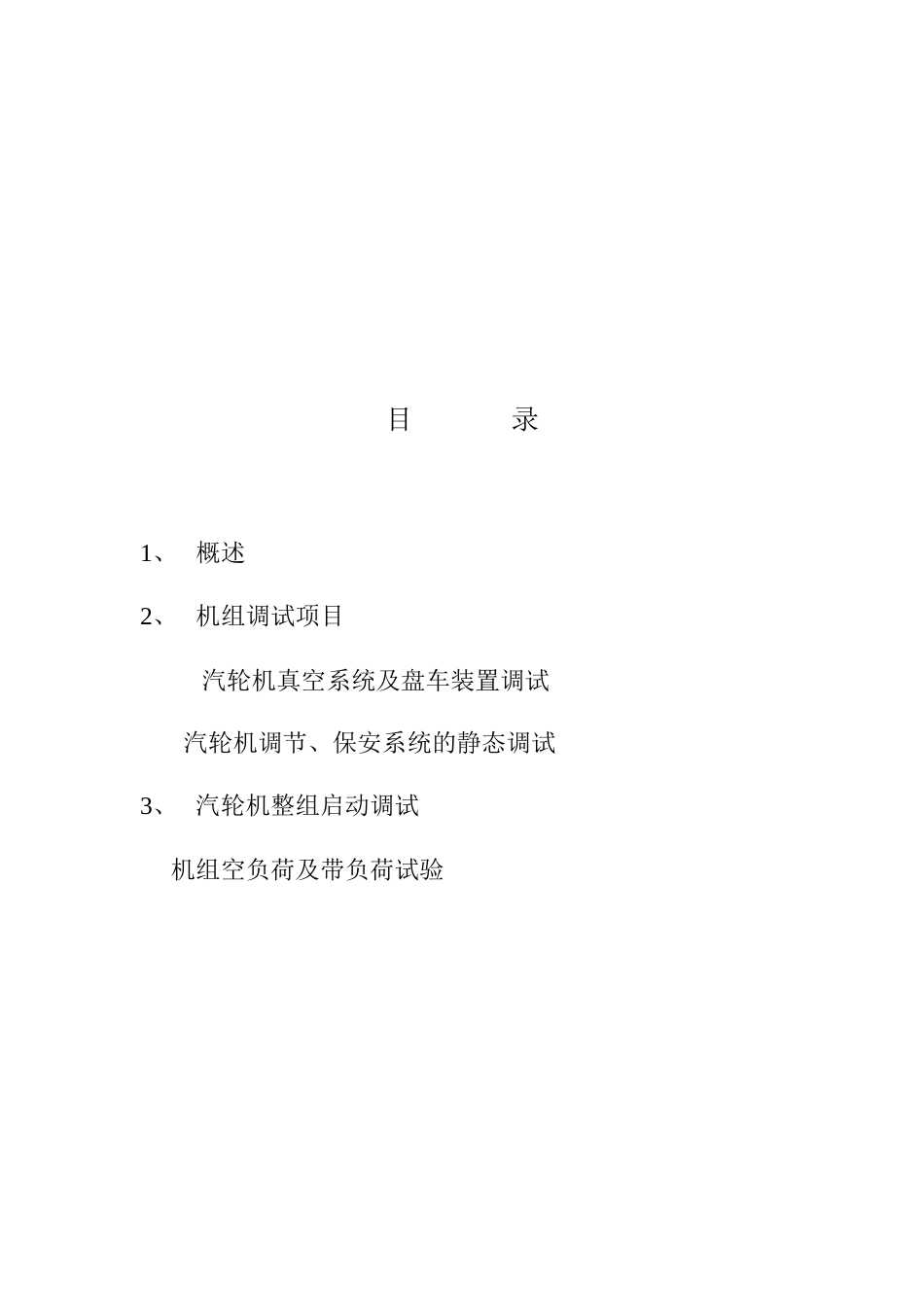

印尼 BKR 项目 3×75t/h 抛煤炉+2×15MW 机组工程Indonesia BKR Project3×75t/h Coal-Spread Boiler+2×15MW Sets Project#1 汽机调试报告 Commissioning report for Turbine 1# 编制： Compiled:审核： Audited:批准： Ratified:陕西英华电力工程有限公司ShanXiYhua Electric Power Engineering Co Ltd编 写： 审 核：批 准： 目 录1、 概述 2、 机组调试项目汽轮机真空系统及盘车装置调试 汽轮机调节、保安系统的静态调试3、 汽轮机整组启动调试 机组空负荷及带负荷试验 1． 概述：1.1 本体部分印尼 BKR 项目为 3×75t/h 抛煤炉+2×15MW 机组项目，二台青岛捷能电站工程有限公司生产的 15MW 汽轮发电机组，热控系统采用 DEH 系统，本汽轮机与中国无锡华光锅炉股份有限公司生产的 75t/h 次高温次高压倒转抛煤锅炉和中国山东济南发电设备厂生产的 QF-15-2 型空冷发电机组配套，锅炉与汽轮机热力系统为母管布置。汽轮机型号 C15-4.9/0.49 型抽凝式汽轮机；1.1.1汽轮机主机技术数据 汽轮机型式 冲动式抽凝汽轮机 汽轮机型号 C15-4.9/0.49 汽轮机额定功率 15 MW 主汽阀前额定蒸汽压力 4.9(+0.2, -0.3) MPa (绝对 Absolute)主汽阀前额定蒸汽温度 470（+10，-15）℃ 额定工况主蒸汽流量 ～91.5t/h冷却水温度 （正常） 25 ℃ （最高） 33 ℃ 设计工况排汽压力 -0.0056Mpa回热级数 4 额定工况给水温度 150 ℃ 额定转速： 3000 rpm旋转方向： 从汽轮机端向发电机端看为顺时针制造厂家 青岛捷能电站工程有限公司 1.1.2 设计运行工况项 目单位数 据备注电功率kw15000主汽门前压力MPa4.9+0.2 —0.3温度℃470+10 —15流量t/h91.5额定工况调节级压力MPa1.81温度℃341一级回热抽汽压力MPa0.818供高压加热器温度℃273二段抽汽压力MPa0.49工业用汽温度℃207三级回热抽汽压力MPa0.099供除氧器温度℃99四级回热抽汽压力MPa0.01供低压加热器温度℃46 排汽压力MPa0.0056至凝结器温度℃凝结水温度℃46压力Mpa低加出口温度℃94额定工况流量t/h63.654除氧器出口温度℃104额定工况流量t/h70高加出口温度℃150额定工况流量t/h70汽 耗kg/kw.h4.67额定工况热 耗kJ/kw.h12469额定工况1.1.3 汽轮发电机转子临界转速汽轮机转子临界转速 1605 r/min发电机转子临界转速 1350 r/min1.1.4 危急遮断机动作转速 3300～3360 r/min危急遮断机复位转速 ≤3000 r/min汽轮机...
