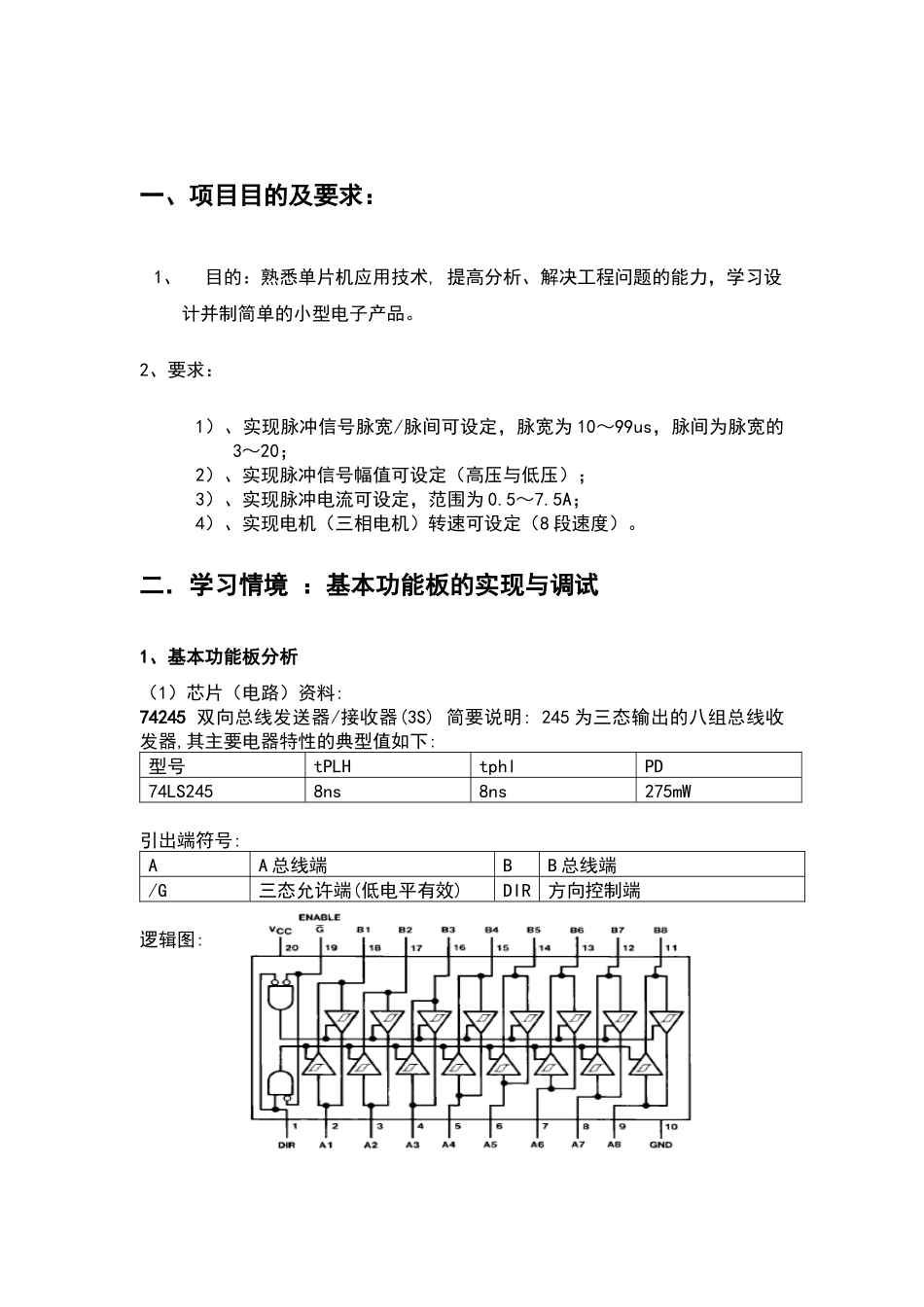

项目 脉冲电源控制器目录一．项目目的及要求 1．项目目的·····························2 2．技术要求 ····························2二．学习情境 ：基本功能板的实现与调试·················21．基本功能板分析··························2 1.1．芯片（电路）资料······················2 ----------74245…… … … … … … … … … … … … … … 2 ---------- 8253…… … … … … … … … … … … … … … 3 ----------74374…… … … … … … … … … … … … … … 4 ---------- STC89C51… … … … … … … … … … … … … 5 ----------MAX485 … … … … … … … … … … … … … … 6 -------6N163… … … … … … … … … … … … … … … 71.2．课题资料分析 … … … … … … … … … … … … … … 8 2．硬件设计·····························8 2.1 19264A 液晶显示屏 … … … … … … … … … … … … … 8 2.2 PCB 图… … … … … … … … … … … … … … … … 10 3． 软件设计---- 程序… … … … … … … … … … … … … … 11 三. 总结（心得）···························15四. 参考文献···························· 15一、项目目的及要求：1、目的：熟悉单片机应用技术, 提高分析、解决工程问题的能力，学习设计并制简单的小型电子产品。2、要求：1）、实现脉冲信号脉宽/脉间可设定，脉宽为 10～99us，脉间为脉宽的3～20；2）、实现脉冲信号幅值可设定（高压与低压）；3）、实现脉冲电流可设定，范围为 0.5～7.5A；4）、实现电机（三相电机）转速可设定（8 段速度）。二．学习情境 ：基本功能板的实现与调试1、基本功能板分析（1）芯片（电路）资料:74245 双向总线发送器/接收器(3S) 简要说明: 245 为三态输出的八组总线收发器,其主要电器特性的典型值如下: 型号tPLHtphlPD74LS2458ns8ns275mW引出端符号:AA 总线端BB 总线端/G三态允许端(低电平有效)DIR方...
