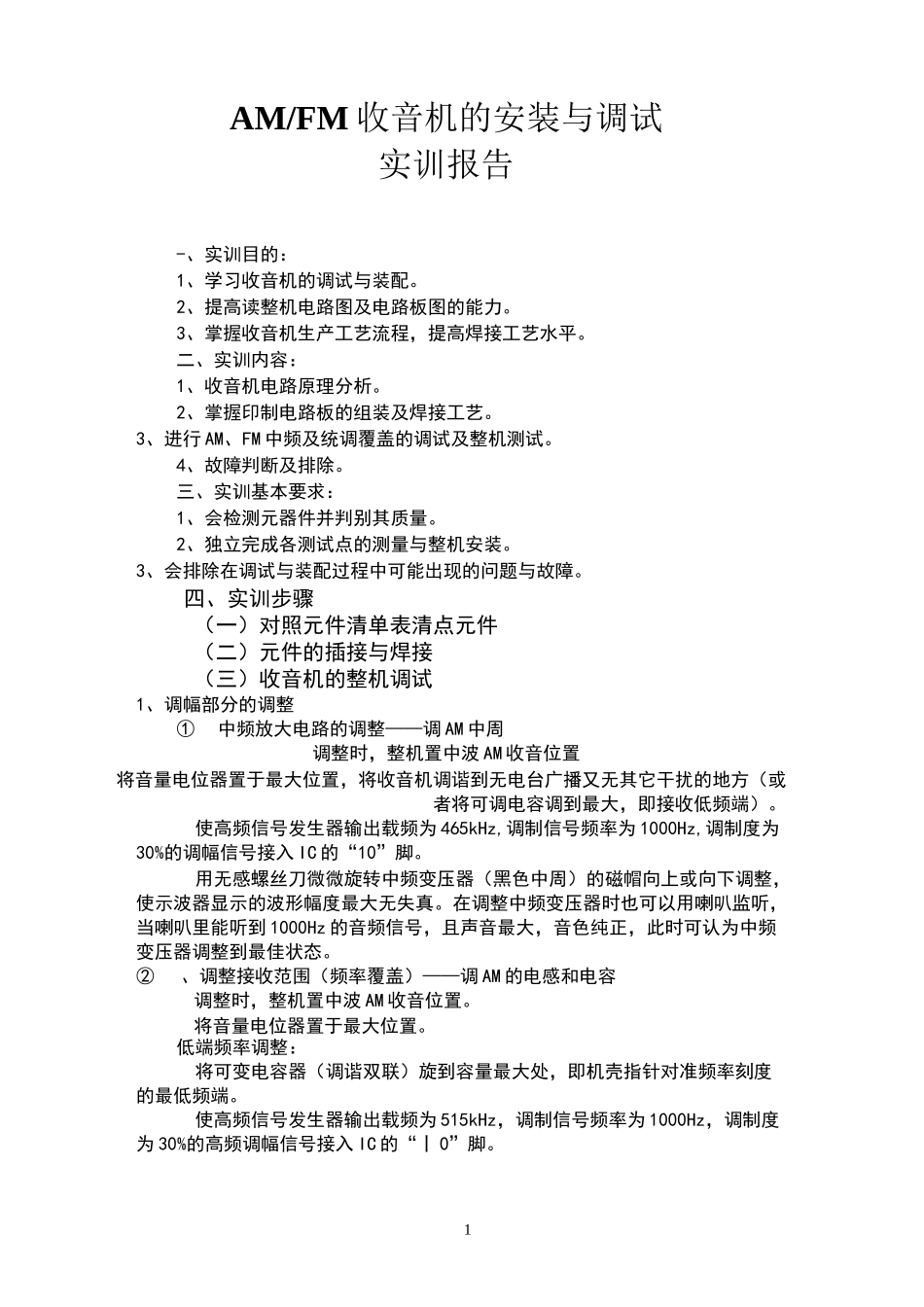

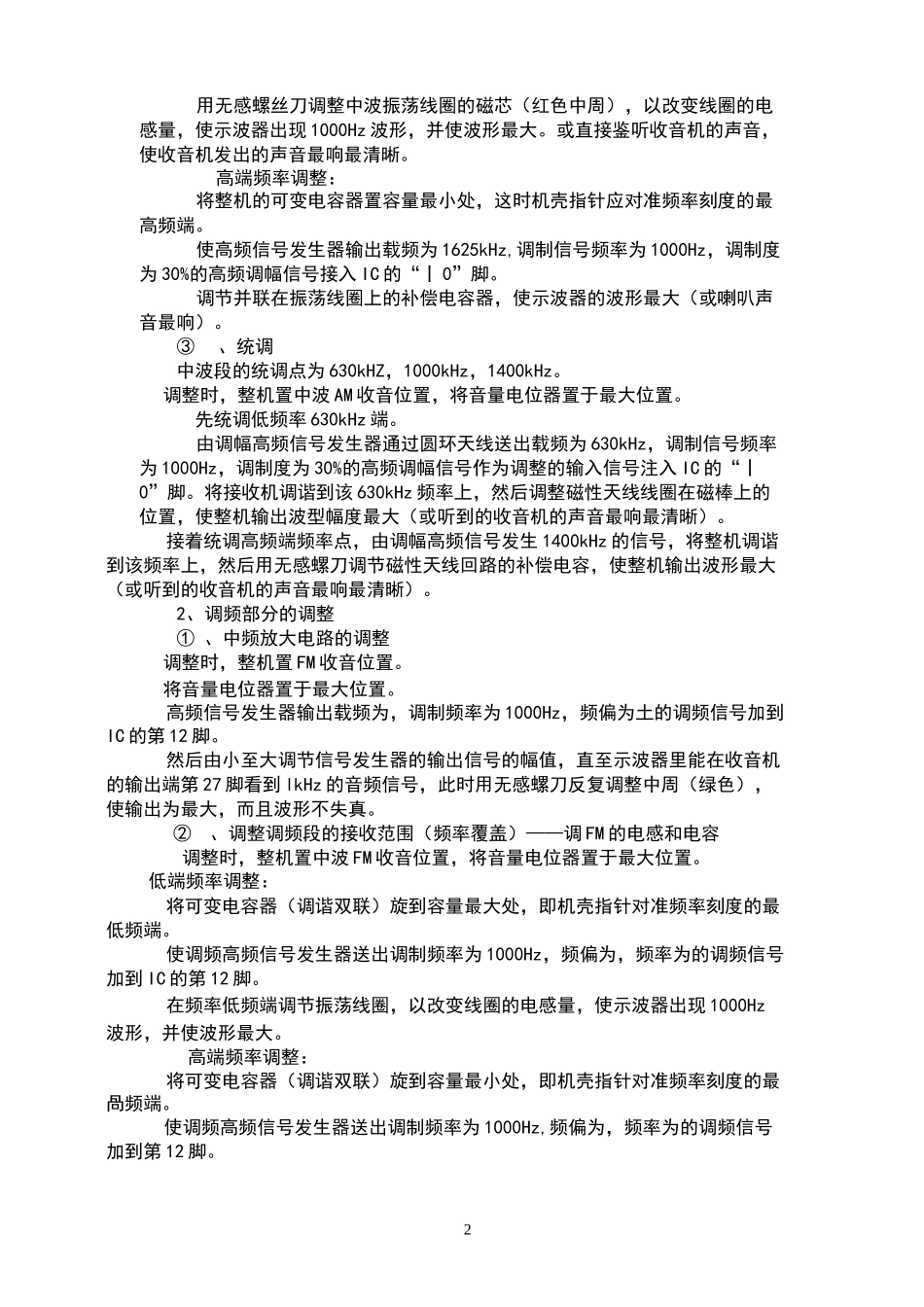

1AM/FM 收音机的安装与调试实训报告-、实训目的：1、学习收音机的调试与装配。2、提高读整机电路图及电路板图的能力。3、掌握收音机生产工艺流程，提高焊接工艺水平。二、实训内容：1、收音机电路原理分析。2、掌握印制电路板的组装及焊接工艺。3、进行 AM、FM 中频及统调覆盖的调试及整机测试。4、故障判断及排除。三、实训基本要求：1、会检测元器件并判别其质量。2、独立完成各测试点的测量与整机安装。3、会排除在调试与装配过程中可能出现的问题与故障。四、实训步骤（一）对照元件清单表清点元件（二）元件的插接与焊接（三）收音机的整机调试1、调幅部分的调整①中频放大电路的调整——调 AM 中周调整时，整机置中波 AM 收音位置将音量电位器置于最大位置，将收音机调谐到无电台广播又无其它干扰的地方（或者将可调电容调到最大，即接收低频端）。使高频信号发生器输出载频为 465kHz,调制信号频率为 1000Hz,调制度为30%的调幅信号接入 IC 的“10”脚。用无感螺丝刀微微旋转中频变压器（黑色中周）的磁帽向上或向下调整，使示波器显示的波形幅度最大无失真。在调整中频变压器时也可以用喇叭监听，当喇叭里能听到 1000Hz 的音频信号，且声音最大，音色纯正，此时可认为中频变压器调整到最佳状态。②、调整接收范围（频率覆盖）——调 AM 的电感和电容调整时，整机置中波 AM 收音位置。将音量电位器置于最大位置。低端频率调整：将可变电容器（调谐双联）旋到容量最大处，即机壳指针对准频率刻度的最低频端。使高频信号发生器输出载频为 515kHz，调制信号频率为 1000Hz，调制度为 30%的高频调幅信号接入 IC 的“丨 0”脚。2用无感螺丝刀调整中波振荡线圈的磁芯（红色中周），以改变线圈的电感量，使示波器出现 1000Hz 波形，并使波形最大。或直接鉴听收音机的声音，使收音机发出的声音最响最清晰。高端频率调整：将整机的可变电容器置容量最小处，这时机壳指针应对准频率刻度的最高频端。使高频信号发生器输出载频为 1625kHz,调制信号频率为 1000Hz，调制度为 30%的高频调幅信号接入 IC 的“丨 0”脚。调节并联在振荡线圈上的补偿电容器，使示波器的波形最大（或喇叭声音最响）。③、统调中波段的统调点为 630kHZ，1000kHz，1400kHz。调整时，整机置中波 AM 收音位置，将音量电位器置于最大位置。先统调低频率 630kHz 端。由调幅高频信号发生器通过圆环天线送出载频为 630kHz，调制信号频率为 1000Hz，...
