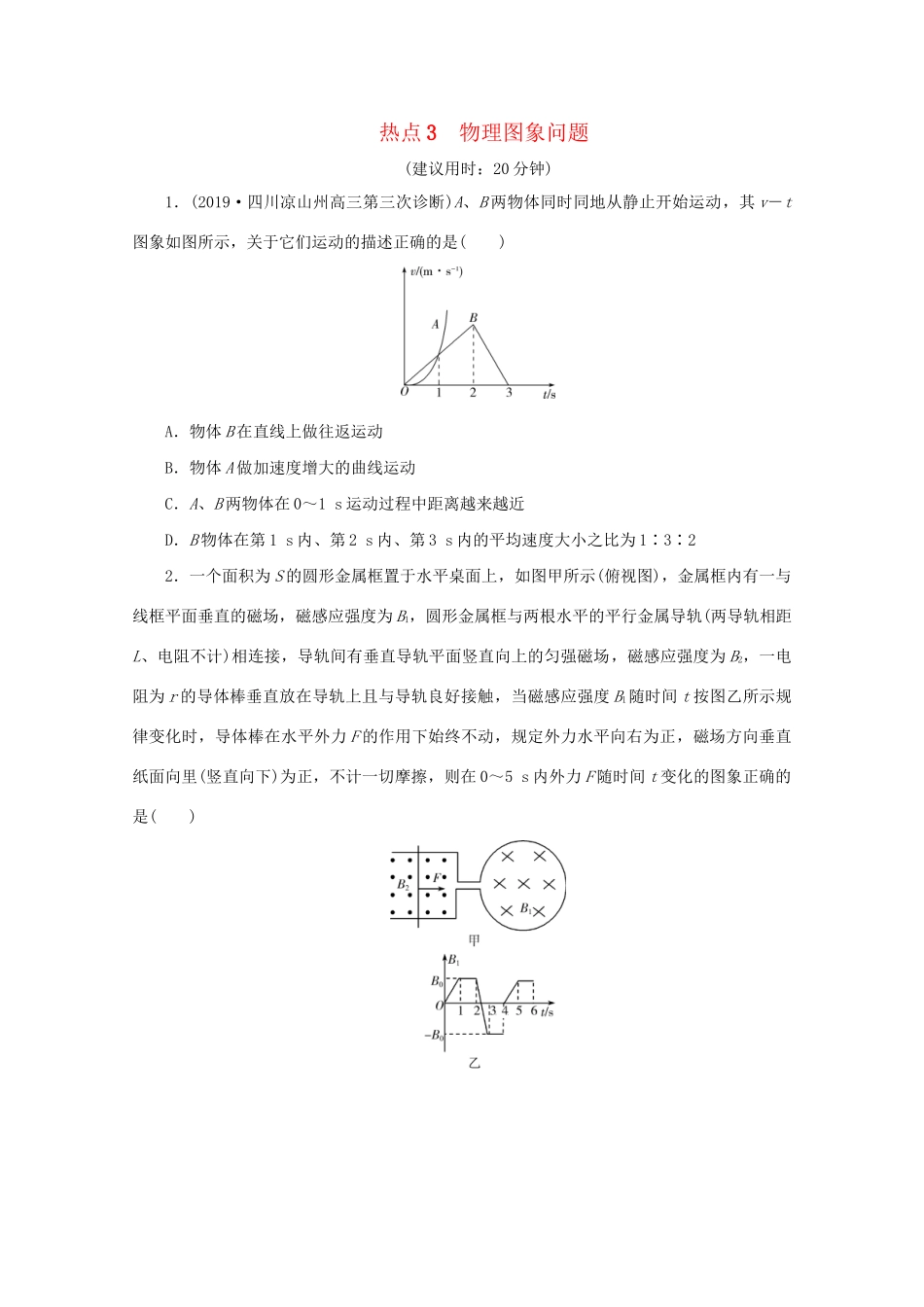

热点3物理图象问题(建议用时：20分钟)1．(2019·四川凉山州高三第三次诊断)A、B两物体同时同地从静止开始运动，其v－t图象如图所示，关于它们运动的描述正确的是()A．物体B在直线上做往返运动B．物体A做加速度增大的曲线运动C．A、B两物体在0～1s运动过程中距离越来越近D．B物体在第1s内、第2s内、第3s内的平均速度大小之比为1∶3∶22．一个面积为S的圆形金属框置于水平桌面上，如图甲所示(俯视图)，金属框内有一与线框平面垂直的磁场，磁感应强度为B1，圆形金属框与两根水平的平行金属导轨(两导轨相距L、电阻不计)相连接，导轨间有垂直导轨平面竖直向上的匀强磁场，磁感应强度为B2，一电阻为r的导体棒垂直放在导轨上且与导轨良好接触，当磁感应强度B1随时间t按图乙所示规律变化时，导体棒在水平外力F的作用下始终不动，规定外力水平向右为正，磁场方向垂直纸面向里(竖直向下)为正，不计一切摩擦，则在0～5s内外力F随时间t变化的图象正确的是()3．(2019·青岛模拟)已知雨滴在空中运动时所受空气阻力f＝kr2v2，其中k为比例系数，r为雨滴半径，v为运动速率．t＝0时，雨滴由静止开始沿竖直方向下落．落地前雨滴已做匀速运动且速率为vm，用a表示雨滴的加速度，下列图象不可能正确的是()4．(多选)(2019·湖南邵阳高三模拟)质量为M的足够长的木板B放在光滑水平地面上，一个质量为m的滑块A(可视为质点)放在木板上，设木块受到的最大静摩擦力等于滑动摩擦力，如图甲所示．木板B受到随时间t变化的水平拉力F作用时，用传感器测出木板B的加速度a，得到如图乙所示的a－F图象，取g＝10m/s2，则()A．滑块A的质量m＝1.5kgB．木板B的质量M＝1.5kgC．当F＝5N时，木板B的加速度a＝4m/s2D．滑块A与木板B间的动摩擦因数为μ＝0.15．(多选)在某电场中沿x方向上，电势φ与x关系如图所示，假想有一电子在该电场中仅受电场力作用而移动，则下列关于电场和电子能量说法正确的是()A．x3到x4区域内沿x轴方向上的电场为匀强电场B．若电子从电势为2V的x1位置向右运动到电势为2V的x7位置，因为电子电势能不变，电场力不做功，电子初动能大于零即可满足要求C．x6到x7区域内沿x轴方向上的电场强度为零D．若电子从电势为2V的x1位置向右运动到电势为2V的x7位置，为了通过x4处电势为3V的位置，电子至少具有初动能1eV6．(多选)如图所示，电阻不计、间距为L的粗糙平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R，质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F＝F0＋kv(F0、k是常量)，金属棒与导轨始终垂直且接触良好，金属棒与导轨间的动摩擦因数为μ.下列关于金属棒的速度v随时间t变化的图象和感应电流的功率P随v2变化的图象可能正确的是()7．(多选)如图甲所示，物块的质量m＝1kg，初速度v0＝10m/s，方向水平向右，在一水平向左的恒力F作用下从O点沿粗糙的水平面向右运动，某时刻后恒力F突然反向，整个过程中物块速度的平方随位置坐标变化的关系图象如图乙所示，g取10m/s2.下列选项中正确的是()A．0～5s内物块做匀减速运动B．在t＝1s时刻，恒力F反向C．恒力F大小为10ND．物块与水平面间的动摩擦因数为0.38.(多选)(2019·潍坊模拟)如图所示，在水平向右的匀强电场中，t＝0时，带负电的物块以速度v0沿斜面向上滑动，然后滑回到原处．已知物块与斜面间的动摩擦因数不变，物块所带电荷量不变，用Ek表示物块的动能，x表示位移，Ep表示电势能，取斜面底端为零势能面，规定v0的方向为正方向，则下列选项中的图线正确的是()热点3物理图象问题1．解析：选D.在v－t图象中，纵坐标代表速度的大小和方向，斜率表示加速度，图线与时间轴围成的面积表示位移；由图可知，B先做匀加速直线运动，再做匀减速直线运动，速度一直为正值，为单向直线运动．物体A做加速度增大的直线运动；在0～1s内，B物体在前，A物体在后，距离越来越远；由于图线与时间轴围成的面积表示位移，可求得B物体在第1s内、第2s内、第3s内的位移比为1∶3∶2，由v＝，可知平均速度大小之比为1∶3∶2.综上分析，D正确．2．解析：选A.因导体棒在水平外...
