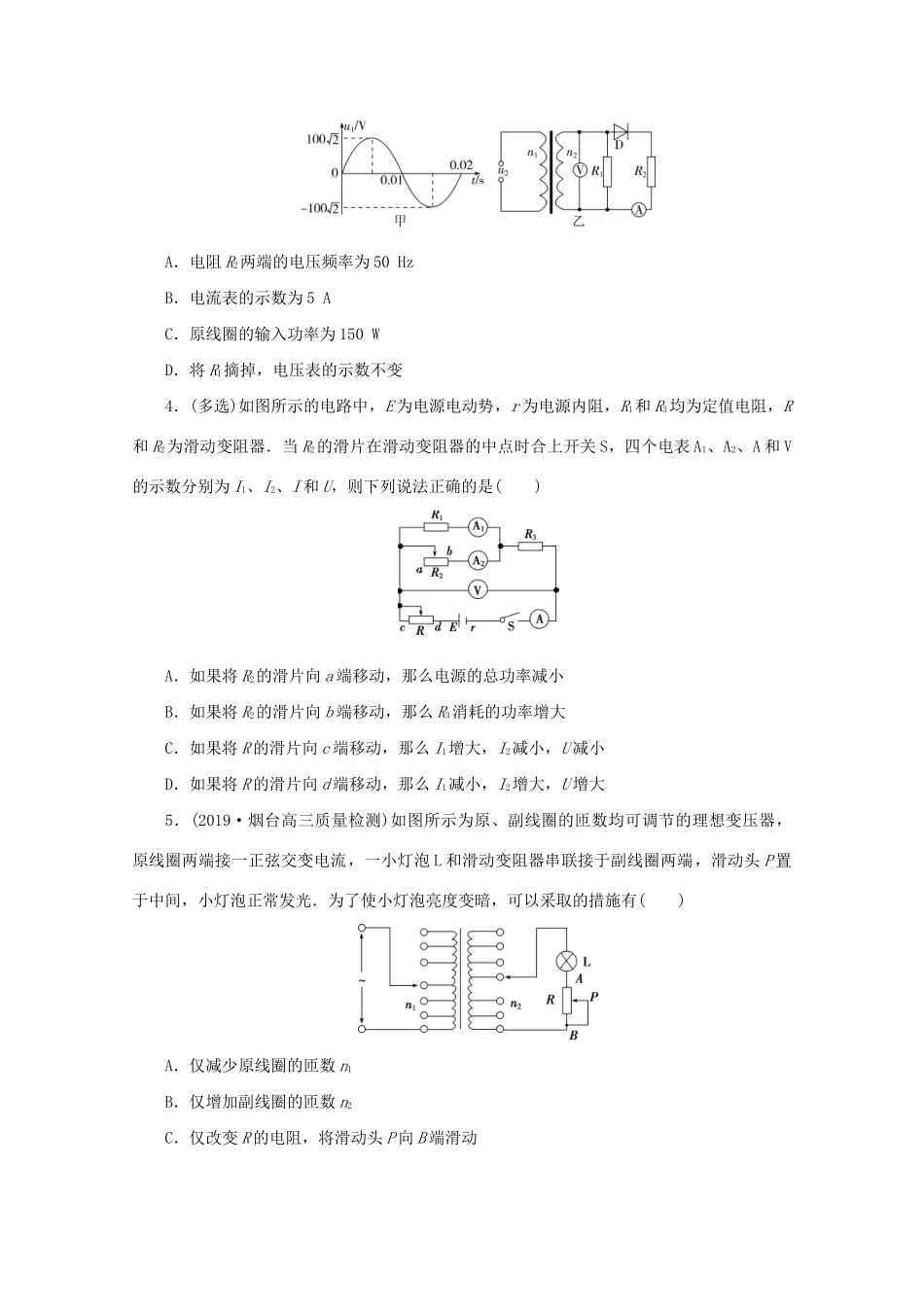

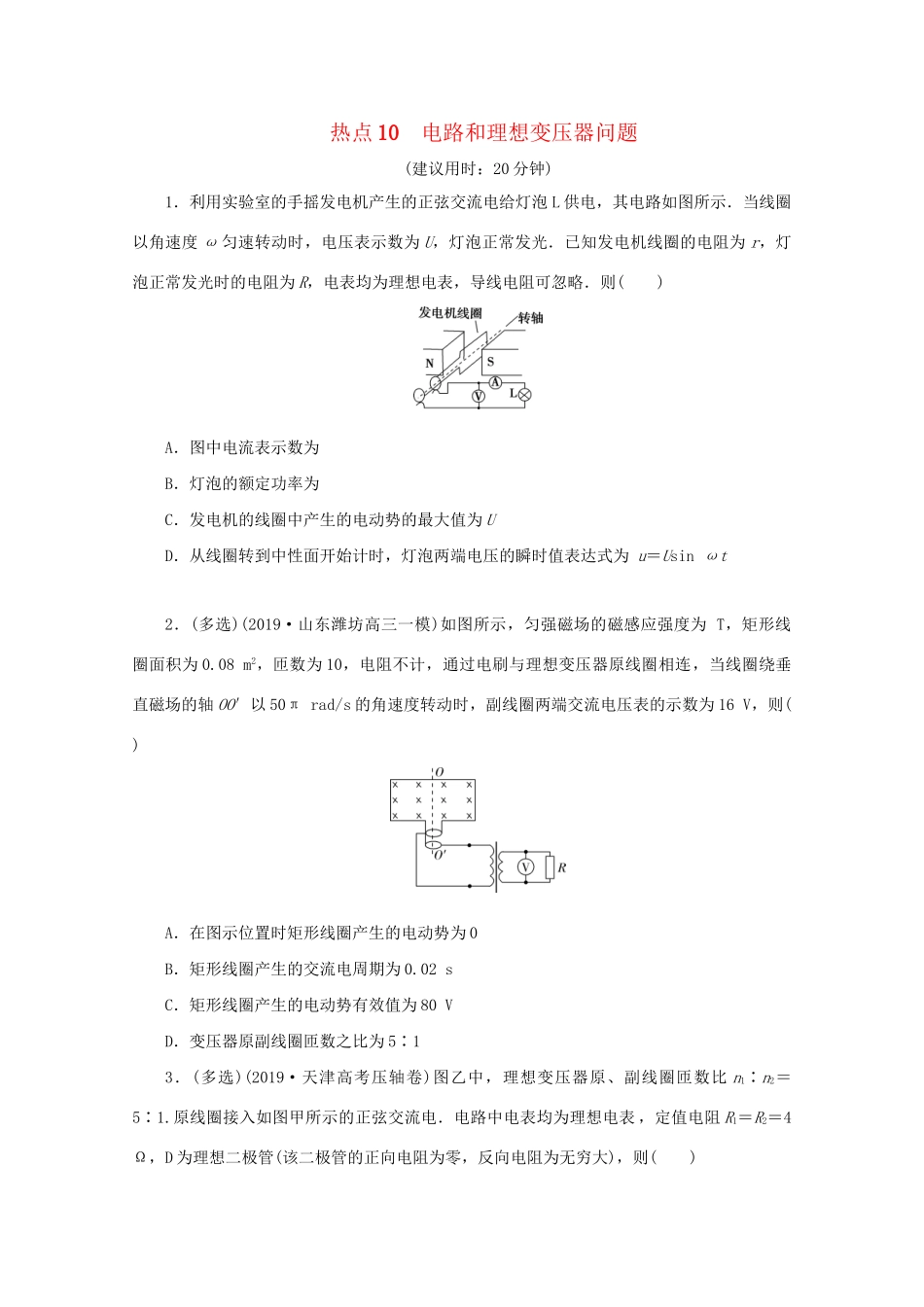

热点10电路和理想变压器问题(建议用时：20分钟)1．利用实验室的手摇发电机产生的正弦交流电给灯泡L供电，其电路如图所示．当线圈以角速度ω匀速转动时，电压表示数为U，灯泡正常发光．已知发电机线圈的电阻为r，灯泡正常发光时的电阻为R，电表均为理想电表，导线电阻可忽略．则()A．图中电流表示数为B．灯泡的额定功率为C．发电机的线圈中产生的电动势的最大值为UD．从线圈转到中性面开始计时，灯泡两端电压的瞬时值表达式为u＝Usinωt2．(多选)(2019·山东潍坊高三一模)如图所示，匀强磁场的磁感应强度为T，矩形线圈面积为0.08m2，匝数为10，电阻不计，通过电刷与理想变压器原线圈相连，当线圈绕垂直磁场的轴OO′以50πrad/s的角速度转动时，副线圈两端交流电压表的示数为16V，则()A．在图示位置时矩形线圈产生的电动势为0B．矩形线圈产生的交流电周期为0.02sC．矩形线圈产生的电动势有效值为80VD．变压器原副线圈匝数之比为5∶13．(多选)(2019·天津高考压轴卷)图乙中，理想变压器原、副线圈匝数比n1∶n2＝5∶1.原线圈接入如图甲所示的正弦交流电．电路中电表均为理想电表，定值电阻R1＝R2＝4Ω，D为理想二极管(该二极管的正向电阻为零，反向电阻为无穷大)，则()A．电阻R2两端的电压频率为50HzB．电流表的示数为5AC．原线圈的输入功率为150WD．将R1摘掉，电压表的示数不变4．(多选)如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R和R2为滑动变阻器．当R2的滑片在滑动变阻器的中点时合上开关S，四个电表A1、A2、A和V的示数分别为I1、I2、I和U，则下列说法正确的是()A．如果将R2的滑片向a端移动，那么电源的总功率减小B．如果将R2的滑片向b端移动，那么R3消耗的功率增大C．如果将R的滑片向c端移动，那么I1增大，I2减小，U减小D．如果将R的滑片向d端移动，那么I1减小，I2增大，U增大5．(2019·烟台高三质量检测)如图所示为原、副线圈的匝数均可调节的理想变压器，原线圈两端接一正弦交变电流，一小灯泡L和滑动变阻器串联接于副线圈两端，滑动头P置于中间，小灯泡正常发光．为了使小灯泡亮度变暗，可以采取的措施有()A．仅减少原线圈的匝数n1B．仅增加副线圈的匝数n2C．仅改变R的电阻，将滑动头P向B端滑动D．仅增大原线圈交变电流的电压6．(多选)(2019·烟台二模)如图甲所示，理想变压器原、副线圈的匝数比为4∶1，电压表、电流表为理想电表．L1、L2、L3、L4“为四只规格均为220V，60W”的灯泡．如果副线圈电压按图乙所示规律变化，则下列说法正确的是()A．电压表的示数为660VB．电流表的示数为0.82AC．a、b两端的电压是1045VD．a、b两端的电压是1100V7．(多选)某同学在实验室中研究远距离输电．由于输电线太长，他将每100米导线卷成一卷，共卷成8卷来代替输电线路(忽略输电线路的自感作用)．第一次直接将输电线与学生电源及用电器相连，测得输电线上损失的功率为P1.第二次采用如图所示的电路输电，其中理想变压器T1与电源相连，其原、副线圈的匝数比为n1∶n2，理想变压器T2与用电器相连，测得输电线上损失的功率为P2.下列说法正确的是()A．前后两次实验都可用于研究远距离直流输电B．实验可以证明，减小输电电流能减小远距离输电的能量损失C．若输送功率一定，则P2∶P1＝n∶nD．若输送功率一定，则P2∶P1＝n1∶n28．(2019·青岛二模)2019年8月，“”山东省受台风利奇马影响，造成大面积停电．某通信公司准备的应急供电系统如图所示，图中T1、T2分别为理想的升压变压器和降压变压器，R表示输电线电阻，I表示电流，U表示线圈两端电压，n表示线圈的匝数，下列说法正确的是()A．如果发电机的输出功率为P，则P＝U1I1＝U2I2＝U4I4B．若n1∶n2＝n4∶n3，则有U1＝U4C．用户消耗的功率越大，输电线上消耗的功率越小D．如果发电机的输出功率为P，则输电线上消耗的功率为R热点10电路和理想变压器问题1．解析：选D.由欧姆定律可知，图中电流表示数为I＝，选项A错误；灯泡的额定功率为P＝UI＝，选项B错误；设发电机的线圈中产生的电动势的最大值为Em，有效值为E＝，由闭合电路欧姆定律得E＝U＋Ir，I＝，联立解得Em＝U，选项C错误；从线圈转到中性面开始计时，发电机产生的...
