外墙保温及真石漆施工方案VIP免费

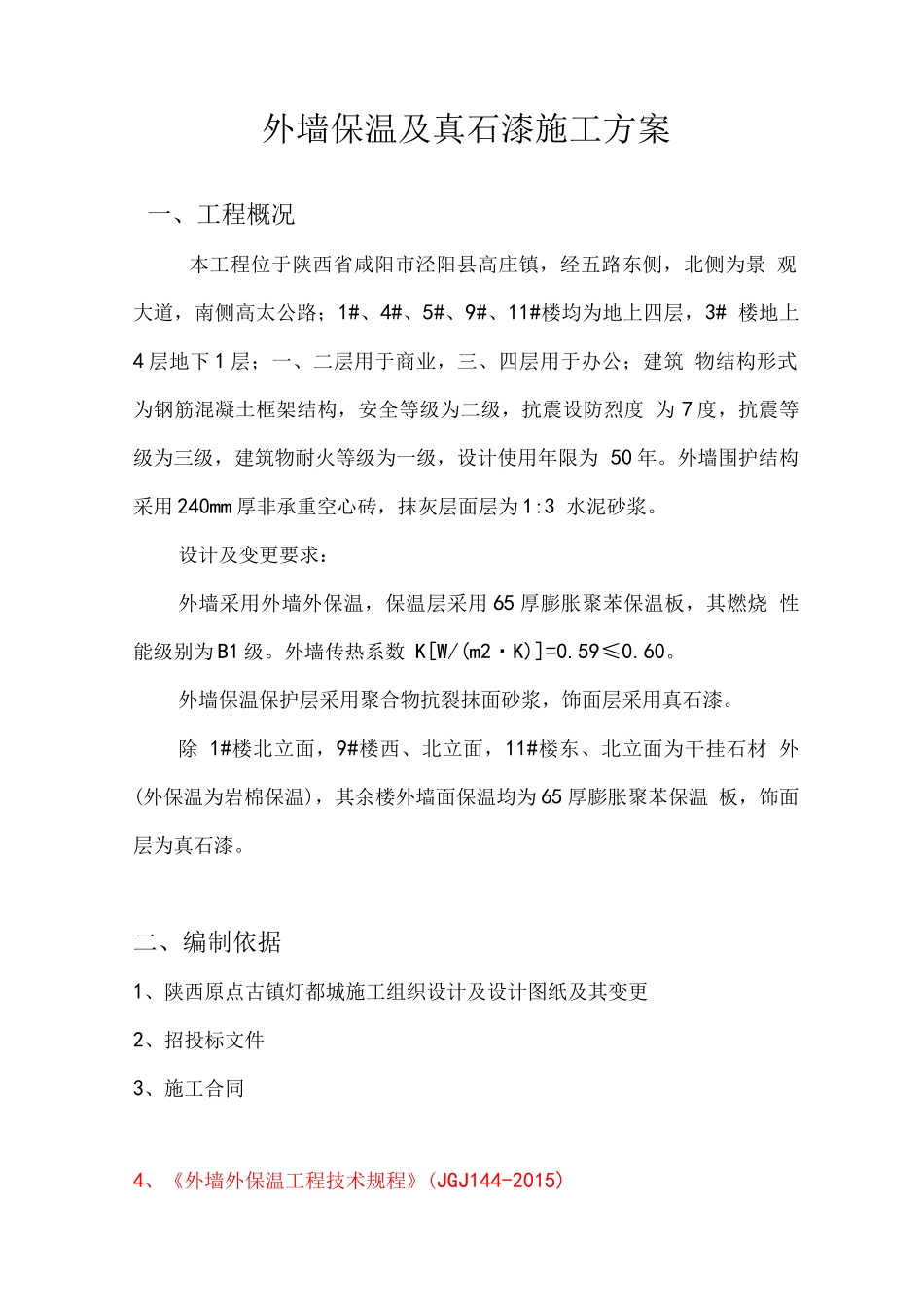

外墙保温及真石漆施工方案一、工程概况本工程位于陕西省咸阳市泾阳县高庄镇，经五路东侧，北侧为景观大道，南侧高太公路；1#、4#、5#、9#、11#楼均为地上四层，3#楼地上4层地下1层；一、二层用于商业，三、四层用于办公；建筑物结构形式为钢筋混凝土框架结构，安全等级为二级，抗震设防烈度为7度，抗震等级为三级，建筑物耐火等级为一级，设计使用年限为50年。外墙围护结构采用240mm厚非承重空心砖，抹灰层面层为1:3水泥砂浆。设计及变更要求：外墙采用外墙外保温，保温层采用65厚膨胀聚苯保温板，其燃烧性能级别为B1级。外墙传热系数K[W/(m2·K)]=0.59≤0.60。外墙保温保护层采用聚合物抗裂抹面砂浆，饰面层采用真石漆。除1#楼北立面，9#楼西、北立面，11#楼东、北立面为干挂石材外(外保温为岩棉保温)，其余楼外墙面保温均为65厚膨胀聚苯保温板，饰面层为真石漆。二、编制依据1、陕西原点古镇灯都城施工组织设计及设计图纸及其变更2、招投标文件3、施工合同4、《外墙外保温工程技术规程》(JGJ144-2015)5、《外墙保温构造图集》(陕2005J12)6、《建筑节能工程施工质量验收规范》(GB50411-2014)三、施工准备1.技术准备1.1有关技术人员认真审核图纸，熟悉各部位节点的做法，编制施工方案，经各部门会签，施工前由技术人员对作业队伍进行技术交底。1.2了解材料性能，掌握施工要点，明确施工顺序。1.3提供现场所需技术资料和质量标准，向施工人员进行技术交底，确保工程质量和现场安全无事故。2.材料准备2.1粘结砂浆的配制：按比例要求调制粘结砂浆；2.2保温板的切割：应尽量使用标准尺寸的保温板(1200×600)。若用非标准尺寸的板，则应使用电热丝切割器收据或工具刀切割，长短边要垂直；2.3应根据工作面的要求，剪裁网格布，标准网格布应留用搭接长度。3.主要机具电热丝切割器、开槽器、剪纸刀、螺丝刀、剪刀、钢锯条、墨斗、棕刷、粗砂纸、电动搅拌器、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、拖线板、2m靠尺等。4.人员准备组织具有丰富外墙保温及真石漆工程施工经验的施工队伍进场，施工队人员结构必须合理，满足工程施工要求。对新进场的人员必须进行安全教育。施工前必须做好施工交底，保证施工安全和施工质量。四、保温施工工艺基面验收、检查→吊线→基层清理→保温板粘贴→填充板缝→保温板打磨找平→安装锚固件→涂抹防护层砂浆→铺设网格布→整体面层清理、修整1、基层处理1.1墙体抹灰质量要求达到外墙中级抹灰验收标准；1.2墙体的湿度不应高于其周围环境的平衡湿度；1.3基底应有承载能力，表面抗拉强度大于0.3N/mm2；且基层不得产生空鼓，开裂，对于空鼓、开裂部分，应及时予以处理；1.4新的水泥抗裂砂浆抹灰基底、需经过一周左右的干燥养护，以保证基层在施工前的干燥强度；2、吊线在墙体转角两个互相垂直的墙面上及其它必要（如窗口、阳台的阴、阳角部位等）处挂垂直基准钢丝线，然后在水平方向保温板施工时拉水平，确保粘贴保温板的垂直度、平整度。3、各工序施工方法3.1挂线、打灰饼3.1.1挂通线，本工程采用整栋楼外挂垂直线，每两层做灰饼以保证垂直度。然后依据垂直线在同一水平面的两点之间挂水平线,设置水平方向灰饼,灰饼厚度视墙面平整度而定。3.1.2若在局部部位垂直线无法设置时，将采用挂水平顺直线来进行，以达到校正目的。3.1.3当墙面偏差过大时，进行剔凿、修补处理。3.1.4上下左右灰饼偏差将严格被控制在1mm内。3.2确定保温板基准位置在粘贴保温板前，先根据现场情况，确定保温板的粘贴起始位置。要求粘贴保温板起始基准线处于绝对水平位置，确定后用墨斗弹线，作为保温板的粘贴起始位置。3.3保温板的粘贴3.3.1建筑粘胶使用建筑粘胶是一种乳液改性的干拌灰，在施工时只需加水充分搅拌均匀即可使用。3.3.1.1视施工环境，气候条件之不同，可在一定范围内通过改变加水量来调节粘胶的施工和易性。加水搅拌后的粘胶应争取在二小时内用完。3.3.1.2在搅拌和施工时不得使用铝质容器或工具。3.3.1.3建筑粘胶的性能及其使用时的注意事项请参考其技术说明书。3.3.2EPS板粘贴工艺3.3.2.1在保温板起始基准线确定完毕之后，依据起始线将拉刮好建筑粘胶的保温板...
