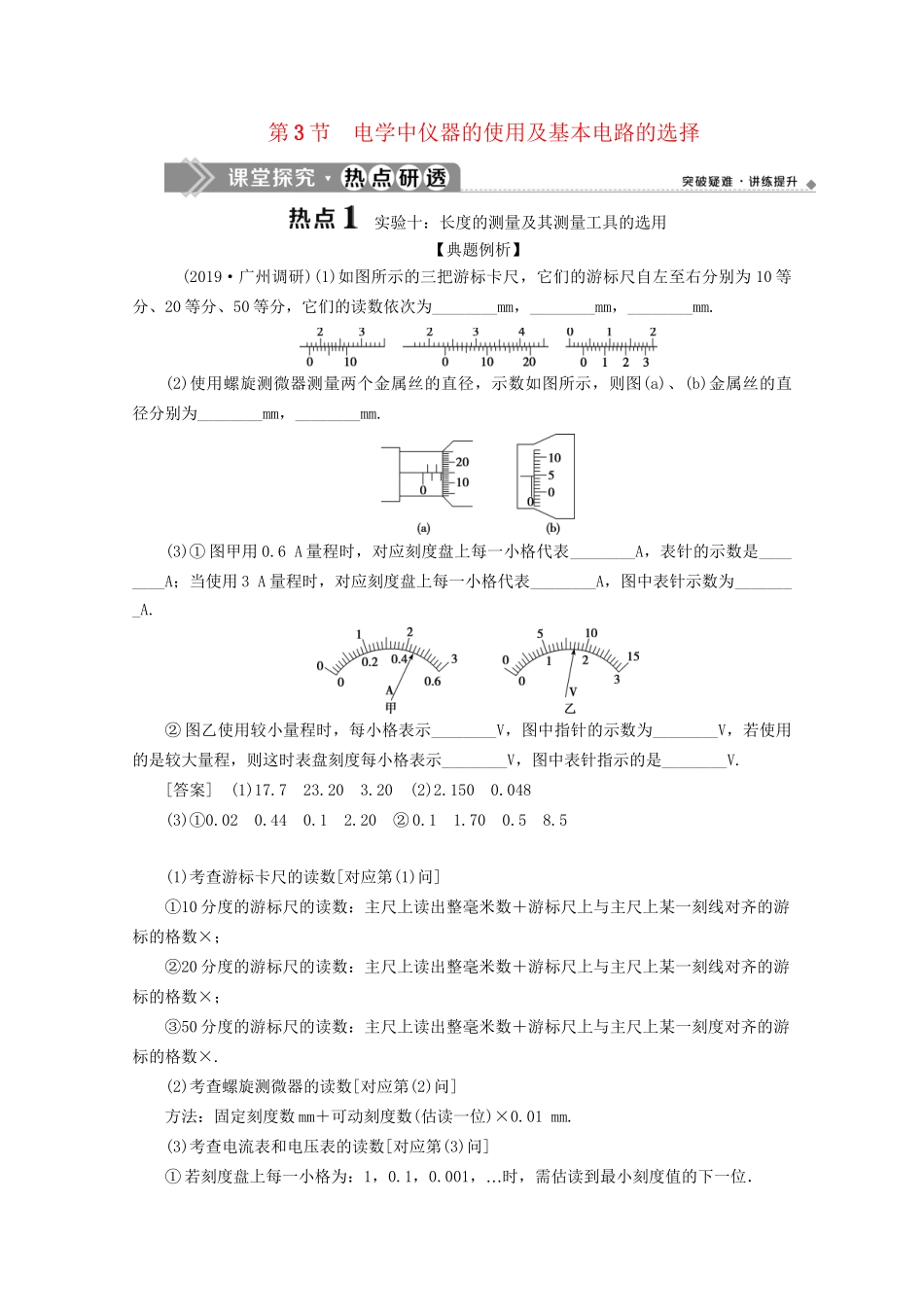

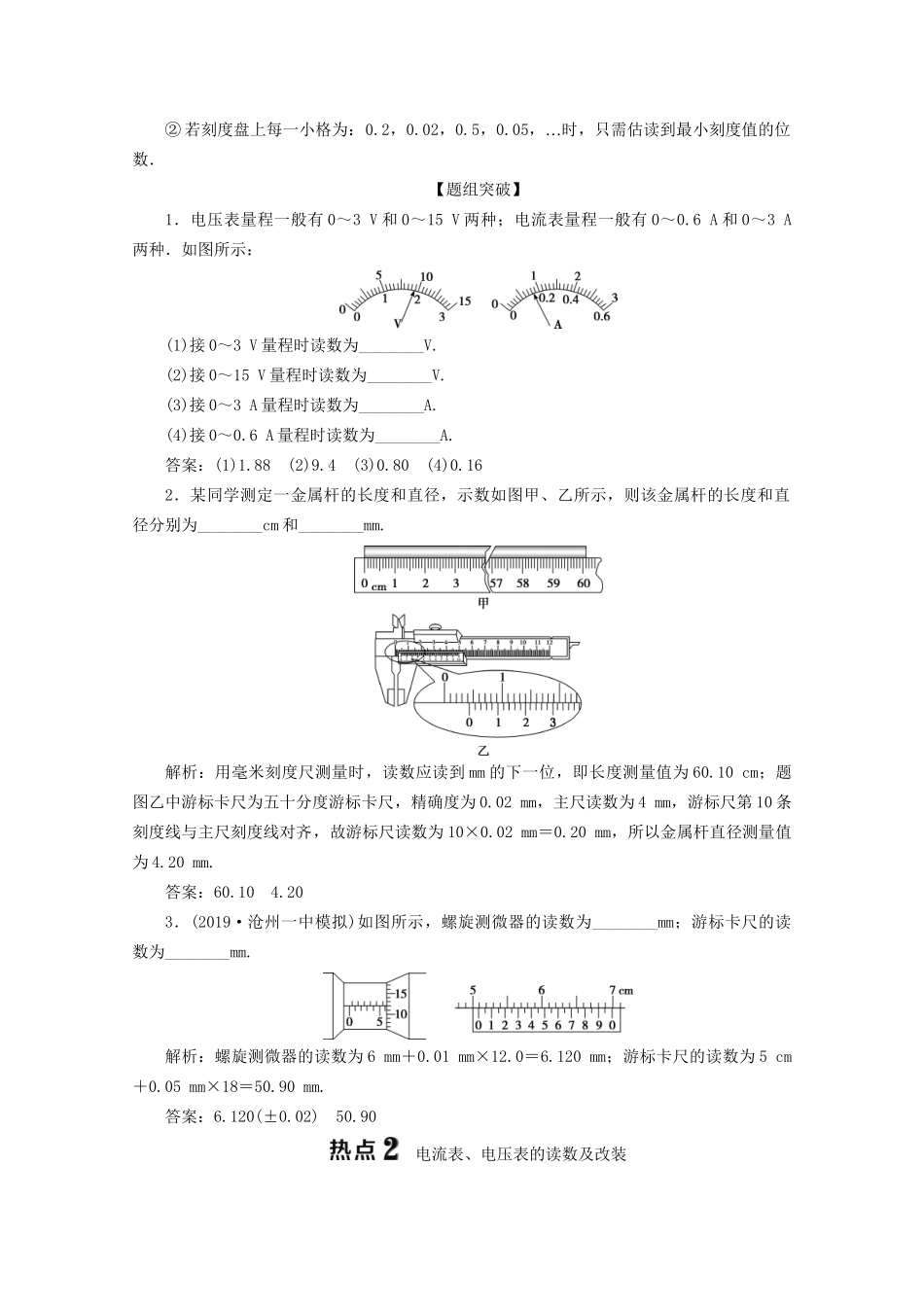

第3节电学中仪器的使用及基本电路的选择实验十：长度的测量及其测量工具的选用【典题例析】(2019·广州调研)(1)如图所示的三把游标卡尺，它们的游标尺自左至右分别为10等分、20等分、50等分，它们的读数依次为________mm，________mm，________mm.(2)使用螺旋测微器测量两个金属丝的直径，示数如图所示，则图(a)、(b)金属丝的直径分别为________mm，________mm.(3)①图甲用0.6A量程时，对应刻度盘上每一小格代表________A，表针的示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A.②图乙使用较小量程时，每小格表示________V，图中指针的示数为________V，若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针指示的是________V.[答案](1)17.723.203.20(2)2.1500.048(3)①0.020.440.12.20②0.11.700.58.5(1)考查游标卡尺的读数[对应第(1)问]①10分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×；②20分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×；③50分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻度对齐的游标的格数×.(2)考查螺旋测微器的读数[对应第(2)问]方法：固定刻度数mm＋可动刻度数(估读一位)×0.01mm.(3)考查电流表和电压表的读数[对应第(3)问]①若刻度盘上每一小格为：1，0.1，0.001，…时，需估读到最小刻度值的下一位．②若刻度盘上每一小格为：0.2，0.02，0.5，0.05，…时，只需估读到最小刻度值的位数．【题组突破】1．电压表量程一般有0～3V和0～15V两种；电流表量程一般有0～0.6A和0～3A两种．如图所示：(1)接0～3V量程时读数为________V.(2)接0～15V量程时读数为________V.(3)接0～3A量程时读数为________A.(4)接0～0.6A量程时读数为________A.答案：(1)1.88(2)9.4(3)0.80(4)0.162．某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.解析：用毫米刻度尺测量时，读数应读到mm的下一位，即长度测量值为60.10cm；题图乙中游标卡尺为五十分度游标卡尺，精确度为0.02mm，主尺读数为4mm，游标尺第10条刻度线与主尺刻度线对齐，故游标尺读数为10×0.02mm＝0.20mm，所以金属杆直径测量值为4.20mm.答案：60.104.203．(2019·沧州一中模拟)如图所示，螺旋测微器的读数为________mm；游标卡尺的读数为________mm.解析：螺旋测微器的读数为6mm＋0.01mm×12.0＝6.120mm；游标卡尺的读数为5cm＋0.05mm×18＝50.90mm.答案：6.120(±0.02)50.90电流表、电压表的读数及改装【知识提炼】1．两种电表的读数方法电流表电压表符号AV参数量程：0～0.6A，0～3A内阻：小于1Ω量程：0～3V，0～15V内阻：3kΩ，15kΩ读数方法视线垂直于刻度盘表面，一般都需估读，3A量程估读到最小分度的，0.6A量程估读到最小分度的视线垂直于刻度盘表面，一般都需估读，3V量程估读到最小分度的，15V量程估读到最小分度的2.电表的改装改装成电压表改装成电流表内部电路改装原理串联分压并联分流改装后的量程U＝Ig(R＋Rg)I＝Ig量程扩大的倍数n＝n＝接入电阻的阻值R＝－Rg＝(n－1)RgR＝＝改装后的总内阻RV＝Rg＋R＝nRgRA＝＝校对电路改装成的电压表改装成的电流表3.两种电表的使用技巧(1)机械零点的调整：在不通电时，指针应指在零刻线的位置．(2)选择适当量程：估算电路中的电流或电压，指针应偏转到满刻度的～范围内．若无法估算电路中的电流和电压，则应先选用较大的量程，再逐步减小量程．(3)正确接入电路：电流表应串联在电路中，电压表应并联在电路中，两种表都应使电流从正接线柱流入，从负接线柱流出．(4)正确读数：根据所选量程的准确度，正确读出有效数字和单位．(5)注意内阻：电流表和电压表一方面作为仪器使用，同时又是被测电路中的一个电阻，实验中没有特别要求时，一般不考虑它们的内阻对电路的影响，但有些测量中，不能忽视它们的内阻对被测电路的影响，如伏安法测电阻等．【题组突破】1．(2019·吉林长春外国语学校质检)(1)“”某实验小组在测定金属电阻率的实验过...
