显示类EDID数据详解和EDID编辑工具VIP免费

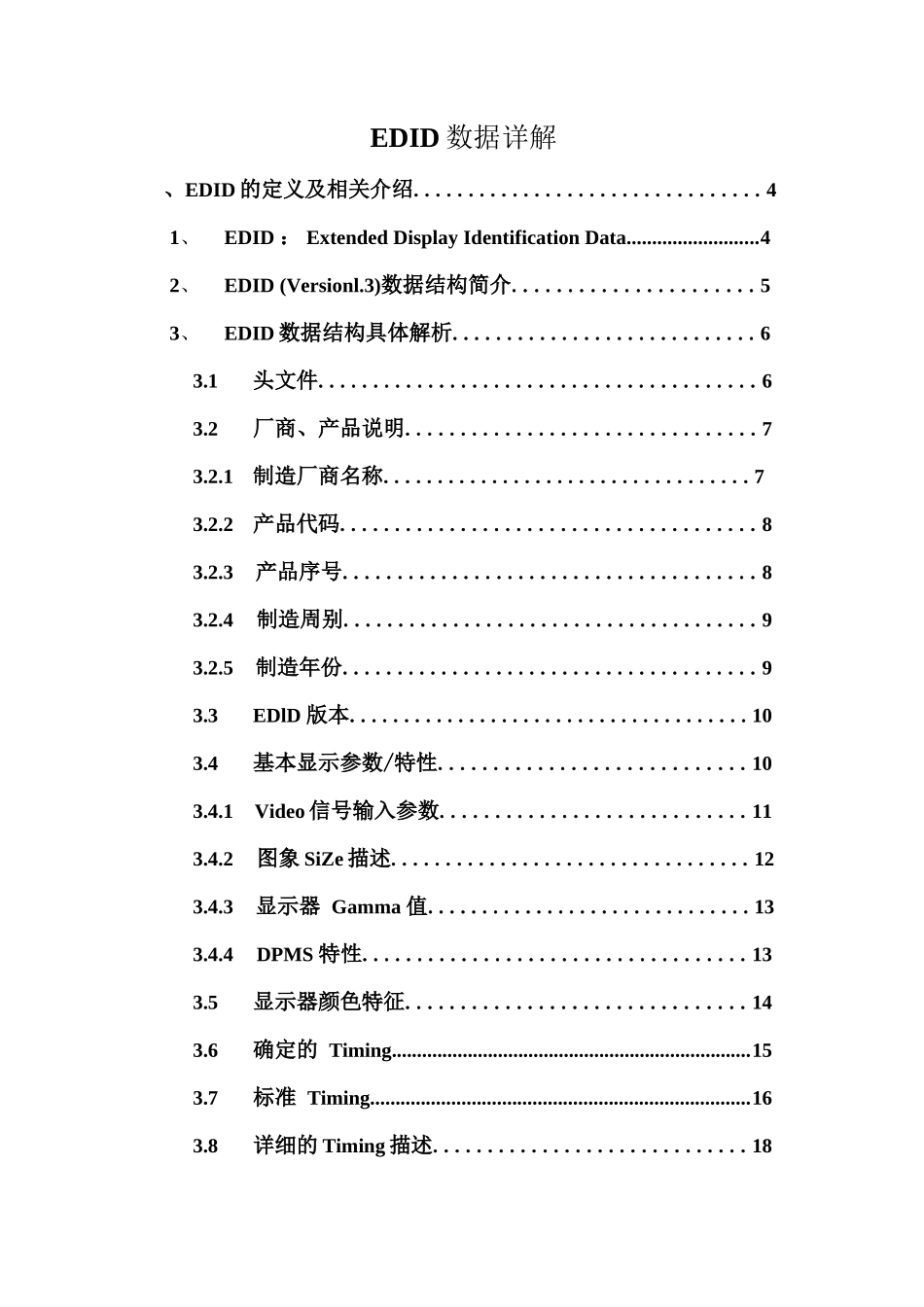

显示类EDID数据详解和EDID编辑工具_第1页
1/27

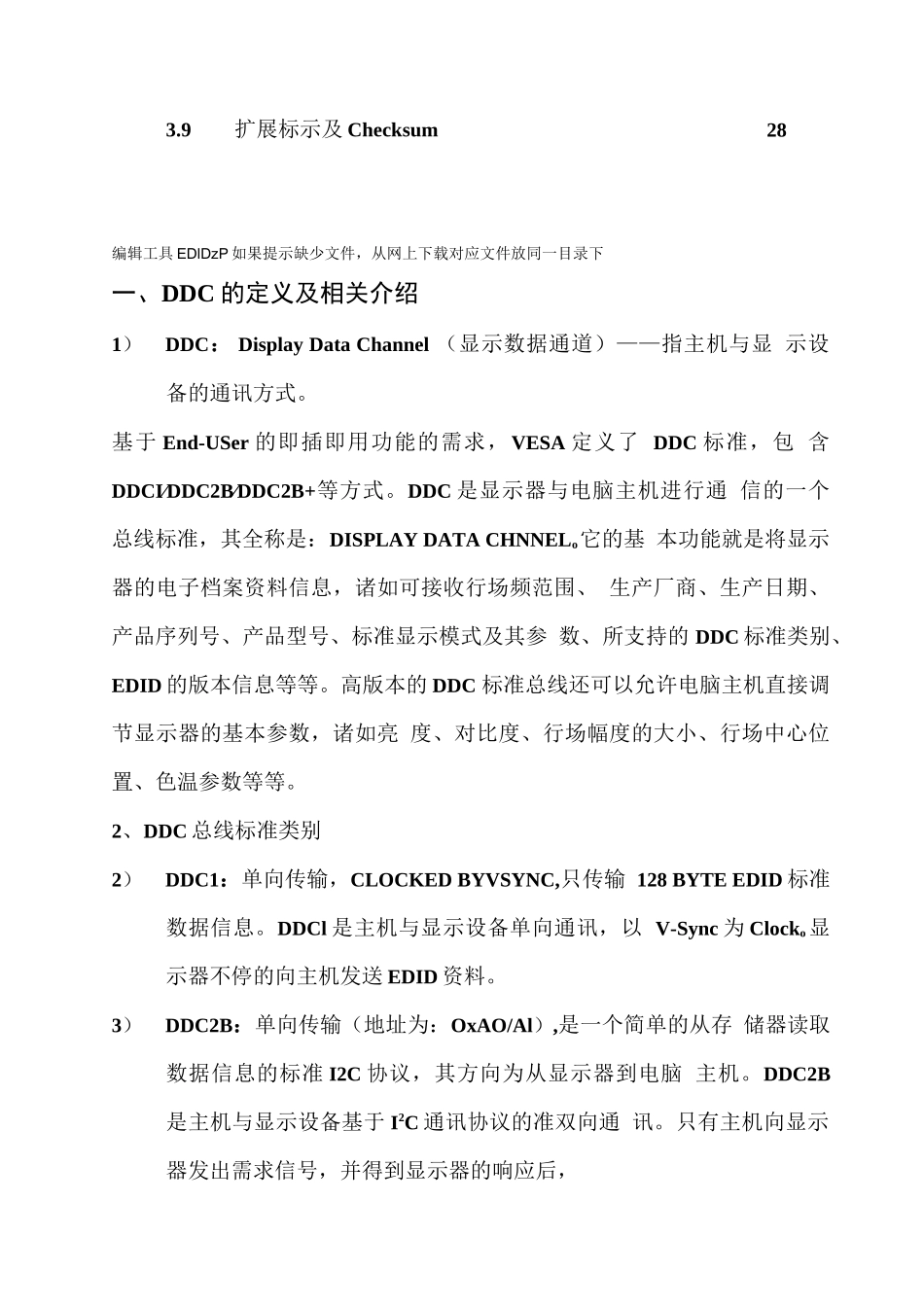

显示类EDID数据详解和EDID编辑工具_第2页
2/27

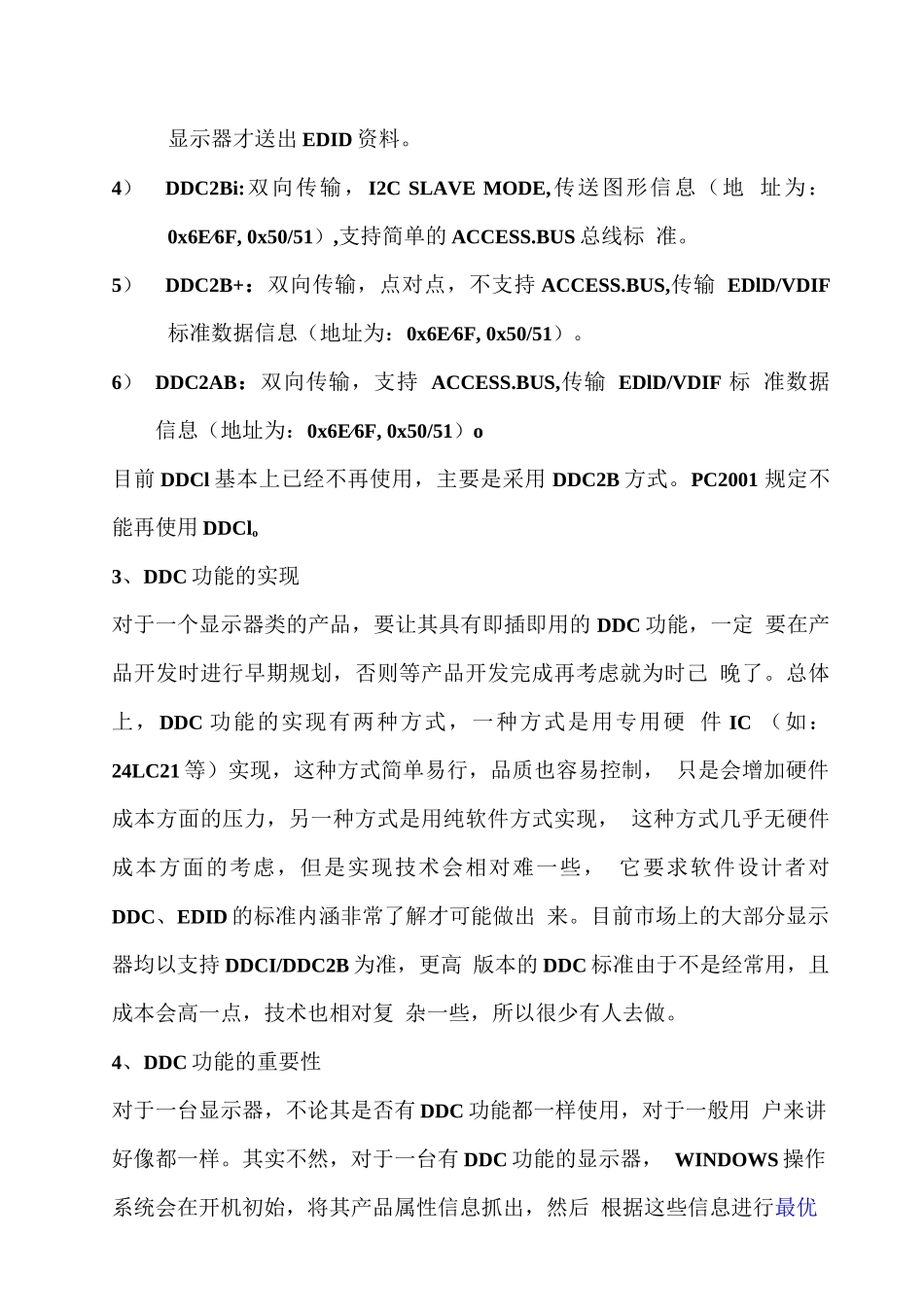

显示类EDID数据详解和EDID编辑工具_第3页
3/27
EDID数据详解、EDID的定义及相关介绍................................41、EDID:ExtendedDisplayIdentificationData..........................42、EDID(Versionl.3)数据结构简介......................53、EDID数据结构具体解析............................63.1头文件........................................63.2厂商、产品说明................................73.2.1制造厂商名称..................................73.2.2产品代码......................................83.2.3产品序号......................................83.2.4制造周别......................................93.2.5制造年份......................................93.3EDlD版本.....................................103.4基本显示参数/特性............................103.4.1Video信号输入参数............................113.4.2图象SiZe描述.................................123.4.3显示器Gamma值..............................133.4.4DPMS特性...................................133.5显示器颜色特征...............................143.6确定的Timing.......................................................................153.7标准Timing...........................................................................163.8详细的Timing描述.............................183.9扩展标示及Checksum编辑工具EDlDzP如果提示缺少文件,从网上下载对应文件放同一目录下一、DDC的定义及相关介绍1)DDC:DisplayDataChannel(显示数据通道)——指主机与显示设备的通讯方式。基于End-USer的即插即用功能的需求,VESA定义了DDC标准,包含DDCI∕DDC2B∕DDC2B+等方式。DDC是显示器与电脑主机进行通信的一个总线标准,其全称是:DISPLAYDATACHNNELo它的基本功能就是将显示器的电子档案资料信息,诸如可接收行场频范围、生产厂商、生产日期、产品序列号、产品型号、标准显示模式及其参数、所支持的DDC标准类别、EDID的版本信息等等。高版本的DDC标准总线还可以允许电脑主机直接调节显示器的基本参数,诸如亮度、对比度、行场幅度的大小、行场中心位置、色温参数等等。2、DDC总线标准类别2)DDC1:单向传输,CLOCKEDBYVSYNC,只传输128BYTEEDID标准数据信息。DDCl是主机与显示设备单向通讯,以V-Sync为Clocko显示器不停的向主机发送EDID资料。3)DDC2B:单向传输(地址为:OxAO/Al),是一个简单的从存储器读取数据信息的标准I2C协议,其方向为从显示器到电脑主机。DDC2B是主机与显示设备基于I2C通讯协议的准双向通讯。只有主机向显示器发出需求信号,并得到显示器的响应后,28显示器才送出EDID资料。4)DDC2Bi:双向传输,I2CSLAVEMODE,传送图形信息(地址为:0x6E∕6F,0x50/51),支持简单的ACCESS.BUS总线标准。5)DDC2B+:双向传输,点对点,不支持ACCESS.BUS,传输EDlD/VDIF标准数据信息(地址为:0x6E∕6F,0x50/51)。6)DDC2AB:双向传输,支持ACCESS.BUS,传输EDlD/VDIF标准数据信息(地址为:0x6E∕6F,0x50/51)o目前DDCl基本上已经不再使用,主要是采用DDC2B方式。PC2001规定不能再使用DDClo3、DDC功能的实现对于一个显示器类的产品,要让其具有即插即用的DDC功能,一定要在产品开发时进行早期规划,否则等产品开发完成再考虑就为时己晚了。总体上,DDC功能的实现有两种方式,一种方式是用专用硬件IC(如:24LC21等)实现,这种方式简单易行,品质也容易控制,只是会增加硬件成本方面的压力,另一种方式是用纯软件方式实现,这种方式几乎无硬件成本方面的考虑,但是实现技术会相对难一些,它要求软件设计者对DDC、EDID的标准内涵非常了解才可能做出来。目前市场上的大部分显示器均以支持DDCI/DDC2B为准,更高版本的DDC标准由于不是经常用,且成本会高一点,技术也相对复杂一些,所以很少有人去做。4、DDC功能的重要性对于一台显示器,不论其是否有DDC功能都一样使用,对于一般用户来讲好像都一样。其实不然,对于一台有DDC功能的显示器,WINDOWS操作系统会在开机初始,将其产品属性信息抓出...
