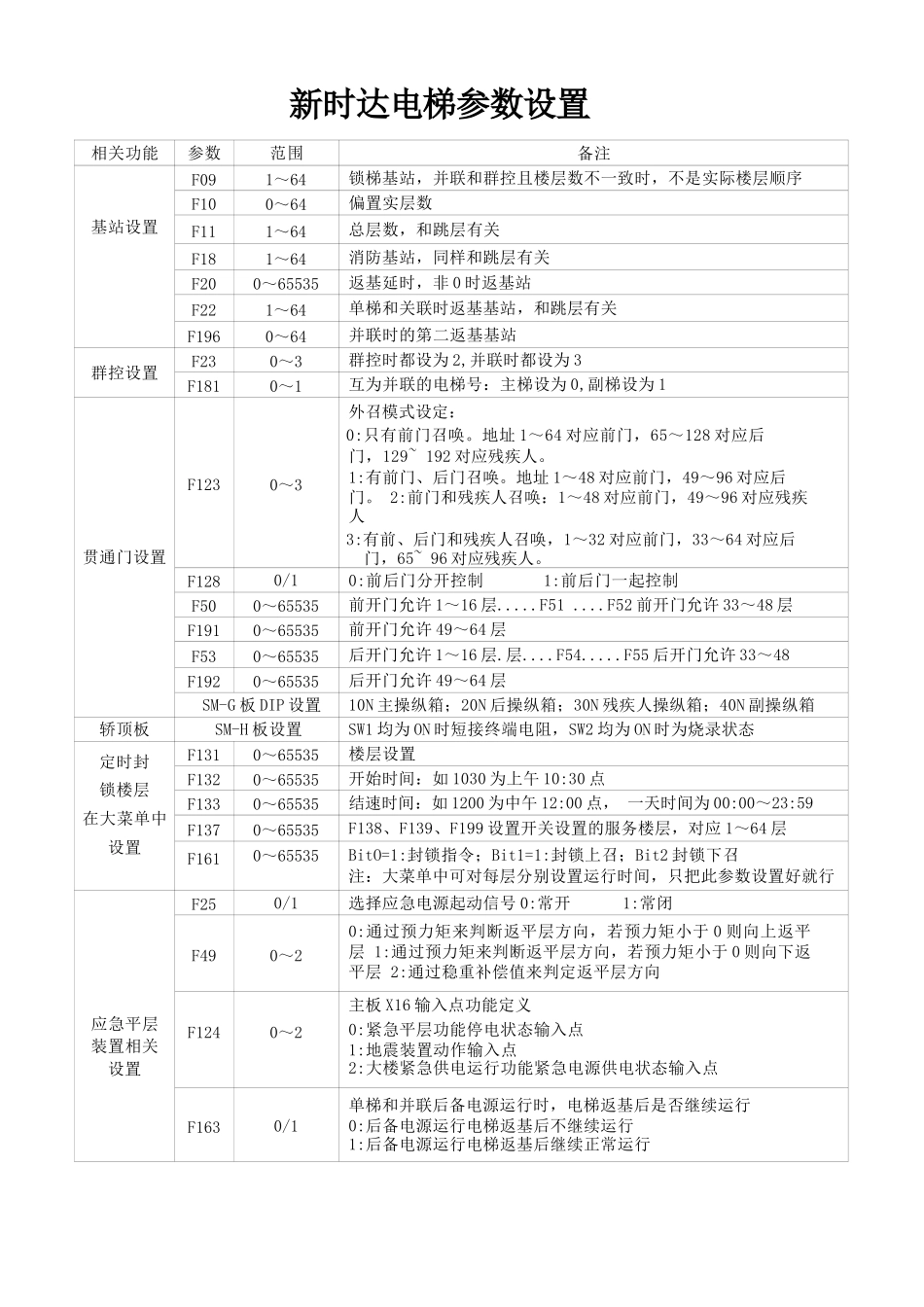

新时达电梯参数设置相关功能参数范围备注基站设置F091~64锁梯基站,并联和群控且楼层数不一致时,不是实际楼层顺序F100~64偏置实层数F111~64总层数,和跳层有关F181~64消防基站,同样和跳层有关F200~65535返基延时,非0时返基站F221~64单梯和关联时返基基站,和跳层有关F1960~64并联时的第二返基基站群控设置F230~3群控时都设为2,并联时都设为3F1810~1互为并联的电梯号:主梯设为0,副梯设为1贯通门设置F1230~3外召模式设定:0:只有前门召唤。地址1~64对应前门,65~128对应后门,129~192对应残疾人。1:有前门、后门召唤。地址1~48对应前门,49~96对应后门。2:前门和残疾人召唤:1~48对应前门,49~96对应残疾人3:有前、后门和残疾人召唤,1~32对应前门,33~64对应后门,65~96对应残疾人。F1280/10:前后门分开控制1:前后门一起控制F500~65535前开门允许1~16层.....F51....F52前开门允许33~48层F1910~65535前开门允许49~64层F530~65535后开门允许1~16层.层....F54.....F55后开门允许33~48F1920~65535后开门允许49~64层SM-G板DIP设置10N主操纵箱;20N后操纵箱;30N残疾人操纵箱;40N副操纵箱轿顶板SM-H板设置SW1均为ON时短接终端电阻,SW2均为ON时为烧录状态定时封锁楼层在大菜单中设置F1310~65535楼层设置F1320~65535开始时间:如1030为上午10:30点F1330~65535结速时间:如1200为中午12:00点,一天时间为00:00~23:59F1370~65535F138、F139、F199设置开关设置的服务楼层,对应1~64层F1610~65535BitO=1:封锁指令;Bit1=1:封锁上召;Bit2封锁下召注:大菜单中可对每层分别设置运行时间,只把此参数设置好就行应急平层装置相关设置F250/1选择应急电源起动信号0:常开1:常闭F490~20:通过预力矩来判断返平层方向,若预力矩小于0则向上返平层1:通过预力矩来判断返平层方向,若预力矩小于0则向下返平层2:通过稳重补偿值来判定返平层方向F1240~2主板X16输入点功能定义0:紧急平层功能停电状态输入点1:地震装置动作输入点2:大楼紧急供电运行功能紧急电源供电状态输入点F1630/1单梯和并联后备电源运行时,电梯返基后是否继续运行0:后备电源运行电梯返基后不继续运行1:后备电源运行电梯返基后继续正常运行相关功能参数范围备注电机相关设置F2010~3变频器控制模式0:无速度传感器V/f控制2:有速度传感器转矩控制1:无速度传感器矢量控制3:有速度传感器矢量控制F2020/1电机类型0:异步1:同步F2030.40~160单位为KW,额定功率F2040.0~300单位为A,额定电流F2050.0~120单位为Hz,额定频率F2060~3000单位为rpm,额定转速F2070~460单位为V,额定电压F2082~128电机极数:极数p=(120Xf)/n,式中f为额定频率,n为额定转速F2090~10电机额定转差=f—((nxp)/120),单位为HzF2100/1/2编码器类型0:增量型1:Sin/Cos型2:Endat型F211500~16000单位为Ppr速度相关参数F060.1~10单位为米/秒,电梯额定速度F120~0.63检修速度F130.01~0.15返平层速度F1750~0.1启动时蠕动速度,当曳引机起动阻力过大时,可适当加入启动蠕动速度,值为0时不起作用,可与F186配合使用F1860~10启动时蠕动时间,可与F175配合使用F1800~110速度增益,对速度给定峰值的增益F1830~1.0井道自学习速度调试过程中常用参数F350普通消防,标准消防指示输出F430~655353:bit0=1轿厢有蜂鸣,bit1=1指令按钮灯闪烁F360~2抱闸开关检测模式0:没有1:香港地区以外的检测方式2:香港地区检测模式F1820~4减速开关级数F2260~30零伺服时间,起动时倒溜,可适当地增大,最大1.5F2290/1转矩补偿方向0:正向1:反向F2330/1编码器反馈方向0:正序1:反序F2340/1电机相序F2390~200输出力矩限制,打滑试验时可增大,完毕后改回F2400~460变频器输入电压F241变频器功率F2420~360编码器相位角F2430/2编码器相位角校正:将检修速度设为4转/分,后将F243设为2,检修上下行低速运行,持续30秒后一体机会停下来,F243会变为0,则编码器零点位置校正完成。F2520/1正反转使能F249当F245=6零伺服过程电流环增益,默认65,改过90,不再倒溜F246当F245=6上电时是否自学习,默认为1,每次上电都会自学习,如改为0,上电后不再自学习,可手动修改相位...
