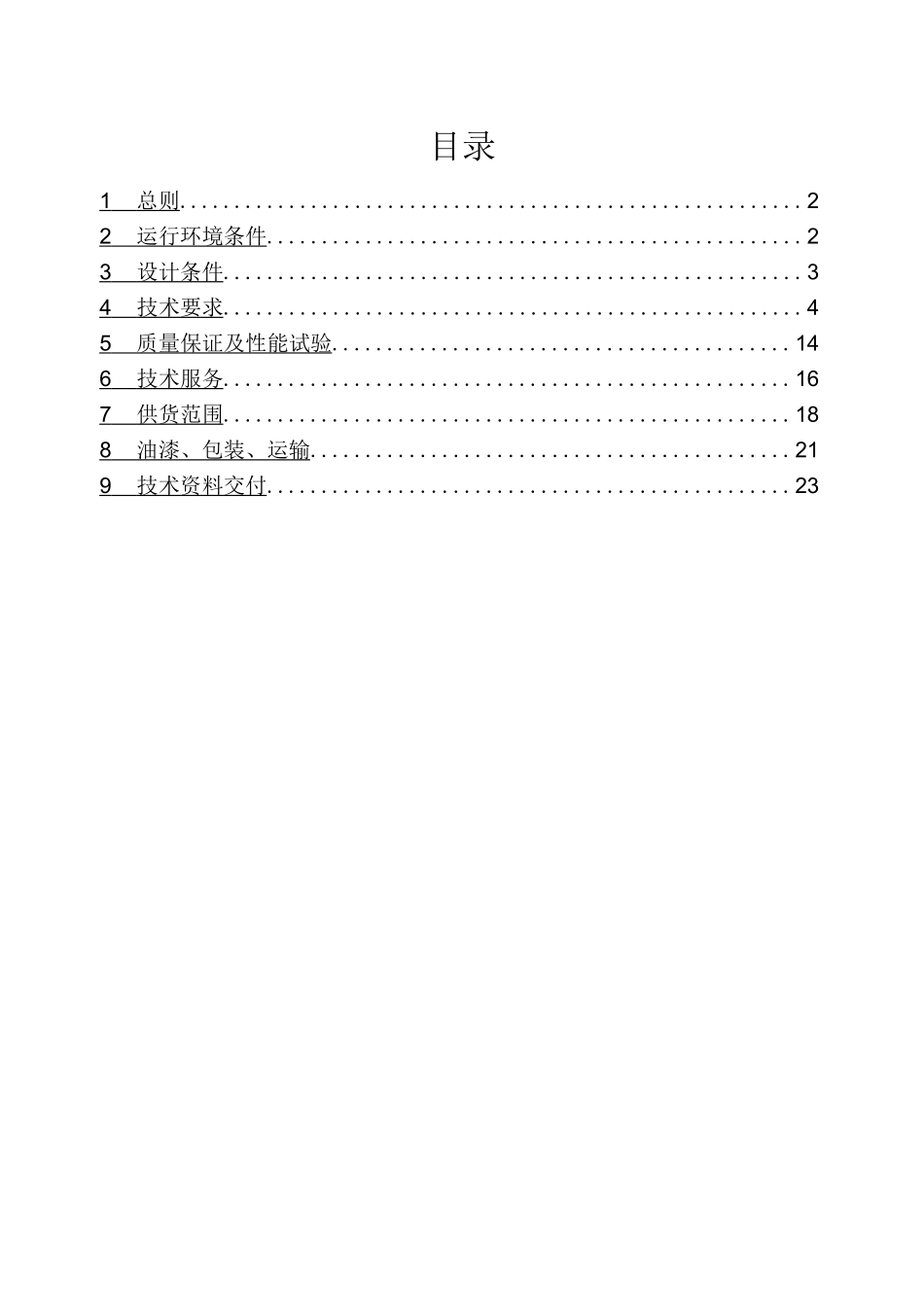

目录1总则.........................................................22运行环境条件.................................................23设计条件.....................................................34技术要求.....................................................45质量保证及性能试验..........................................146技术服务....................................................167供货范围....................................................188油漆、包装、运输............................................219技术资料交付................................................231总则本技术协议仅适用于中节能（烟台）生物质热电工程的2台75t/h秸秆CFB锅炉所配的两台带有前置旋风除尘器的布袋除尘器，它包括除尘器的功能设计、结构、性能、安装和试验等方面的技术要求。本技术协议提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合本技术协议和有关最新工业标准的产品。在商务合同签订生效之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。本技术协议所使用的标准如遇与卖方所执行的标准不一致时，以较高标准执行。如买方有除本技术协议以外的其他要求，应以书面形式提出，经买方、卖方双方讨论、确认后，作为本技术规范的补充，与本技术协议具有等同的法律效力。卖方对布袋除尘器成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得买方的认可。2运行环境条件设备的运行环境条件厂址：栖霞市吕家黄口该区域属半岛内陆性气候，年平均气温℃，最冷为一月份，最低温度℃，月平均气温℃，最热七月份，最高温度℃，月平均气温℃。年平均降雨量为830mm，年平均降水天数天，多集中在7-8月份，日最大降雨量为mm（1979年7月31日），1985年降雨量最大，年降雨量达mm。年平均无霜期207天，初霜在10月底，终霜在来年3月底，历年最大冻土深度为50㎝，绝对湿度历年平均为毫巴，相对湿度平均值为66%，年平均蒸发量为mm。平均年日照小时数为2680小时，日照百分率为61%，常年主导风向夏季为南风，冬季为东北风，基本风压值为50㎏/㎡。工作条件安装地点：炉后，室外3设计条件配套前置旋风除尘器的布袋除尘器装设在锅炉尾部，用于去除锅炉烟气中所含的大部分灰尘。锅炉采用露天布置，除尘器及飞灰输送存储系统采用露天布置，位于锅炉后部。设备规范设备名称：带前置旋风除尘器的布袋除尘器；型式型号：数量；2台用途：75t/h秸秆锅炉排烟除尘；锅炉燃料种类和灰成分燃料种类设计燃料：本工程拟以果木枝条为主，小麦秸秆、玉米秸秆为辅。校核燃料为混合枝条。燃料（果木枝条）成份分析资料表：项目符号单位树枝碳Car%氢Har%氧Oar%氮Nar%全硫Sar%全水Mar%灰分Aar%挥发分Vdaf%发热量KJ/Kg16140锅炉燃料量设计燃料：t/h4技术要求锅炉采用前置旋风除尘和布袋除尘器相结合的除尘方式，以减小由于燃料灰分的增加引起出力不足及磨损难题。在设计条件下，布袋除尘器及其进出口烟道的烟气侧压力损失为~1100Pa，旋风除尘器及其进出口烟道的压力损失为~400Pa。在设计条件下，如果布袋除尘器及其进出口烟道的压力损失超过使用说明书规定数值（最高不超过1800Pa，则必须更换布袋。在设计条件下，布袋除尘器和旋风除尘器及其进出口烟道的总压力损失为1500Pa。除尘器性能指标要求：除尘器出口排放浓度：＜30mg/Nm3。除尘器应采用定阻力清灰程序自动控制，除尘器运行阻力（包括旋风除尘阻力）不得超过1500Pa，寿命期内滤袋破损率不大于%。并对具有的其他清灰方式、紧急清灰方式进行说明。布袋除尘器漏风率：＜%。除尘器过滤风速：≤1m/min。滤袋材质与寿命：滤袋采用聚苯硫醚（PPS）进口滤布（日本东洋纺基布），滤料为PPS+PTFE基布，质量不小于550g/㎡，应保证滤袋寿命均能达到3年运行小时。滤袋及袋笼技术参数表序号项目单位参数一.滤料1单位面积质量g/m25502厚度mm～23断裂强度经向N≥1300纬向N≥16004断裂伸长率...
