医药库阴凉库设计方案VIP免费

医药库阴凉库设计方案_第1页
1/50

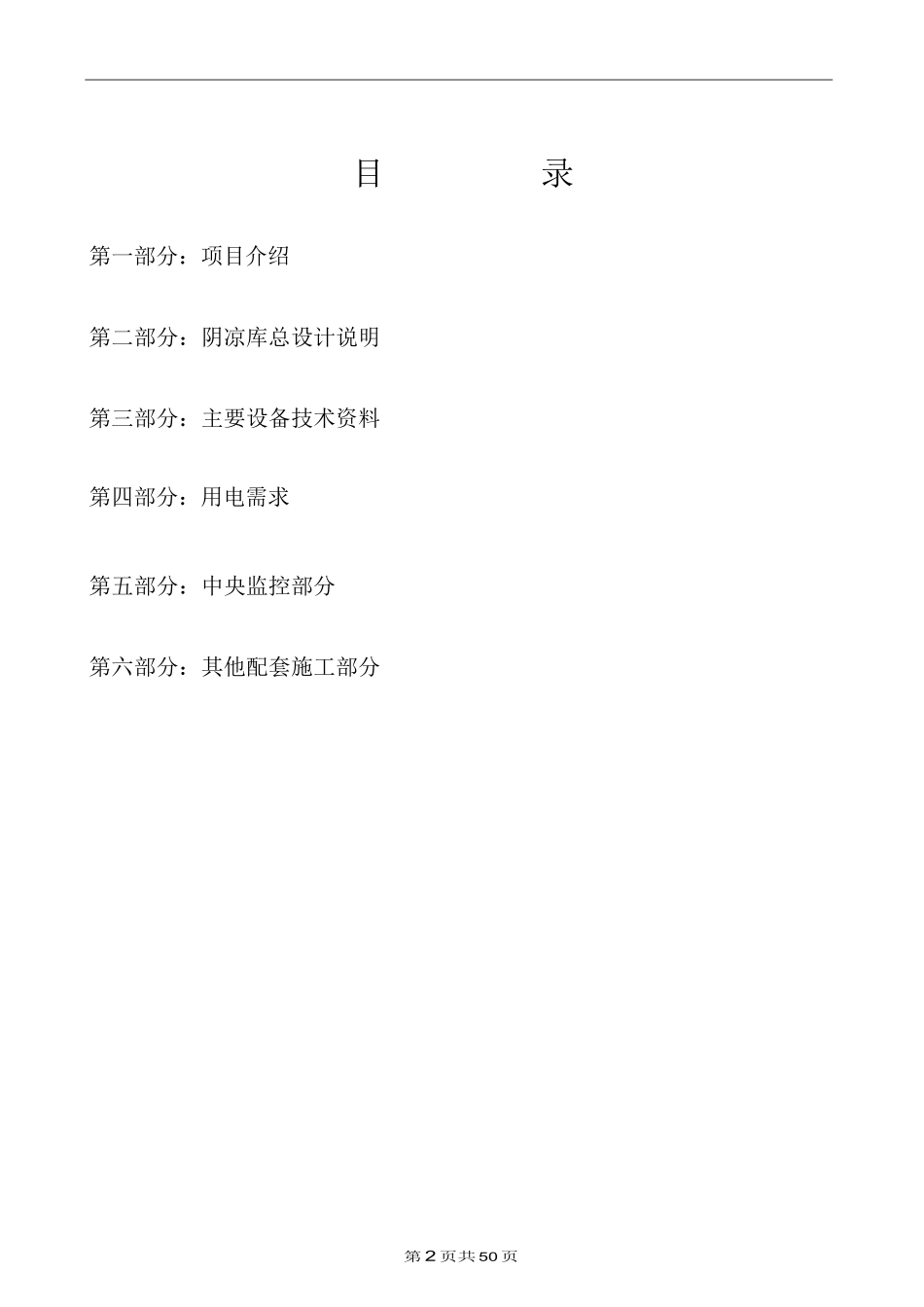

医药库阴凉库设计方案_第2页
2/50

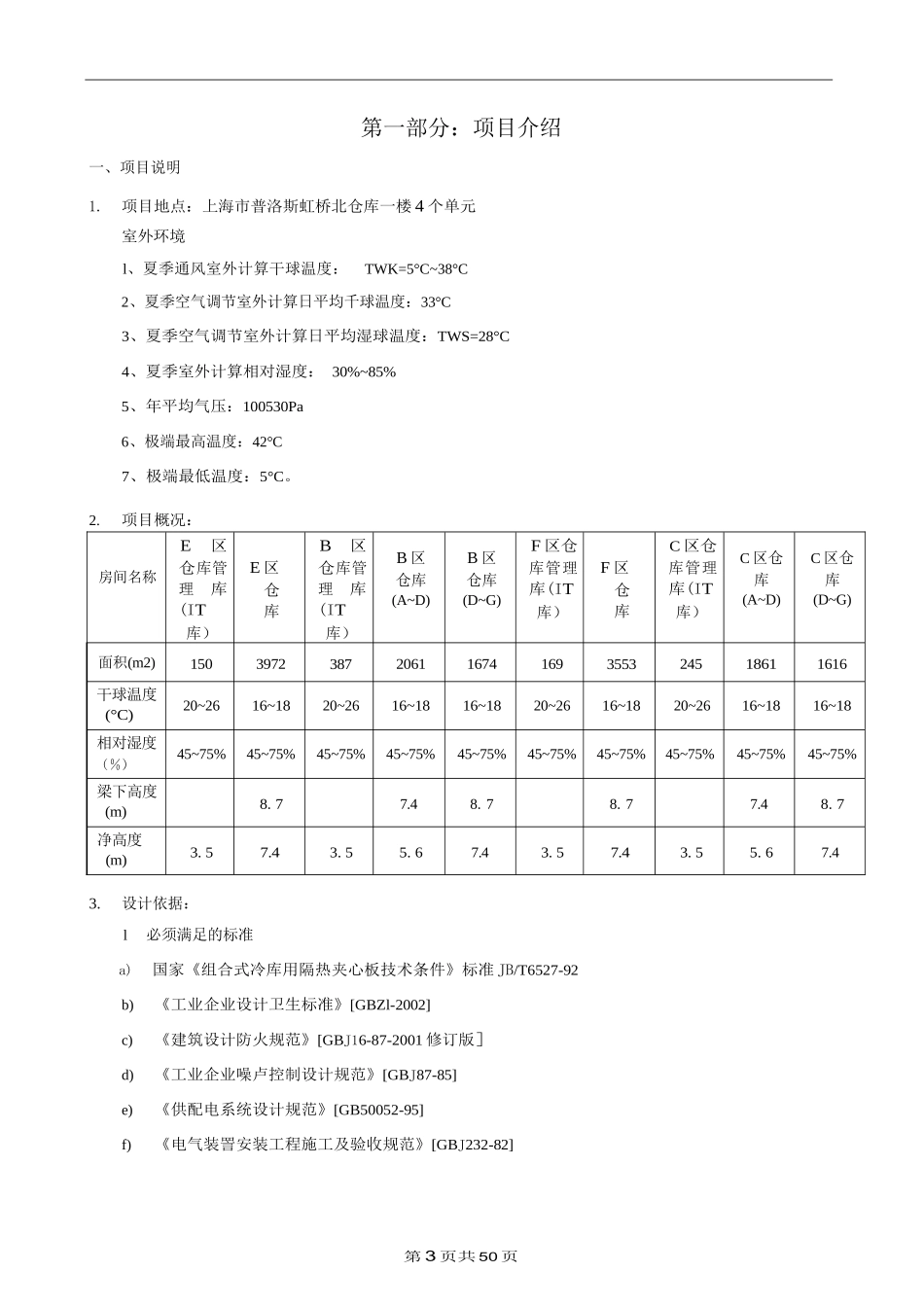

医药库阴凉库设计方案_第3页
3/50
第1页共50页医药项目工程阴凉库暖通设计技术方案设计简报第2页共50页目录第一部分:项目介绍第二部分:阴凉库总设计说明第三部分:主要设备技术资料第四部分:用电需求第五部分:中央监控部分第六部分:其他配套施工部分第3页共50页第一部分:项目介绍一、项目说明1.项目地点:上海市普洛斯虹桥北仓库一楼4个单元室外环境l、夏季通风室外计算干球温度:TWK=5°C~38°C2、夏季空气调节室外计算日平均千球温度:33°C3、夏季空气调节室外计算日平均湿球温度:TWS=28°C4、夏季室外计算相对湿度:30%~85%5、年平均气压:100530Pa6、极端最高温度:42°C7、极端最低温度:5°C。2.项目概况:房间名称E区仓库管理库(IT库)E区仓库B区仓库管理库(IT库)B区仓库(A~D)B区仓库(D~G)F区仓库管理库(IT库)F区仓库C区仓库管理库(IT库)C区仓库(A~D)C区仓库(D~G)面积(m2)150397238720611674169355324518611616干球温度(°C)20~2616~1820~2616~1816~1820~2616~1820~2616~1816~18相对湿度(%)45~75%45~75%45~75%45~75%45~75%45~75%45~75%45~75%45~75%45~75%梁下高度(m)8.77.48.78.77.48.7净高度(m)3.57.43.55.67.43.57.43.55.67.43.设计依据:l必须满足的标准a)国家《组合式冷库用隔热夹心板技术条件》标准JB/T6527-92b)《工业企业设计卫生标准》[GBZl-2002]c)《建筑设计防火规范》[GBJ16-87-2001修订版]d)《工业企业噪卢控制设计规范》[GBJ87-85]e)《供配电系统设计规范》[GB50052-95]f)《电气装詈安装工程施工及验收规范》[GBJ232-82]第4页共50页g)其他所有适用于冷库的国家颁布的强制性规范投标人所供应的设备、器材、部件、材料及所完成的安装详图要完全符合上述标准,2专业标准投标人所提供的产品和施工服务必须遵守以下的有关规范、规定和标准:必须符合中国国家标准或与此相当的标准。(1).《冷库设计规范》(GBJ72-2000)(2).《制冷设备安装工程施工及验收规范》(GB50274-98)(3).《制冷设备通用技术规范》(GBJ237-88)(4).《现场设备、工业管道焊接工程及验收规范》(GBJ236-82)(5).《工业企业噪声控制设计规范》[GBJ87-85](6).《美国空调冷冻协会标准》(ARI550-92)必须符合中国特别是深圳市的有关规范、规定、标准。3设备的设计、制造、检验、测试、验收等标准应符合国际标准化组织及国际、国内相关行业已实施的标准。这些标准应包括但不限千:序号代号名称备注1ISO国际标准化组织标准2IEC国际电工技术委员会标准3ASTM美国材料与试验协会标准4AISI美国钢铁协会5DIN德国国家标准6DVE德国电工组织7JIS日本工业标准8SI国际单位制9BS英国国家标准10EN欧洲标准11UL美国保险商安全标准12ASME美国机械工程师协会标准13ANSI美国国家标准协会标准14JIC联合工业大会标准第5页共50页序号代号名称备注15SAE自动工程协会标准16AWS钢铁结构涂层协会标准17SSPC美国焊接协会标准18NFPA417美国国家防火保护协会标准19AIA美国保险协会标准20NEMA国家电器生产协会标准21NEC英国国家电器法规4.设计理念:a)以最科学美观的方案设计阴凉库b)以最合理的价格建造阴凉库c)互为备用,合理布局d)以最优的售后服务支持阴凉库e)遵循以人为本、节约能源的原则,做到高效率、高质凰f)系统稳定可靠,便千日常的维护和检修5.设计特点:按照条件要求配置系统,各阴凉库由独立的制冷系统供冷。♦考虑本系统对使用环境的适应性,避免使用和安装条件的变化导致系统工作不正常,确定系统冷量已经留有余地,该项目主机输出冷量为70w/m3.h(指导原则主机输出冷量为100w/m3.h),已经考虑夏季最热气温和阴凉库库同时入库较多物料时保持阴凉库内的温度在设定的范围内。♦冰水输送压力和流量等已经考虑距离和建筑高度的阻力影响,系统没有设计在临界值附近,设备尤其是关键设备没有在接近极限状态下运用,已经按照要求留有适当的裕度。系统设计对异常条件给预足够的考虑。♦系统设计为节能,减少电力的消耗,杜绝系统渗漏情况。♦管路系统中在合适的位置安装电动阀门,以便在需要时可以停止任一阴凉库机组的使用,电动阀门前加装手动型蝶阀,检修时用手动型蝶阀关闭管路系统。♦工作模式:为避免阴凉库内温度超标,冰水供应采用温度控制的...
