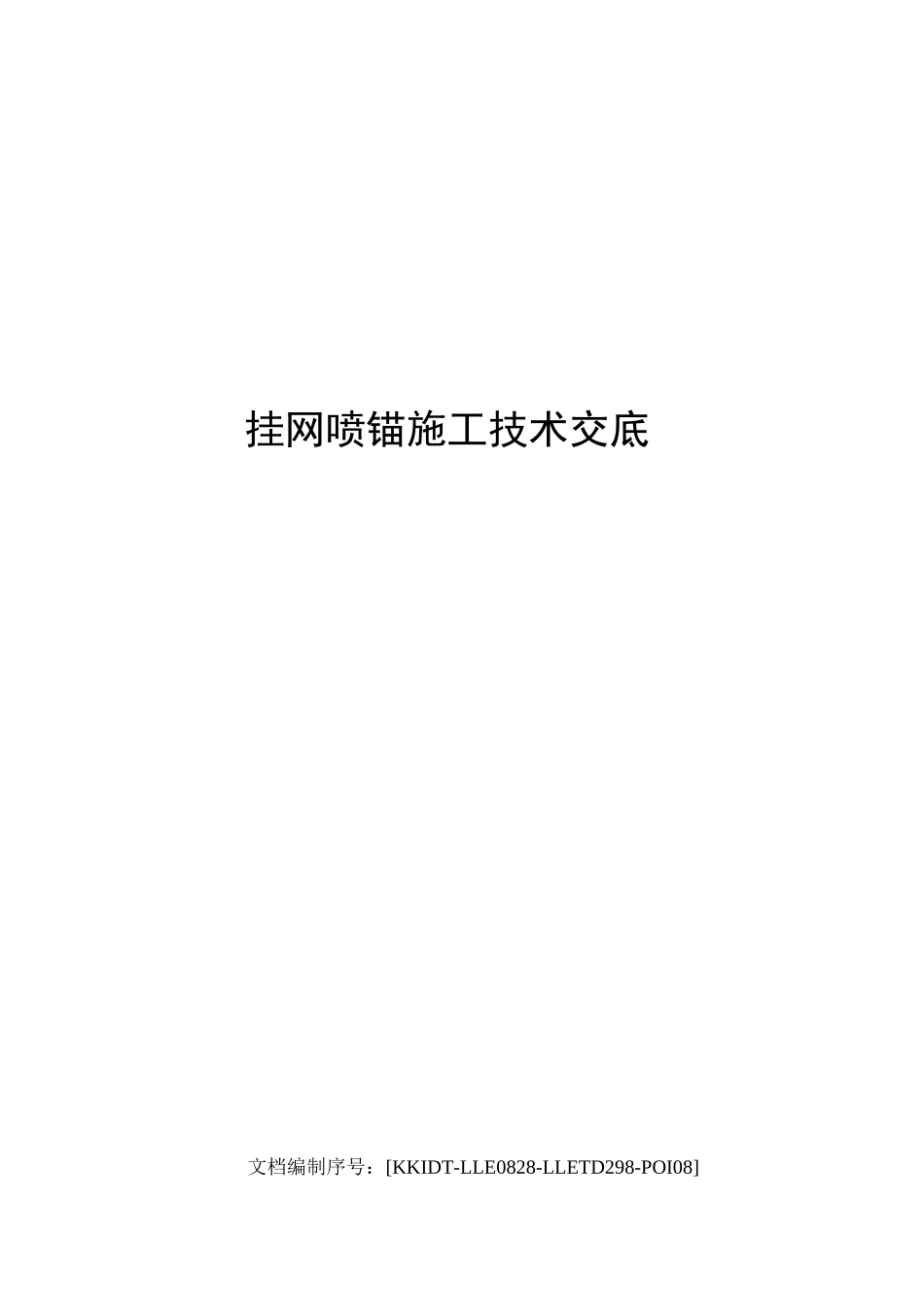

挂网喷锚施工技术交底

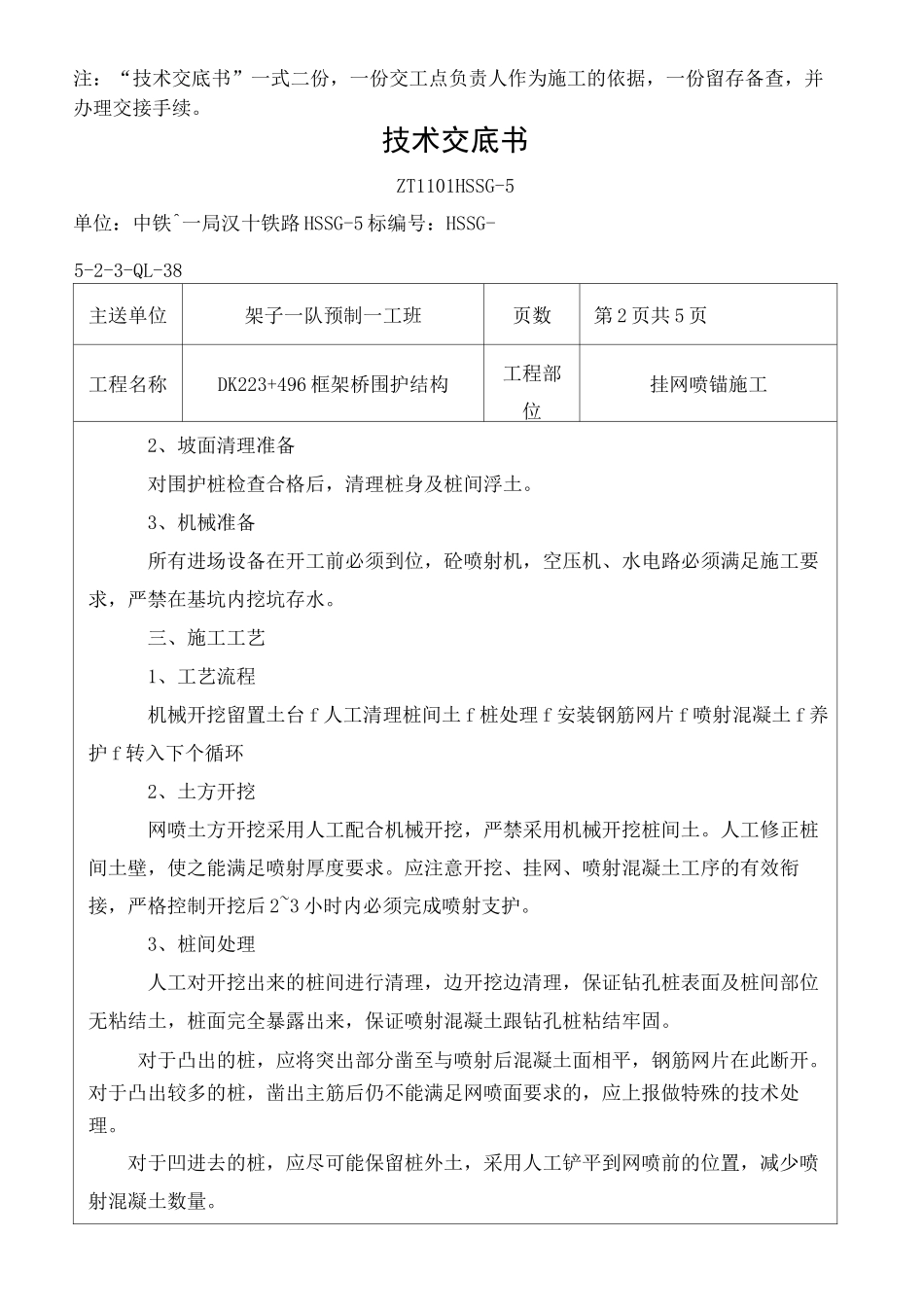

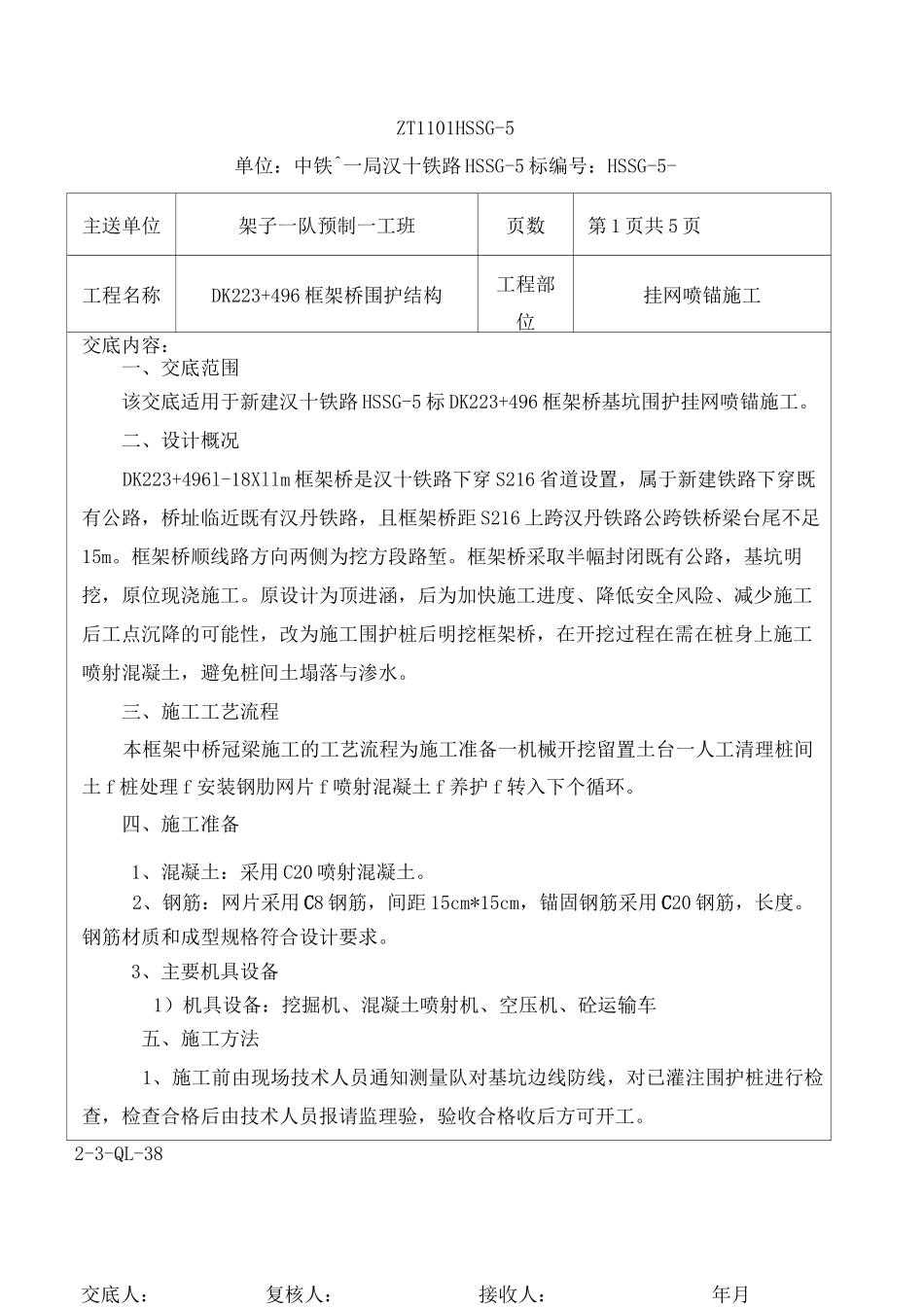

挂网喷锚施工技术交底文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]ZT1101HSSG-5单位：中铁^一局汉十铁路 HSSG-5 标编号：HSSG-5-主送单位架子一队预制一工班页数第 1 页共 5 页工程名称DK223+496 框架桥围护结构工程部位挂网喷锚施工交底内容：一、交底范围该交底适用于新建汉十铁路 HSSG-5 标 DK223+496 框架桥基坑围护挂网喷锚施工。二、设计概况DK223+496l-18Xllm 框架桥是汉十铁路下穿 S216 省道设置，属于新建铁路下穿既有公路，桥址临近既有汉丹铁路，且框架桥距 S216 上跨汉丹铁路公跨铁桥梁台尾不足15m。框架桥顺线路方向两侧为挖方段路堑。框架桥采取半幅封闭既有公路，基坑明挖，原位现浇施工。原设计为顶进涵，后为加快施工进度、降低安全风险、减少施工后工点沉降的可能性，改为施工围护桩后明挖框架桥，在开挖过程在需在桩身上施工喷射混凝土，避免桩间土塌落与渗水。三、施工工艺流程本框架中桥冠梁施工的工艺流程为施工准备一机械开挖留置土台一人工清理桩间土 f 桩处理 f 安装钢肋网片 f 喷射混凝土 f 养护 f 转入下个循环。四、施工准备1、混凝土：采用 C20 喷射混凝土。2、钢筋：网片采用 C8 钢筋，间距 15cm*15cm，锚固钢筋采用 C20 钢筋，长度。钢筋材质和成型规格符合设计要求。3、主要机具设备1）机具设备：挖掘机、混凝土喷射机、空压机、砼运输车五、施工方法1、施工前由现场技术人员通知测量队对基坑边线防线，对已灌注围护桩进行检查，检查合格后由技术人员报请监理验，验收合格收后方可开工。2-3-QL-38交底人：复核人：接收人：年月注：“技术交底书”一式二份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。技术交底书ZT1101HSSG-5单位：中铁^一局汉十铁路 HSSG-5 标编号：HSSG-5-2-3-QL-38主送单位架子一队预制一工班页数第 2 页共 5 页工程名称DK223+496 框架桥围护结构工程部位挂网喷锚施工2、坡面清理准备对围护桩检查合格后，清理桩身及桩间浮土。3、机械准备所有进场设备在开工前必须到位，砼喷射机，空压机、水电路必须满足施工要求，严禁在基坑内挖坑存水。三、施工工艺1、工艺流程机械开挖留置土台 f 人工清理桩间土 f 桩处理 f 安装钢筋网片 f 喷射混凝土 f 养护 f 转入下个循环2、土方开挖网喷土方开挖采用人工配合机械开挖，严禁采用机械开挖桩间土。人工修正桩间土壁，使之能满足喷射厚度要求。应注意开挖、挂网、喷射混凝土...
