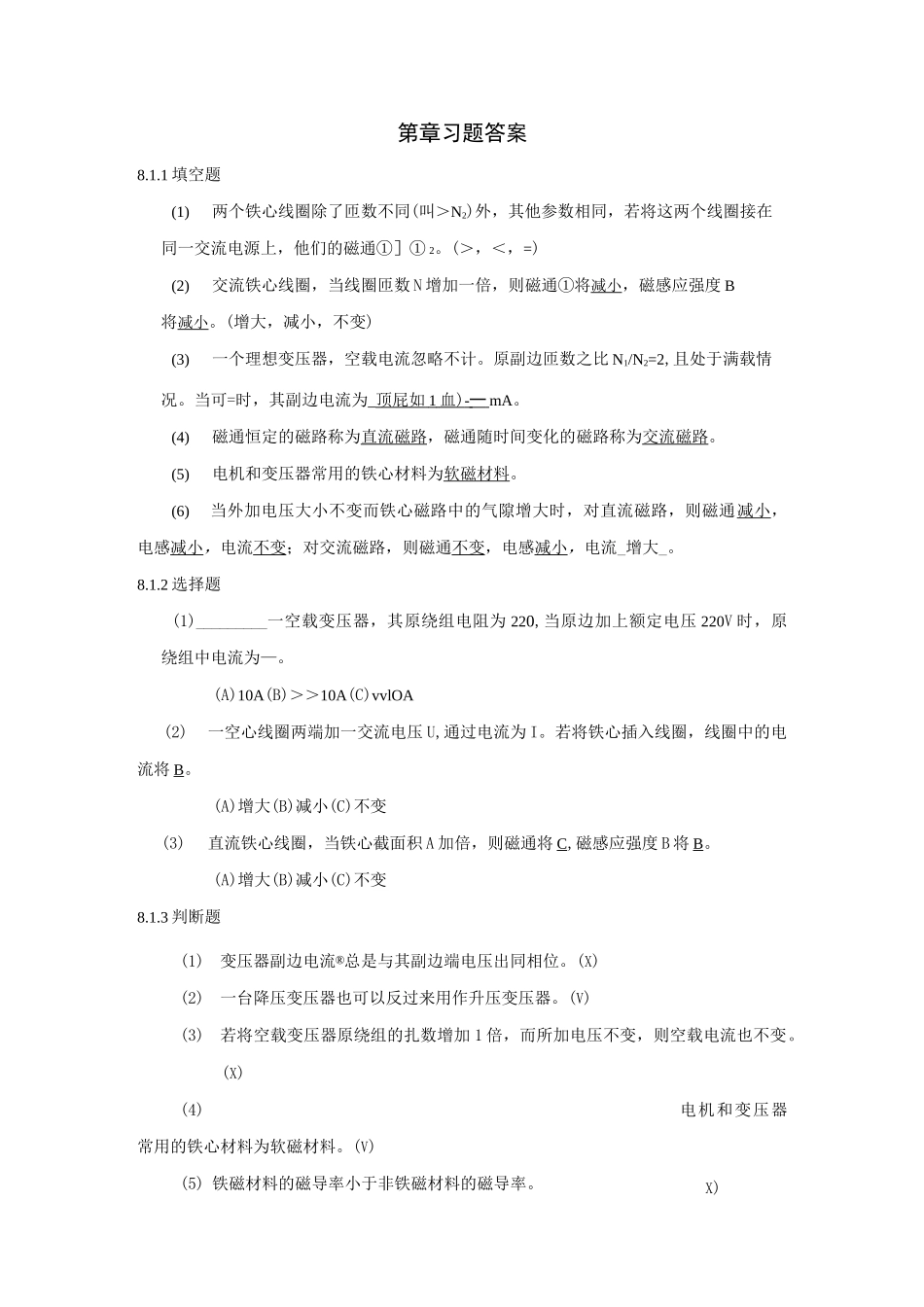

X)第章习题答案8.1.1 填空题(1)两个铁心线圈除了匝数不同(叫＞N2)外，其他参数相同，若将这两个线圈接在同一交流电源上，他们的磁通①］① 2。(＞，＜，=)(2)交流铁心线圈，当线圈匝数 N 增加一倍，则磁通①将减小，磁感应强度 B将减小。(增大，减小，不变)(3)一个理想变压器，空载电流忽略不计。原副边匝数之比 N1/N2=2,且处于满载情况。当可=时，其副边电流为_顶屁如 1 血 ) - 一 mA。(4)磁通恒定的磁路称为直流磁路，磁通随时间变化的磁路称为交流磁路。(5)电机和变压器常用的铁心材料为软磁材料。(6)当外加电压大小不变而铁心磁路中的气隙增大时，对直流磁路，则磁通减小，电感减小，电流不变；对交流磁路，则磁通不变，电感减小，电流_增大_。8.1.2 选择题(1)_________一空载变压器，其原绕组电阻为 220,当原边加上额定电压 220V 时，原绕组中电流为—。(A)10A(B)＞＞10A(C)vvlOA(2)一空心线圈两端加一交流电压 U,通过电流为 I。若将铁心插入线圈，线圈中的电流将 B。(A)增大(B)减小(C)不变(3)直流铁心线圈，当铁心截面积 A 加倍，则磁通将 C,磁感应强度 B 将 B。(A)增大(B)减小(C)不变8.1.3 判断题(1)变压器副边电流®总是与其副边端电压出同相位。(X)(2)一台降压变压器也可以反过来用作升压变压器。(V)(3)若将空载变压器原绕组的扎数增加 1 倍，而所加电压不变，则空载电流也不变。(X)(4)电机和变压器常用的铁心材料为软磁材料。(V)(5) 铁磁材料的磁导率小于非铁磁材料的磁导率。（6）在磁路中与电路中的电流作用相同的物理量是磁通密度。（V）（7）若硅钢片的接缝增大，则其磁阻增加。（V）8）在电机和变压器铁心材料周围的气隙中存在少量磁场。（V）9）恒压交流铁心磁路，则空气气隙增大时磁通不变。（V）8.1.4磁路的结构一定，磁路的磁阻是否一定即磁路的磁阻是否是线性的？【答】磁路的结构一定（即尺寸、形状和材料一定）时，磁路的磁通并不一定。因为磁性材料的磁导率 p 不是常数（B 与 H 不是正比关系），即磁路的磁阻是非线性的。8.1.5恒定（直流）电流通过电路时会在电阻中产生功率损耗，恒定磁通通过磁路时会不会产生功率损耗？【答】恒定的磁通通过磁路时，不会在磁路中产生功率损耗，即直流磁路中没有铁损耗。这是因为铁心损耗包括涡流损耗和磁滞损耗，其中涡流损耗是由交流磁场在铁心中感应出的涡流而产生的功率损耗，而磁滞损耗是因为铁心被反复磁化时的磁滞现象而引起的功率损耗。由于恒...
