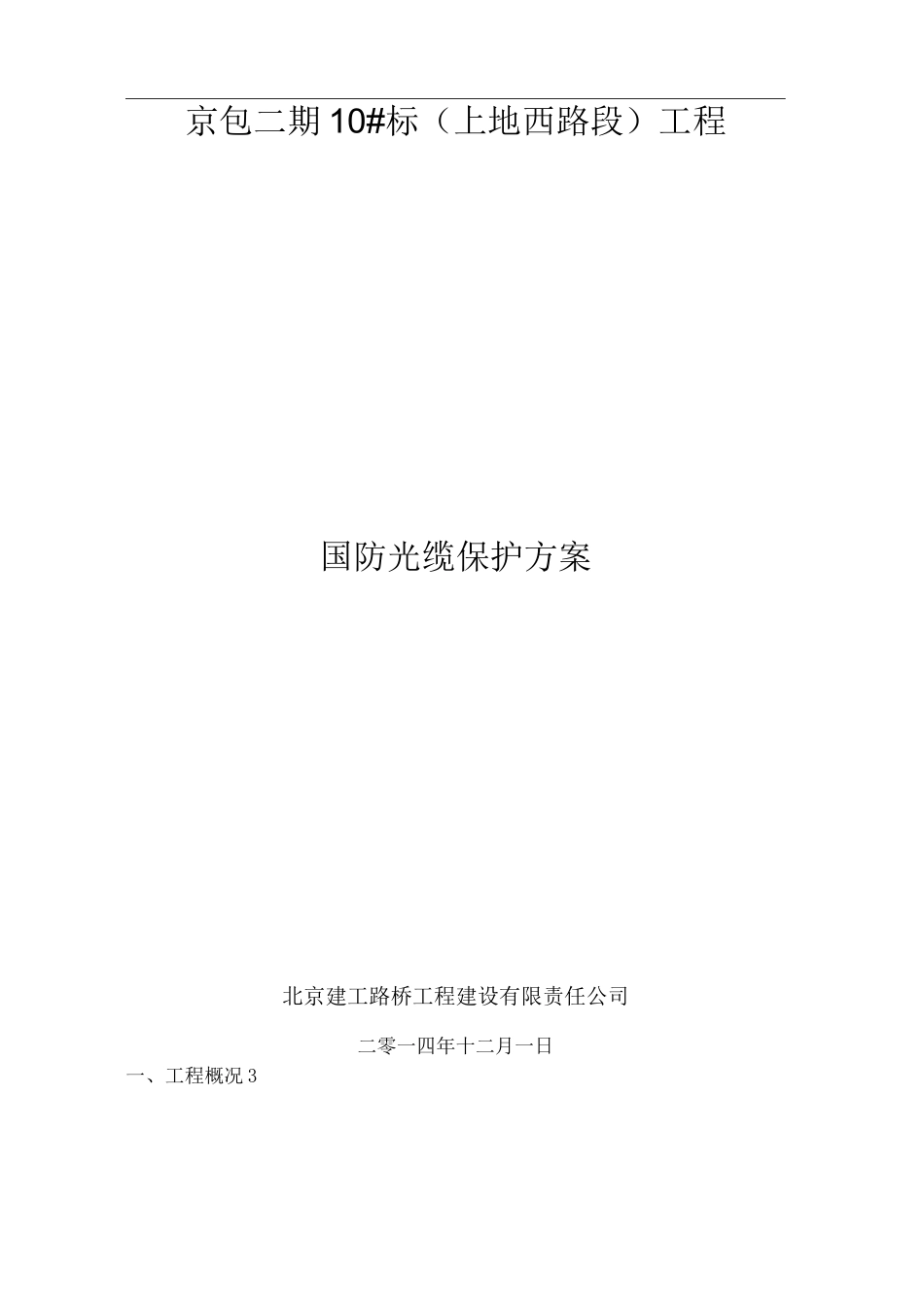

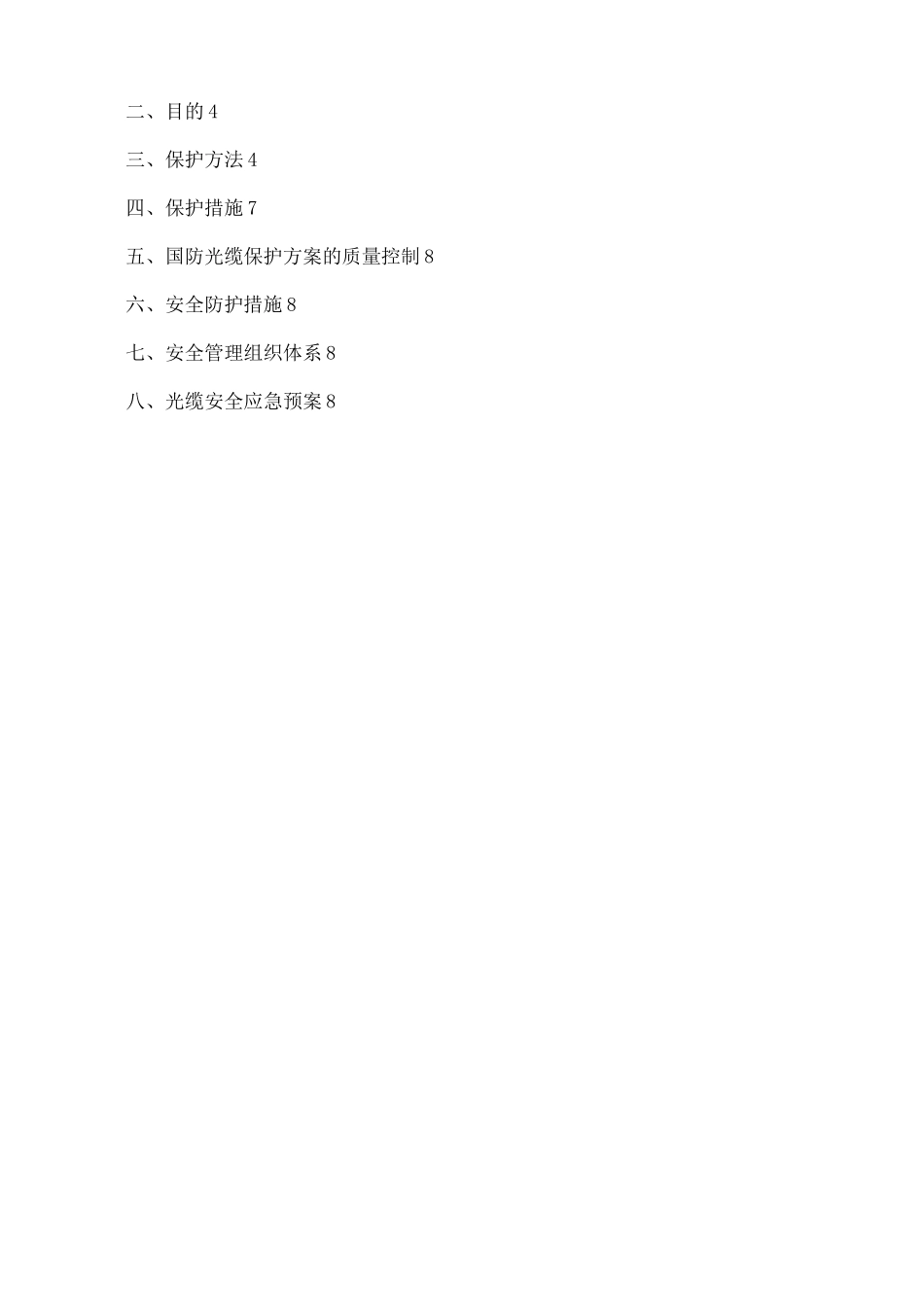

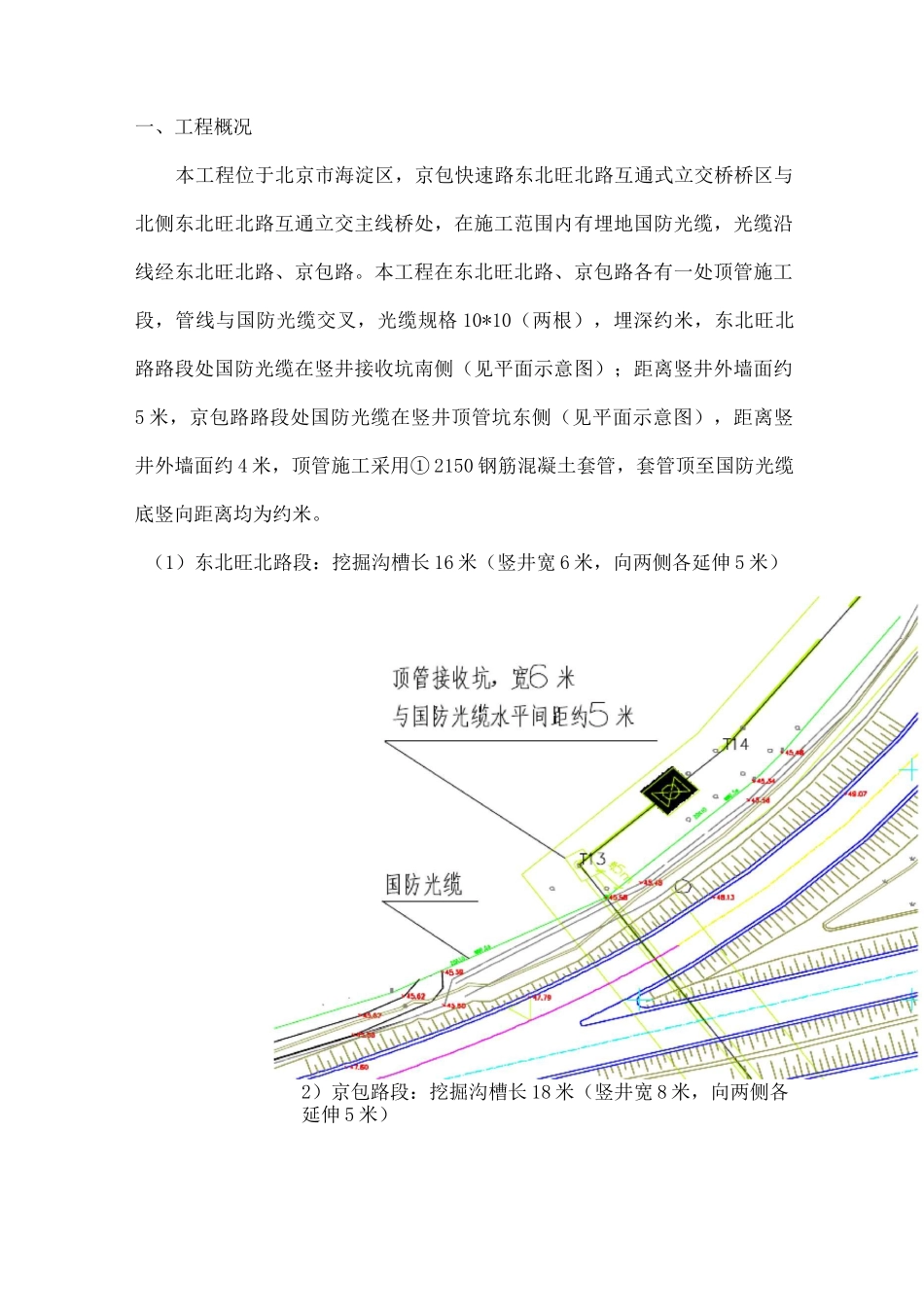

京包二期 10#标（上地西路段）工程国防光缆保护方案北京建工路桥工程建设有限责任公司二零一四年十二月一日一、工程概况 3二、目的 4三、保护方法 4四、保护措施 7五、国防光缆保护方案的质量控制 8六、安全防护措施 8七、安全管理组织体系 8八、光缆安全应急预案 8一、工程概况本工程位于北京市海淀区，京包快速路东北旺北路互通式立交桥桥区与北侧东北旺北路互通立交主线桥处，在施工范围内有埋地国防光缆，光缆沿线经东北旺北路、京包路。本工程在东北旺北路、京包路各有一处顶管施工段，管线与国防光缆交叉，光缆规格 10*10（两根），埋深约米，东北旺北路路段处国防光缆在竖井接收坑南侧（见平面示意图）；距离竖井外墙面约5 米，京包路路段处国防光缆在竖井顶管坑东侧（见平面示意图），距离竖井外墙面约 4 米，顶管施工采用① 2150 钢筋混凝土套管，套管顶至国防光缆底竖向距离均为约米。（1）东北旺北路段：挖掘沟槽长 16 米（竖井宽 6 米，向两侧各延伸 5 米）2）京包路段：挖掘沟槽长 18 米（竖井宽 8 米，向两侧各延伸 5 米）二、目的为了更好的保护国防光缆工程不被破坏，确保国防通信安全顺畅，避免给国家带来损失，并顺利完成本工程施工任务，我方根据《中华人民共和国军事设施保护法实施办法》和《国务院、中央军委关于保护通信线路的规定有关内容》以及管理单位要求，采用如下方案进行保护。三、保护方法1、在相关部门的指导下采用人工作业挖土：实行分段作业，开沟槽断面约为 1*。2、在沟槽上口每隔 3 米横向放置一根钢管。3、管线套封：采用① 160*5mmPVC 管材剖开套装，用铁丝绑扎固定。4、管线支撑：管线套封完成后，采用 3mm 钢丝绳对光缆架空悬挂支撑。5、国防光缆保护图如下：纵剖示意图DN50 钢自然地面 DN50 钢管Aiti160（外径）*5mm（壁厚）PVC 套管1、加强对有关施工人员的施工工序管理工作，施工质量要经过监理和管理单位的检查。2、严格遵守各项技术指标和标准要求使工程达到规范要求。六、安全防护措施1、加强安全施工的科学管理建立安全施工责任制度，派经验丰富的施工人员进行施工并对施工人员进行强化的安全教育。2、光缆暴露期间派专人 24 小时看护，防止硬物碰砸光缆，加快施工进度，缩短光缆暴露时间。3、由于国防光缆的重要性，若发生安全隐患立即停止施工及时报告监理及管理单位相关负责人。4、严格遵守监理、管理单位等安全管理部门的有关规定。七、安全管理组织体...
