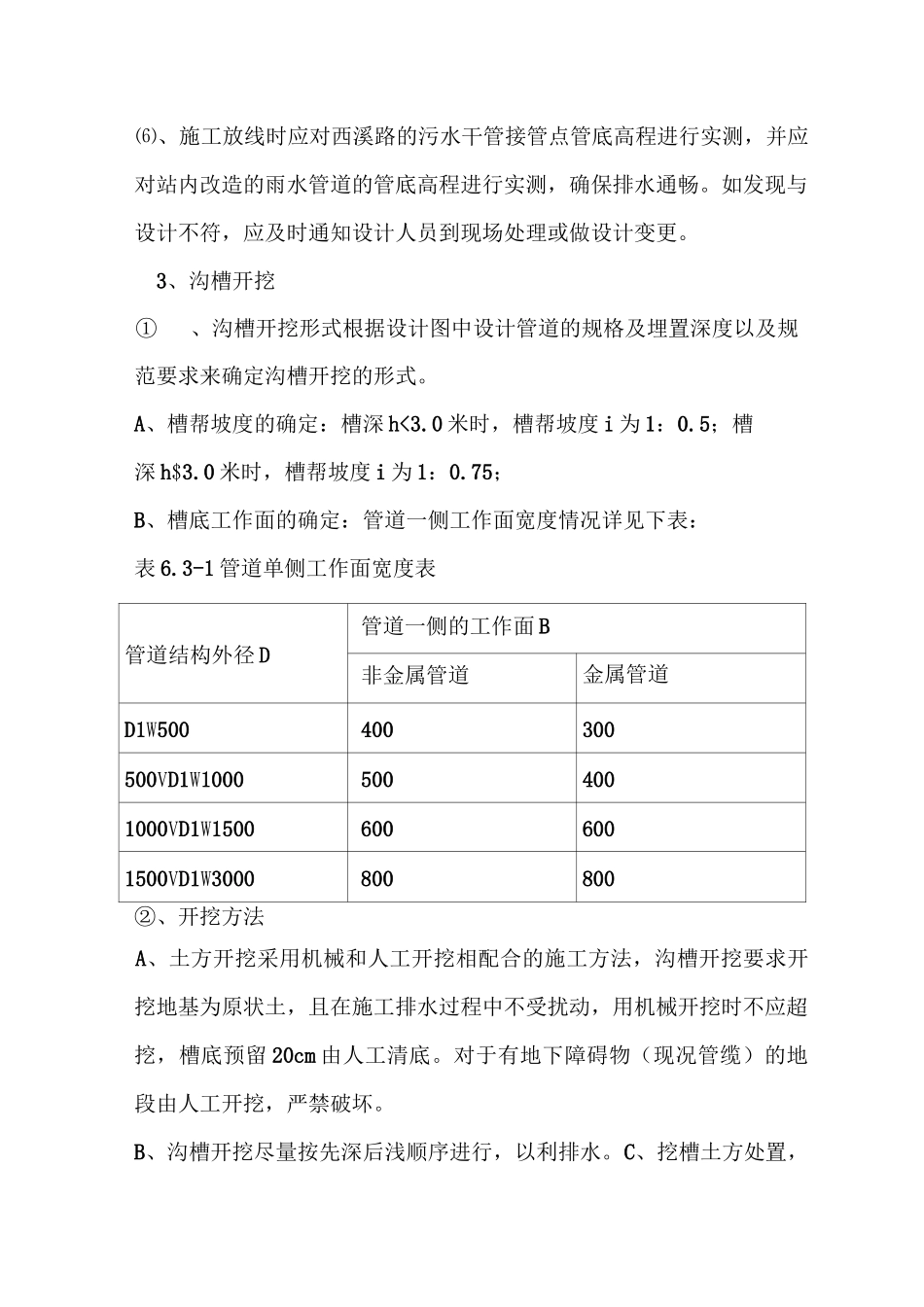

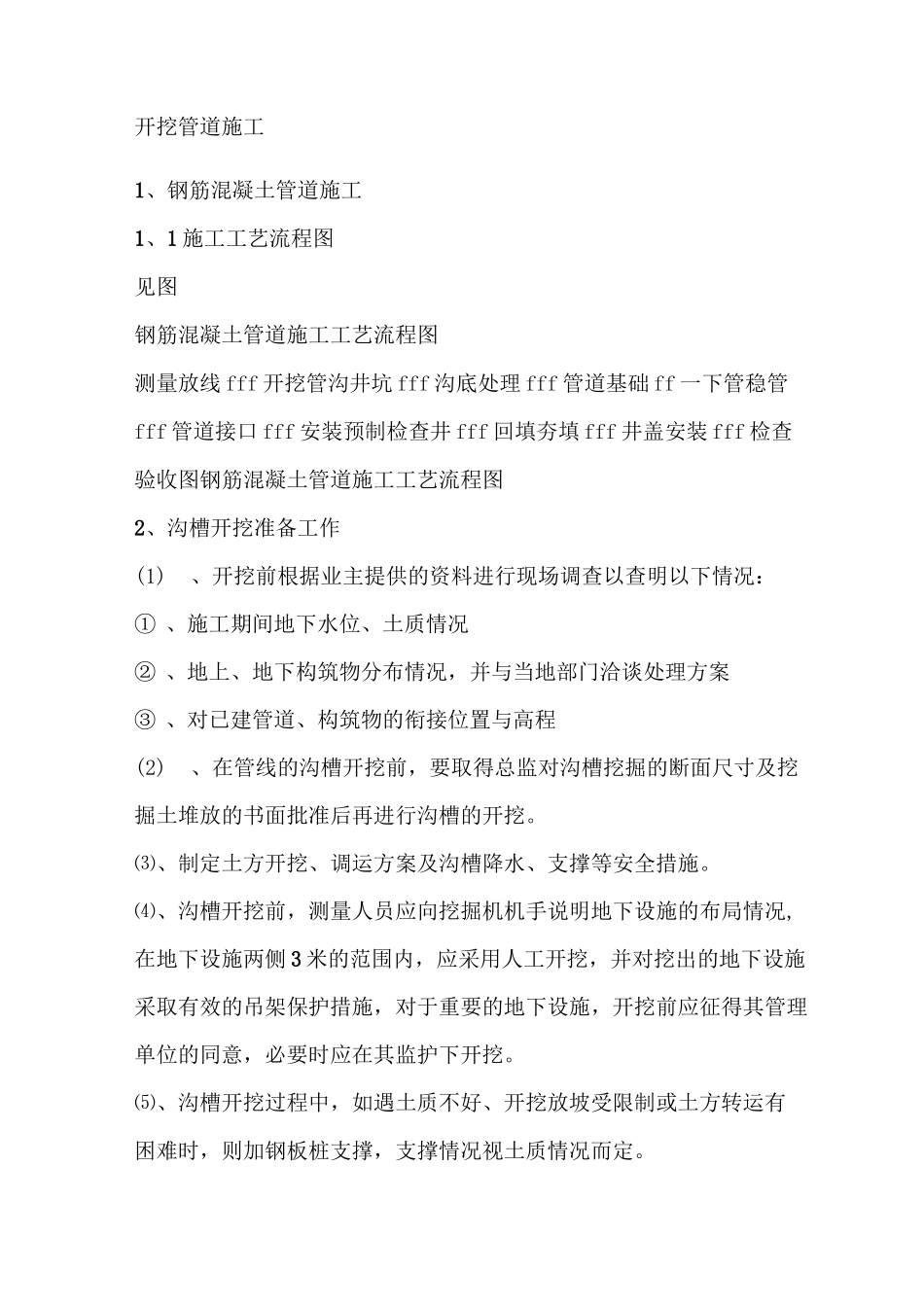

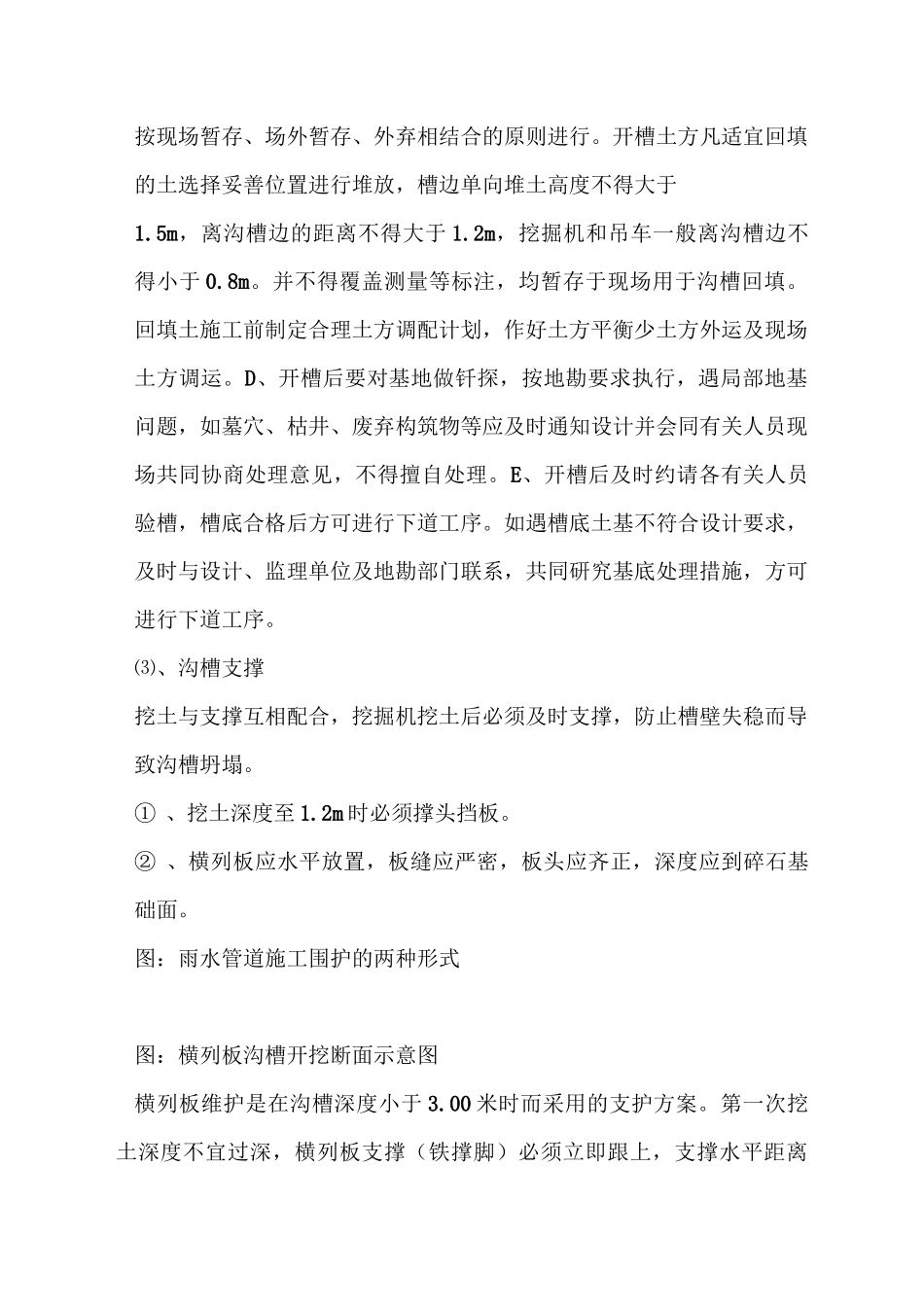

开挖管道施工1、钢筋混凝土管道施工1、1 施工工艺流程图见图钢筋混凝土管道施工工艺流程图测量放线 fff 开挖管沟井坑 fff 沟底处理 fff 管道基础 ff 一下管稳管fff 管道接口 fff 安装预制检查井 fff 回填夯填 fff 井盖安装 fff 检查验收图钢筋混凝土管道施工工艺流程图2、沟槽开挖准备工作(1)、开挖前根据业主提供的资料进行现场调查以查明以下情况：① 、施工期间地下水位、土质情况② 、地上、地下构筑物分布情况，并与当地部门洽谈处理方案③ 、对已建管道、构筑物的衔接位置与高程(2)、在管线的沟槽开挖前，要取得总监对沟槽挖掘的断面尺寸及挖掘土堆放的书面批准后再进行沟槽的开挖。⑶、制定土方开挖、调运方案及沟槽降水、支撑等安全措施。⑷、沟槽开挖前，测量人员应向挖掘机机手说明地下设施的布局情况,在地下设施两侧 3 米的范围内，应采用人工开挖，并对挖出的地下设施采取有效的吊架保护措施，对于重要的地下设施，开挖前应征得其管理单位的同意，必要时应在其监护下开挖。⑸、沟槽开挖过程中，如遇土质不好、开挖放坡受限制或土方转运有困难时，则加钢板桩支撑，支撑情况视土质情况而定。⑹、施工放线时应对西溪路的污水干管接管点管底高程进行实测，并应对站内改造的雨水管道的管底高程进行实测，确保排水通畅。如发现与设计不符，应及时通知设计人员到现场处理或做设计变更。3、沟槽开挖①、沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。A、槽帮坡度的确定：槽深 h<3.0 米时，槽帮坡度 i 为 1：0.5；槽深 h$3.0 米时，槽帮坡度 i 为 1：0.75；B、槽底工作面的确定：管道一侧工作面宽度情况详见下表：表 6.3-1 管道单侧工作面宽度表管道结构外径 D管道一侧的工作面 B非金属管道金属管道D1W500400300500VD1W10005004001000VD1W15006006001500VD1W3000800800②、开挖方法A、土方开挖采用机械和人工开挖相配合的施工方法，沟槽开挖要求开挖地基为原状土，且在施工排水过程中不受扰动，用机械开挖时不应超挖，槽底预留 20cm 由人工清底。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。B、沟槽开挖尽量按先深后浅顺序进行，以利排水。C、挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，槽边单向堆土高度不得大于1.5m，离沟槽边的距离不得大于 1.2m，挖掘机和吊车一般离沟槽边不得...
