给排水及采暖工程施工方案

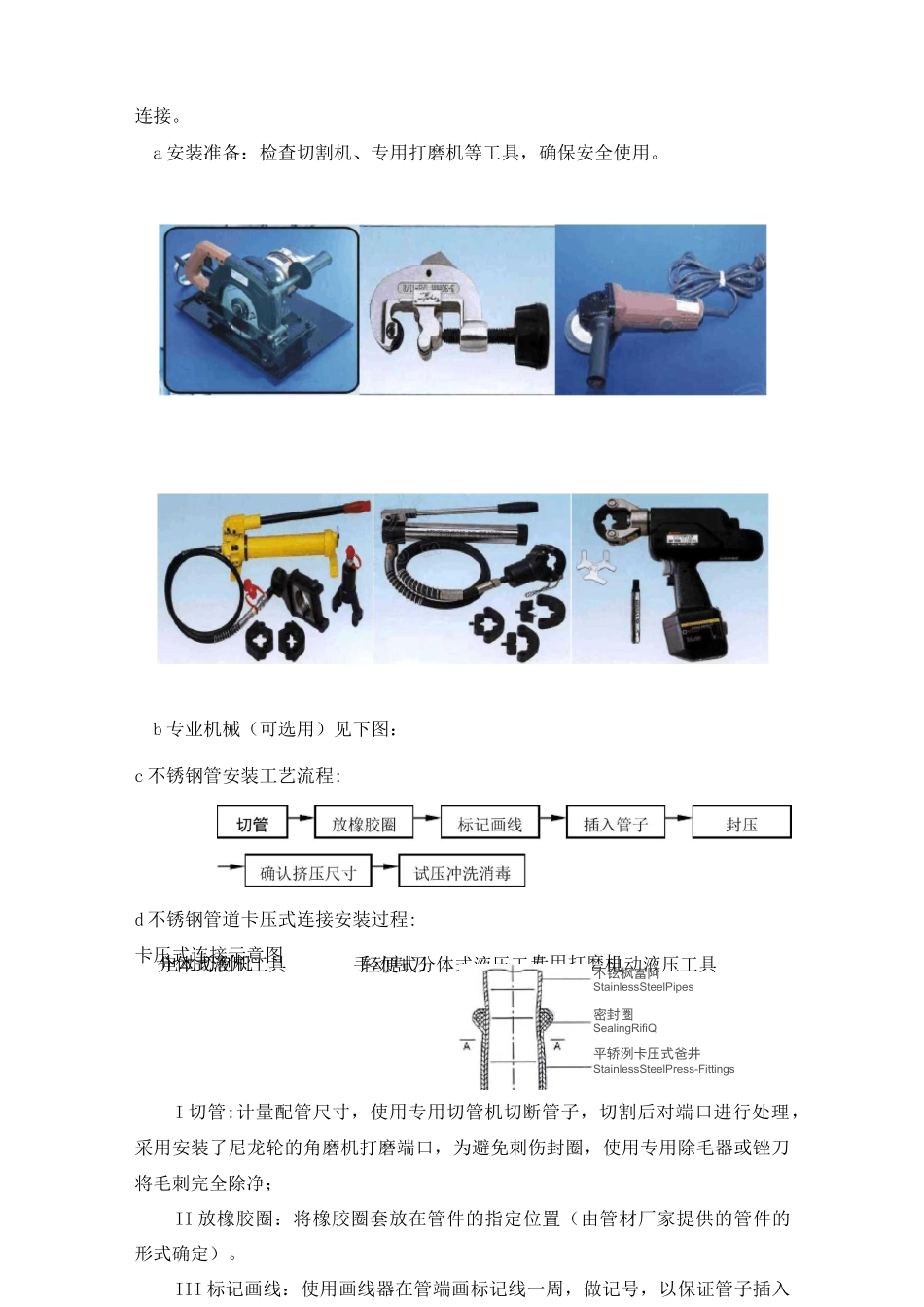

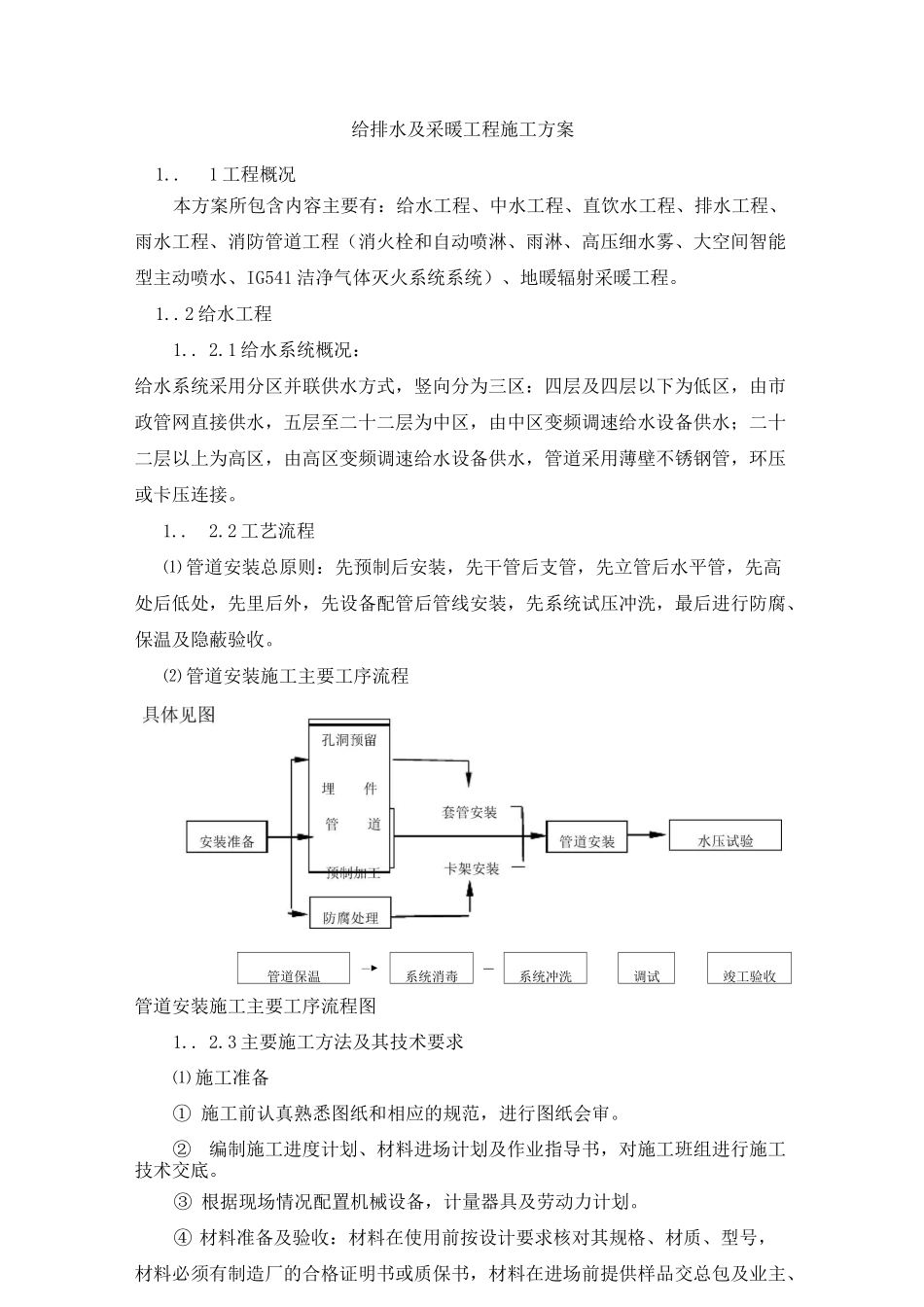

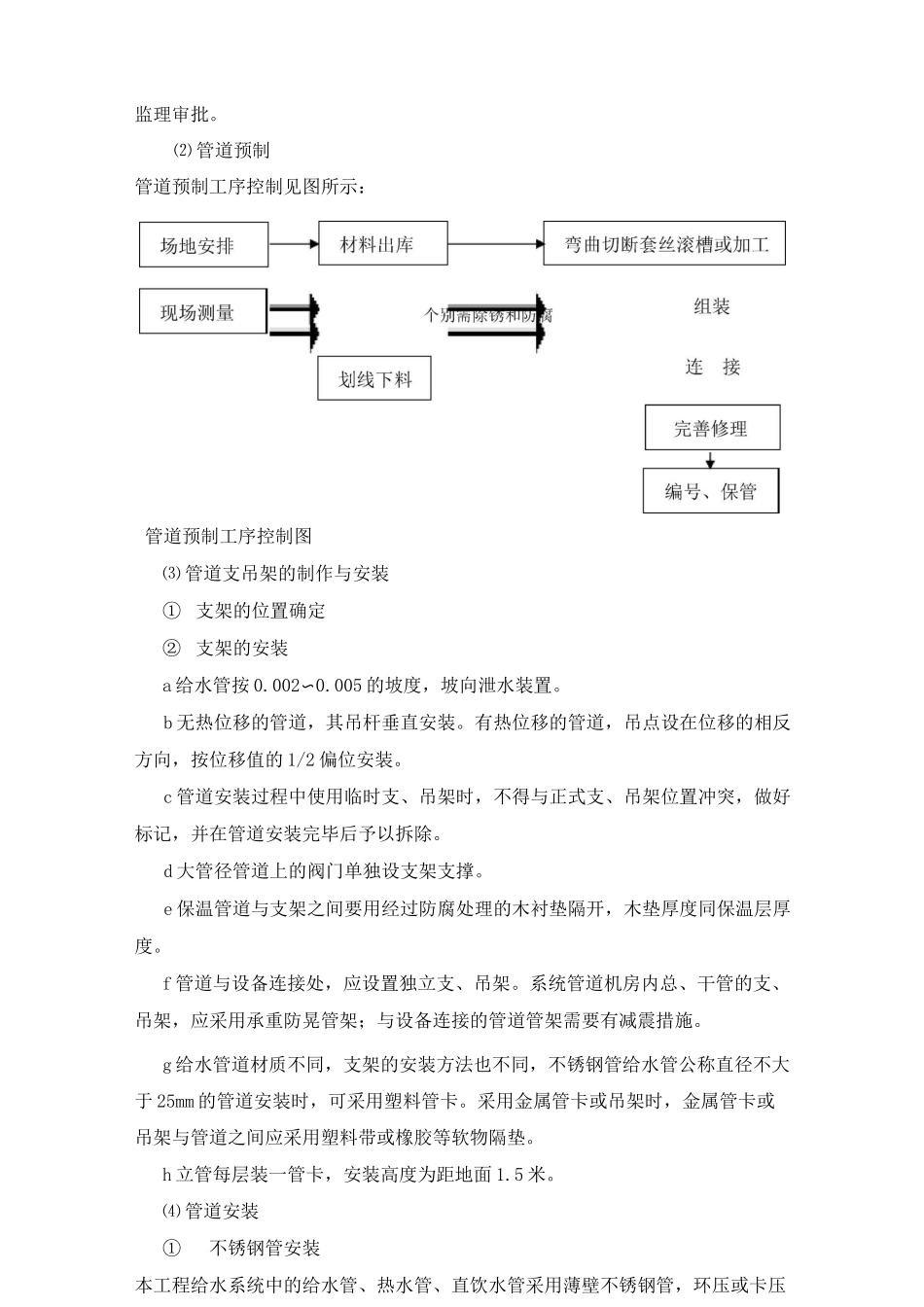

给排水及采暖工程施工方案1..1 工程概况本方案所包含内容主要有：给水工程、中水工程、直饮水工程、排水工程、雨水工程、消防管道工程（消火栓和自动喷淋、雨淋、高压细水雾、大空间智能型主动喷水、IG541 洁净气体灭火系统系统）、地暖辐射采暖工程。1..2 给水工程1.. 2.1 给水系统概况：给水系统采用分区并联供水方式，竖向分为三区：四层及四层以下为低区，由市政管网直接供水，五层至二十二层为中区，由中区变频调速给水设备供水；二十二层以上为高区，由高区变频调速给水设备供水，管道采用薄壁不锈钢管，环压或卡压连接。1..2.2 工艺流程⑴ 管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先设备配管后管线安装，先系统试压冲洗，最后进行防腐、保温及隐蔽验收。⑵ 管道安装施工主要工序流程管道保温―►系统消毒—系统冲洗调试竣工验收管道安装施工主要工序流程图1.. 2.3 主要施工方法及其技术要求⑴ 施工准备① 施工前认真熟悉图纸和相应的规范，进行图纸会审。②编制施工进度计划、材料进场计划及作业指导书，对施工班组进行施工技术交底。③ 根据现场情况配置机械设备，计量器具及劳动力计划。④ 材料准备及验收：材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交总包及业主、监理审批。⑵ 管道预制管道预制工序控制见图所示：管道预制工序控制图⑶ 管道支吊架的制作与安装① 支架的位置确定② 支架的安装a 给水管按 0.002〜0.005 的坡度，坡向泄水装置。b 无热位移的管道，其吊杆垂直安装。有热位移的管道，吊点设在位移的相反方向，按位移值的 1/2 偏位安装。c 管道安装过程中使用临时支、吊架时，不得与正式支、吊架位置冲突，做好标记，并在管道安装完毕后予以拆除。d 大管径管道上的阀门单独设支架支撑。e 保温管道与支架之间要用经过防腐处理的木衬垫隔开，木垫厚度同保温层厚度。f 管道与设备连接处，应设置独立支、吊架。系统管道机房内总、干管的支、吊架，应采用承重防晃管架；与设备连接的管道管架需要有减震措施。g 给水管道材质不同，支架的安装方法也不同，不锈钢管给水管公称直径不大于 25mm 的管道安装时，可采用塑料管卡。采用金属管卡或吊架时，金属管卡或吊架与管道之间应采用塑料带或橡胶等软物隔垫。h 立管每层装一管卡，安装高度为距地面 1.5 米。⑷ 管道安装①不锈钢管...
