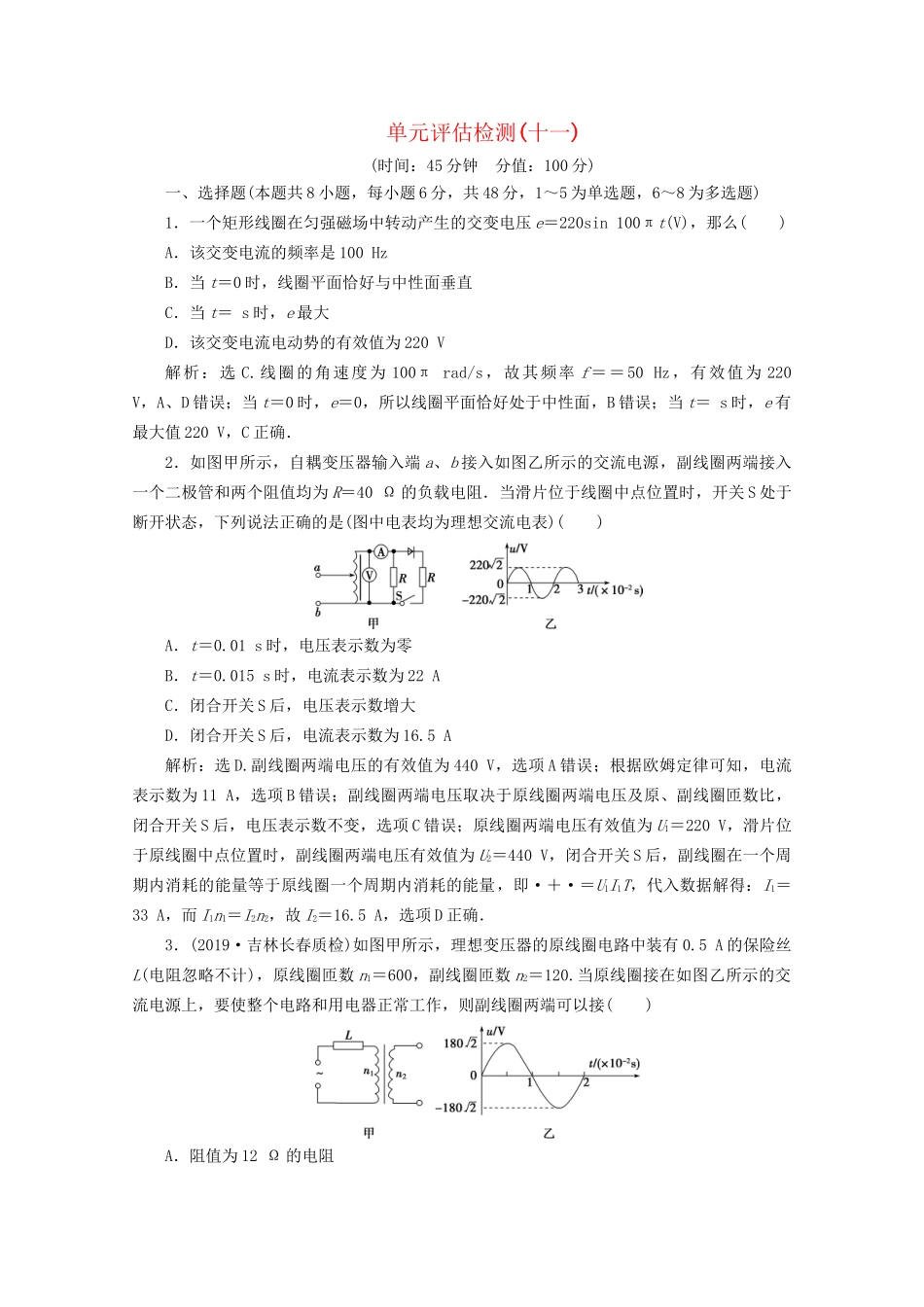

单元评估检测(十一)(时间：45分钟分值：100分)一、选择题(本题共8小题，每小题6分，共48分，1～5为单选题，6～8为多选题)1．一个矩形线圈在匀强磁场中转动产生的交变电压e＝220sin100πt(V)，那么()A．该交变电流的频率是100HzB．当t＝0时，线圈平面恰好与中性面垂直C．当t＝s时，e最大D．该交变电流电动势的有效值为220V解析：选C.线圈的角速度为100πrad/s，故其频率f＝＝50Hz，有效值为220V，A、D错误；当t＝0时，e＝0，所以线圈平面恰好处于中性面，B错误；当t＝s时，e有最大值220V，C正确．2．如图甲所示，自耦变压器输入端a、b接入如图乙所示的交流电源，副线圈两端接入一个二极管和两个阻值均为R＝40Ω的负载电阻．当滑片位于线圈中点位置时，开关S处于断开状态，下列说法正确的是(图中电表均为理想交流电表)()A．t＝0.01s时，电压表示数为零B．t＝0.015s时，电流表示数为22AC．闭合开关S后，电压表示数增大D．闭合开关S后，电流表示数为16.5A解析：选D.副线圈两端电压的有效值为440V，选项A错误；根据欧姆定律可知，电流表示数为11A，选项B错误；副线圈两端电压取决于原线圈两端电压及原、副线圈匝数比，闭合开关S后，电压表示数不变，选项C错误；原线圈两端电压有效值为U1＝220V，滑片位于原线圈中点位置时，副线圈两端电压有效值为U2＝440V，闭合开关S后，副线圈在一个周期内消耗的能量等于原线圈一个周期内消耗的能量，即·＋·＝U1I1T，代入数据解得：I1＝33A，而I1n1＝I2n2，故I2＝16.5A，选项D正确．3．(2019·吉林长春质检)如图甲所示，理想变压器的原线圈电路中装有0.5A的保险丝L(电阻忽略不计)，原线圈匝数n1＝600，副线圈匝数n2＝120.当原线圈接在如图乙所示的交流电源上，要使整个电路和用电器正常工作，则副线圈两端可以接()A．阻值为12Ω的电阻B．“并联两盏36V40W”的灯泡C．工作频率为10Hz的用电设备D．耐压值为36V的电容器解析：选B.根据题图乙可知，原线圈输入的交变电压的最大值U1m＝180V，有效值U1＝180V，周期T1＝0.02s，频率f1＝＝50Hz，又因为n1∶n2＝5∶1，所以副线圈的输出电压的最大值为U2m＝36V，有效值U2＝36V，周期T2＝T1＝0.02s，频率f2＝f1＝50Hz，故选项C错误；若副线圈两端接阻值为12Ω的电阻，则I2＝＝3A，I1＝＝0.6A＞0.5A，即流过保险丝的电流超过了其熔断电流，选项A“错误；若并联两盏36V40W”的灯泡，流过保险丝的电流I1＝＝0.2I2＝0.2×2×A＝A＜0.5A，故选项B正确；电容器的耐压值指的是允许加在电容器两端的最大电压值，副线圈输出电压的最大值为U2m＝36V＞36V，即超过了电容器的耐压值，故选项D错误．4．(2019·安徽黄山模拟)有一理想变压器，副线圈所接电路如图所示，灯L1、L2为规格相同的两只小灯泡．当S断开时，灯L1正常发光．S闭合后，下列说法正确的是()A．灯L1、L2都能正常发光B．原线圈的输入功率减小C．原、副线圈的电流比增大D．电阻R消耗的功率增大解析：选D.断开S时，L1正常发光，当闭合S后，总电阻减小，回路中总电流增大，R两端电压变大，灯泡两端电压减小，两灯不能正常发光，A项错误；由P入＝P出＝，且R总减小，U2不变，则P入增大，B项错误；由＝可知，因线圈匝数比不变，则原、副线圈的电流比不变，C项错误；电阻R的功率P＝I2R，因I增大，R不变，则P增大，D项正确．5．(2019·湖南长沙模拟)如图所示，负载电阻R接在理想变压器的副线圈上，虚线部分可以用一个电阻R1来等效替代，R1称为等效电阻，这里的等效，是指输入电路的电压、电流、功率不变．若理想变压器的原、副线圈的匝数之比为n1∶n2，则有()A．R1＝RB．R1＝RC．R1＝RD．R1＝R解析：选B.设副线圈中的电流为I，则副线圈两端的电压为U2＝IR，根据＝，得U1＝IR，由＝，得I1＝I，等效电阻R1＝＝＝R，故选项B正确．6．(2019·河南开封模拟)国家电网公司推进智能电网推广项目建设，拟新建智能变电站1400座．变电站起变换电压作用的设备是变压器，如图所示，理想变压器原线圈输入电压u＝200sin100πt(V)，电压表、电流表都为理想电表．则下列判断正确的是()A．输入电压有效值为200V，电流频率为50HzB．S打到a处，当变阻器的滑片向下滑动时，两电压表示数都增大...
