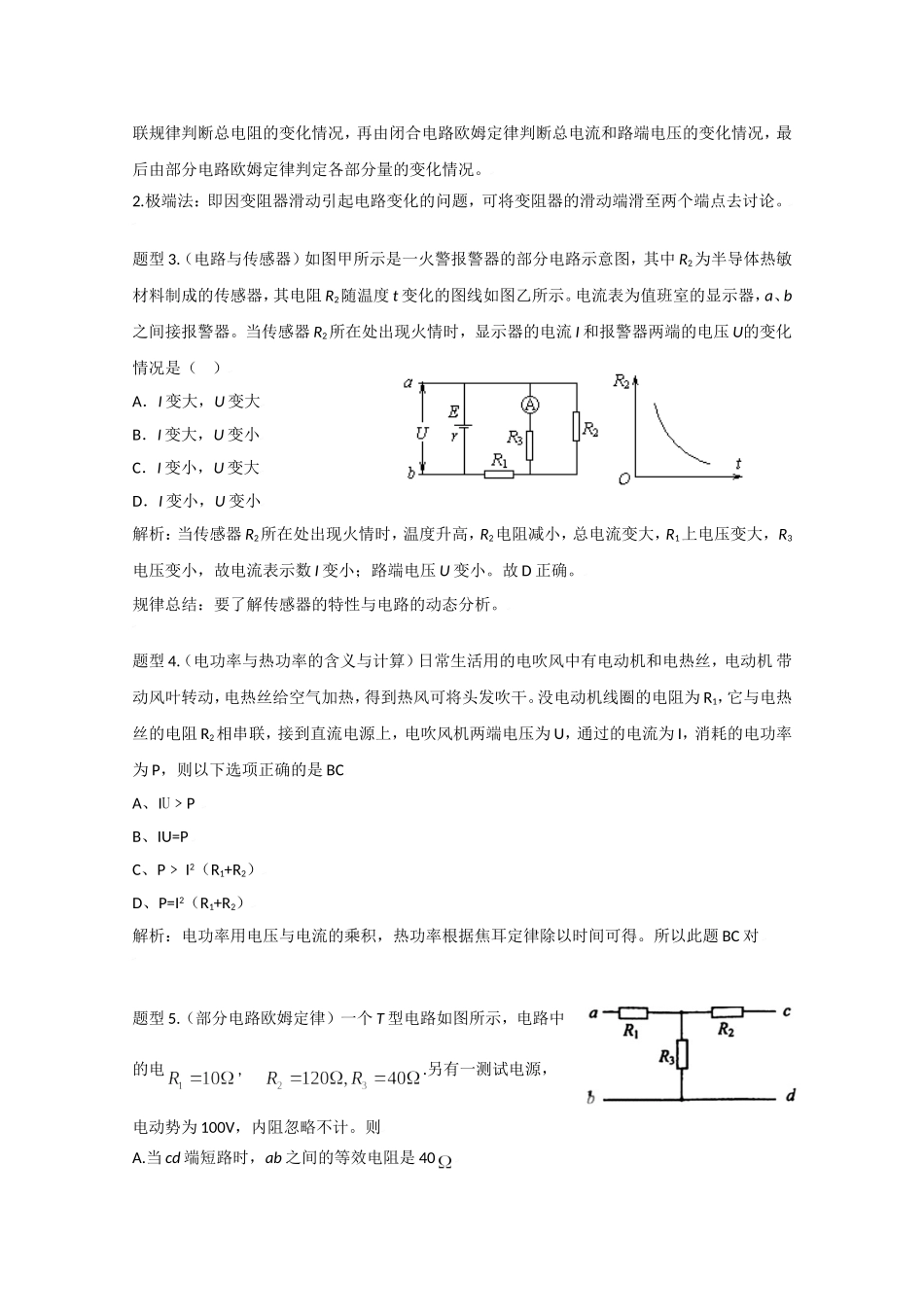

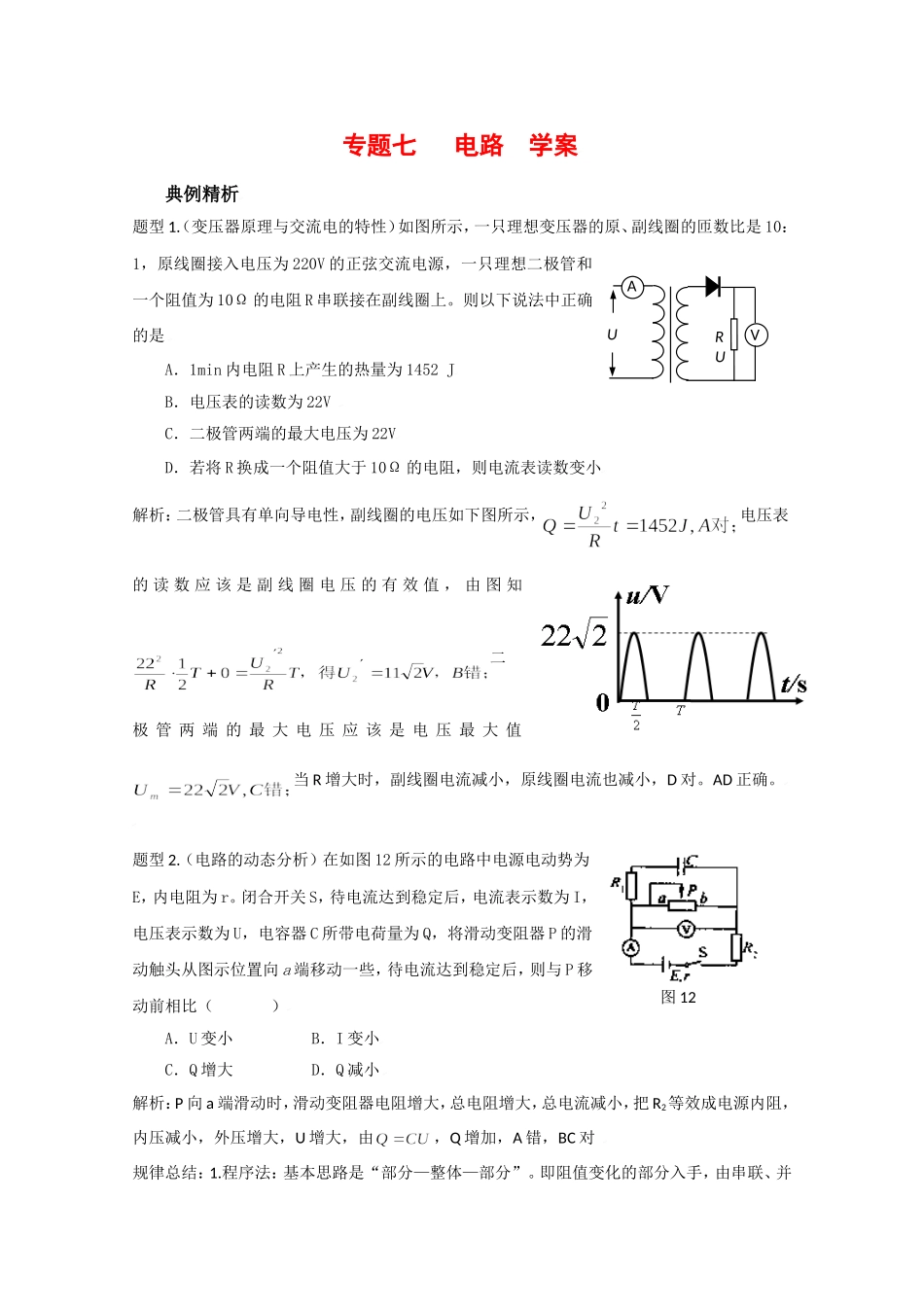

专题七 电路 学案一、典例精析题型 1.（变压器原理与交流电的特性）如图所示，一只理想变压器的原、副线圈的匝数比是 10：1，原线圈接入电压为 220V 的正弦交流电源，一只理想二极管和一个阻值为 10Ω 的电阻 R 串联接在副线圈上。则以下说法中正确的是A．1min 内电阻 R 上产生的热量为 1452 JB．电压表的读数为 22V C．二极管两端的最大电压为 22VD．若将 R 换成一个阻值大于 10Ω 的电阻，则电流表读数变小解析：二极管具有单向导电性，副线圈的电压如下图所示，电压表的 读 数 应 该 是 副 线 圈 电 压 的 有 效 值 ， 由 图 知二极 管 两 端 的 最 大 电 压 应 该 是 电 压 最 大 值当 R 增大时，副线圈电流减小，原线圈电流也减小，D 对。AD 正确。题型 2.（电路的动态分析）在如图 12 所示的电路中电源电动势为E，内电阻为 r。闭合开关 S，待电流达到稳定后，电流表示数为 I，电压表示数为 U，电容器 C 所带电荷量为 Q，将滑动变阻器 P 的滑动触头从图示位置向 a 端移动一些，待电流达到稳定后，则与 P 移动前相比（ ）A．U 变小B．I 变小C．Q 增大D．Q 减小解析：P 向 a 端滑动时，滑动变阻器电阻增大，总电阻增大，总电流减小，把 R2等效成电源内阻，内压减小，外压增大，U 增大，由，Q 增加，A 错，BC 对 规律总结：1.程序法：基本思路是“部分—整体—部分”。即阻值变化的部分入手，由串联、并VAURU图 12联规律判断总电阻的变化情况，再由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路欧姆定律判定各部分量的变化情况。2.极端法：即因变阻器滑动引起电路变化的问题，可将变阻器的滑动端滑至两个端点去讨论。题型 3.（电路与传感器）如图甲所示是一火警报警器的部分电路示意图，其中 R2为半导体热敏材料制成的传感器，其电阻 R2随温度 t 变化的图线如图乙所示。电流表为值班室的显示器，a、b之间接报警器。当传感器 R2所在处出现火情时，显示器的电流 I 和报警器两端的电压 U的变化情况是（ ）A．I 变大，U 变大B．I 变大，U 变小C．I 变小，U 变大D．I 变小，U 变小解析：当传感器 R2所在处出现火情时，温度升高，R2电阻减小，总电流变大，R1上电压变大， R3电压变小，故电流表示数 I 变小；路端电压 U 变小。故 D 正确。规律总结：要了解传感器的特性与电路的动态分析。题型 4.（电功率与...
